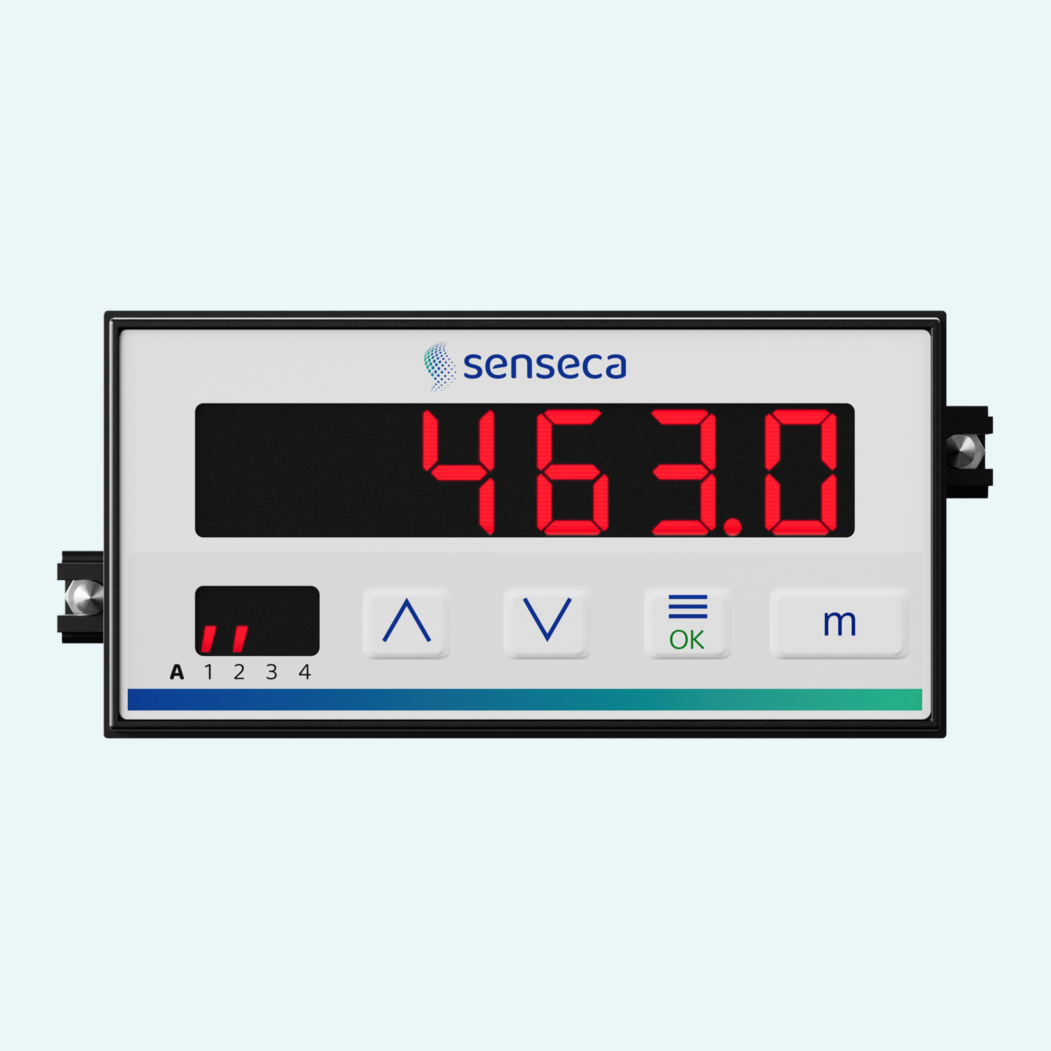

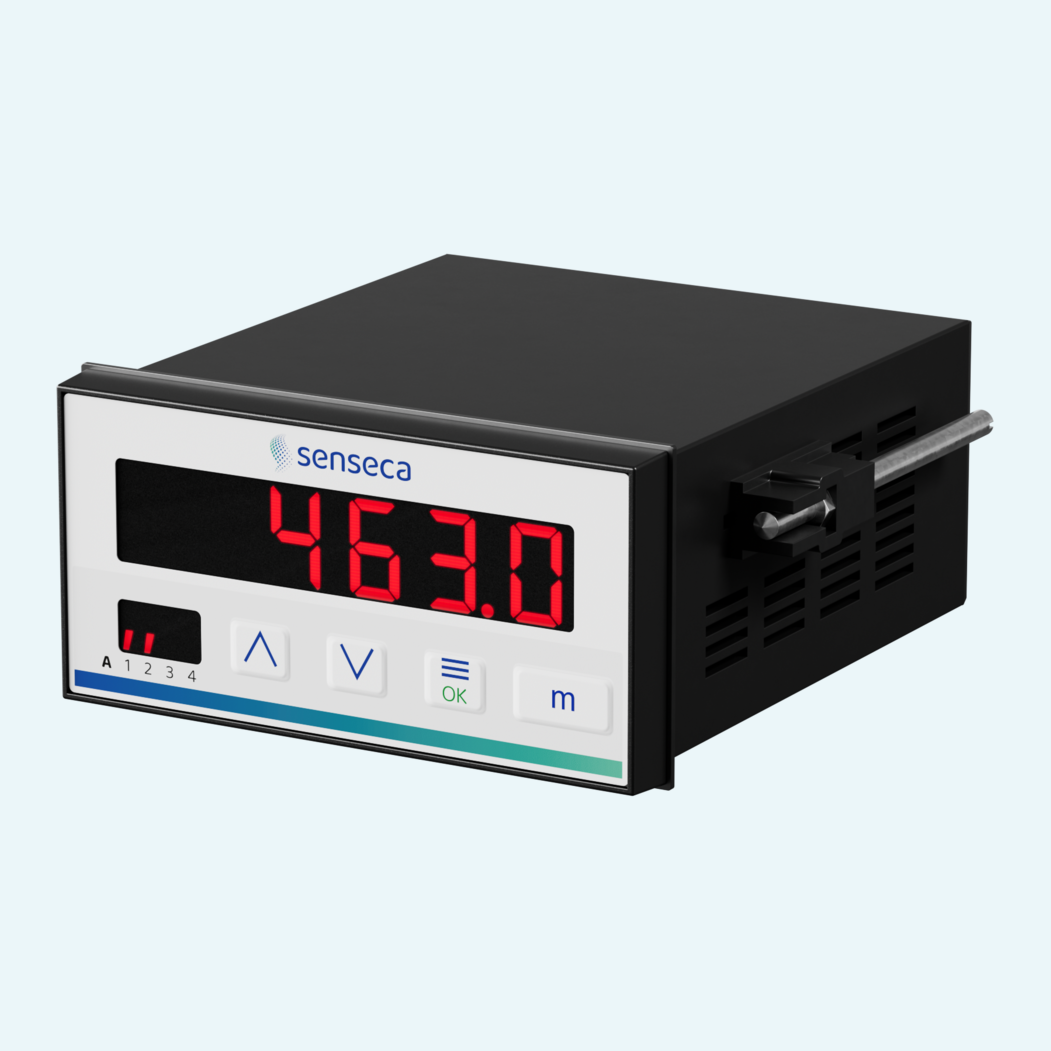

Los procesos de cantidad en la automatización a menudo requieren un dispositivo capaz de contar, escalar y supervisar señales directamente en el panel. El UZ9648 está diseñado para tareas de control de procesos y automatización, incluyendo conteo, medición de longitud, dosificación y posicionamiento.
Dos canales de entrada digital admiten suma y resta, con dirección de conteo programable y divisores previos independientes para cada canal. La conversión de la indicación con divisor y factor programables adapta el valor mostrado a la aplicación, por ejemplo, para la medición de caudal o de longitud. La alimentación de transmisor integrada de 24 V DC u 8 V DC permite la conexión directa de iniciadores PNP, barreras fotoeléctricas, contactos de conmutación mecánicos, interruptores de proximidad, codificadores rotativos e iniciadores Namur.

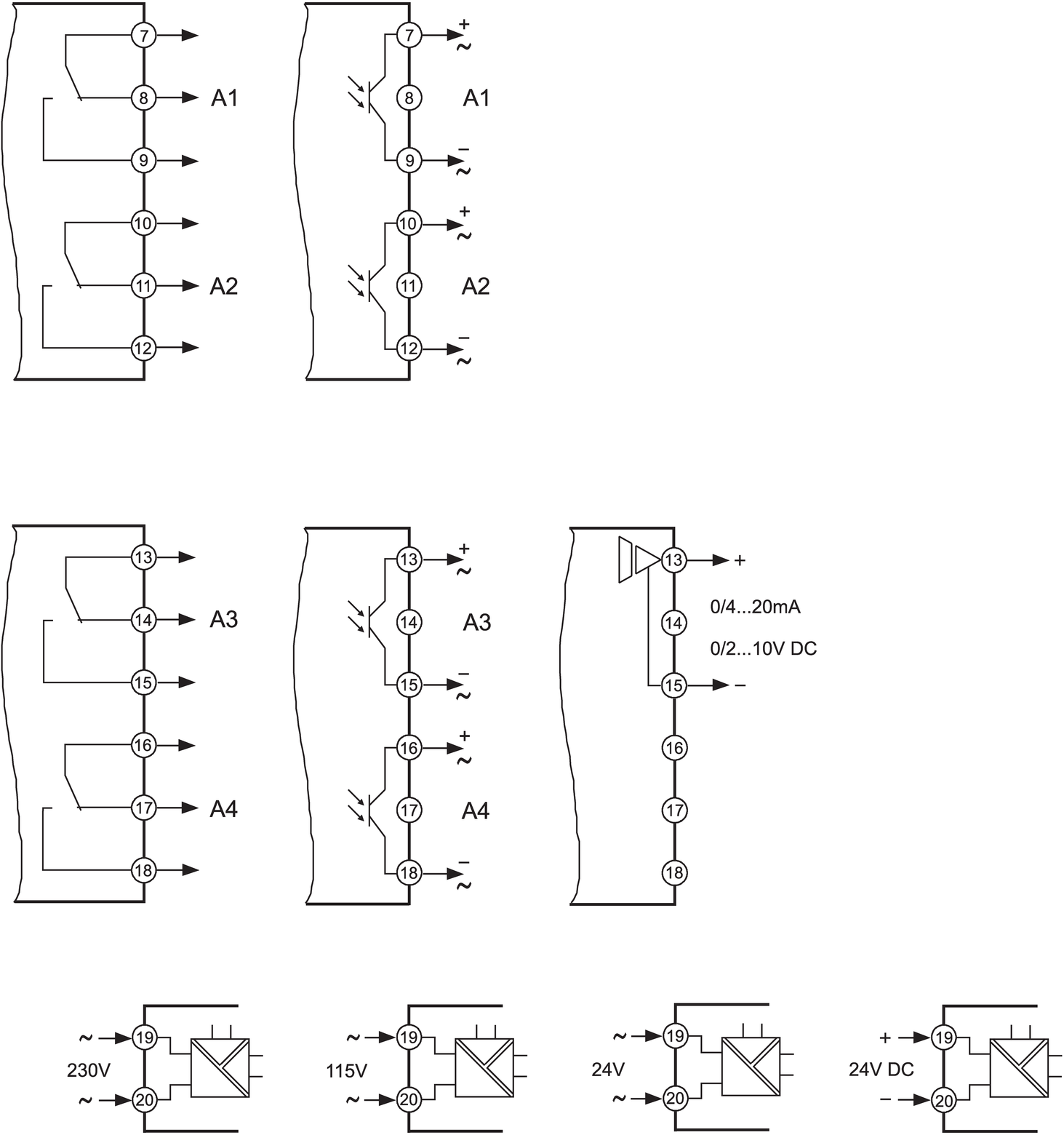

Pueden configurarse hasta 4 salidas de alarma de relé o transistor como función de mínimo o máximo, contacto continuo o contacto de impulso. Está disponible una salida analógica aislada de 0/4 ... 20 mA o 0/2 ... 10 V para transmitir el valor indicado a sistemas de control.
El dispositivo admite funciones de entrada configurables para el canal A y B, incluyendo conteo ascendente/descendente, suma, resta y funcionamiento como codificador rotativo.
Los divisores previos independientes para la entrada A y la entrada B definen que solo se cuente cada n-ésimo impulso, lo que permite adaptar el comportamiento de entrada de impulsos a la aplicación.
Un divisor y un factor programables convierten los impulsos contados en valores de aplicación. Pueden configurarse hasta 3 posiciones decimales para la indicación.
El contador puede funcionar como contador lineal en un rango de -99999 ... 999999 dígitos o como contador de anillo entre un valor inicial y un valor final.

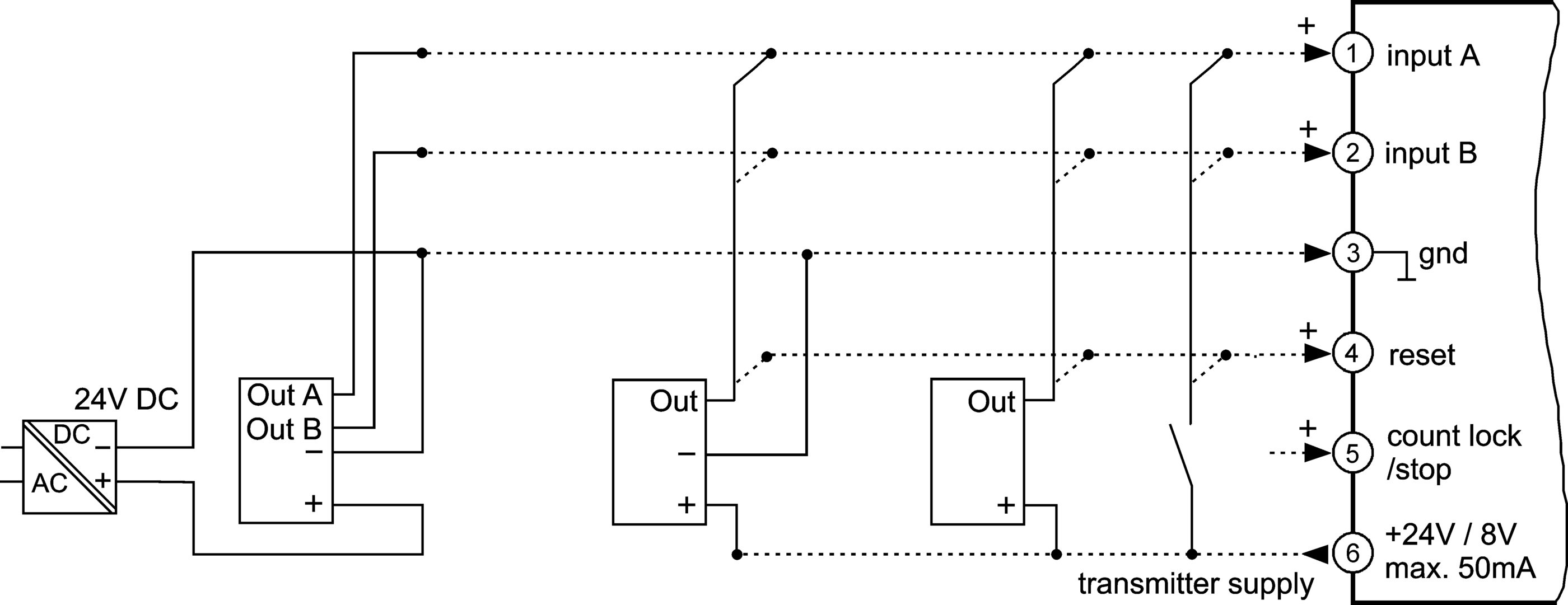

La alimentación de transmisor integrada proporciona 24 V DC para sensores PNP y 8 V DC para sensores Namur. También es adecuada para barreras fotoeléctricas, interruptores de proximidad y codificadores rotativos conectados.
Las salidas de alarma pueden configurarse como contactos continuos o de impulso, con comportamiento de conmutación de mínimo o máximo y tiempo de conmutación programable.
La salida analógica aislada opcional proporciona 0/4 ... 20 mA o 0/2 ... 10 V DC, con valores de inicio y fin programables y conmutación de señal dependiente de la carga.
La configuración incluye ajustes de bloqueo para el nivel de configuración, todos los parámetros o los ajustes de calibración de la salida analógica.
| Valor de conmutación |
> 8.5 V
|
|---|---|
| Entrada binaria |
PNP, Namur, Relay
|
| Función de la entrada digital |
Count lock/ Stop, Reset counter
|
| Grado de protección frontal |
IP65
|
|---|---|
| Terminales con grado de protección |
IP20
|
| Temperatura de funcionamiento |
-10...+55 °C
|
| Número de salidas analógicas (activas) |
0, 1
|
|---|---|
| Tipo de salida analógica |
0…20 mA, 4…20 mA,0…10V, 2…10V
|
| Coeficiente de temperatura |
0.01 %/K
|
| Exactitud |
±0.1 %
|
| Carga (salida de corriente actual) |
< 500 Ω
|
| Carga (salida de tensión) |
> 500 Ω
|
| Dimensiones |
96 km x 48 m x 100 mm
|
|---|---|
| Materiales |
PA6-GF, UL94V-0
|
| Montaje |
96x48 mm Panel
|
| Conformidad CE |
Sí
|
|---|
| Tipo de conexión eléctrica |
Terminals
|
|---|
| Tensión auxiliar |
230 V AC, 115 V AC, 24 V AC, 24 V DC
Para 230 V AC ±10 % 50 ... 60 Hz: 230 V AC Para 24 V DC ±15 %: 24 V DC |
|---|---|
| Consumo de energía |
< 3.5 VA, (<5 mA con salida analógica)
|
| Grado de protección |
III
|
| Grado de contaminación |
2
|
| Tensión nominal |
250 V AC
|
| Tensión de prueba |
4 kV DC
|
| Tolerancia de la tensión auxiliar |
Para 230 V AC ±10 % 50 ... 60 Hz: ± 10 %
Para 24 V DC ±15 %: ± 15% |
| Tipo de salida de conmutación |
Relais, Transistor,SPDT
|
|---|---|
| Relé, valor nominal de contacto CA |
< 2 A < 250 VA < 250 V
|
| Corriente asignada del relé de contacto CC |
< 2 A < 50 W < 300 V
|
| Número de salidas de conmutación |
0, 2, 4
|
| Transistor de clasificación de salida |
100 mA,35 V
|
| A prueba de cortocircuitos |
Yes
|
| Alimentación del transmisor |
8 V DC, 24 V DC
|
|---|---|
| Actual |
< 50 mA (25 mA con 4 salidas de relé)
|
| Resistencia interna (Ri) |
~ 150 Ω
|
| Tipo de indicador |
LED
|
|---|---|
| Tipo de controles |
3 Button
|
| Descripción |
LED rojo, indicador principal de 14,2 mm; LED de 2 dígitos rojo, indicador de parámetro/salida de 7 mm
|
| Rango de visualización |
-99999 ... 999999
|
| Longitud de la sonda |
Para 100 mm: 100 mm
|
|---|
