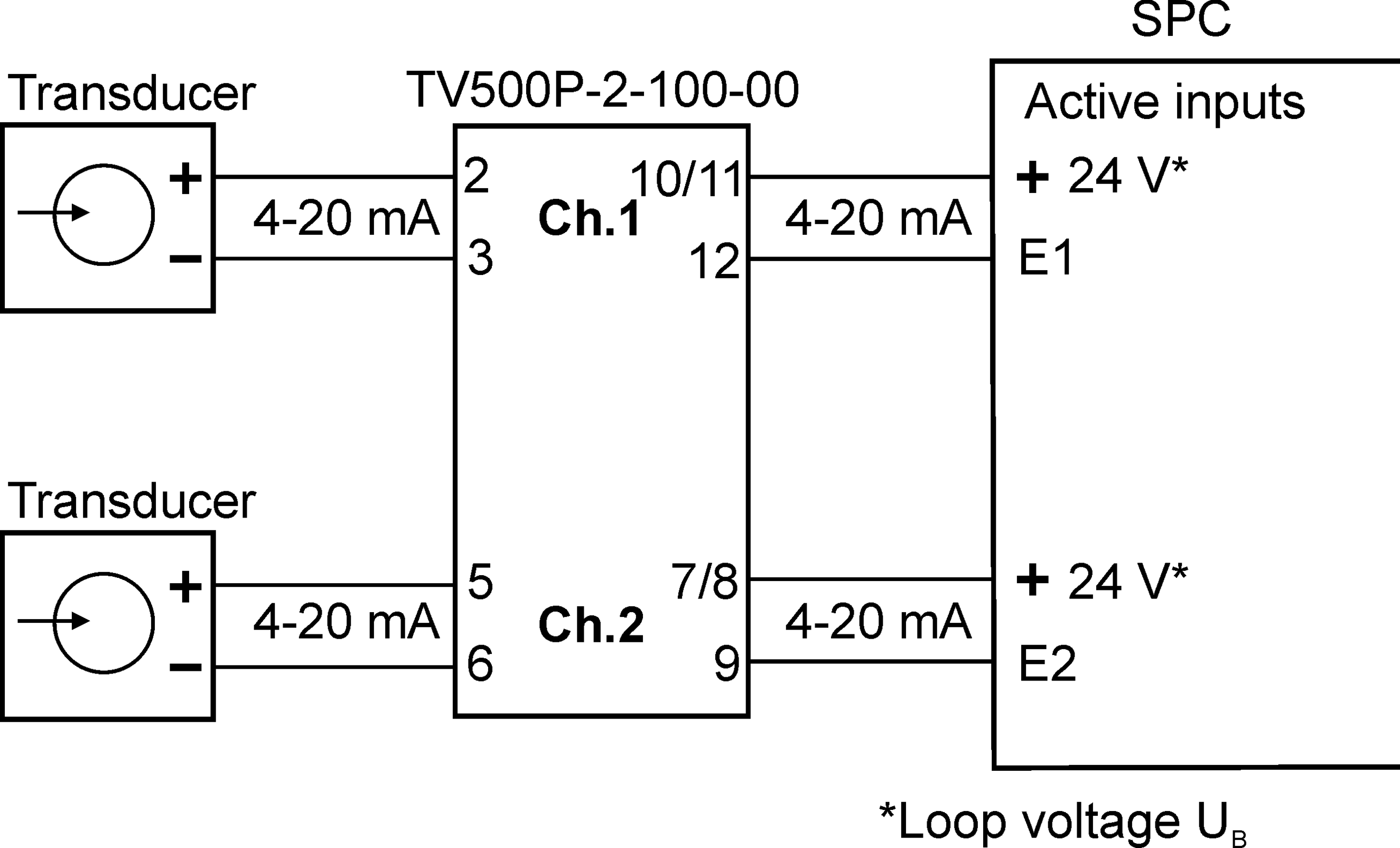

El aislamiento de señal compacto resulta más sencillo cuando no se necesita un cableado de alimentación independiente. El TV500P aísla y adapta señales analógicas estándar a entradas activas de sistemas SPC y DC, alimentado directamente a través del bucle de salida de 4..20 mA.
El dispositivo gestiona entradas de corriente y de tensión, incluyendo 0..20 mA, 4..20 mA, ±20 mA, 0..10 V, 2..10 V y ±10 V. Una característica de salida creciente o decreciente seleccionable admite un comportamiento de señal estándar o invertido, mientras que el valor final de 20 mA puede ajustarse en ±5% desde el frontal.
Para armarios de control con espacio limitado, el TV500P está disponible como dispositivo de 1 o 2 canales en una carcasa para carril DIN de 22,5 mm. El aislamiento completo de 2 puertos, un rango de tensión de bucle de 14..30 V DC y la conmutación de la salida a 22 mA ante una condición definida de subrrango o sobrerrango de entrada ayudan a crear una interfaz clara y práctica con el sistema de control.

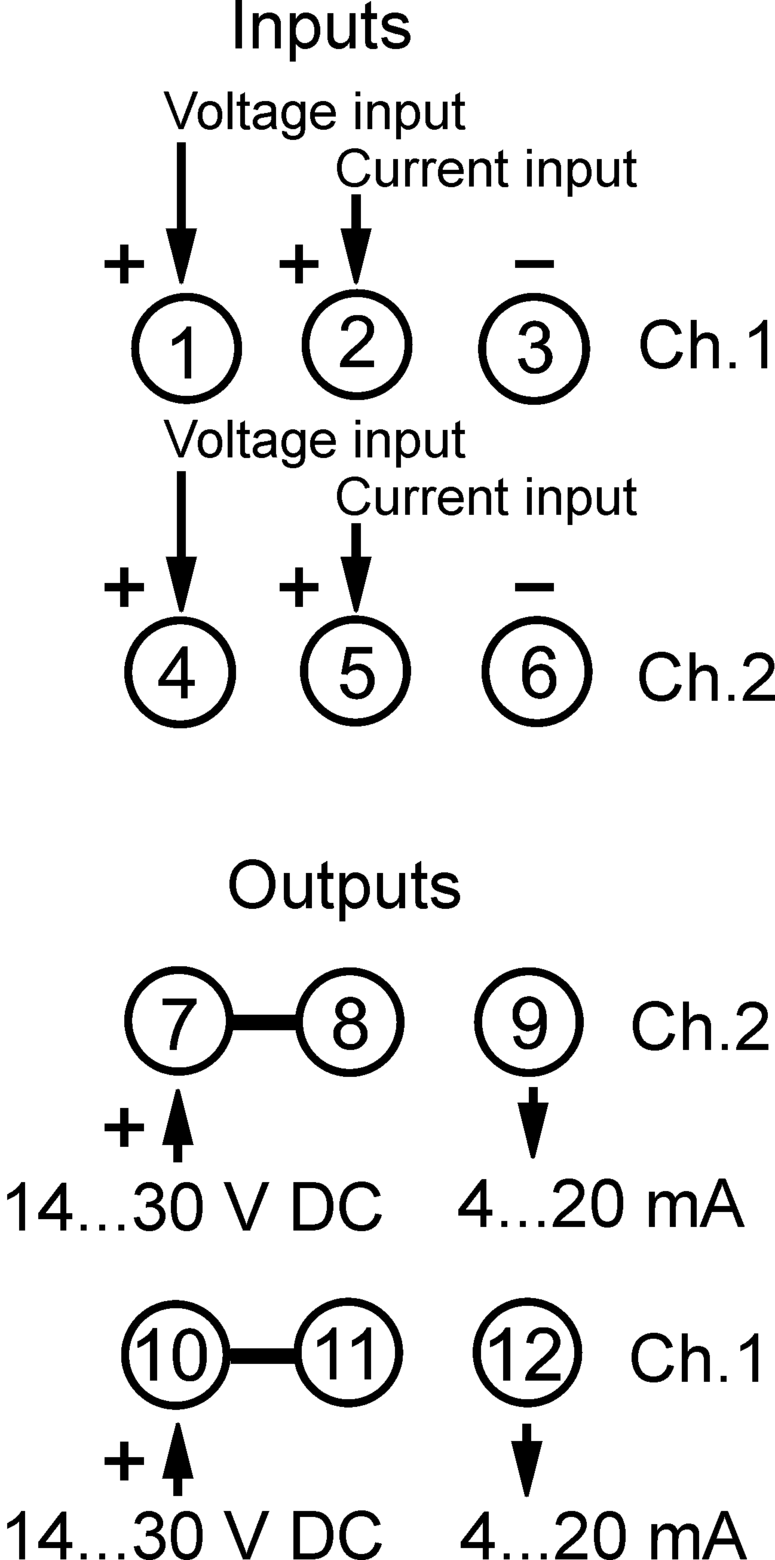

Las versiones aceptan señales de entrada de 0..20 mA y 0..10 V DC, 4..20 mA y 2..10 V DC, o ±20 mA y ±10 V DC.
La salida proporciona una señal pasiva de 4..20 mA. La carga máxima depende de la tensión de bucle según Rmax = (UB-14 V) ÷ 20 mA.
La curva característica puede especificarse como creciente o decreciente, admitiendo un comportamiento de salida normal o invertido.

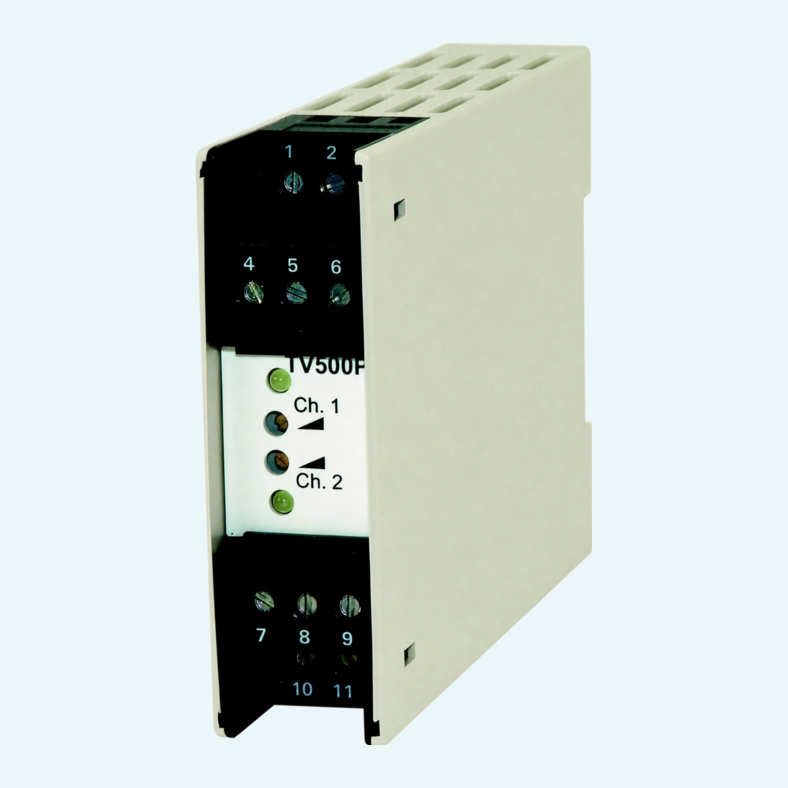

El TV500P está disponible como dispositivo de 1 canal o de 2 canales. Cada canal cuenta con su propio LED de encendido y ajuste del valor final en el lado frontal.
El tiempo de subida es inferior a 70 ms. Si la señal de entrada cae por debajo del -34% o supera el +34%, la salida conmuta a 22 mA.
La carcasa estándar de policarbonato se monta en carriles DIN TS35 y ofrece una carcasa IP30 con terminales IP20.
| Exactitud |
0.2 %
|
|---|---|
| Número de entradas analógicas |
1, 2
|
| Entrada analógica de resistencia interna |
43 Ω
|
| Tipo de entrada analógica (tensión) |
0…10V, 2…10V, -10...10 V
|
| Tipo de entrada analógica (corriente) |
4…20 mA, 0…20 mA, -20...20 mA
|
| Grado de protección frontal |
IP30
|
|---|---|
| Terminales con grado de protección |
IP20
|
| Temperatura de funcionamiento |
-10...+50 °C
|
| Número de salidas analógicas (pasivas) |
1, 2
|
|---|---|
| Tensión auxiliar, salida analógica (pasiva) |
14...30 V
|
| Carga externa |
Rmax = (Ub-14 V) ÷ 20 mA
|
| Tipo de salida analógica (pasiva) |
4…20 mA, 0…20 mA 0…10V, 2…10V
|

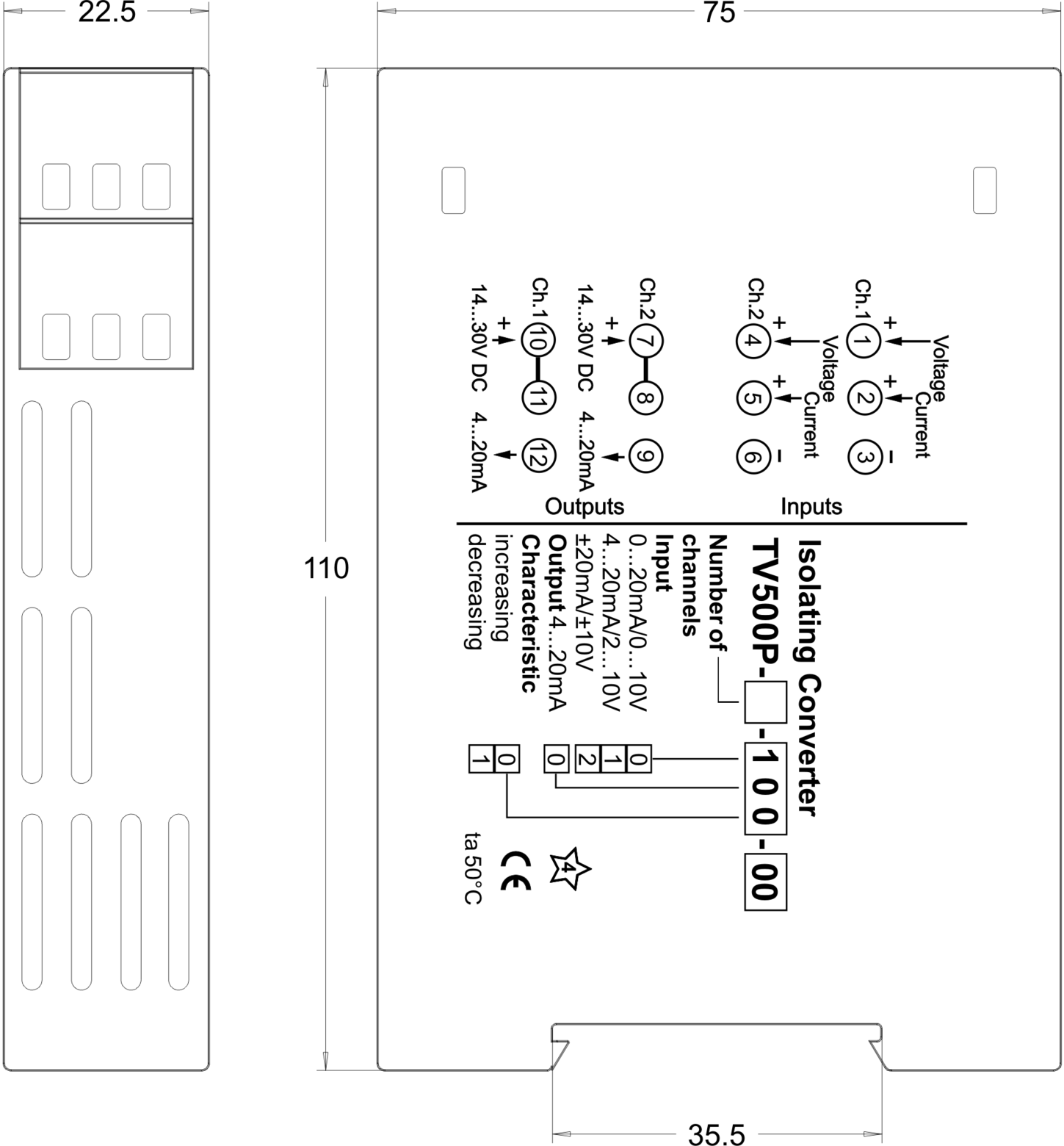

| Dimensiones |
22.5 mm x 75 mm x 110 mm
|
|---|---|
| Materiales |
Makrolon 8020, UL94V-1
|
| Montaje |
TS35 Rail mounting
|
| Conformidad CE |
Sí
|
|---|
| Tipo de conexión eléctrica |
Terminals con placa de presión, máx. 2,5 mm²
|
|---|
| Grado de protección |
II
|
|---|---|
| Grado de contaminación |
2
|
| Tensión nominal |
250 V AC
|
| Tensión de prueba |
3 kV DC
|
| Tipo de controles |
Poti
|
|---|
