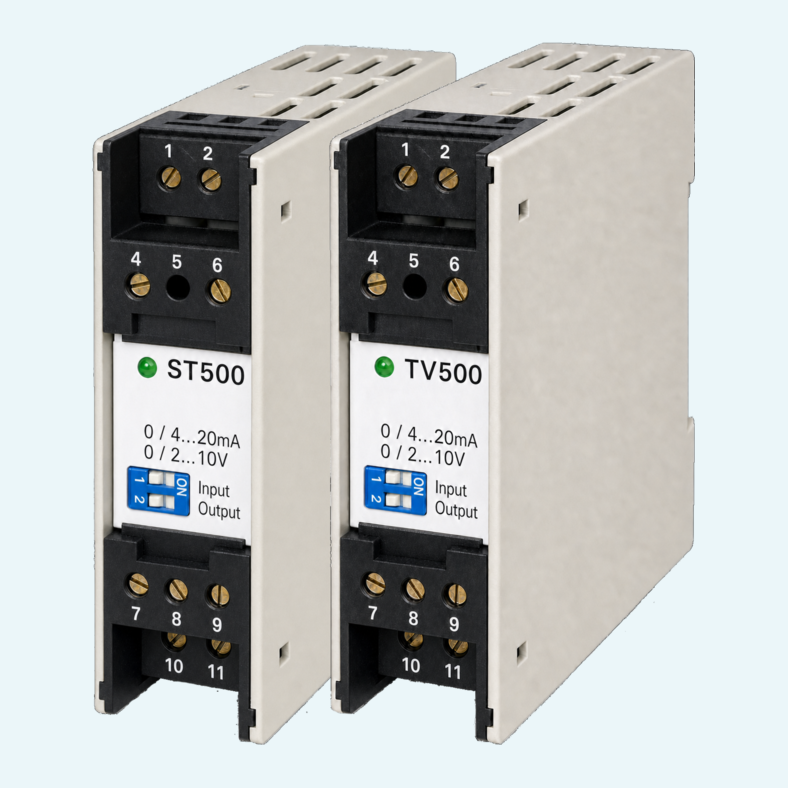

Los transmisores de campo a menudo requieren tanto acondicionamiento de señal como una alimentación fiable desde el armario de control. El ST500 combina el aislamiento y la conversión de señal con una alimentación de transmisor integrada y totalmente flotante de aprox. 24 V DC.

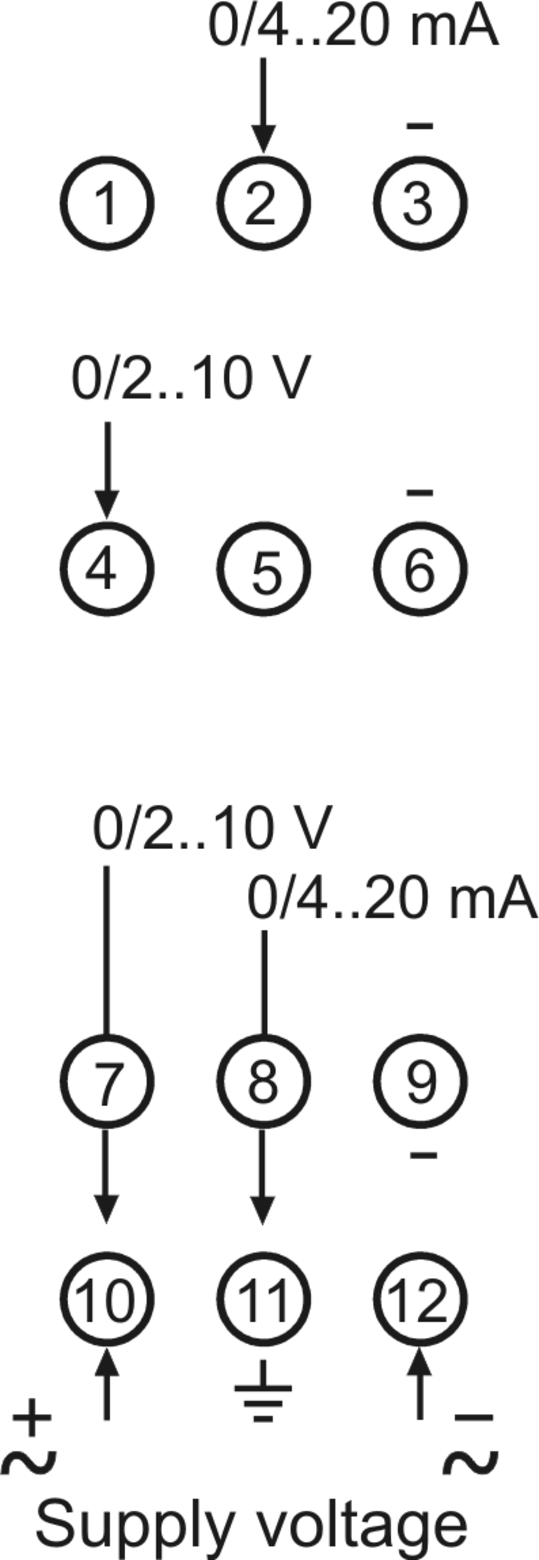

El dispositivo convierte señales de campo de 0/4 ... 20 mA o 0/2 ... 10 V DC en salidas de control de proceso seleccionables. Los interruptores DIP frontales configuran los rangos de entrada y salida, mientras que la salida de corriente admite una carga máx. de 1 kΩ para el control directo de transmisores I/P y válvulas proporcionales de 20 mA. La salida de tensión está disponible simultáneamente.
El aislamiento completo de 3 puertos separa la entrada, la salida y la alimentación para una integración estable en sistemas de control industrial. La carcasa para carril DIN de 22,5 mm ahorra espacio en el armario, y las opciones de alimentación cubren 100 ... 265 V AC o 10,8 ... 30 V AC/DC. Las variantes de rango de medición ofrecen T90 <20 ms o T90 <100 μs para una transmisión de señal más rápida.
El rango de entrada se configura en el panel frontal para 0 ... 20 mA, 4 ... 20 mA, 0 ... 10 V DC o 2 ... 10 V DC.
La salida puede seleccionarse entre 0 ... 20 mA, 4 ... 20 mA, 0 ... 10 V o 2 ... 10 V, con salida de corriente y de tensión disponibles simultáneamente.

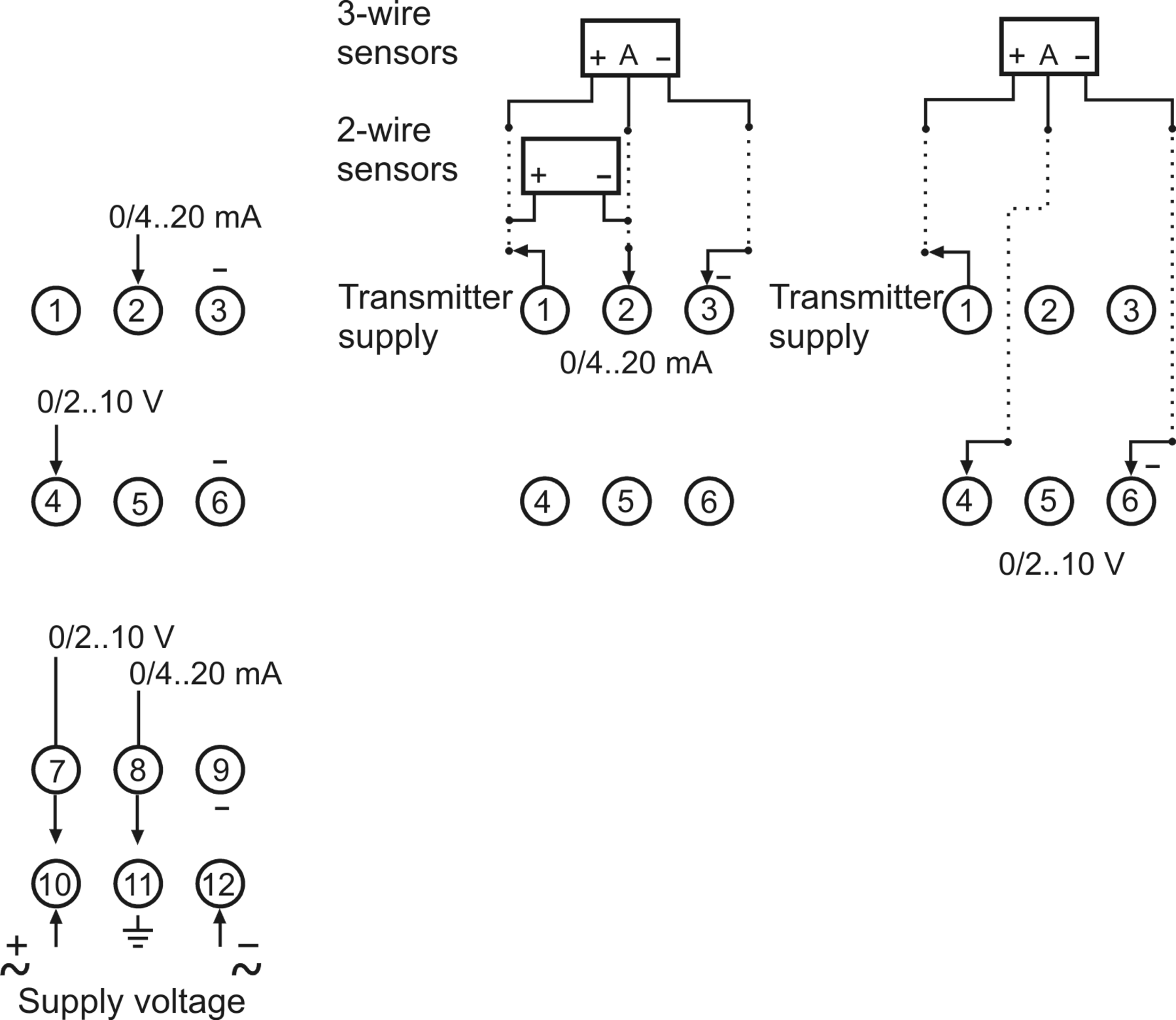

Las versiones ST500 proporcionan una alimentación de transmisor completamente flotante y aislada para los dispositivos de campo conectados.
Hay versiones disponibles con tensión auxiliar de 100 ... 265 V AC o 10,8 ... 30 V AC/DC.
El rango de medición 10 ofrece un T90 <20 ms. El rango de medición 11 ofrece un T90 <100 µs para una transmisión de señal más rápida.
El rango de medición y el valor de 4 mA/2 V pueden ajustarse aproximadamente en +/-5 % mediante los controles del panel frontal.
El dispositivo utiliza una carcasa de policarbonato de 22,5 mm para montaje en carril DIN TH35, con grado de protección IP30 en la carcasa e IP20 en los bornes.
| Tipo de entrada analógica (tensión) |
0…10V, 2…10V
|
|---|---|
| Tipo de entrada analógica (corriente) |
0…20 mA, 4…20 mA
|
| Grado de protección frontal |
IP30
|
|---|---|
| Terminales con grado de protección |
IP20
|
| Temperatura de funcionamiento |
-10...+60 °C
|
| Tipo de salida analógica |
4…20 mA, 0…20 mA,0…10V, 2…10V
|
|---|---|
| Exactitud |
0.2 %
|
| Carga (salida de corriente actual) |
< 1000 Ω
|
| Dimensiones |

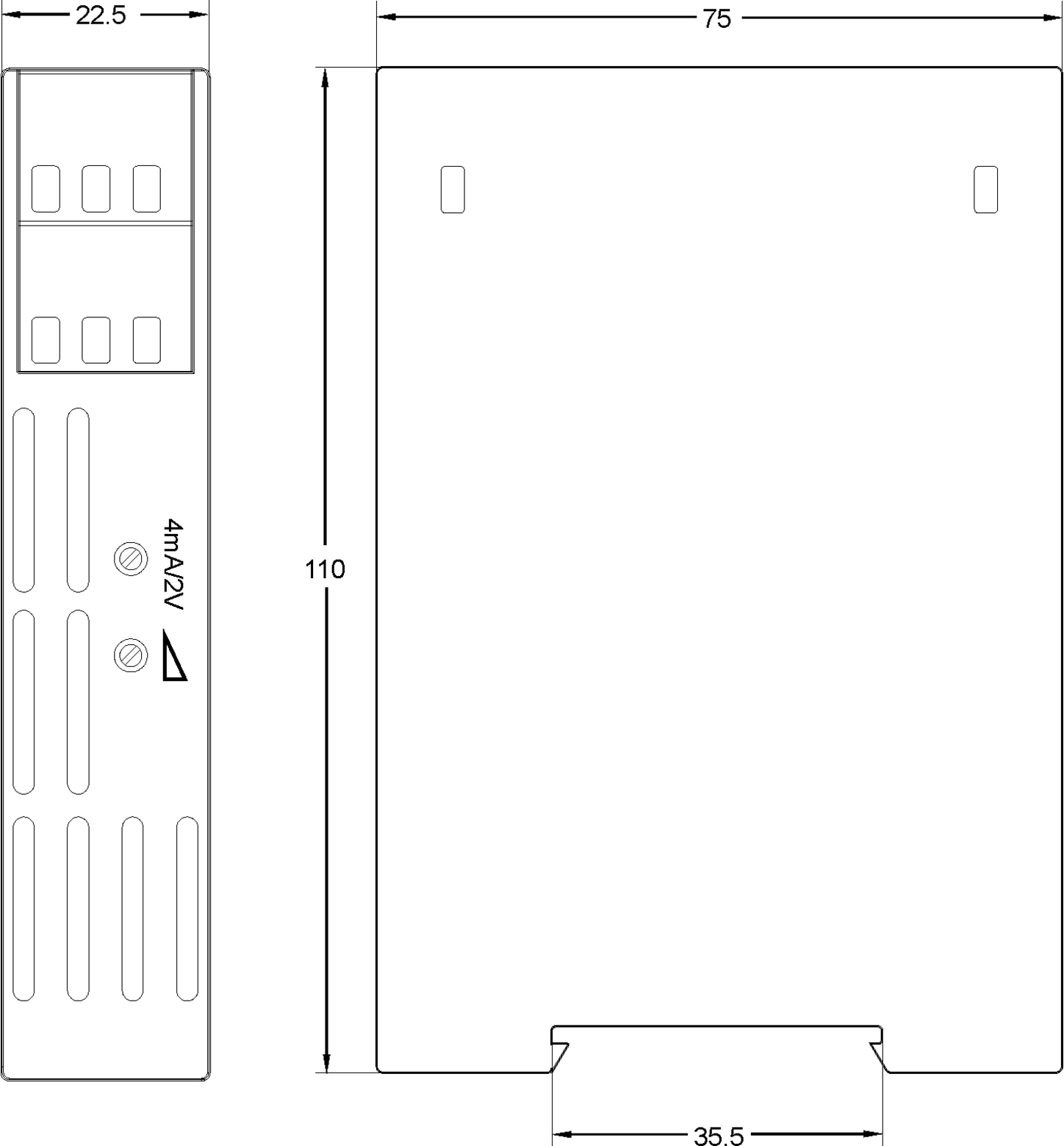

22.5 mm x 75 mm x 110 mm
|
|---|---|
| Materiales |
Makrolon 8020, UL94V-1
|
| Montaje |
TS35
|
| Conformidad CE |
Sí
|
|---|
| Tipo de conexión eléctrica |
Screw terminal box
|
|---|
| Tensión auxiliar |
100..265 V AC, 10.8..30 V AC/DC
|
|---|---|
| Consumo de energía |
< 3.5 VA
|
| Grado de protección |
II
|
| Tensión nominal |
500 V AC
|
| Tensión de prueba |
4 kV
|
| Alimentación del transmisor |
aprox. 24 V DC, Ri aprox. 150 Ω, corriente de cortocircuito aprox. 35 mA
|
|---|
| Tipo de controles |
Poti, Dip-Switches
|
|---|
