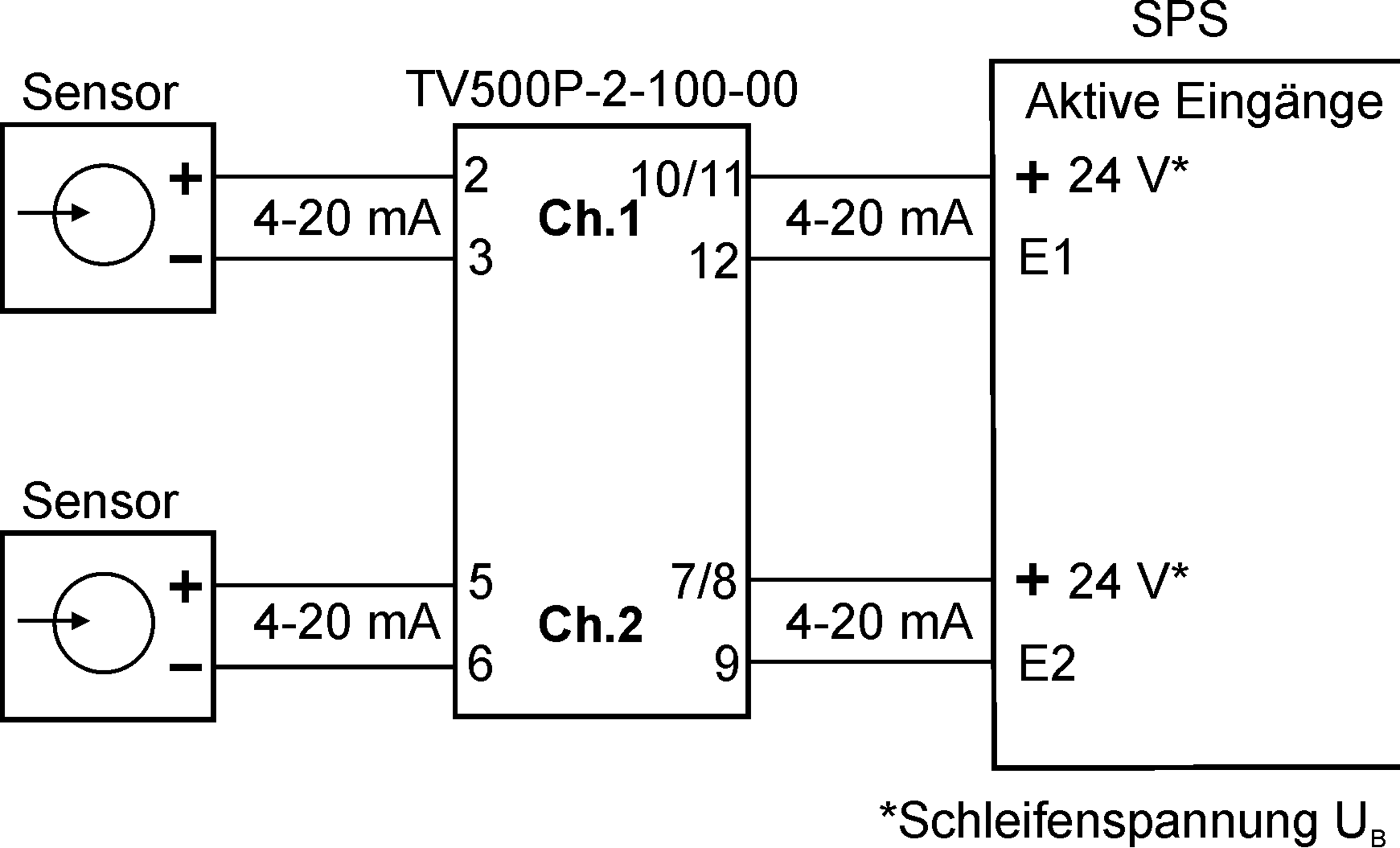

Eine kompakte Signaltrennung wird einfacher, wenn keine separate Versorgungsverdrahtung erforderlich ist. Der TV500P trennt und passt Standard-Analogsignale an aktive Eingänge von SPS- und DCS-Systemen an und wird direkt über die 4...20-mA-Ausgangsschleife mit Spannung versorgt.
Das Gerät verarbeitet Strom- und Spannungseingänge, darunter 0...20 mA, 4...20 mA, ±20 mA, 0...10 V, 2...10 V und ±10 V. Eine wählbare steigende oder fallende Ausgangskennlinie unterstützt normales und invertiertes Signalverhalten, während der 20-mA-Endwert von der Front aus um ±5 % justiert werden kann.
Für platzbewusste Schaltschränke ist der TV500P als 1- oder 2-Kanal-Gerät in einem 22,5-mm-Hutschienengehäuse erhältlich. Eine vollständige 2-Port-Trennung, ein Schleifenspannungsbereich von 14...30 V DC und die Umschaltung des Ausgangs auf 22 mA bei definierter Eingangsunter- oder -überschreitung tragen zu einer klaren, praxisgerechten Schnittstelle zum Leitsystem bei.
Die Ausführungen akzeptieren Eingangssignale von 0...20 mA und 0...10 V DC, 4...20 mA und 2...10 V DC oder ±20 mA und ±10 V DC.
Der Ausgang liefert ein passives 4...20-mA-Signal. Die maximale Bürde hängt von der Schleifenspannung ab gemäß Rmax = (UB-14 V) ÷ 20 mA.
Die Kennlinie kann als steigend oder fallend festgelegt werden und unterstützt damit normales oder invertiertes Ausgangsverhalten.
Der TV500P ist als 1-Kanal- oder 2-Kanal-Gerät erhältlich. Jeder Kanal verfügt über eine eigene Betriebs-LED und eine frontseitige Endwertjustierung.
Die Anstiegszeit liegt unter 70 ms. Fällt das Eingangssignal unter -34 % oder übersteigt es +34 %, schaltet der Ausgang auf 22 mA.
Das Standardgehäuse aus Polycarbonat wird auf TS35-Hutschienen montiert und bietet Schutzart IP30 für das Gehäuse sowie IP20 für die Klemmen.
| Genauigkeit |
0.2 %
|
|---|---|
| Anzahl der Analogeingänge |
1, 2
|
| Innenwiderstand Analogeingang |
43 Ω
|
| Analog-Eingangstyp (Spannung) |
0…10 V, 2…10V, -10...10 V
|
| Analog-Eingangstyp (Strom) |
4…20 mA, 0…20 mA, -20...20 mA
|
| Schutzart Front |
IP30
|
|---|---|
| Schutzart der Klemmen |
IP20
|
| Betriebstemperatur |
-10...+50 °C
|
| Anzahl der analogen Ausgänge (passiv) |
1, 2
|
|---|---|
| Hilfsspannung, Analogausgang (passiv) |
14...30 V
|
| Last, extern |
Rmax = (Ub-14 V) ÷ 20 mA
|
| Art des analogen Ausgangs (passiv) |
4…20 mA, 0…20 mA 0…10 V, 2…10V
|
| Abmessungen des Gehäuses |
22.5 mm x 75 mm x 110 mm
|
|---|---|
| Gehäusematerial |
Makrolon 8020, UL94V-1
|
| Montage |
TS35 Hutschienenmontage
|
| CE-Konformität |
Ja
|
|---|
| Art des elektrischen Anschlusses |
Terminals mit Druckplatte, max. 2,5 mm²
|
|---|
| Schutzklasse |
II
|
|---|---|
| Verschmutzungsgrad |
2
|
| Nennspannung |
250 V AC
|
| Prüfspannung |
3 kV DC
|
| Art der Bedienelemente |
Poti
|
|---|
