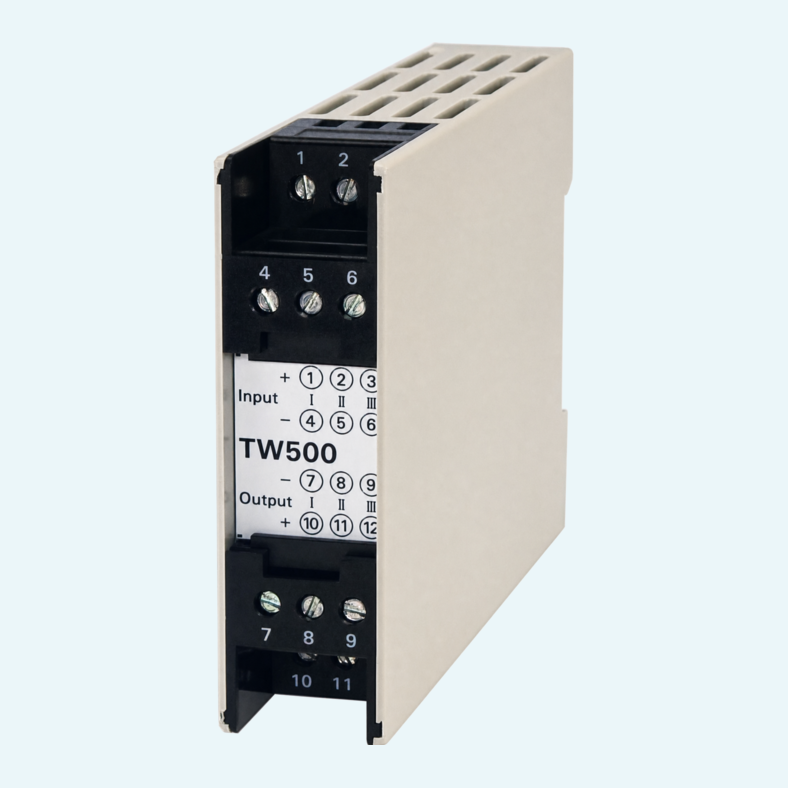

Die Trennung von Stromschleifen sollte keinen unnötigen Verdrahtungs- oder Schaltschrankplatz beanspruchen. TW500 trennt 0(4)...20-mA-DC-Signale direkt aus der Schleife, ohne separate Spannungsversorgung, und bietet Steuerungssystemen so eine kompakte Schnittstelle für normierte analoge Stromsignale.

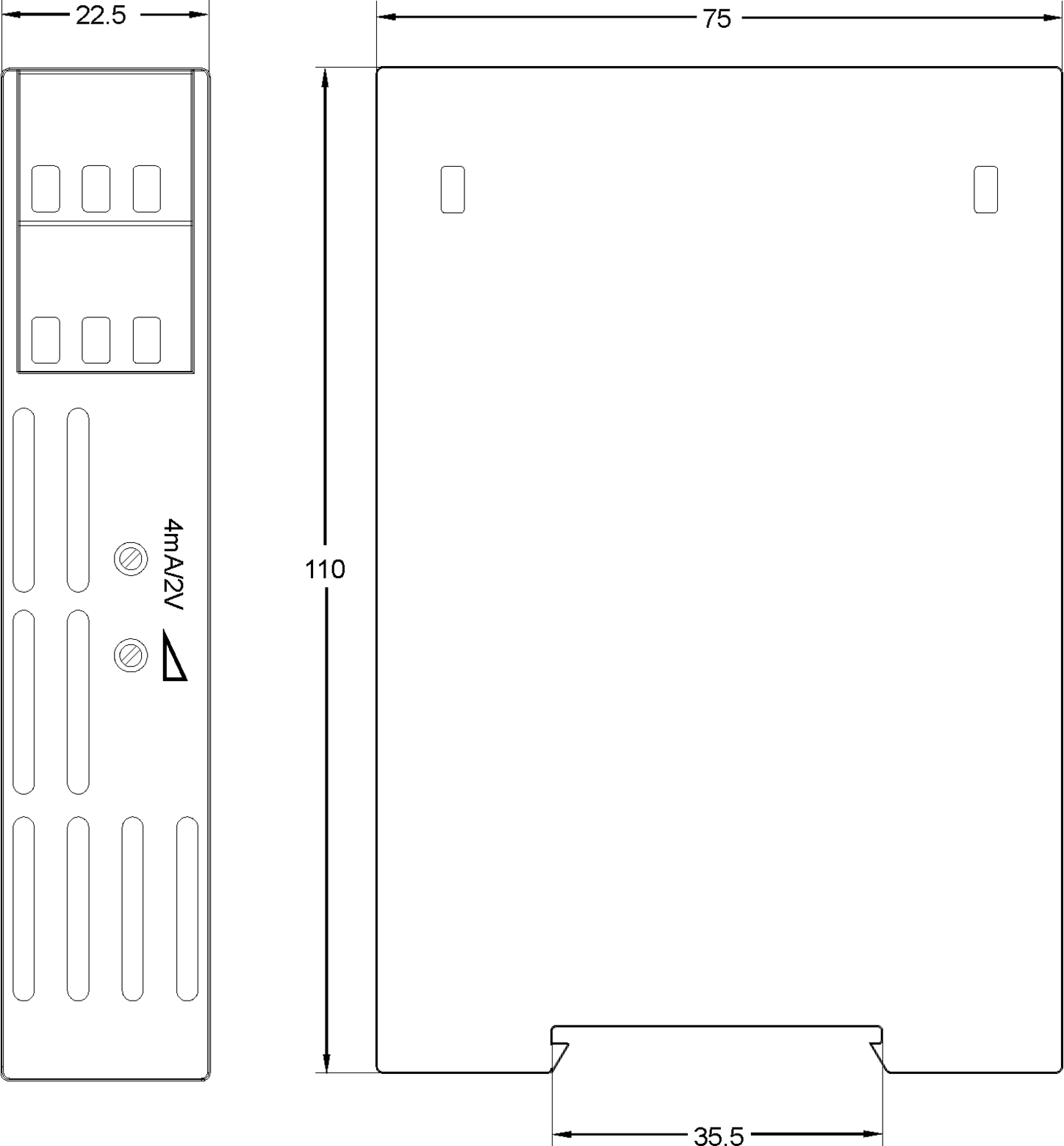

Bis zu drei Kanäle lassen sich in einem 22,5 mm breiten Hutschienengehäuse unterbringen, sodass sich das Gerät auch dort eignet, wo mehrere Schleifen auf engem Schaltschrankraum getrennt werden müssen. Der geringe Spannungsabfall von unter 2,7 V bei I ≤ 20 mA trägt dazu bei, die Schleifenreserve zu erhalten, während eine Genauigkeit von unter 0,1 % eine zuverlässige Signalübertragung unterstützt.
Das Gerät ist für die einfache Hutschienenmontage mit Schraubklemmen bis 2,5 mm² ausgelegt. Mit einer Prüfspannung von 3 kV DC zwischen Ein- und Ausgang, Gehäuseschutzart IP30 und fingersicheren IP20-Klemmen bietet TW500 eine praxisgerechte galvanische Trennung für geschützte Schaltschrankumgebungen.

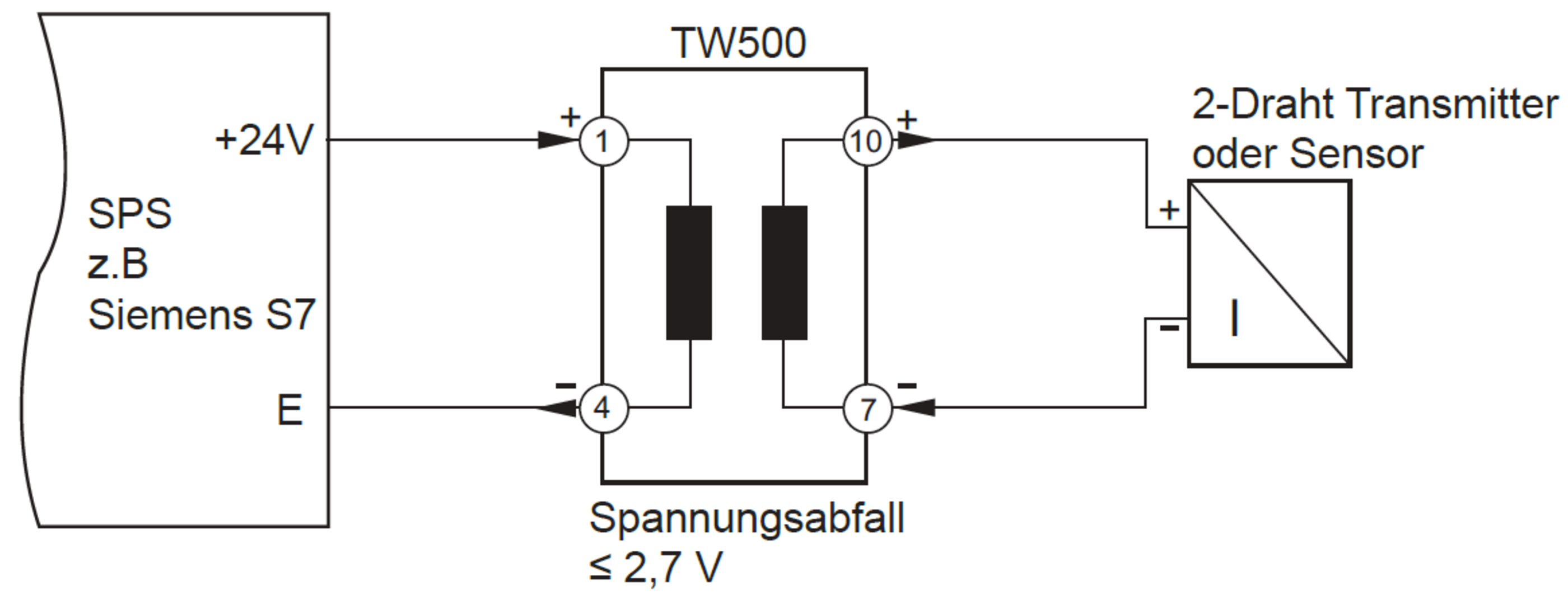

Das Gerät wird direkt aus der 0(4)...20-mA-DC-Stromschleife versorgt und benötigt keine separate Spannungsversorgung.

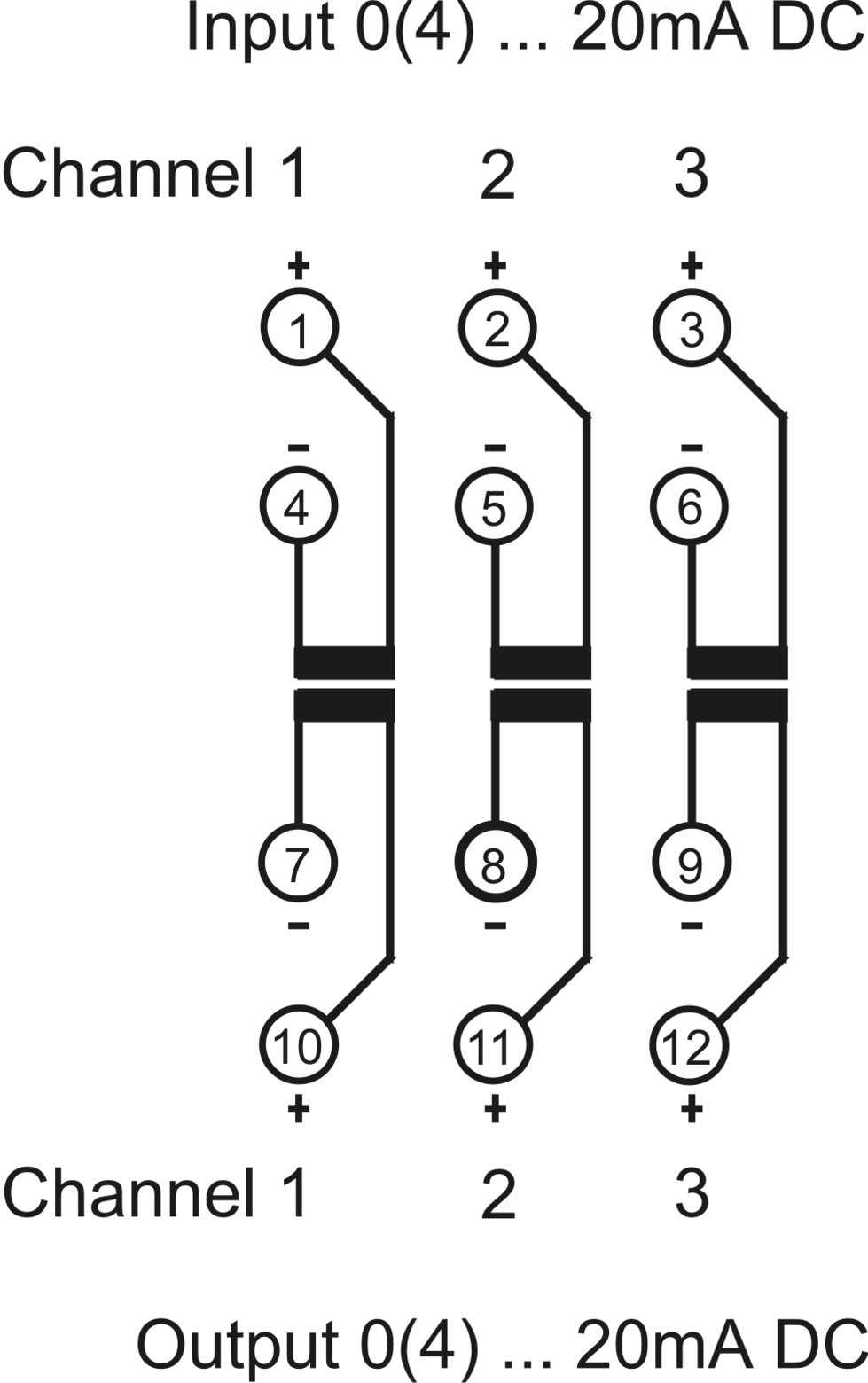

Es sind Ausführungen mit 1, 2 oder 3 Kanälen erhältlich. Nicht genutzte Ausgänge müssen gemäß Anschlusshinweis mit einer Brücke kurzgeschlossen werden.
Ein- und Ausgang arbeiten mit 0(4)...20 mA DC. Der Ausgangsstrom folgt dem Eingangsstrom bis zum angegebenen maximalen Eingangsstrom.
Eingang und Ausgang sind mit einer Prüfspannung von 3 kV DC galvanisch getrennt. Die Bemessungsspannung beträgt 630 V AC, Verschmutzungsgrad 2, Überspannungskategorie 2.
Der Ausgang unterstützt eine Last unter 1200 Ω bei I ≤ 20 mA und bietet eine Anstiegszeit von unter 30 ms.
Das Standardgehäuse aus Polycarbonat wird auf TH35/TS35-Hutschienen montiert und verwendet Schraubklemmen mit Anlegeplatte.
| Anzahl der Analogeingänge |
1, 2, 3
|
|---|---|
| Analog-Eingangstyp (Strom) |
0…20 mA, 4…20 mA
|
| Schutzart Front |
IP30
|
|---|---|
| Schutzart der Klemmen |
IP20
|
| Betriebstemperatur |
-20...+60 °C
|
| Genauigkeit |
0.1 %
|
|---|
| Anzahl der analogen Ausgänge (passiv) |
1, 2, 3
|
|---|---|
| Last, extern |
< 1200 Ω (I ≤ 20 mA)
|
| Art des analogen Ausgangs (passiv) |
0…20 mA, 4…20 mA
|
| Gehäusematerial |
Makrolon 8020, UL94V-1
|
|---|
| CE-Konformität |
Ja
|
|---|
| Art des elektrischen Anschlusses |
Terminals mit Anpressplatte, max. 2,5 mm², Draht
|
|---|
| Schutzklasse |
II
|
|---|---|
| Verschmutzungsgrad |
2
|
| Nennspannung |
630 V AC
|
| Prüfspannung |
3 kV DC
|
