L'isolamento dell'anello di corrente non dovrebbe aggiungere cablaggi o spazio nel quadro non necessari. TW500 isola i segnali 0(4)..20 mA DC direttamente dall'anello, senza un'alimentazione separata, offrendo ai sistemi di controllo un'interfaccia compatta per i segnali analogici in corrente standard.
Fino a tre canali possono essere alloggiati in un'unica custodia da guida DIN da 22,5 mm, rendendo il dispositivo utile laddove sia necessario isolare più anelli in una sezione stretta del quadro. La bassa caduta di tensione inferiore a 2,7 V con I ≤ 20 mA aiuta a preservare il margine dell'anello, mentre un'accuratezza inferiore a 0,1 % garantisce una trasmissione del segnale affidabile.
Il dispositivo è progettato per una semplice installazione su guida DIN con morsetti a vite fino a 2,5 mm². Con una tensione di prova di 3 kV DC tra ingresso e uscita, custodia IP30 e morsetti IP20 a prova di dito, TW500 offre una separazione elettrica pratica per ambienti di quadri di controllo protetti.

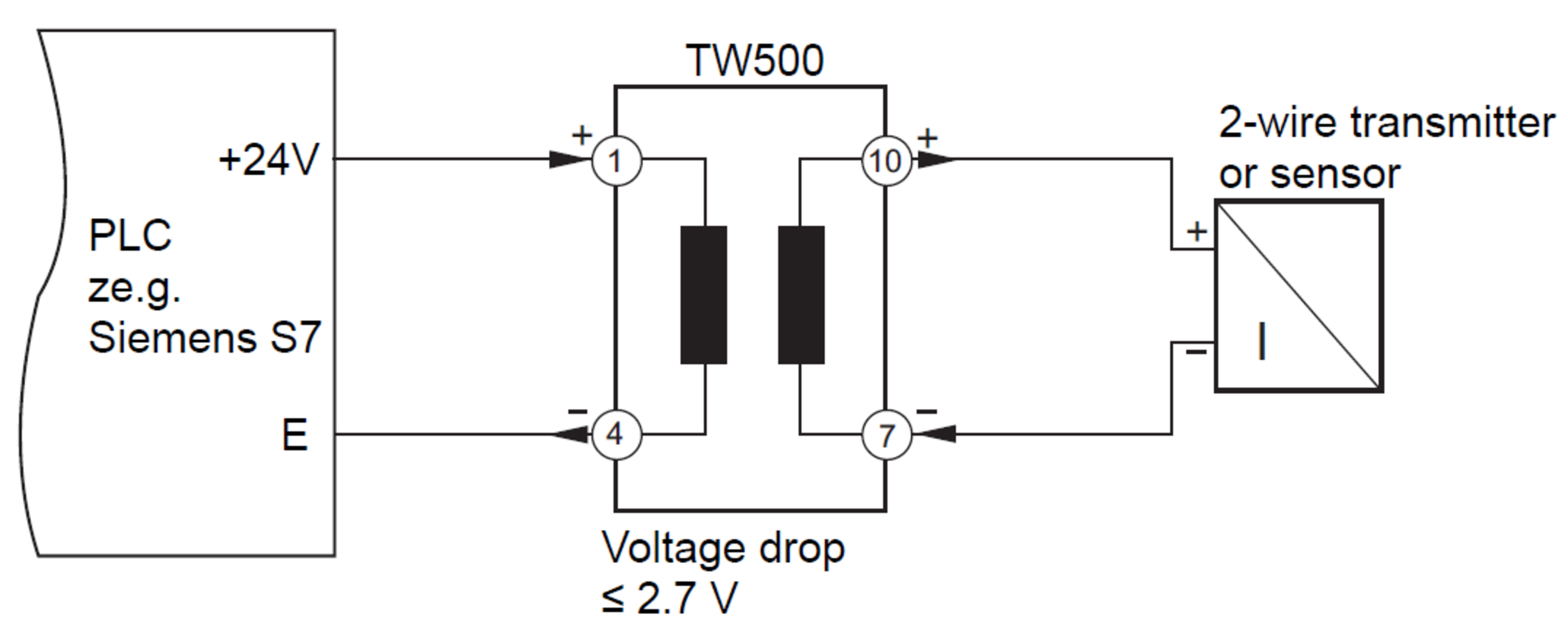

Il dispositivo è alimentato direttamente dall'anello di corrente 0(4)..20 mA DC e non richiede un'alimentazione separata.
Sono disponibili versioni a 1, 2 o 3 canali. Le uscite non utilizzate devono essere cortocircuitate mediante un ponticello secondo la nota di collegamento.
L'ingresso e l'uscita utilizzano 0(4)..20 mA DC. La corrente di uscita segue la corrente di ingresso fino alla corrente di ingresso massima specificata.
Ingresso e uscita sono separati con una tensione di prova di 3 kV DC. La tensione nominale è 630 V AC, grado di inquinamento 2, categoria di sovratensione 2.
L'uscita supporta un carico inferiore a 1200 Ω con I ≤ 20 mA e offre un tempo di salita inferiore a 30 ms.
La custodia standard in policarbonato si monta su guide DIN TH35/TS35 e utilizza morsetti a vite con piastrina di pressione.
| Numero di ingressi analogici |
1, 2, 3
|
|---|---|
| Tipo di ingresso analogico (corrente) |
0…20 mA, 4…20 mA
|
| Grado di protezione frontale |
IP30
|
|---|---|
| Grado di protezione dei terminali |
IP20
|
| Temperatura di esercizio |
-20...+60 °C
|
| Precisione uscita analogica |
0.1 %
|
|---|
| Numero di uscite analogiche (passive) |
1, 2, 3
|
|---|---|
| Carico, esterno |
< 1200 Ω (I ≤ 20 mA)
|
| Tipo di uscita analogica (passiva) |
0…20 mA, 4…20 mA
|
| Materiale della custodia/alloggiamento |
Makrolon 8020, UL94V-1
|
|---|
| Conforme alla marcatura CE |
Sì
|
|---|
| Tipo di collegamento elettrico |
Terminals con placca a pressione, max 2,5 mm², filo
|
|---|
| Classe di protezione |
II
|
|---|---|
| Grado d’inquinamento |
2
|
| Tensione nominale |
630 V AC
|
| Tensione di prova |
3 kV DC
|
