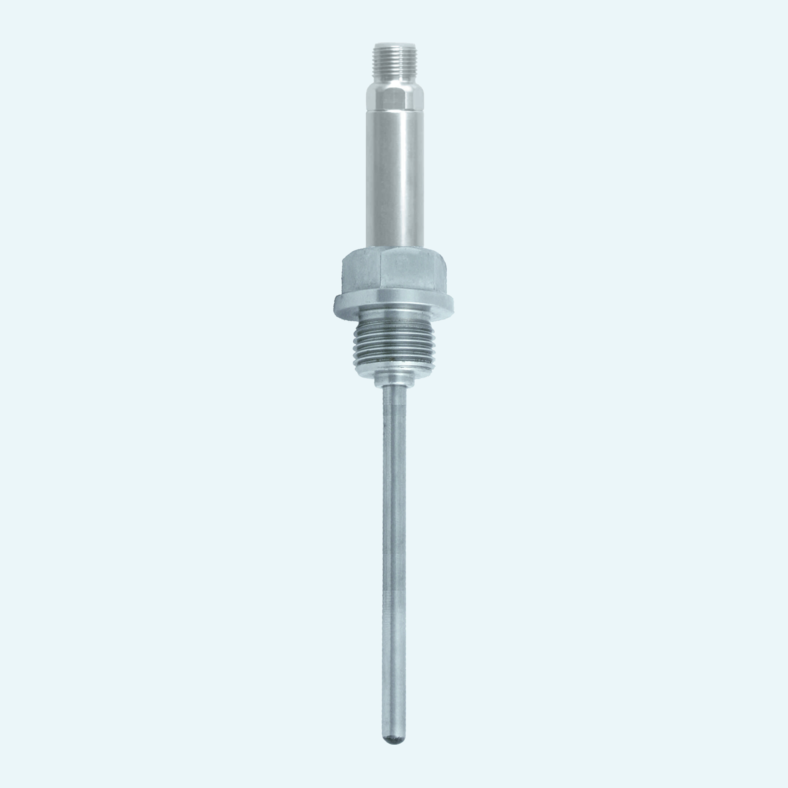

En áreas industriales peligrosas, una conexión de proceso roscada y un diseño de sonda compacto pueden simplificar la instalación, especialmente cuando el acceso es limitado. Esta sonda de temperatura por resistencia está diseñada para la medición de temperatura en atmósferas explosivas y combina una conexión M12 con un diseño de inserción roscada.
Las versiones Pt100 y Pt1000 utilizan elementos termométricos de resistencia encamisados de diseño de 4 hilos. Dependiendo de la configuración, las versiones Pt100/Pt1000 cubren -50 ... +100 °C sin tubo de cuello. Con tubo de cuello, las versiones Pt100 cubren -200 °C ... +600 °C y las versiones Pt1000 cubren -70 °C ... +600 °C, mientras que la clase de temperatura Ex puede restringir el rango utilizable.

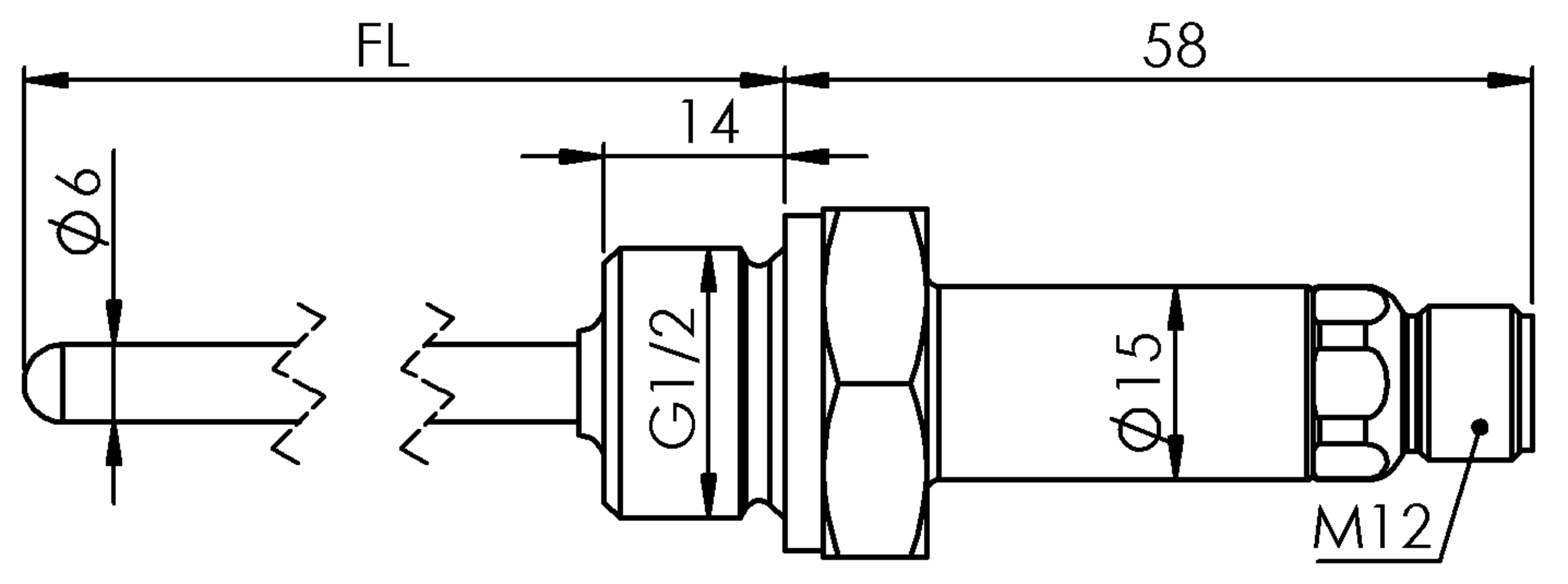

El diseño estándar GTF 112-Ex incluye una rosca G 1/2"A, una longitud de sonda de 100 mm y un diámetro de tubo de sonda de 6 mm, con un tubo de sonda de acero inoxidable. Las versiones con tubo de cuello se indican con HL = 50 mm y HD = 8 mm. Los diámetros de tubo de sonda configurables de 3 a 8 mm y los múltiples tipos y tamaños de rosca admiten diferentes requisitos de instalación.
La sonda está disponible con elementos termométricos de resistencia Pt100 o Pt1000 encamisados en clase B.
Las versiones Pt100 y Pt1000 utilizan una conexión eléctrica de 4 hilos para el circuito de medición.
La versión estándar GTF 112-Ex tiene una rosca G 1/2"A, una longitud de sonda de 100 mm, un diámetro de tubo de sonda de 6 mm y un espesor de pared de al menos 1,0 mm.

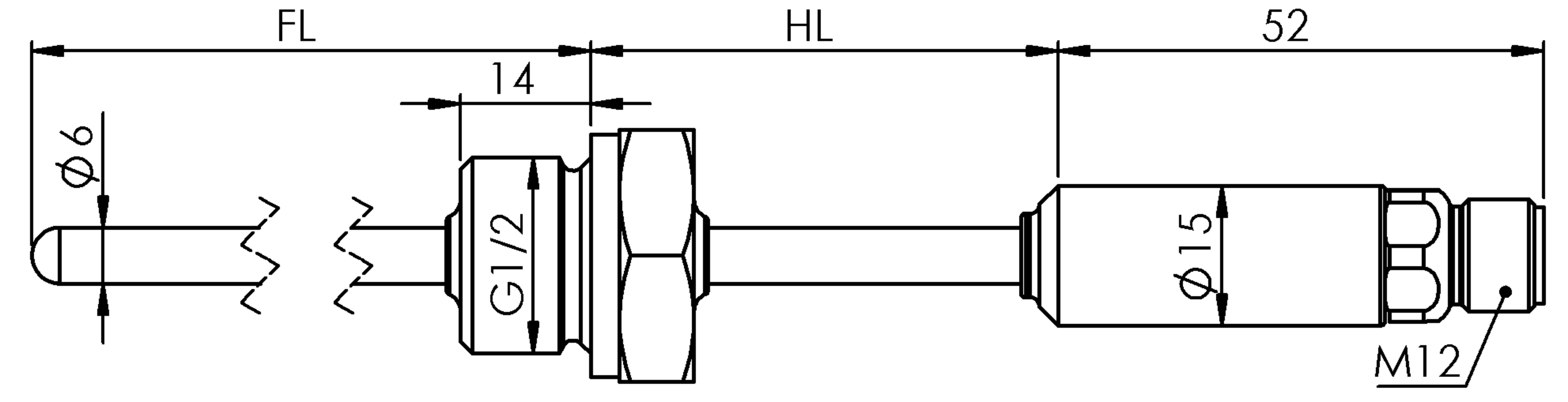

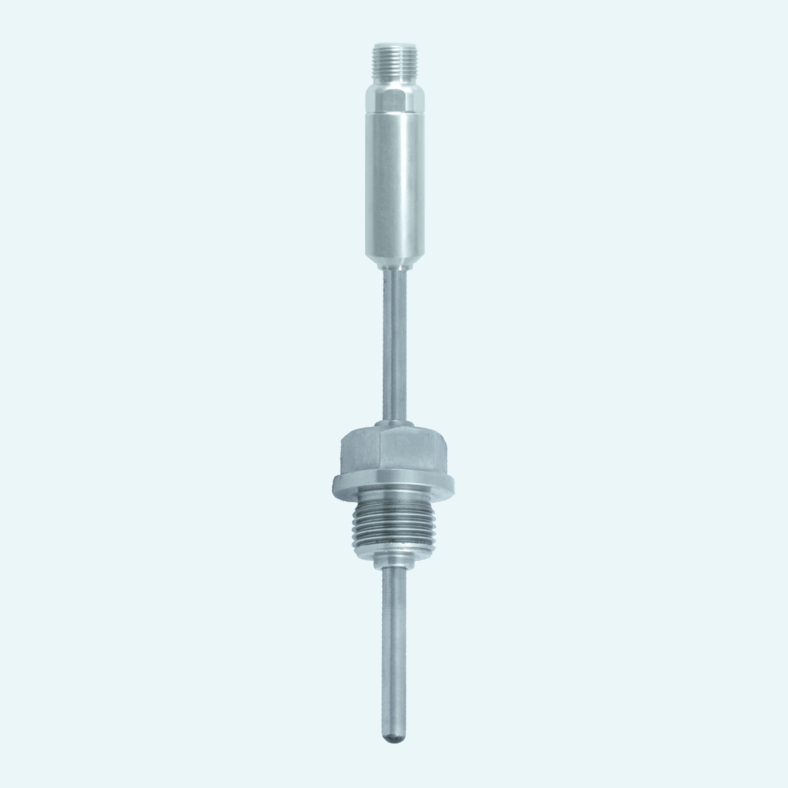

Las versiones con tubo de cuello se indican con una longitud de cuello de 50 mm y un diámetro de tubo de cuello de 8 mm.
El tubo de la sonda y la rosca son de acero inoxidable, con opciones de material indicadas que incluyen 1.4404, 1.4435 y 1.4571.
Los diámetros posibles del tubo de la sonda son 3, 4, 5, 6 y 8 mm, en función de la configuración.
Los tipos de rosca externa posibles incluyen G, R, NPT y M, con varios tamaños de rosca indicados.
