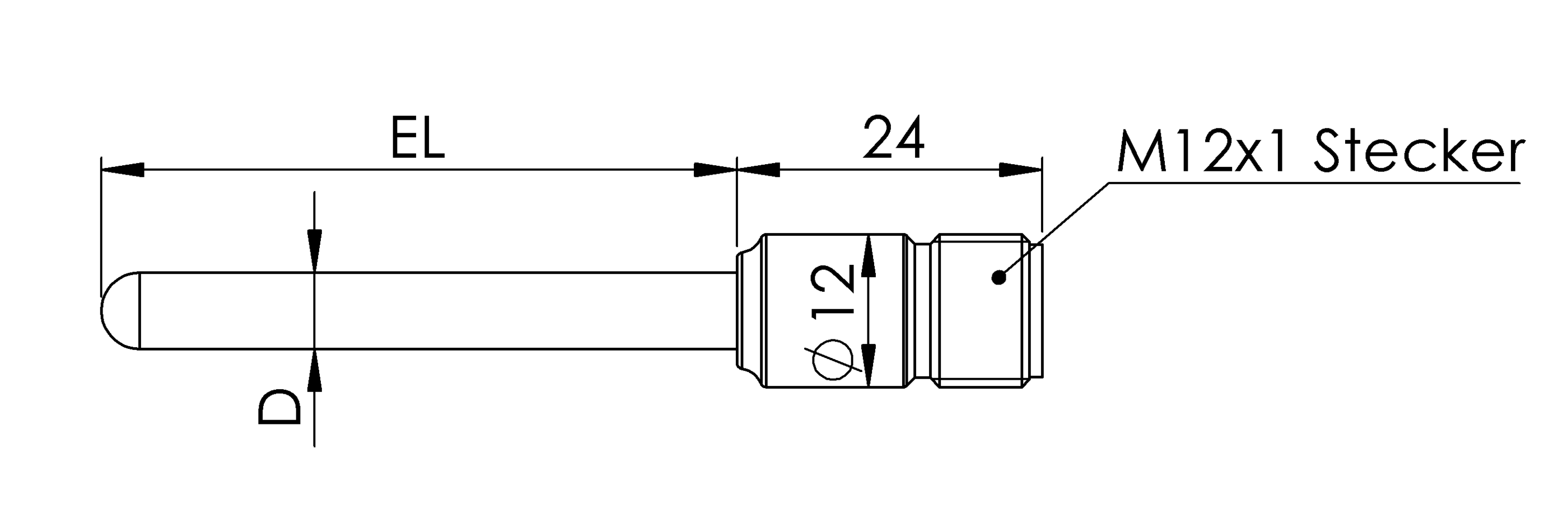

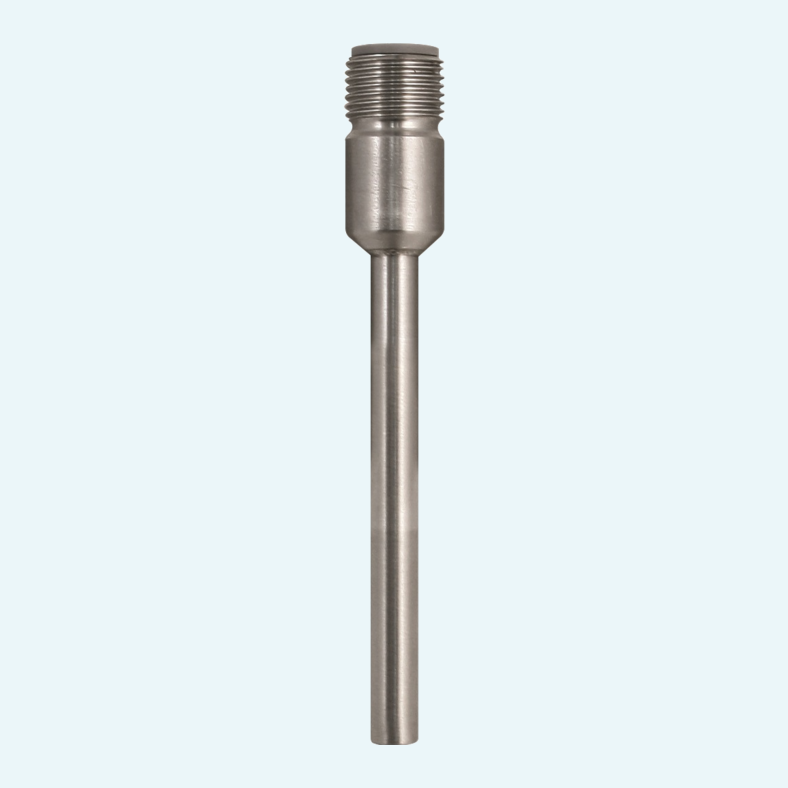

El GTF111P es un sensor de temperatura de resistencia de inserción en un tubo de acero inoxidable de 3 mm (disponibles otros diámetros) con conector M12 de 4 polos.
Está disponible como Pt100 o Pt1000 (clase 1/10B, AA, A o B), de película fina o bobinado en longitud personalizada.
Se dispone de tres rangos de temperatura (250/400/600°C) para permitir la mejor adaptación a los requisitos del proceso entre la temperatura máxima y los tiempos de respuesta.
Clases de precisión de RTD disponibles según IEC751/EN60751:
Nota: El sensor de alambre bobinado y los elementos de clase B de 1/10 solo están disponibles para Pt100.
Otras:

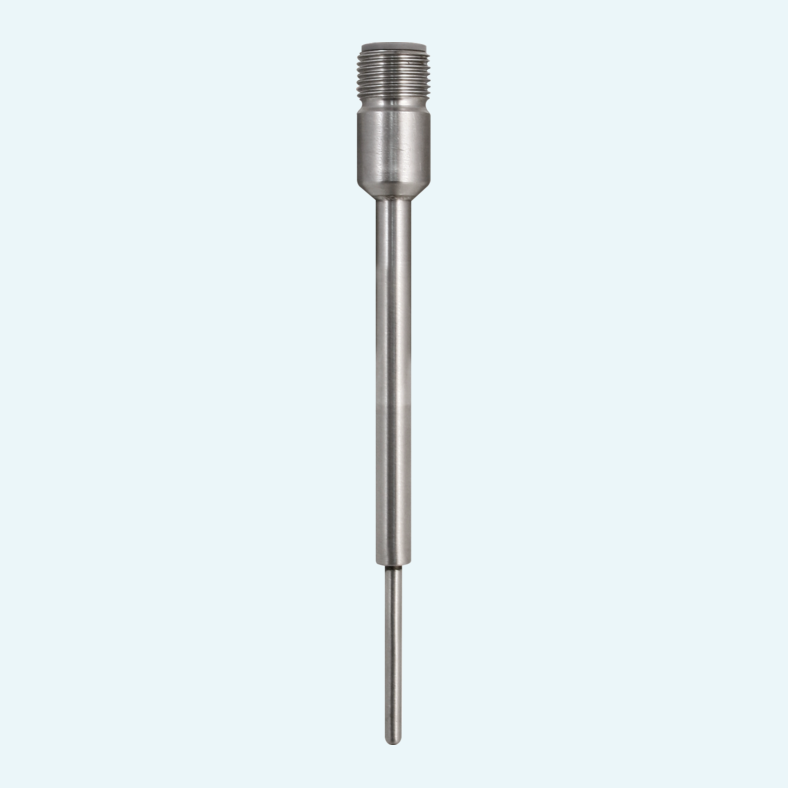

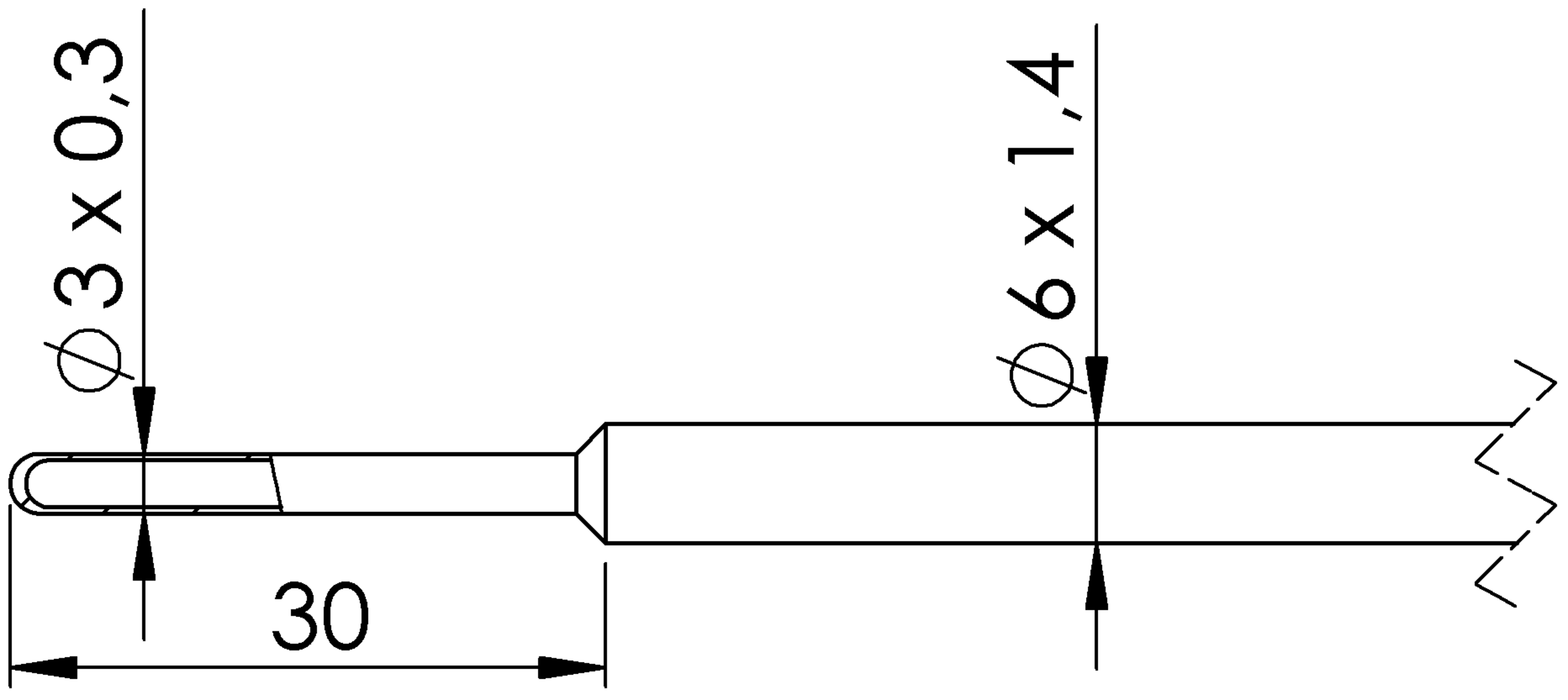

Disponible en un diámetro de 6 mm (o punta reducida de 3 mm) en longitudes de hasta 1.000 mm en incrementos mínimos de 5 mm.
| Temperatura del medio |
-200...+600 °C Depende del elemento sensor. Véase la tabla
|
|---|---|
| Rango de presión nominal |
50 bar max.
|
| Sensor de temperatura |
Pt1000, PT100, Class 1/10B, AA, A, B
Para Pt100: Pt100 Para Pt1000: Pt1000 Para B class DIN EN 60751 (-50…+500°C, thin-film): B Para A class DIN EN 60751 (-30…+300°C, thin film): A Para A class DIN EN 60751 (-100…+450°C, wire-wound): A Para AA class DIN EN 60751 (0…+150°C, thin film): AA Para 1/10B class (-50…+100°C, wire-wound): 1/10B |
|---|---|
| Principio de medición |
RTD
|
| Tipo de conexión eléctrica |
4-pole M12 (-20...+85 °C, máx.), IP67/IP69K)
|
|---|
| Material |
Stainless steel 1.4404
|
|---|---|
| Diámetro de la sonda |
Para 6 mm: 6 mm
|
| Longitud de la sonda |
Para 50 mm: 50 mm
Para 100 mm: 100 mm Para 150 mm: 150 mm Para 250 mm: 250 mm Para 500 mm: 500 mm |
| Cable |
Para 4-wire: 4-wire
|
