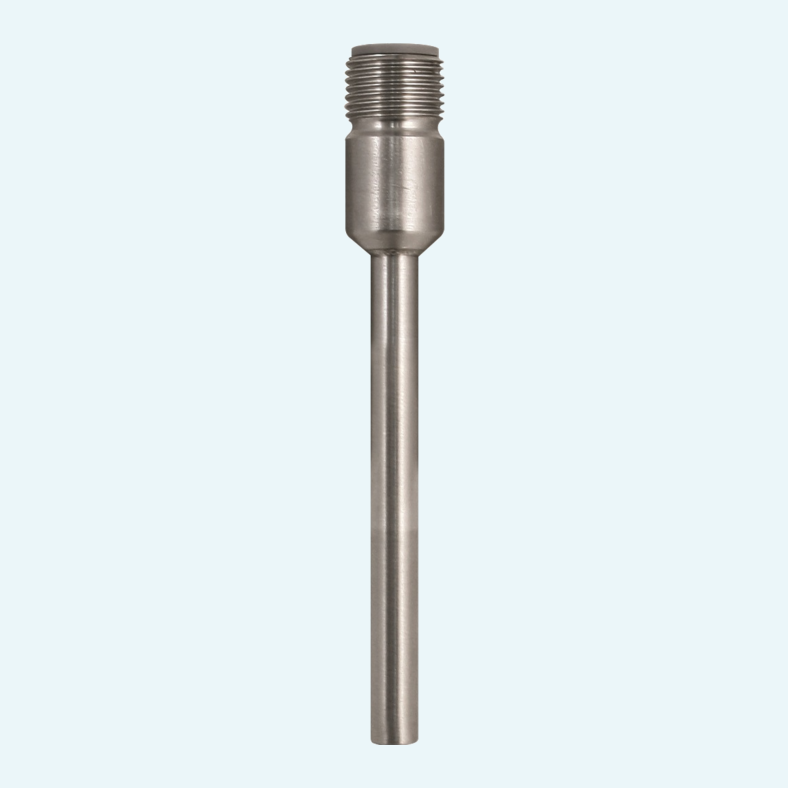

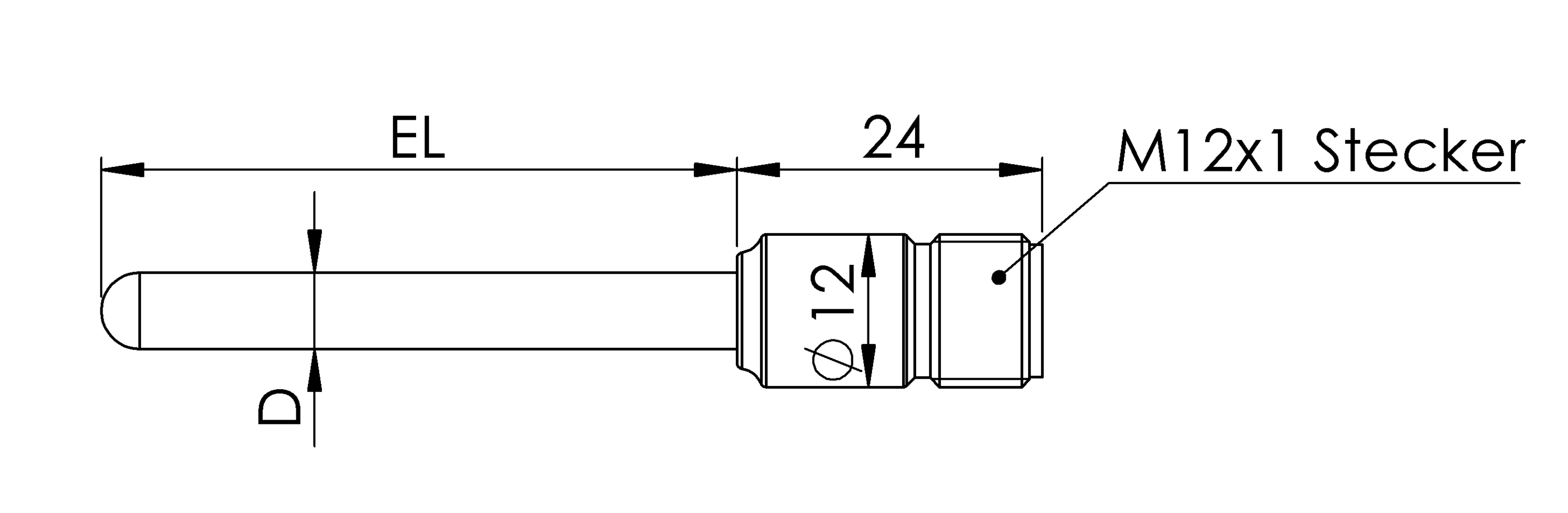

Der GTF111P ist ein Einstich-Widerstandstemperatursensor in einem Edelstahlrohr mit 3 mm (weitere Durchmesser erhältlich) und 4-poligem M12-Stecker.
Er ist als Pt100 oder Pt1000 (Klasse 1/10B, AA, A oder B), als Dünnschicht- oder Drahtwickelausführung in kundenspezifischer Länge erhältlich.
Drei Temperaturbereiche (250/400/600°C) stehen zur Verfügung, um eine optimale Anpassung an die Prozessanforderungen zwischen maximaler Temperatur und Ansprechzeit zu ermöglichen.
Verfügbare RTD-Genauigkeitsklassen gem. IEC751/EN60751:
Hinweis: Drahtgewickelte Sensoren und Elemente der Klasse B (1/10) sind ausschließlich für Pt100 erhältlich.
Sonstige:

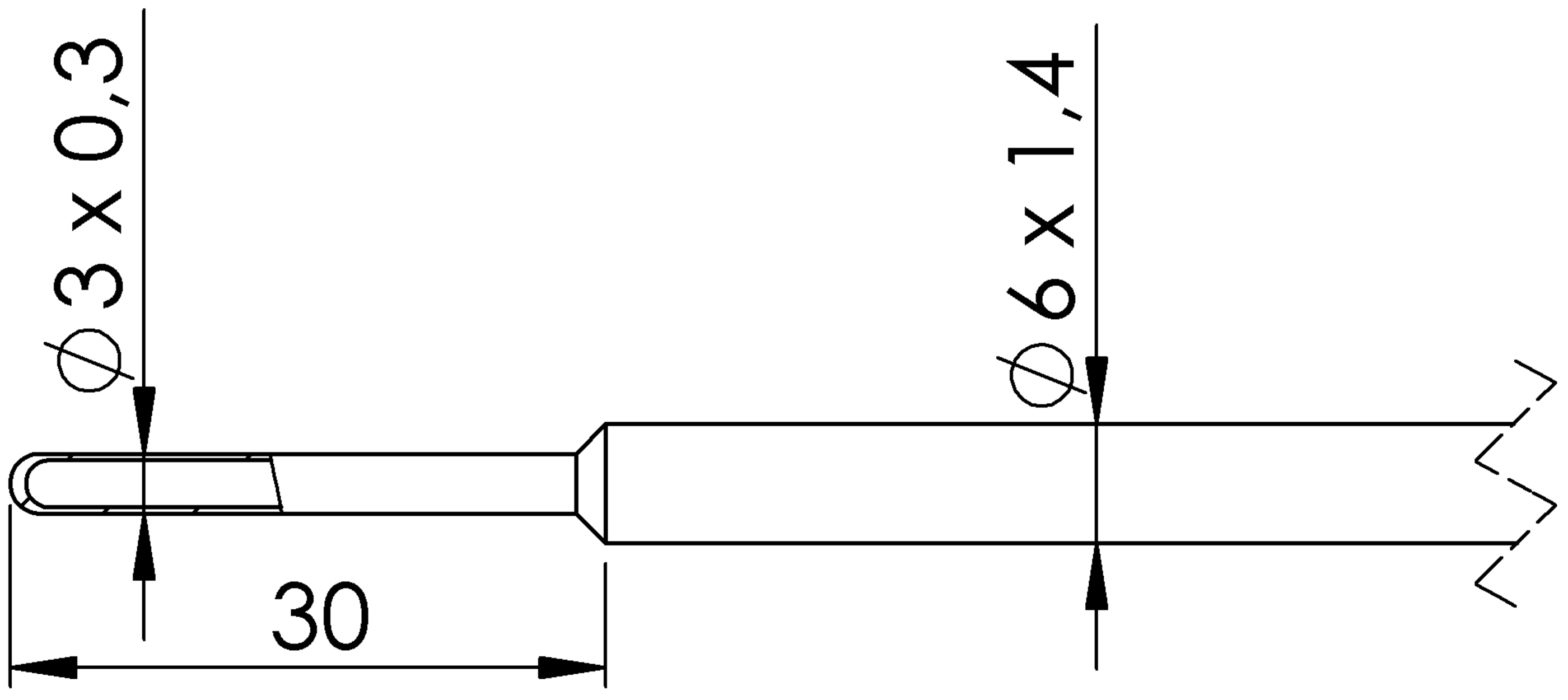

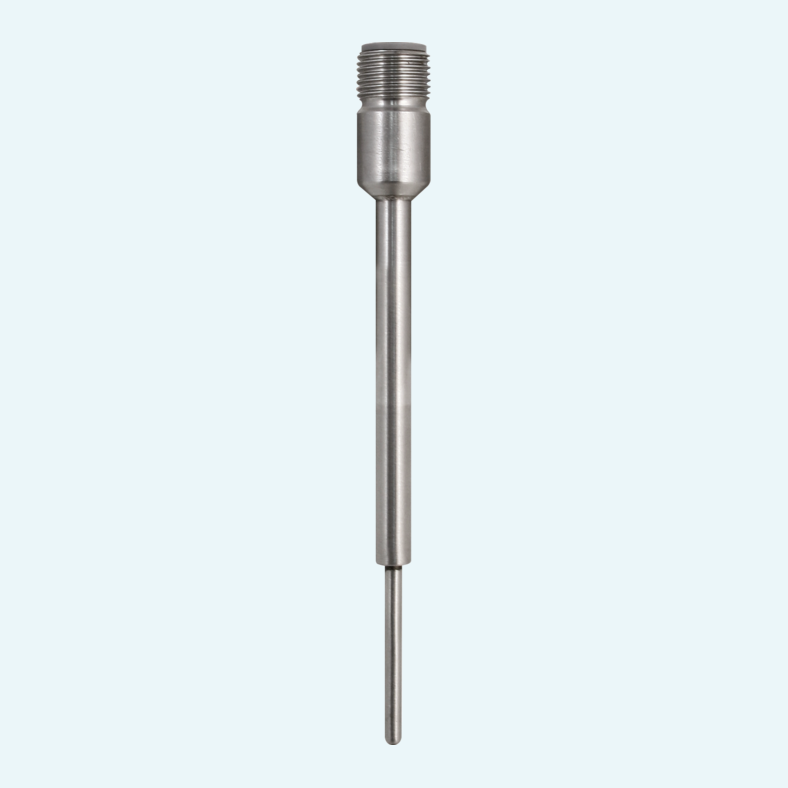

Erhältlich in 6 mm Durchmesser (oder 3 mm reduzierte Spitze) in Längen bis 1000 mm in 5-mm-Mindestschritten.
| Medientemperatur |
-200...+600 °C Abhängig vom Sensorelement. Siehe Tabelle
|
|---|---|
| Nenn-Druck |
50 bar max.
|
| Temperatursensor |
Pt1000, PT100, Class 1/10B, AA, A, B
Für Pt100: Pt100 Für Pt1000: Pt1000 Für Klasse B DIN EN 60751 (-50…+500°C, dünnschicht): B Für Klasse A DIN EN 60751 (-30…+300°C, dünnschicht): A Für Klasse A DIN EN 60751 (-100…+450°C, drahtgewickelt): A Für Klasse AA DIN EN 60751 (0…+150°C, dünnschicht): AA Für Klasse 1/10B (-50…+100°C, drahtgewickelt): 1/10B |
|---|---|
| Messprinzip |
RTD
|
| Art des elektrischen Anschlusses |

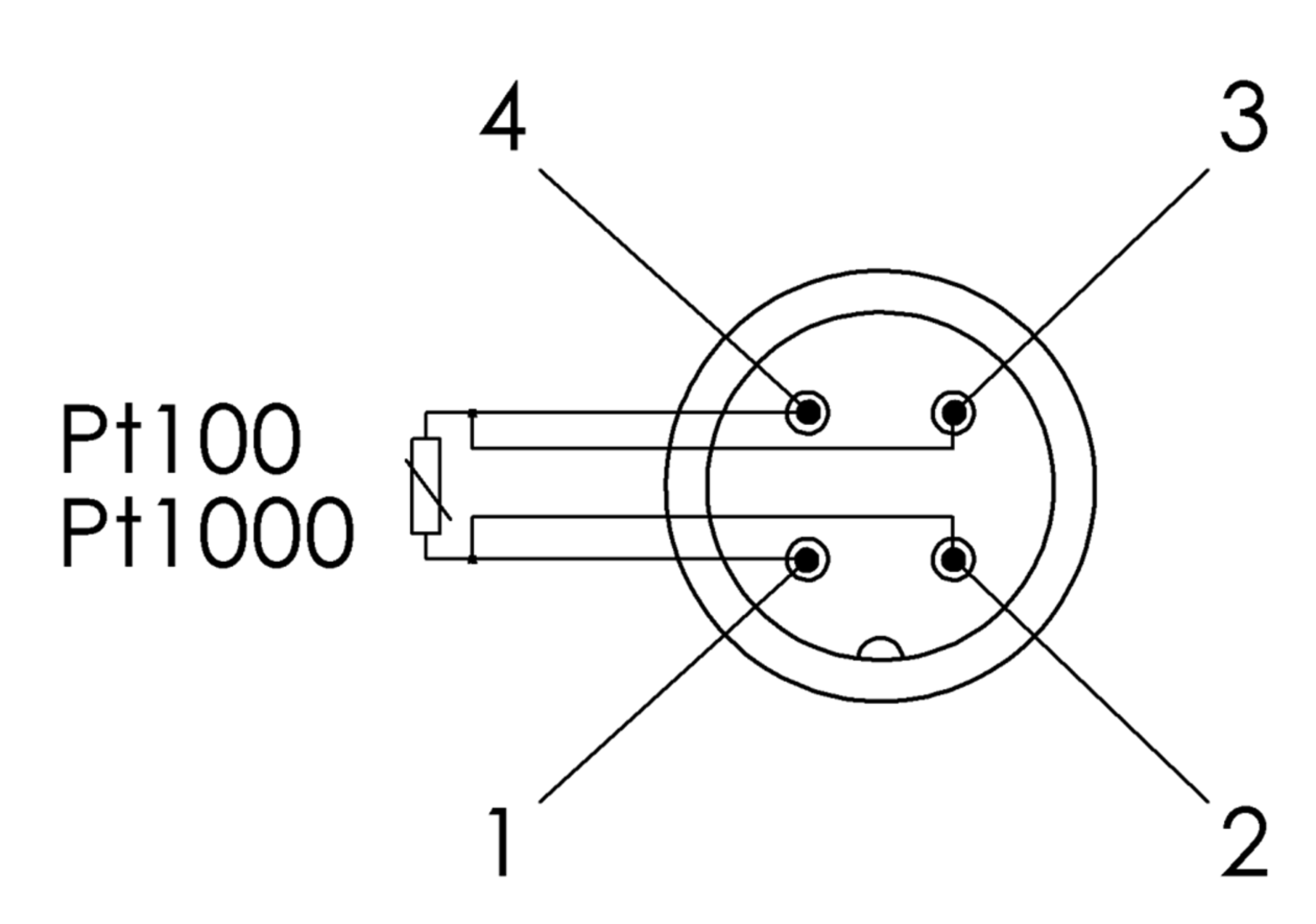

4-pole M12 (-20...+85 °C, max.), IP67/IP69K)
|
|---|
| Material |
Stainless steel 1.4404
|
|---|---|
| Sondendurchmesser |
Für 6 mm: 6 mm
|
| Sondenlänge |
Für 50 mm: 50 mm
Für 100 mm: 100 mm Für 150 mm: 150 mm Für 250 mm: 250 mm Für 500 mm: 500 mm |
| Kabel |
Für 4-Leiter: 4-Leiter
|
