Nelle aree industriali pericolose, un attacco di processo filettato e un design compatto della sonda possono semplificare l'installazione, in particolare dove lo spazio è limitato. Questa sonda di temperatura a resistenza è progettata per la misurazione della temperatura in atmosfere esplosive e combina un collegamento M12 con un design a inserimento filettato.
Le versioni Pt100 e Pt1000 utilizzano elementi termometrici a resistenza rivestiti a 4 fili. A seconda della configurazione, le versioni Pt100/Pt1000 coprono -50 ... +100 °C senza tubo del collo. Con tubo del collo, le versioni Pt100 coprono -200 °C ... +600 °C e le versioni Pt1000 coprono -70 °C ... +600 °C, mentre la classe di temperatura Ex può limitare il campo di utilizzo.
Il design standard GTF 112-Ex include una filettatura G 1/2"A, una lunghezza sonda di 100 mm e un diametro del tubo sonda di 6 mm, con tubo sonda in acciaio inossidabile. Le versioni con tubo del collo sono indicate con HL = 50 mm e HD = 8 mm. Diametri del tubo sonda configurabili da 3 a 8 mm e diversi tipi e dimensioni di filettatura supportano differenti esigenze di installazione.
La sonda è disponibile con elementi termometrici a resistenza Pt100 o Pt1000 rivestiti, in classe B.
Le versioni Pt100 e Pt1000 utilizzano un collegamento elettrico a 4 fili per il circuito di misura.

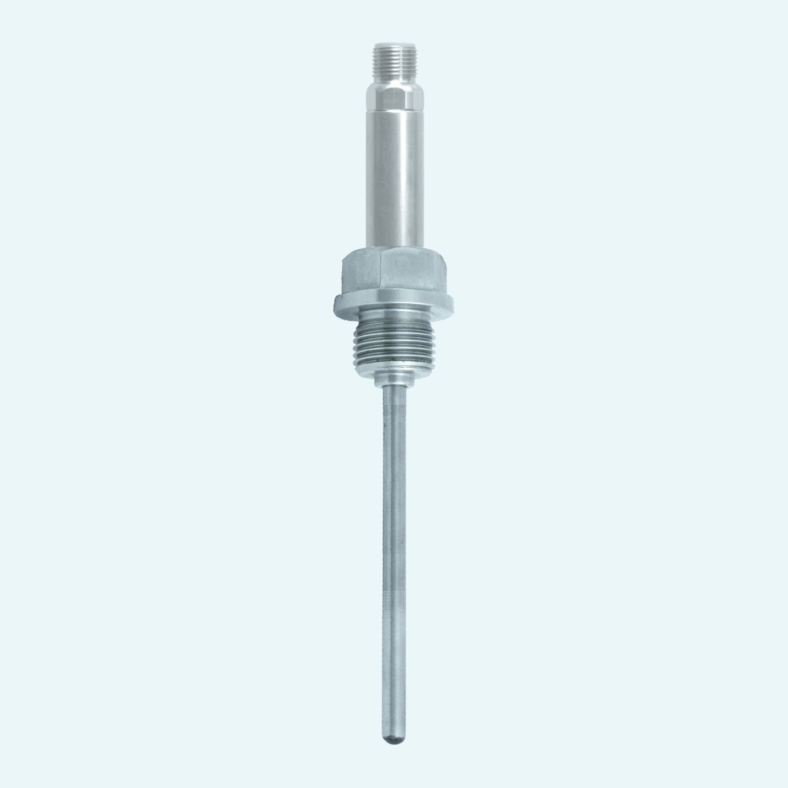

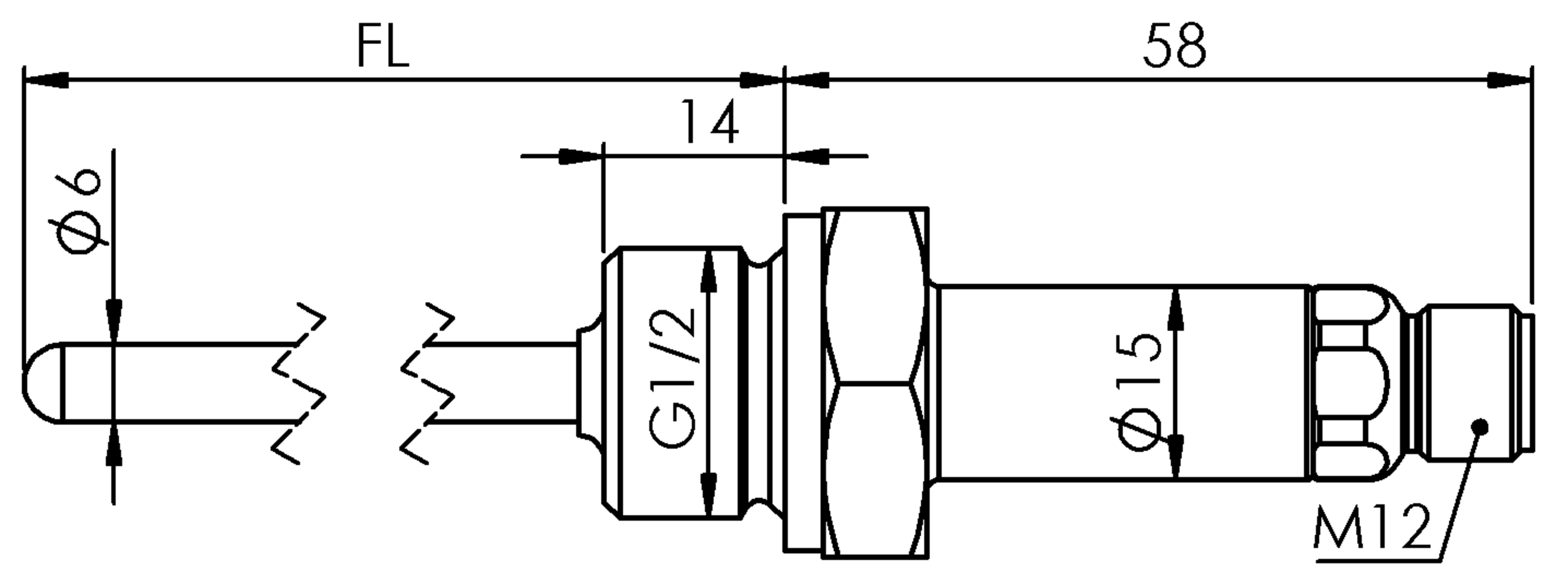

La versione standard GTF 112-Ex ha una filettatura G 1/2"A, una lunghezza sonda di 100 mm, un diametro del tubo sonda di 6 mm e uno spessore di parete di almeno 1,0 mm.

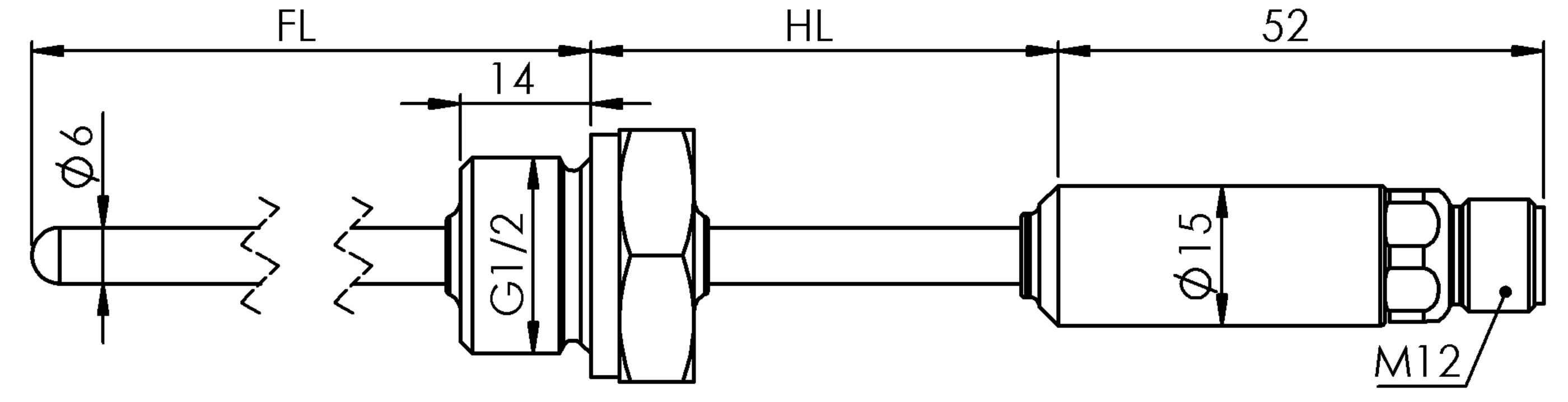

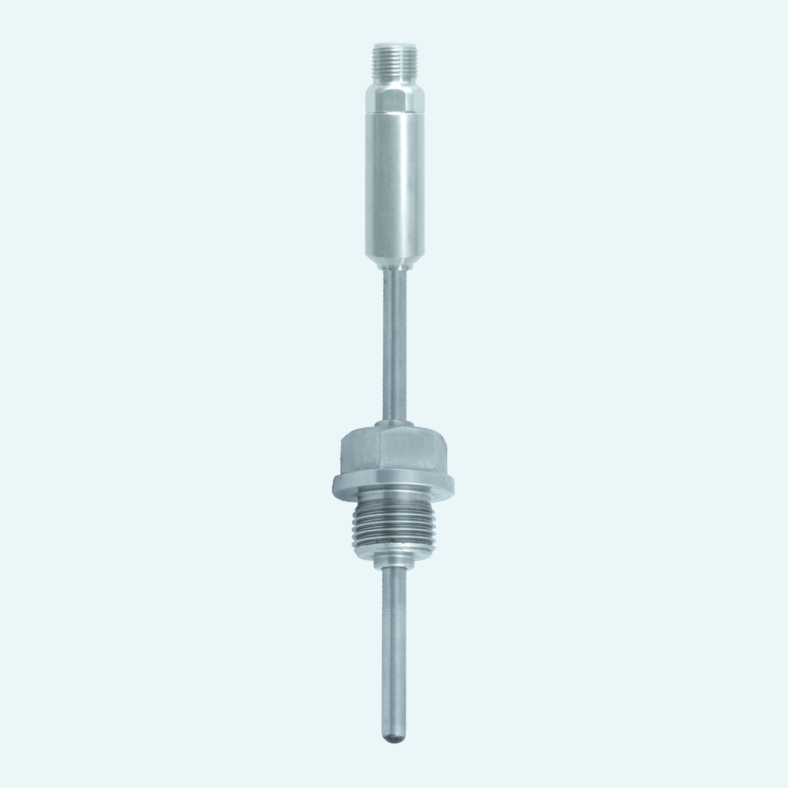

Le versioni con tubo del collo sono indicate con una lunghezza del collo di 50 mm e un diametro del tubo del collo di 8 mm.
Il tubo sonda e la filettatura sono in acciaio inossidabile, con opzioni di materiale indicate tra cui 1.4404, 1.4435 e 1.4571.
I possibili diametri del tubo sonda sono 3, 4, 5, 6 e 8 mm, a seconda della configurazione.
I possibili tipi di filettatura esterna includono G, R, NPT e M, con diverse dimensioni di filettatura indicate.
