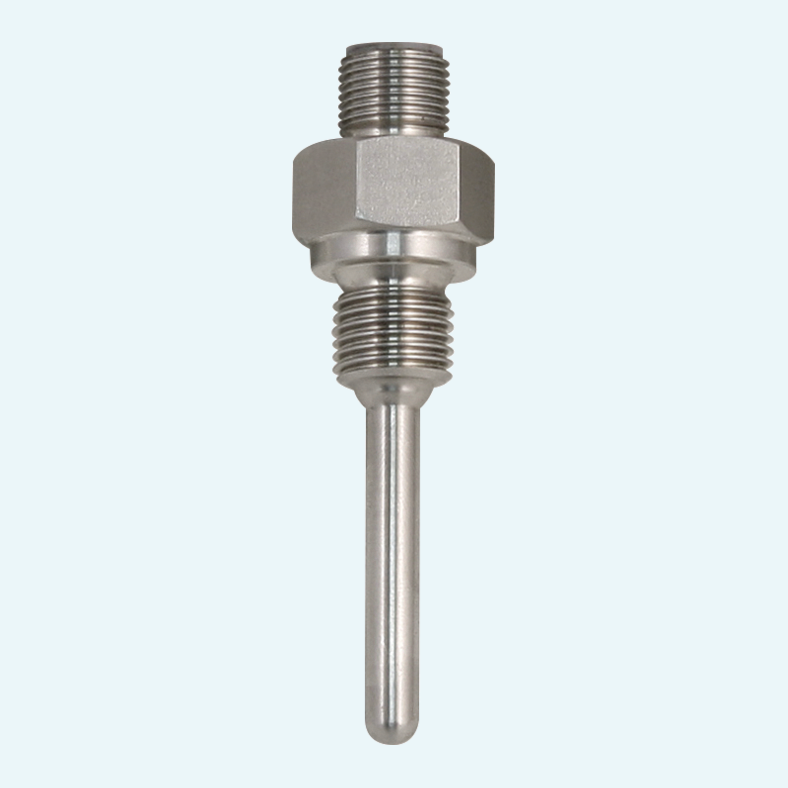

GTF112P è un sensore di temperatura a resistenza ad avvitamento in un tubo in acciaio inossidabile da 3 mm (altri diametri disponibili) con connettore M12 a 4 poli.
È disponibile come Pt100 o Pt1000 (classe 1/10B, AA, A o B), a film sottile o bobinato, in lunghezza personalizzata.
Sono disponibili tre campi di temperatura (250/400/600°C) per consentire il migliore adattamento alle esigenze di processo tra temperatura massima e tempi di risposta.
Elementi RTD disponibili secondo IEC751/EN60751:
Nota: i sensori a filo avvolto e gli elementi di classe B 1/10 sono disponibili solo per Pt100.
Altro:

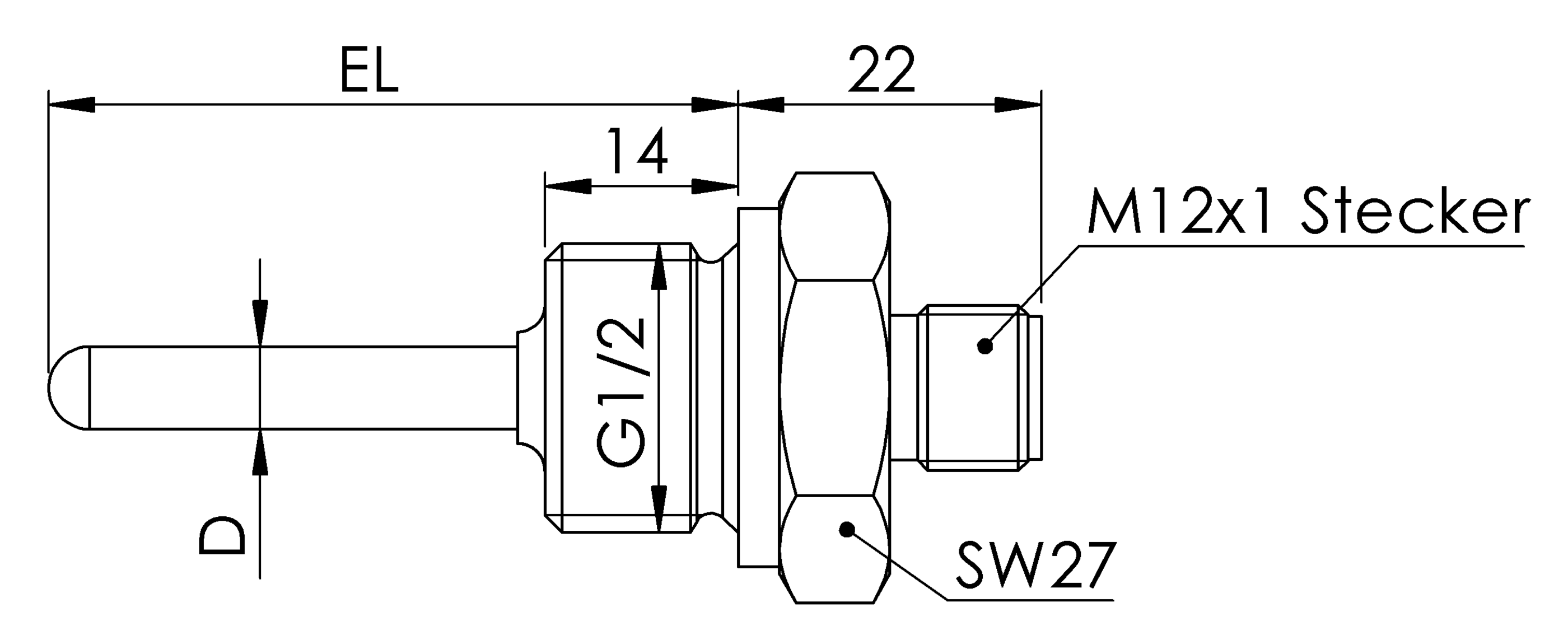

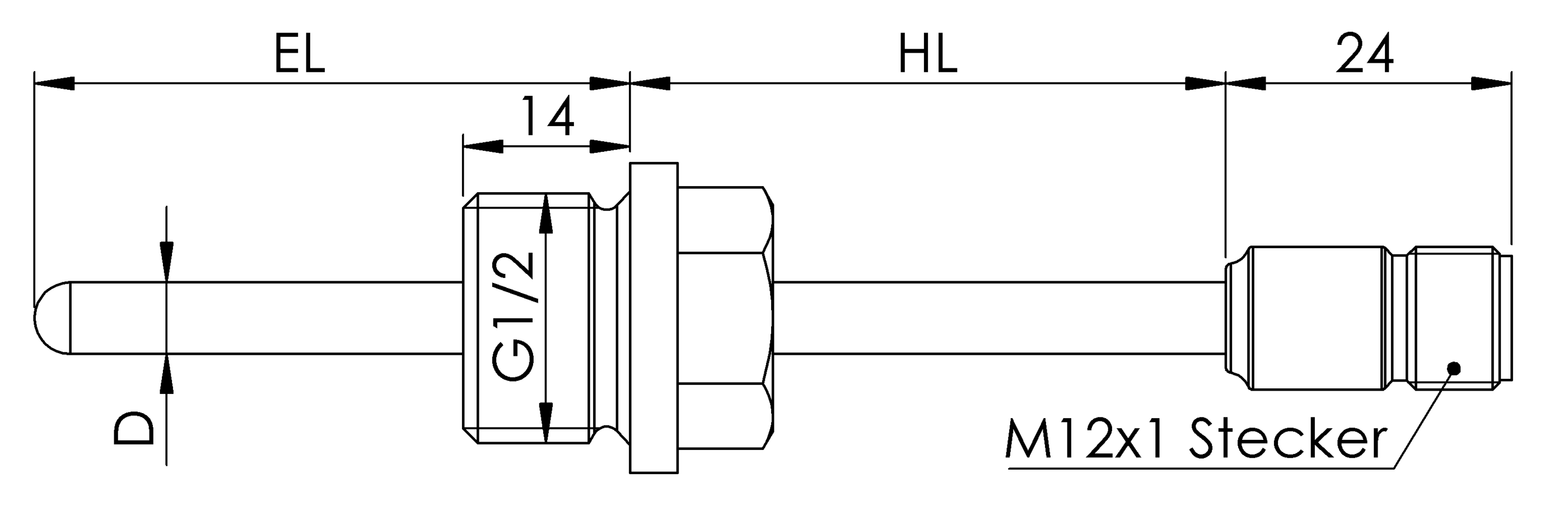

Disponibile con diametro di 6 mm (o punta ridotta a 3 mm) in lunghezze fino a 1000 mm, con incrementi minimi di 5 mm.
G1/2" (standard) o G1/4"
| Pressione nominale |
50 bar max.
|
|---|
| Sensore di temperatura |
Pt100, Pt1000, Class 1/10B, AA, A, B
Per Pt100: Pt100 Per Pt1000: Pt1000 Per B class DIN EN 60751 (-50…+500°C, thin-film): B Per A class DIN EN 60751 (-30…+300°C, thin film): A Per A class DIN EN 60751 (-100…+450°C, wire-wound): A Per AA class DIN EN 60751 (0…+150°C, thin film): AA Per 1/10B class (-50…+100°C, wire-wound): 1/10B |
|---|---|
| Principio di misurazione |
RTD
|
| Tipo di collegamento elettrico |

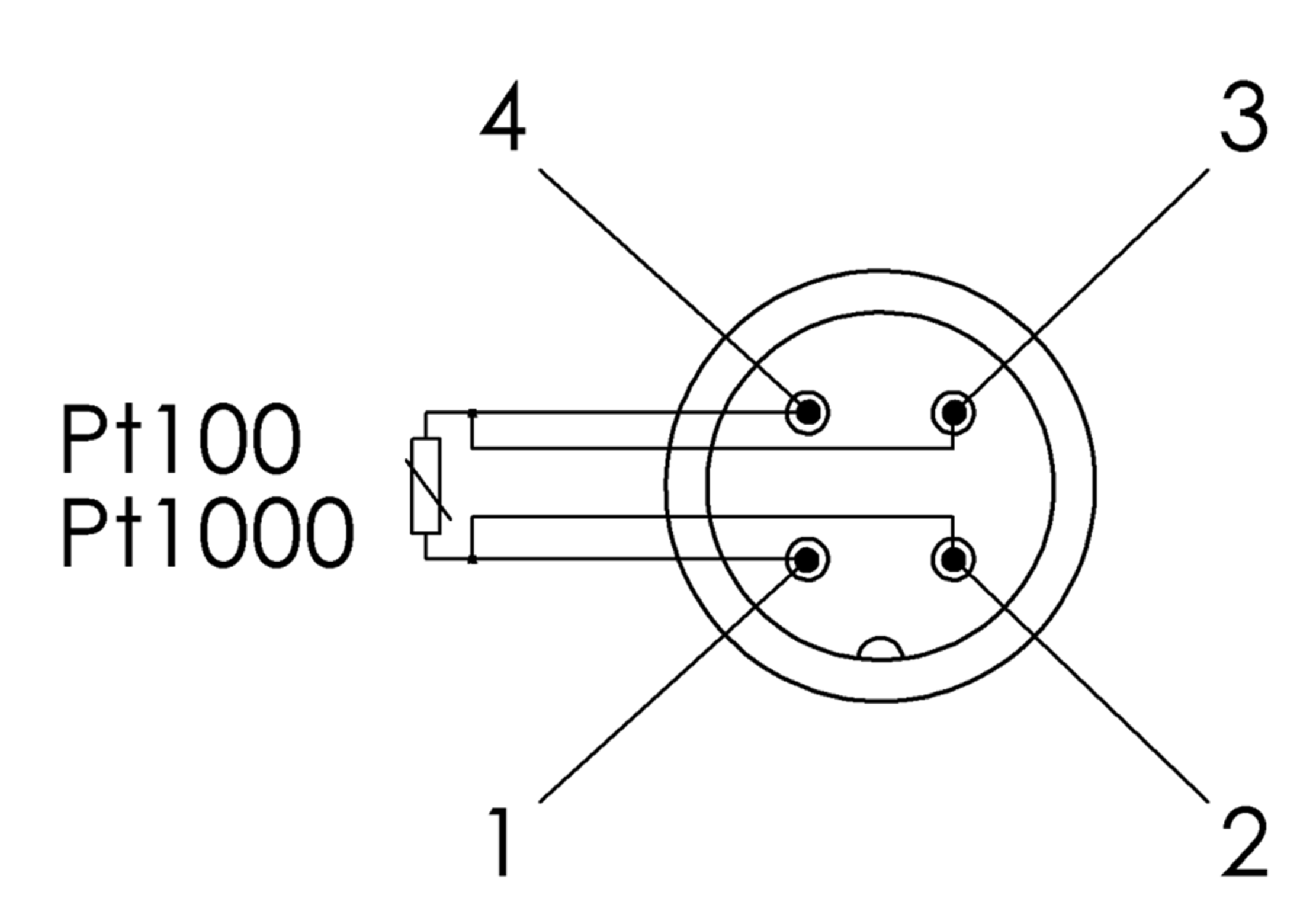

4-pole M12 (-20...+85°C, max), IP67/IP69K)
|
|---|
| Materiale |
Stainless steel 1.4404
|
|---|---|
| Lunghezza della sonda |
Per 50 mm: 50 mm
Per 100 mm: 100 mm Per 50 mm: 50 mm Per 100 mm: 100 mm Per 150 mm: 150 mm Per 250 mm: 250 mm Per 500 mm: 500 mm |
| Diametro della sonda |
Per 6 mm: 6 mm
|
| Cavo |
Per 4-wire: 4-wire
|
