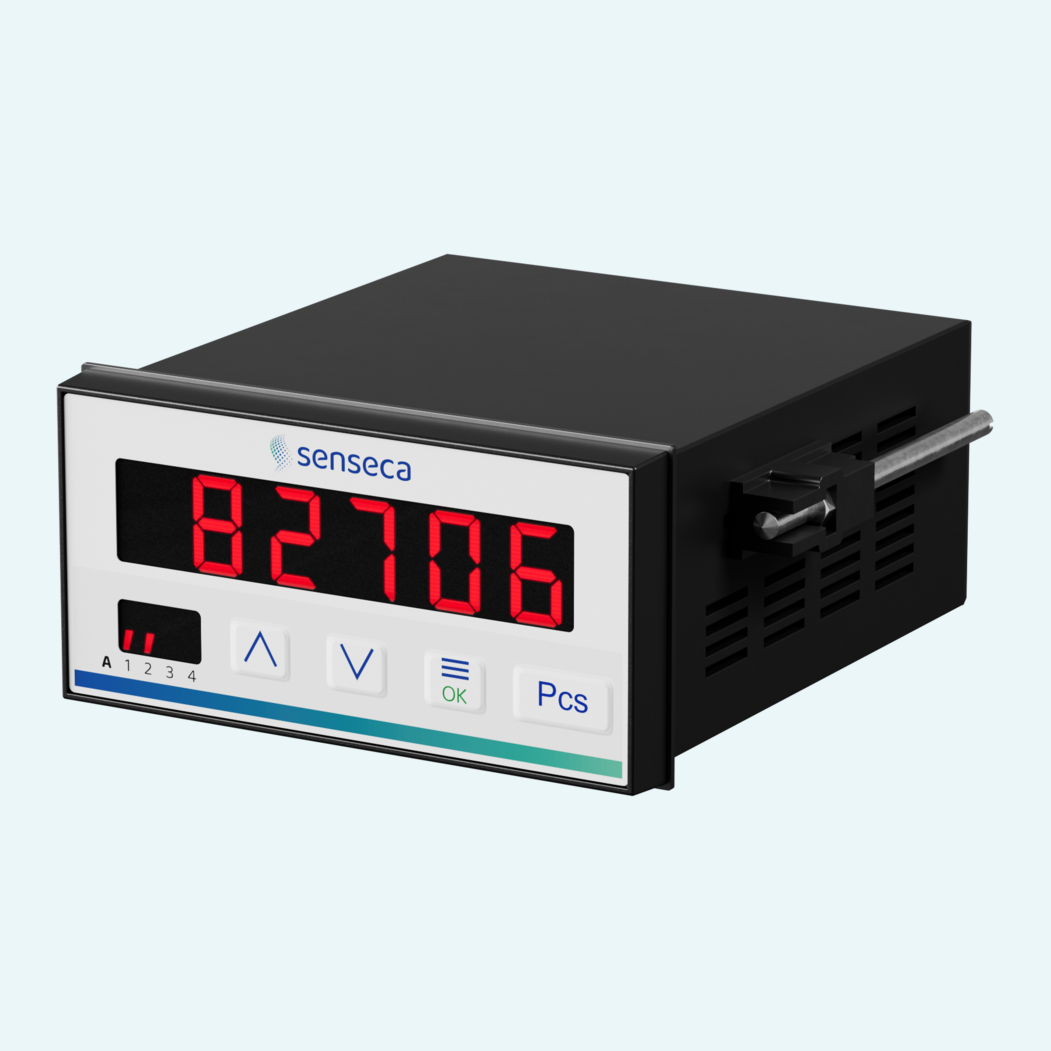

Le operazioni di conteggio in macchine e quadri di comando richiedono valori chiari e una commutazione affidabile nel punto giusto. SZ9648 funziona come contatore totalizzatore o come contatore di preselezione con funzione di conteggio ascendente, coprendo applicazioni con contatti meccanici, sensori di prossimità, barriere fotoelettriche e altre sorgenti di impulsi elettronici.
Ingressi separati supportano il conteggio di contatti antirimbalzo fino a 30 Hz e impulsi elettronici fino a 15 kHz. Il valore di conteggio viene memorizzato in modo sicuro in assenza di tensione nella EEPROM, contribuendo a preservare lo stato del processo dopo un'interruzione di alimentazione. L'alimentazione integrata per trasmettitori a 24 V DC e 8 V DC consente il collegamento diretto di sensori PNP e iniziatori Namur.
Per le operazioni di comando sono disponibili fino a 4 uscite di preselezione in versione a relè o a transistor. Le uscite possono funzionare come contatto continuo o contatto a impulsi, mentre l'autoreset consente il funzionamento ad anello al raggiungimento del setpoint A1. La custodia da quadro DIN 96x48 mm con protezione frontale IP65 è concepita per l'installazione a quadro.
Il dispositivo funziona come contatore totalizzatore sull'intero campo di misura oppure come contatore di preselezione con funzione di anello mediante autoreset sull'uscita A1.

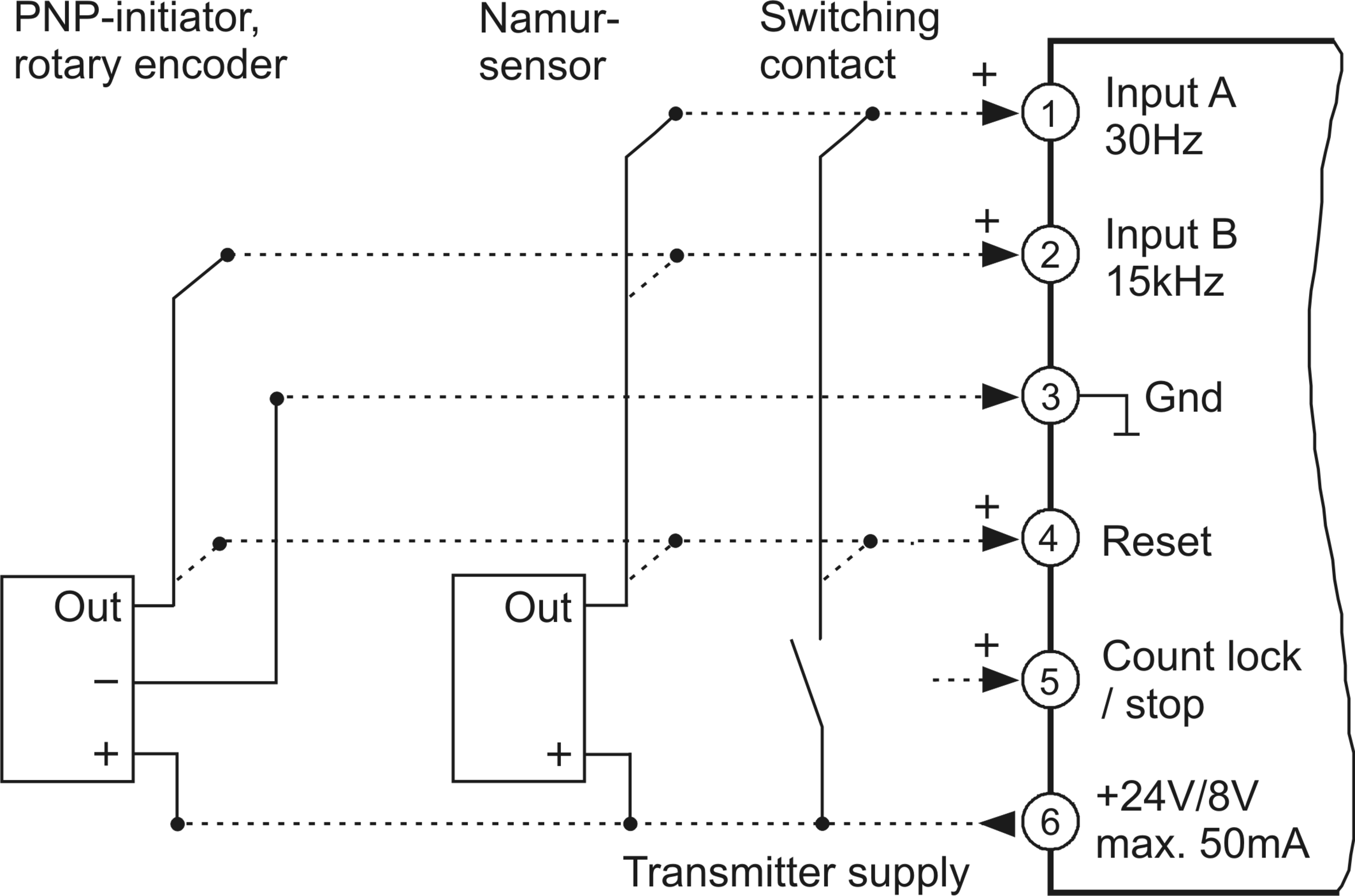

Sono previsti ingressi separati per contatti meccanici e segnali a impulsi elettronici. L'ingresso A è antirimbalzo per il funzionamento a contatto, mentre l'ingresso B supporta impulsi DC rapidi.
L'alimentazione del trasmettitore può essere selezionata per sensori PNP a 24 V DC o sensori Namur a 8 V DC. Gli ingressi supportano inoltre sensori di prossimità, barriere fotoelettriche ed encoder rotativi.

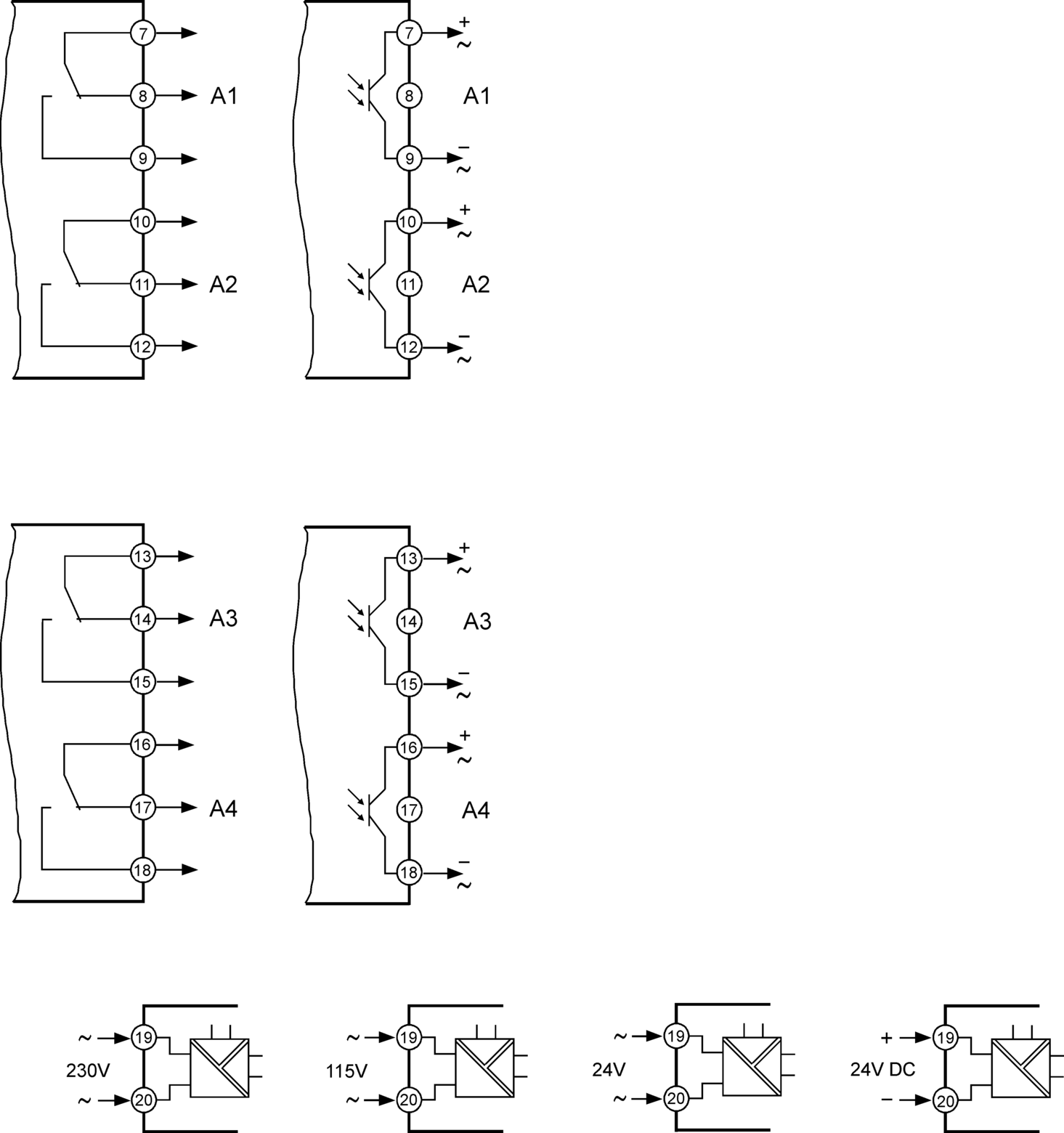

Le uscite da A1 ad A4 possono essere configurate come contatto continuo o contatto a impulsi. Sono disponibili varianti di uscita a relè SPDT e a transistor tramite il codice d'ordine.
Il contatore può essere azzerato tramite un segnale esterno. Ulteriori ingressi di comando sono disponibili in base alla variante della morsettiera A.

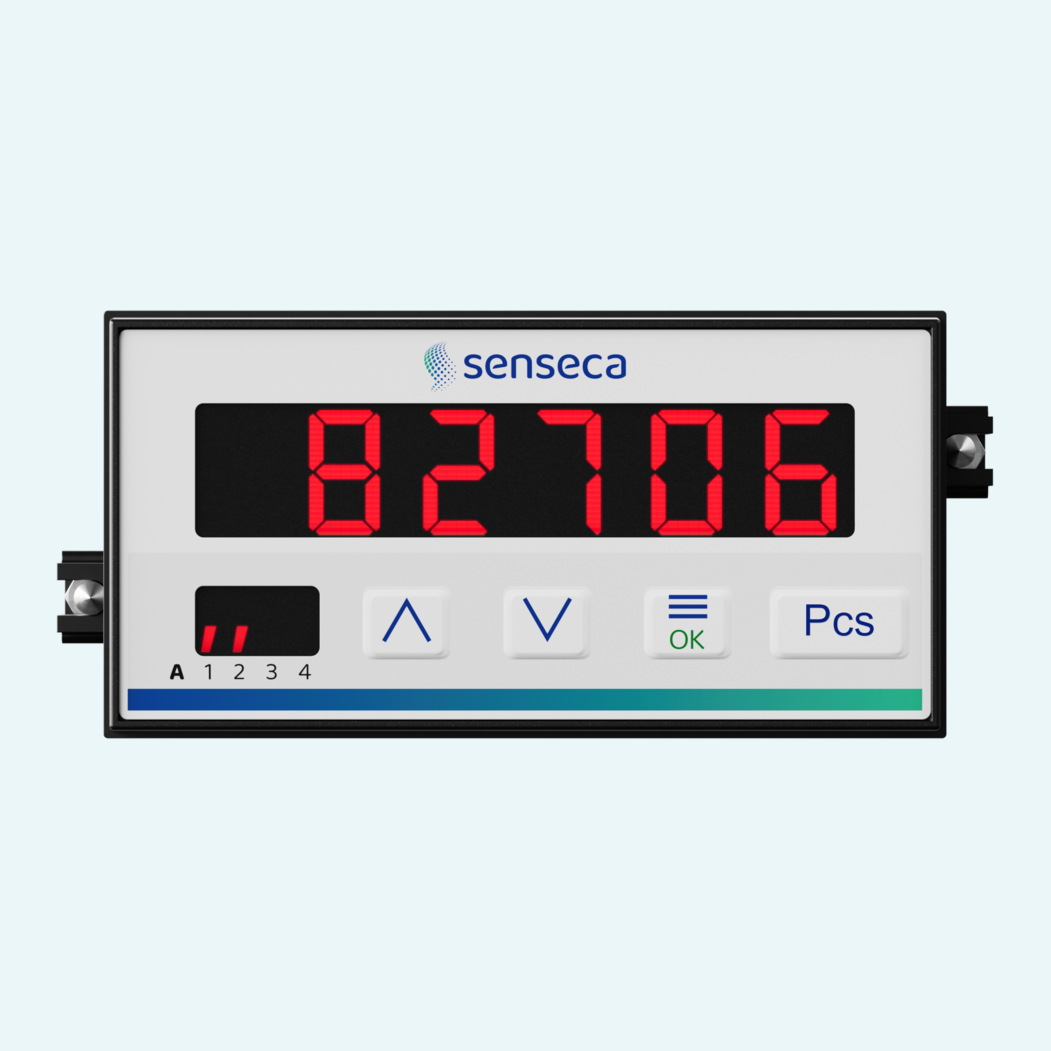

I parametri e i valori di setpoint vengono programmati tramite la tastiera a membrana frontale, con un display rosso a 2 cifre utilizzato per l'indicazione di parametri e uscite.
Le opzioni di tensione di alimentazione includono 230 V AC, 115 V AC, 24 V AC e 24 V DC, selezionabili tramite il codice d'ordine.
La configurazione può essere protetta bloccando il livello di configurazione o tutti i parametri.
| Valore di commutazione |
> 8.5 V
|
|---|---|
| Ingresso binario |
PNP, Namur
|
| Funzione dell'ingresso binario |
Count lock/ Stop
|
| Grado di protezione frontale |
IP65
|
|---|---|
| Grado di protezione dei terminali |
IP20
|
| Temperatura di esercizio |
-10...+55 °C
|
| Dimensioni della custodia/alloggiamento |
96 mm x 48 mm x 100 mm
|
|---|---|
| Materiale della custodia/alloggiamento |
PA6-GF, UL94V-0
|
| Montaggio |
96x48 mm
|
| Conforme alla marcatura CE |
Sì
|
|---|
| Tipo di collegamento elettrico |
Terminals
|
|---|
| Tensione ausiliaria |
230 V AC, 115 V AC, 24 V AC, 24 V DC
Per 230 V AC ±10 % 50 ... 60 Hz: 230 V AC Per 24 V DC ±15 %: 24 V DC |
|---|---|
| Consumo energetico |
< 3.5 VA
|
| Classe di protezione |
III
|
| Grado d’inquinamento |
2
|
| Tensione nominale |
250 V AC
|
| Tensione di prova |
4 kV DC
|
| Tolleranza della tensione ausiliaria |
Per 230 V AC ±10 % 50 ... 60 Hz: ± 10 %
Per 24 V DC ±15 %: ± 15% |
| Tipo di uscita di commutazione |
Relais, Transistor,SPDT
|
|---|---|
| Capacità di carico dei contatti dei relè CA |
< 2 A < 250 VA < 250 V
|
| Capacità di carico dei contatti dei relè CC |
< 2 A < 50 W < 300 V
|
| Numero di uscite di commutazione |
0, 2, 4
|
| Potenza di uscita del transistor |
100 mA,35 V
|
| A prova di cortocircuito |
Yes
|
| Alimentazione trasmettitore |
24 V DC, 8 V DC
|
|---|---|
| Current |
< 50 mA (25 mA con 4 uscite a relè)
|
| Internal Resistance (Ri) |
~ 150 Ω
|
| Tipo di display |
LED
|
|---|---|
| Tipo di comandi |
3 Button
|
| Descrizione |
Display principale LED rosso, 14,2 mm; indicatore parametri/uscita LED rosso a 2 cifre, 7 mm
|
| Intervallo di visualizzazione |
0...999999 Digit
|
| Lunghezza della sonda |
Per 100 mm: 100 mm
|
|---|
