Zähltätigkeiten in Maschinen und Schaltschränken erfordern klare Werte und ein zuverlässiges Schalten am richtigen Punkt. Der SZ9648 arbeitet als Summenzähler oder als Vorwahlzähler mit Aufwärtszählfunktion und deckt Anwendungen mit mechanischen Kontakten, Näherungsschaltern, Lichtschranken und anderen elektronischen Impulsquellen ab.
Getrennte Eingänge unterstützen die entprellte Kontaktzählung bis 30 Hz und elektronische Impulse bis 15 kHz. Der Zählerstand wird spannungsausfallsicher im EEPROM gespeichert, was zum Erhalt des Prozessstatus nach einem Stromausfall beiträgt. Die integrierte 24-V-DC- und 8-V-DC-Speisespannung für den Messumformer ermöglicht den direkten Anschluss von PNP-Sensoren und Namur-Initiatoren.

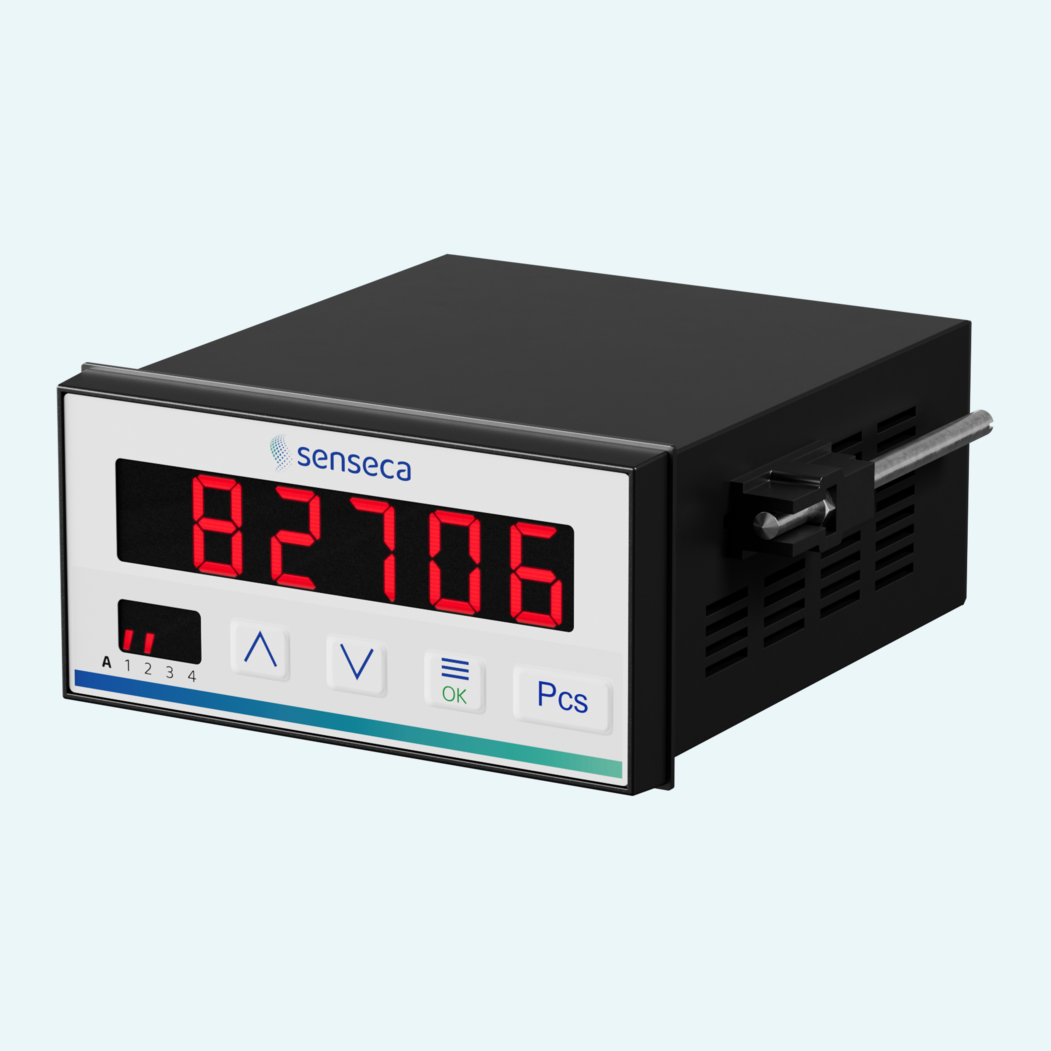

Für Steuerungsaufgaben stehen bis zu 4 Vorwahlausgänge als Relais- oder Transistorausführung zur Verfügung. Die Ausgänge können als Dauerkontakt oder Impulskontakt arbeiten, während der Auto-Reset einen Ringzählerbetrieb ermöglicht, wenn der Sollwert A1 erreicht wird. Das Schalttafelgehäuse im Format DIN 96 x 48 mm mit frontseitiger IP65-Schutzart ist für den Fronteinbau ausgelegt.
Das Gerät arbeitet als Summenzähler über den gesamten Bereich oder als Vorwahlzähler mit Ringzählerfunktion durch Auto-Reset am Ausgang A1.

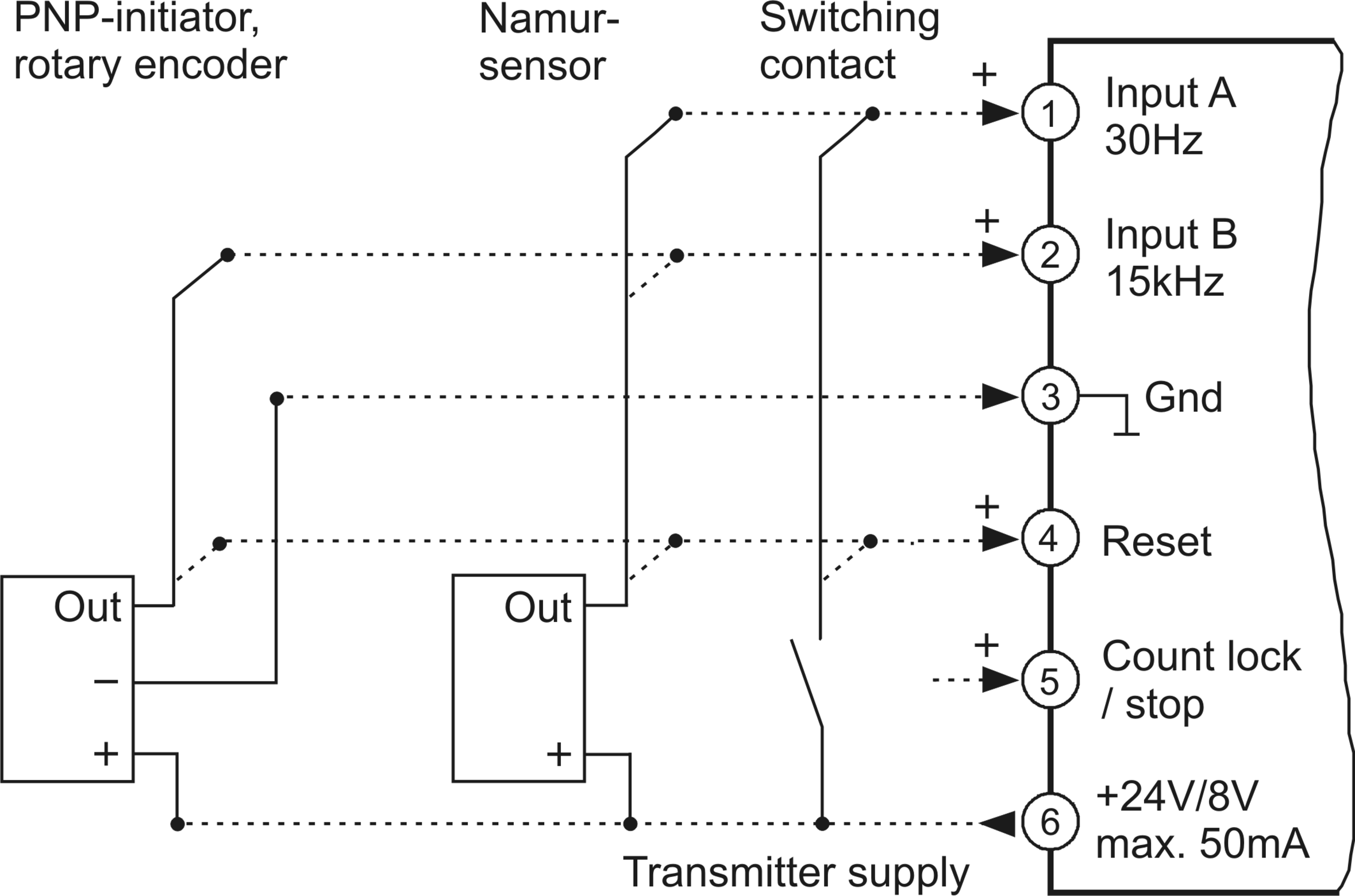

Für mechanische Kontakte und elektronische Impulssignale sind getrennte Eingänge vorgesehen. Eingang A ist für den Kontaktbetrieb entprellt, Eingang B unterstützt schnelle DC-Impulse.
Die Speisespannung für den Messumformer kann für 24-V-DC-PNP-Sensoren oder 8-V-DC-Namur-Sensoren gewählt werden. Die Eingänge unterstützen zudem Näherungsschalter, Lichtschranken und Drehgeber.

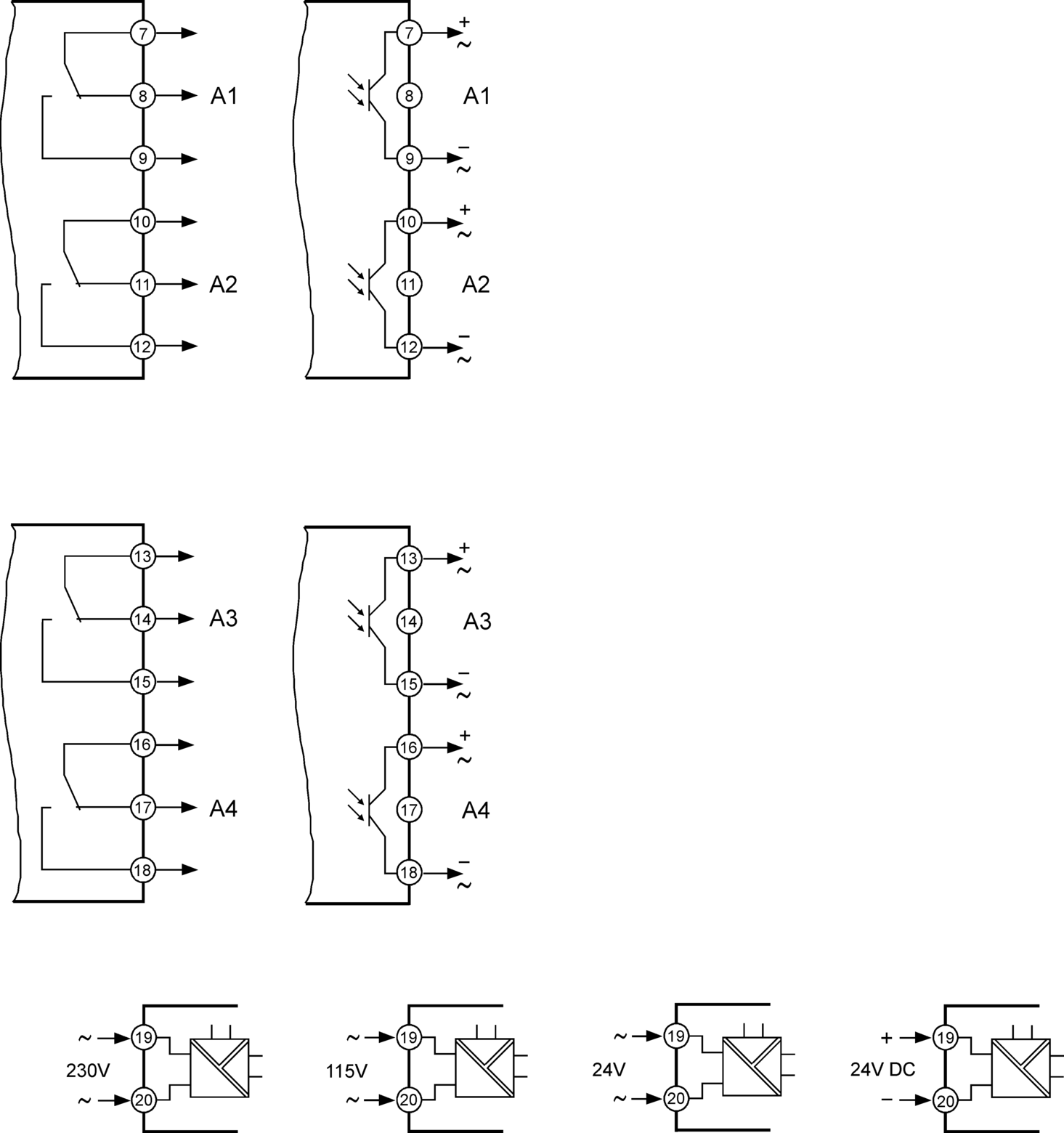

Die Ausgänge A1 bis A4 können als Dauerkontakt oder Impulskontakt konfiguriert werden. Relais-Wechselkontakt- und Transistorausgangsvarianten sind über den Bestellcode erhältlich.
Der Zähler kann über ein externes Signal zurückgesetzt werden. Je nach Ausführung der Klemmleiste A stehen weitere Steuereingänge zur Verfügung.

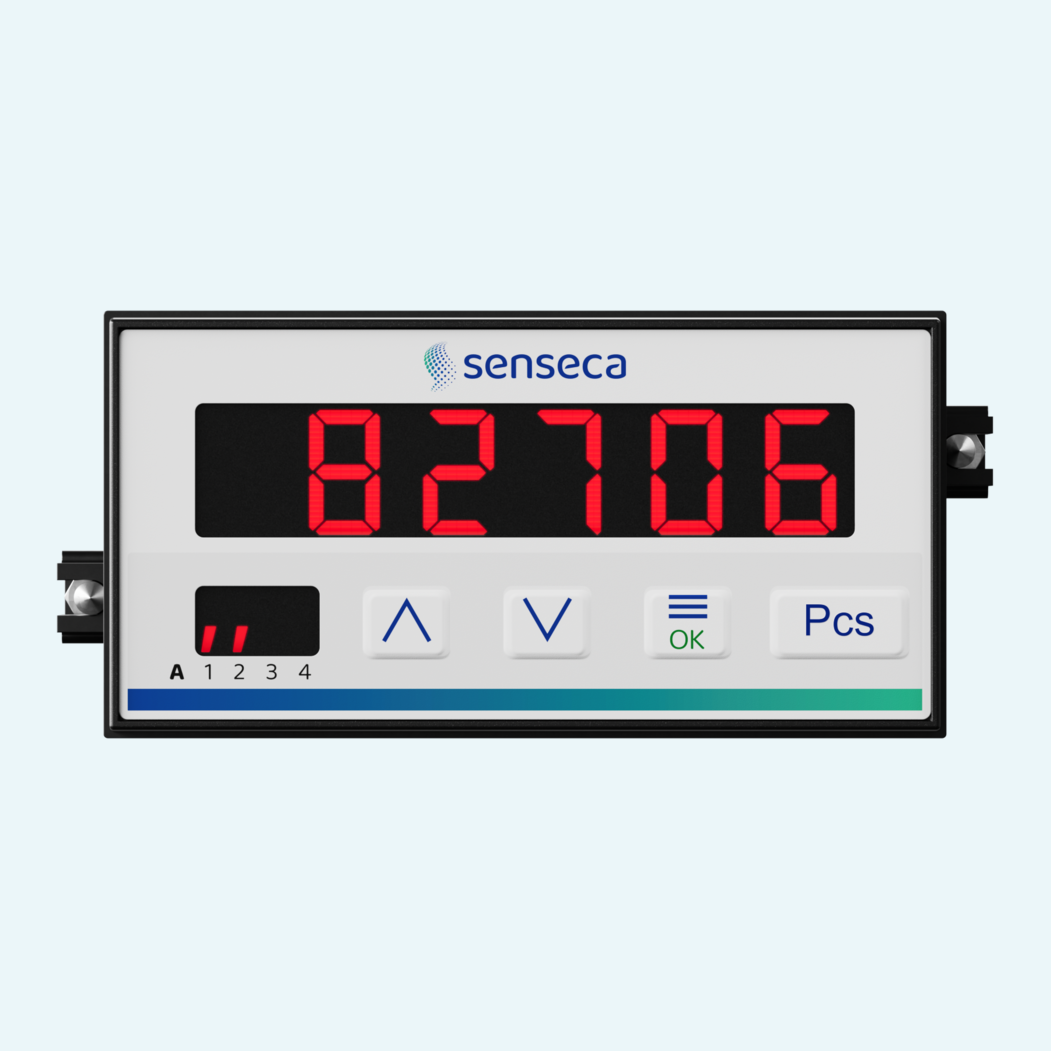

Parameter und Sollwerte werden über die Frontmembran-Tastatur programmiert, wobei eine 2-stellige rote Anzeige zur Parameter- und Ausgangsanzeige dient.
Zur Spannungsversorgung stehen 230 V AC, 115 V AC, 24 V AC und 24 V DC zur Verfügung, auswählbar über den Bestellcode.
Die Konfiguration kann durch Sperren der Konfigurationsebene oder aller Parameter geschützt werden.
| Schaltwert |
> 8.5 V
|
|---|---|
| Binäreingang |
PNP, Namur
|
| Funktion des Binäreingangs |
Zählsperre/ Stop
|
| Schutzart Front |
IP65
|
|---|---|
| Schutzart der Klemmen |
IP20
|
| Betriebstemperatur |
-10...+55 °C
|
| Abmessungen des Gehäuses |
96 mm x 48 mm x 100 mm
|
|---|---|
| Gehäusematerial |
PA6-GF, UL94V-0
|
| Montage |
96x48 mm
|
| CE-Konformität |
Ja
|
|---|
| Art des elektrischen Anschlusses |
Terminals
|
|---|
| Hilfsspannung |
230 V AC, 115 V AC, 24 V AC, 24 V DC
Für 230 V AC ±10 % 50 ... 60 Hz: 230 V AC Für 24 V DC ±15 %: 24 V DC |
|---|---|
| Leistungsaufnahme |
< 3.5 VA
|
| Schutzklasse |
III
|
| Verschmutzungsgrad |
2
|
| Nennspannung |
250 V AC
|
| Prüfspannung |
4 kV DC
|
| Toleranz Hilfsspannung |
Für 230 V AC ±10 % 50 ... 60 Hz: ± 10 %
Für 24 V DC ±15 %: ± 15% |
| Typ Schaltausgangs |
Relais, Transistor,SPDT
|
|---|---|
| Kontaktbelastbarkeit Relais AC |
< 2 A < 250 VA < 250 V
|
| Kontaktbelastbarkeit Relais DC |
< 2 A < 50 W < 300 V
|
| Anzahl der Schaltausgänge |
0, 2, 4
|
| Ausgangsleistung Transistor |
100 mA,35 V
|
| Kurzschlussfest |
Yes
|
| Transmitterspeisung |
24 V DC, 8 V DC
|
|---|---|
| Strom |
< 50 mA (25 mA bei 4 Relaisausgängen)
|
| Interner Widerstand (Ri) |
~ 150 Ω
|
| Anzeigetyp |
LED
|
|---|---|
| Art der Bedienelemente |
3 Button
|
| Beschreibung |
LED rot, 14,2 mm Hauptanzeige; LED 2-stellig rot, 7 mm Parameter-/Ausgangsanzeige
|
| Anzeigebereich |
0...999999 Digit
|
| Sondenlänge |
Für 100 mm: 100 mm
|
|---|
