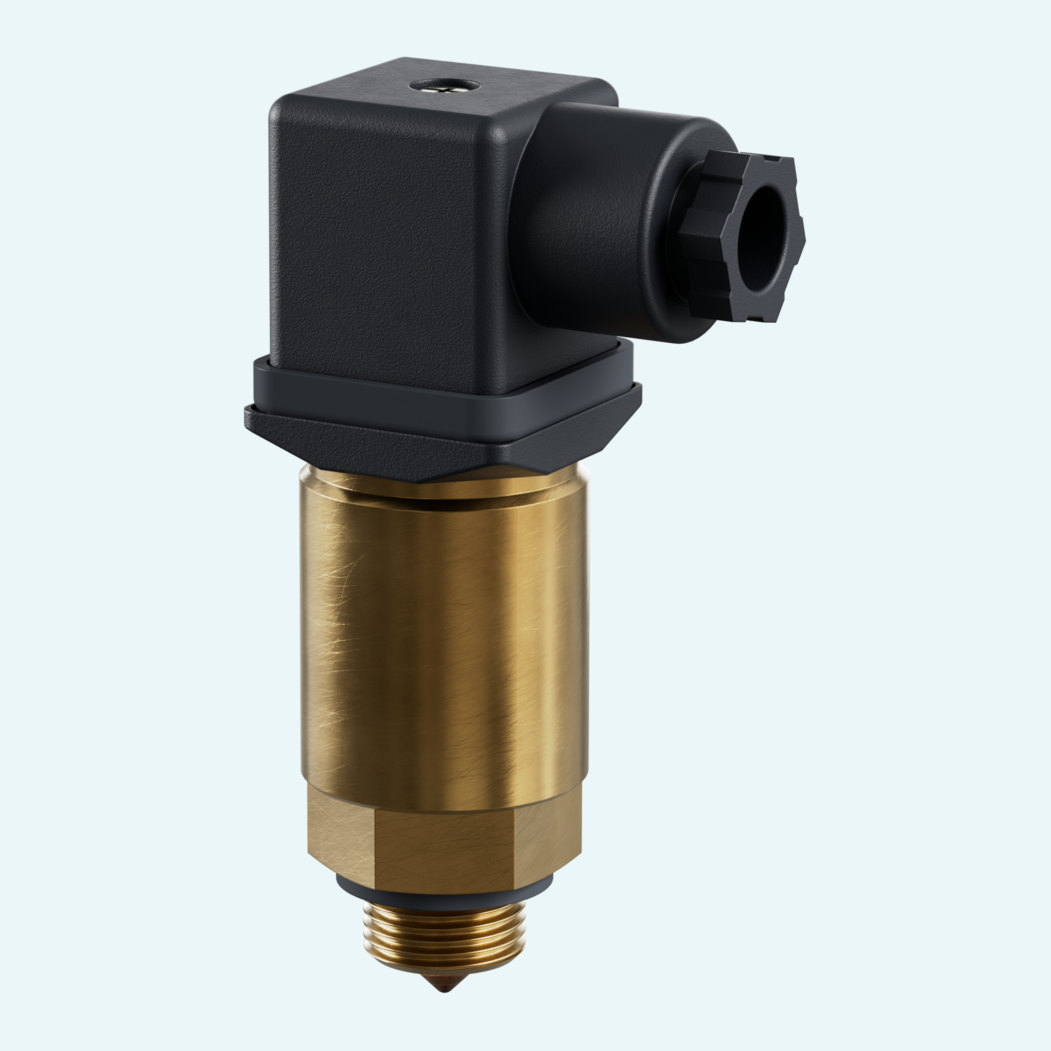

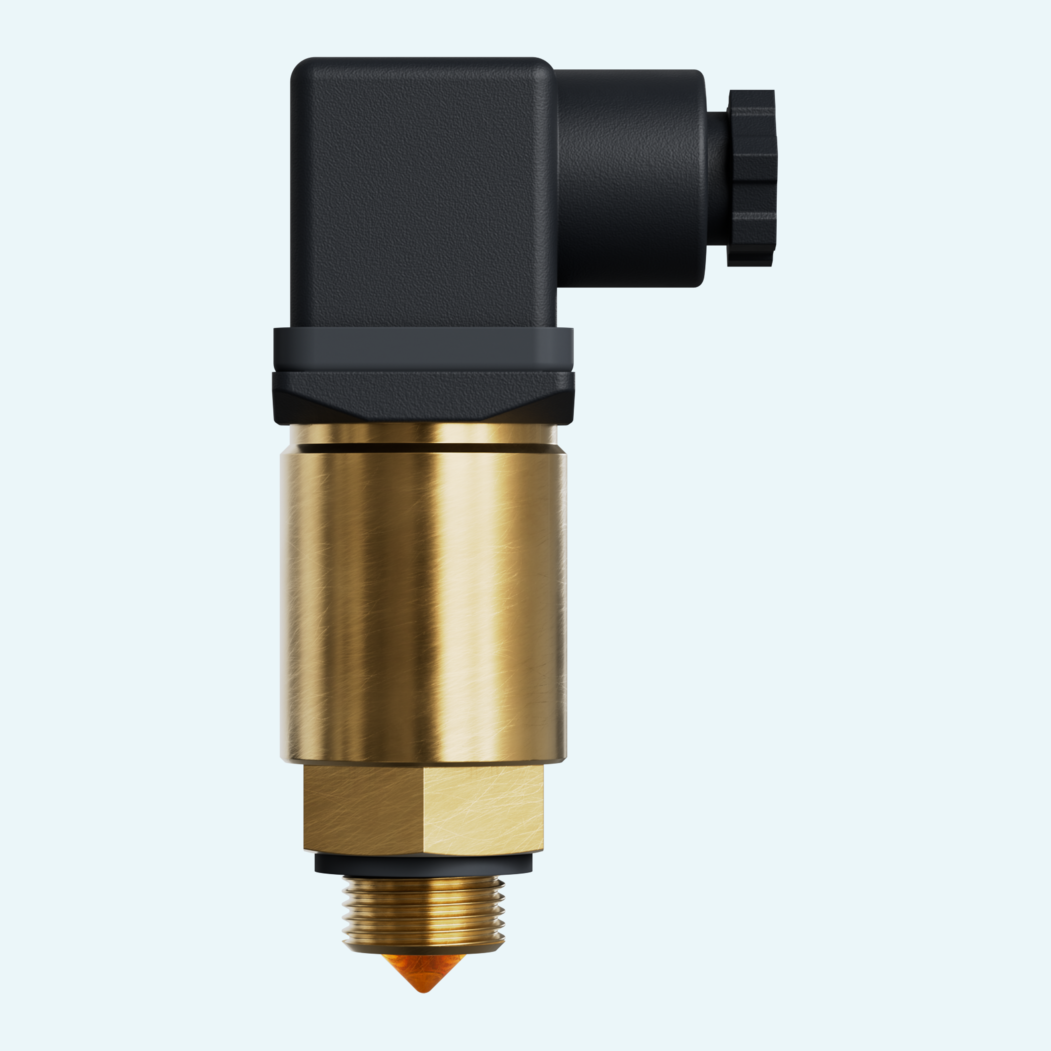

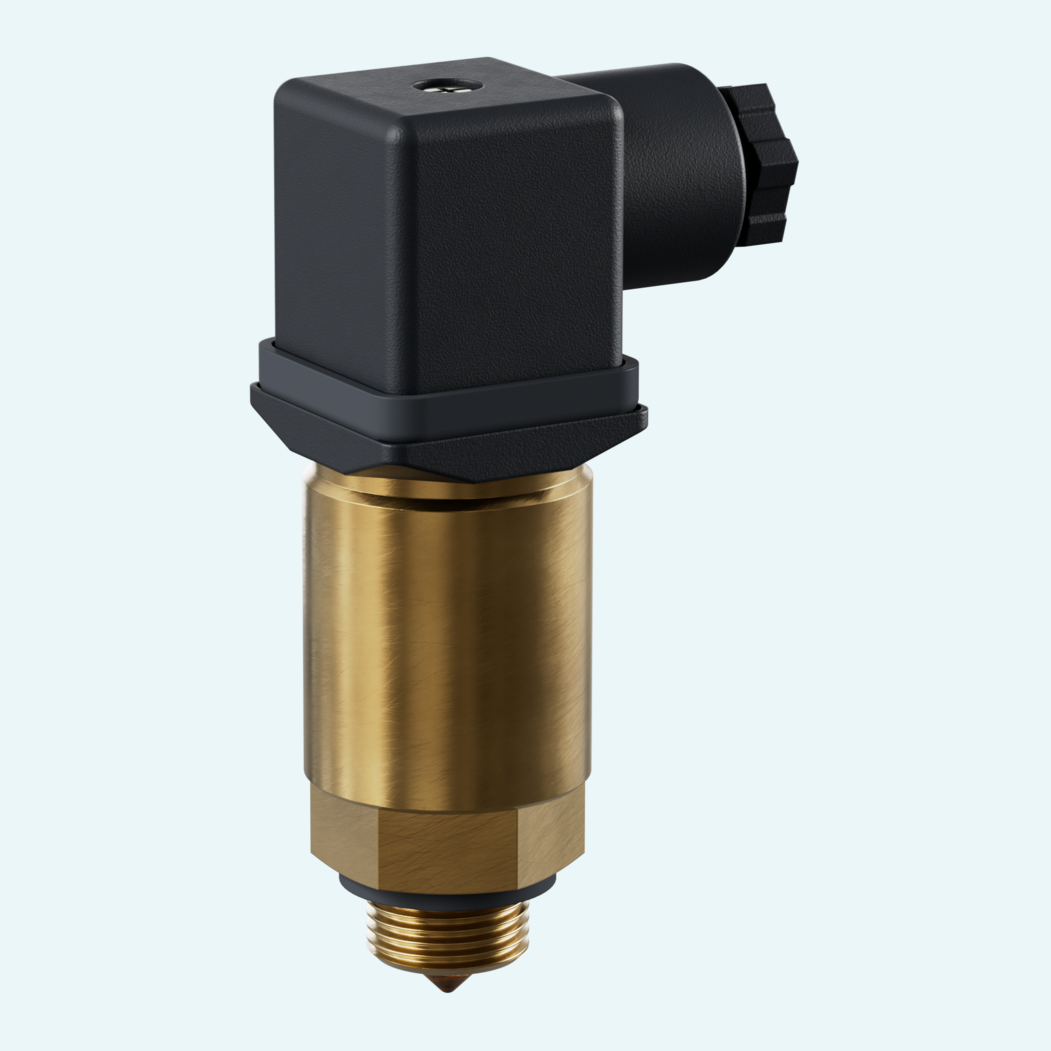

I serbatoi compatti e le installazioni con montaggio laterale necessitano di un sensore di livello che reagisca in modo pulito senza aggiungere punti di usura meccanica. Questo sensore di livello ottico rileva la presenza di liquido attraverso un prisma in polisulfone con trasmettitore-ricevitore a infrarossi integrato, rendendolo particolarmente adatto al controllo di livello in liquidi traslucidi, compresi i liquidi colorati.
Il principio di rilevamento è semplice e affidabile. Quando il prisma viene immerso, il suo indice di rifrazione cambia e disperde gran parte del fascio infrarosso nel liquido, causando la commutazione dello stato dell'uscita. Privo di parti in movimento, con costruzione ermetica ed elettronica sigillata, il sensore è progettato per un funzionamento affidabile nelle applicazioni industriali di controllo di livello dei liquidi.
L'integrazione nel processo è supportata da un'alimentazione di 15 – 35 Vcc, uscita push pull e opzioni di collegamento elettrico DIN 43650 IP65 o M12x1 a 4 poli IP67. Il sensore è disponibile con corpo in ottone o AISI-316 e funziona a pressioni fino a 260 bar a 25°C o 200 bar a 85°C.
Il sensore utilizza un prisma in polisulfone con un trasmettitore-ricevitore a infrarossi. L'immersione modifica l'indice di rifrazione del prisma e commuta lo stato dell'uscita.
La serie SLO è adatta al controllo di livello di liquidi ed è particolarmente indicata per il controllo laterale di liquidi traslucidi, compresi i liquidi colorati.
Il sensore funziona con un'alimentazione di 15 – 35 Vcc e un assorbimento di corrente di 10 mA. Fornisce un'uscita push pull con un carico massimo di 3 W.
Il collegamento elettrico è disponibile con connettore DIN 43650 IP65 o presa M12x1 a 4 poli IP67.
I materiali del corpo includono ottone e AISI-316. I materiali della guarnizione piatta includono NBR e Viton, mentre la lente a prisma del sensore è in polisulfone.
Le opzioni di collegamento con filettatura maschio includono 3/8" e 1/2", con filettatura Gas UNI 228/1 e NPT su richiesta.
