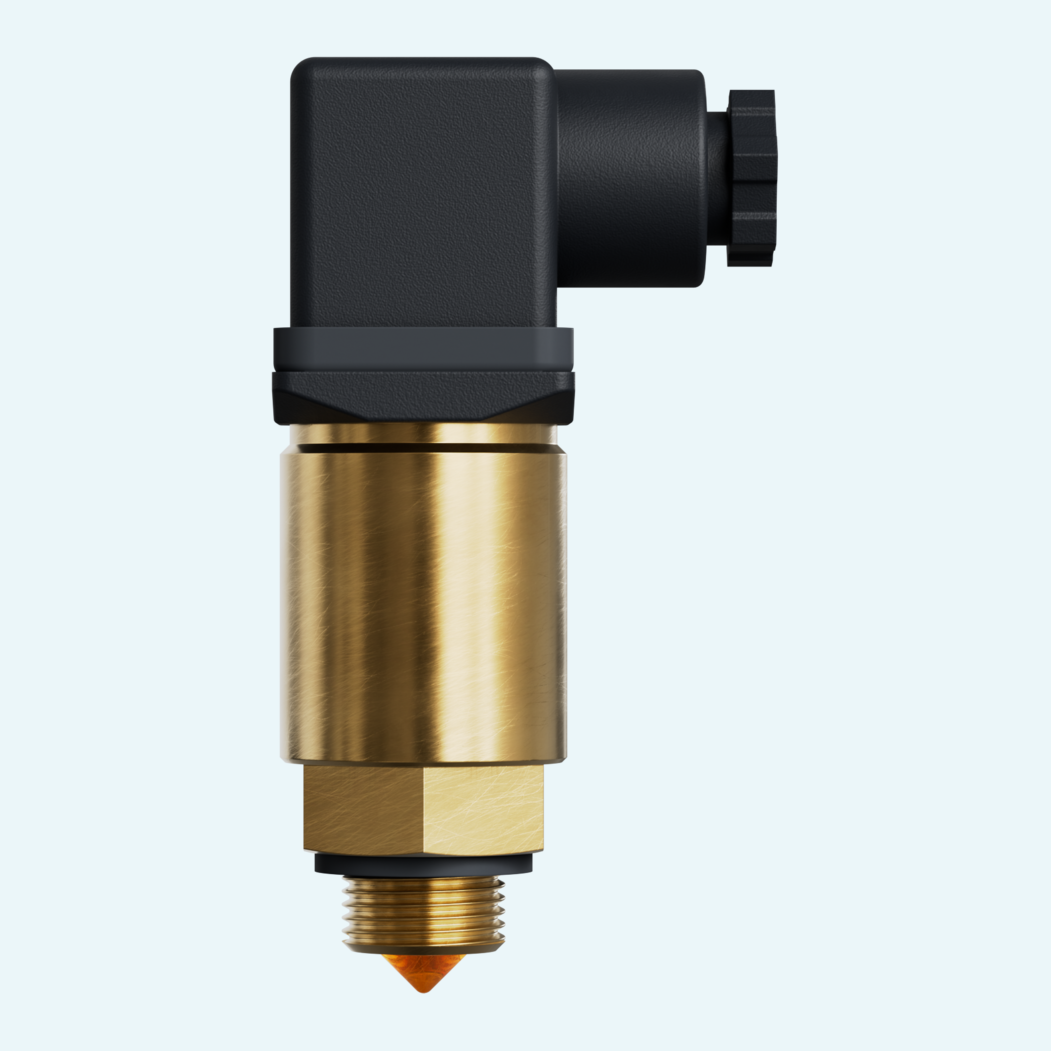

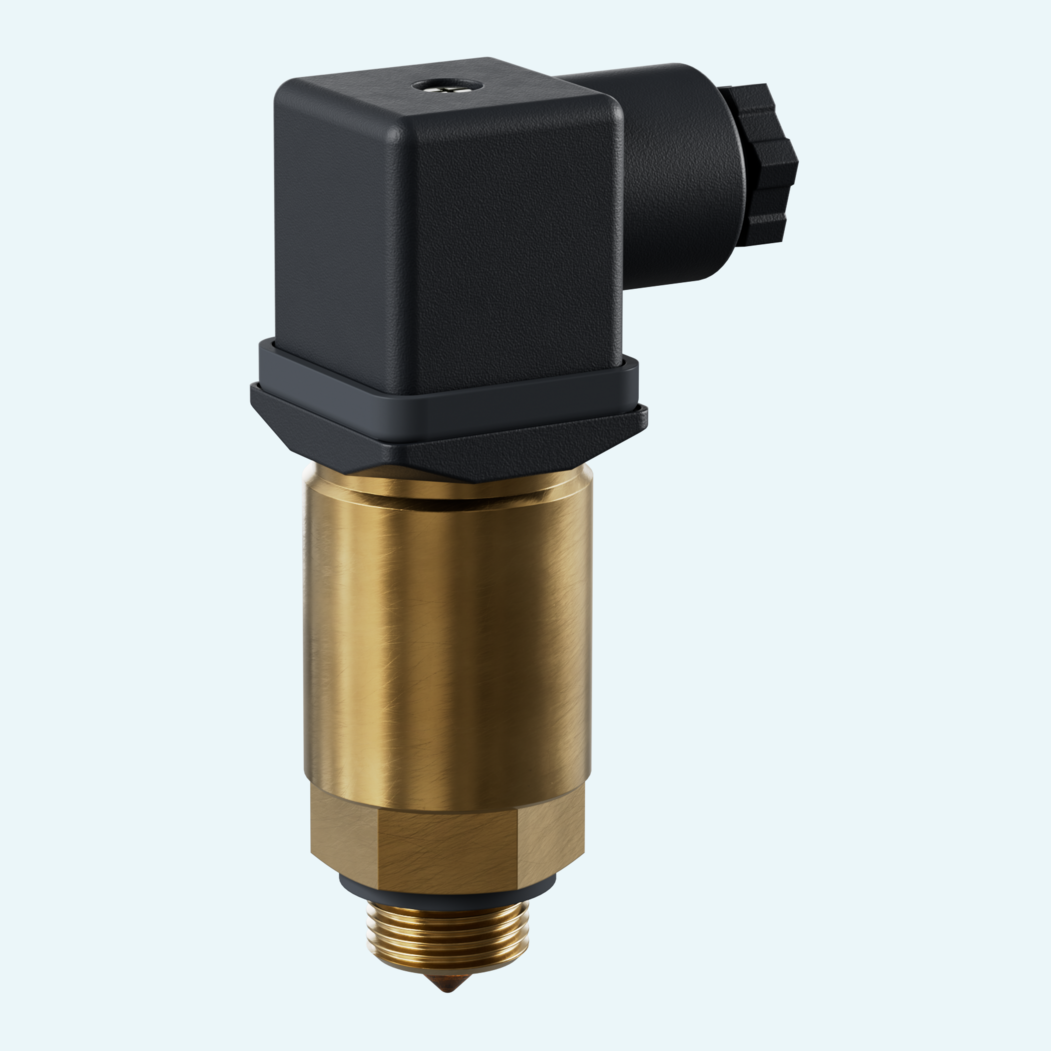

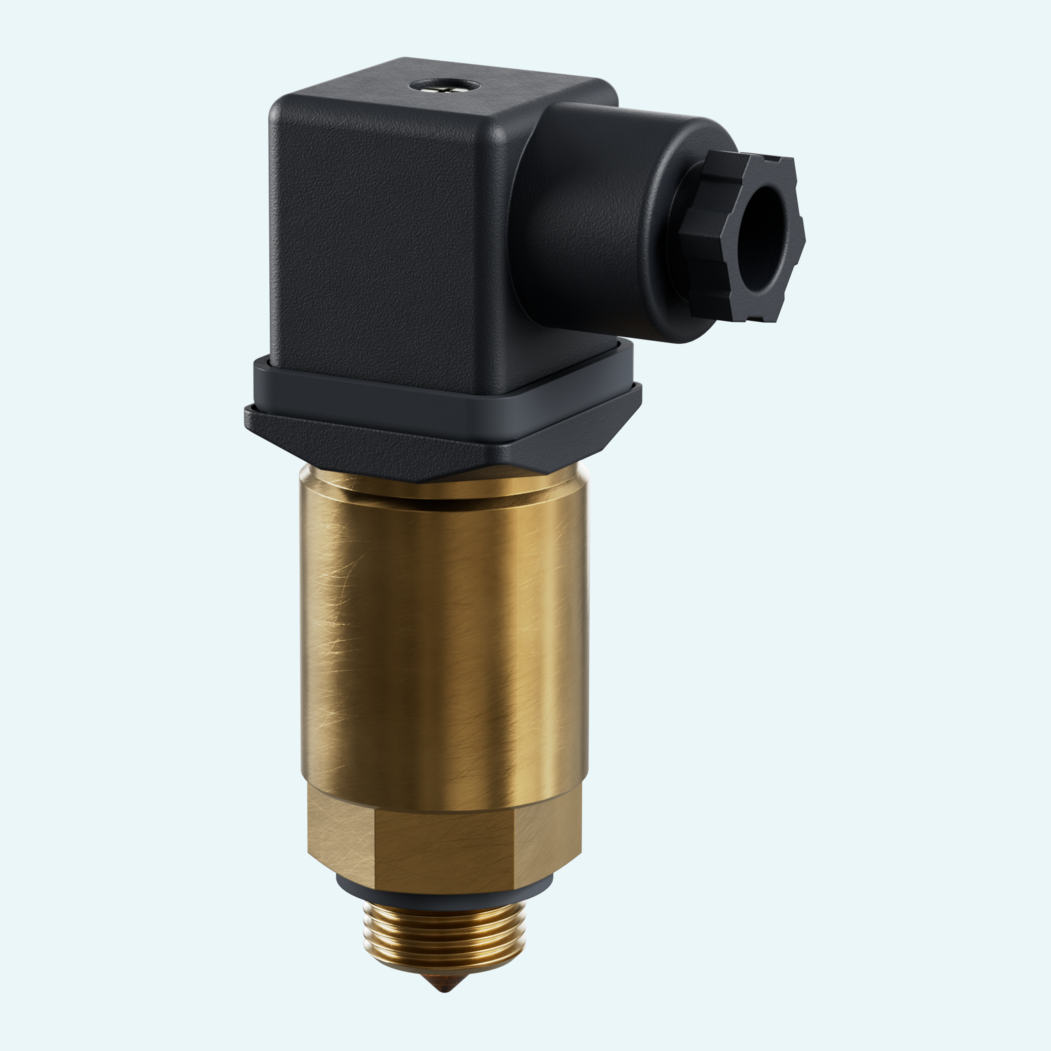

Kompakte Behälter und seitlich montierte Installationen benötigen einen Füllstandsensor, der sauber reagiert, ohne zusätzliche mechanische Verschleißstellen zu erzeugen. Dieser optische Füllstandsensor erkennt das Vorhandensein von Flüssigkeit mittels eines Polysulfonprismas mit integriertem Infrarot-Sende-/Empfangselement und eignet sich damit gut für die Füllstandkontrolle in transluzenten Flüssigkeiten, einschließlich farbiger Flüssigkeiten.
Das Messprinzip ist einfach und zuverlässig. Beim Eintauchen des Prismas ändert sich dessen Brechungsindex, wodurch ein Großteil des Infrarotstrahls in der Flüssigkeit gestreut wird und der Ausgang seinen Zustand wechselt. Ohne bewegliche Teile, mit hermetischem Aufbau und gekapselter Elektronik ist der Sensor für einen zuverlässigen Betrieb in industriellen Flüssigkeitsstandanwendungen ausgelegt.
Die Prozessintegration wird durch eine Spannungsversorgung von 15 – 35 Vcc, einen Push-Pull-Ausgang und die elektrischen Anschlussoptionen DIN 43650 IP65 oder M12x1 4-polig IP67 unterstützt. Der Sensor ist mit Gehäusematerial aus Messing oder AISI-316 erhältlich und arbeitet bei Drücken bis 260 bar bei 25 °C bzw. 200 bar bei 85 °C.
Der Sensor verwendet ein Polysulfonprisma mit einem Infrarot-Sende-/Empfangselement. Durch das Eintauchen ändert sich der Brechungsindex des Prismas, wodurch der Ausgang seinen Zustand wechselt.
Die Baureihe SLO eignet sich für die Füllstandkontrolle von Flüssigkeiten und ist besonders für die seitliche Montage zur Kontrolle transluzenter Flüssigkeiten geeignet, einschließlich farbiger Flüssigkeiten.
Der Sensor arbeitet mit einer Spannungsversorgung von 15 – 35 Vcc und einer Stromaufnahme von 10 mA. Er liefert einen Push-Pull-Ausgang mit einer maximalen Last von 3 W.
Der elektrische Anschluss ist als DIN-43650-Steckverbinder IP65 oder als M12x1-4-polige Steckverbindung IP67 erhältlich.
Als Gehäusematerialien stehen Messing und AISI-316 zur Verfügung. Die Flachdichtungen bestehen aus NBR oder Viton, die Sensorprismenlinse besteht aus Polysulfon.
Als Außengewindeanschluss stehen 3/8" und 1/2" zur Verfügung, Gas-UNI-228/1-Gewinde und NPT auf Anfrage.
