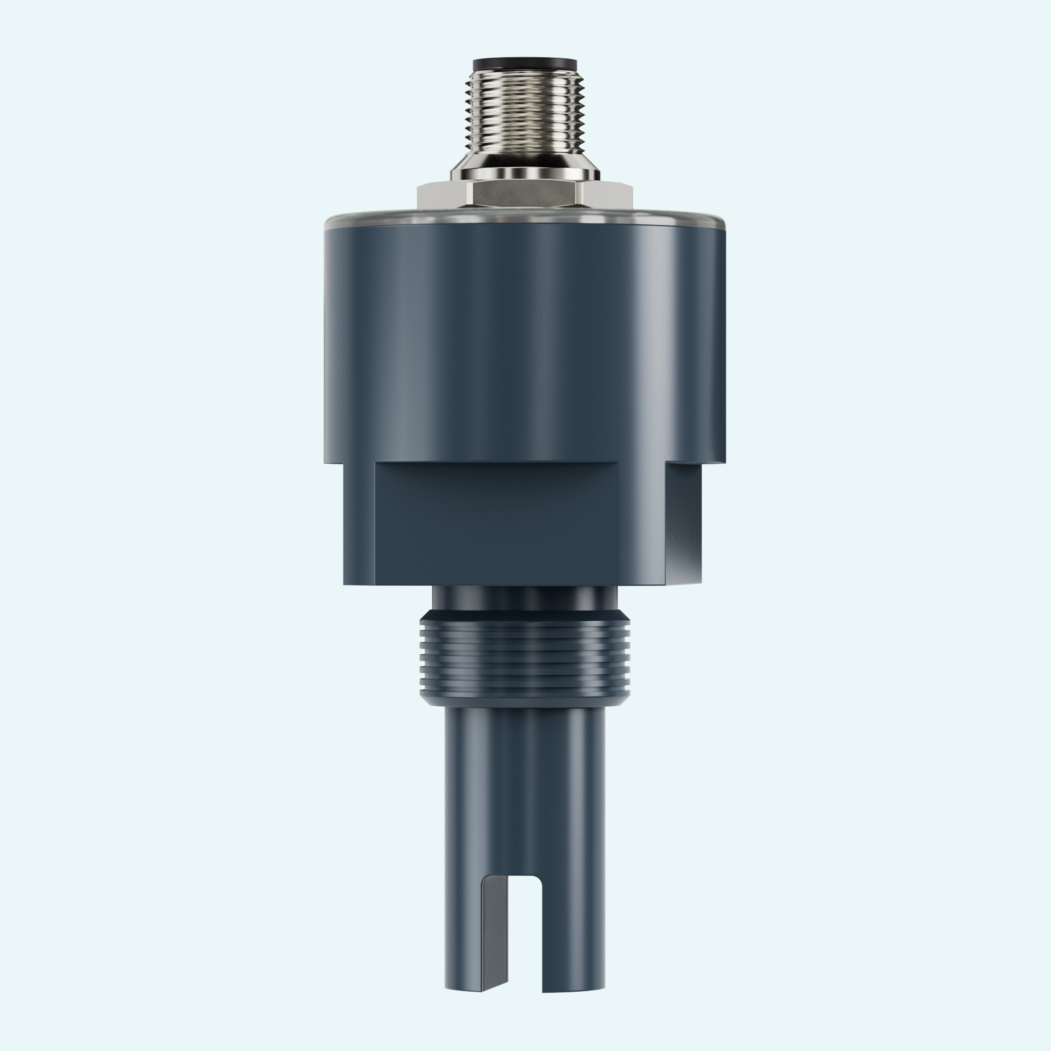

Il monitoraggio della conducibilità nei processi liquidi risulta più semplice quando la cella di misura, la compensazione e la comunicazione digitale sono riunite in un unico dispositivo compatto. CONDIX4613 misura la conducibilità specifica e la temperatura, quindi fornisce valori di processo, parametri, dati identificativi e dati diagnostici a un master, ad esempio un PLC o uno SCADA, tramite RS485 con MODBUS RTU.
Il principio a 4 elettrodi con costante di cella C = 0,4 1/cm coperto per applicazioni fino a 200 mS/cm è resistente all'inquinamento e non è influenzato da effetti di polarizzazione o dalla resistenza dei cavi, garantendo una misura affidabile nel percolato di discarica, nell'acqua di mare e nel trattamento delle acque nere a bordo delle navi.

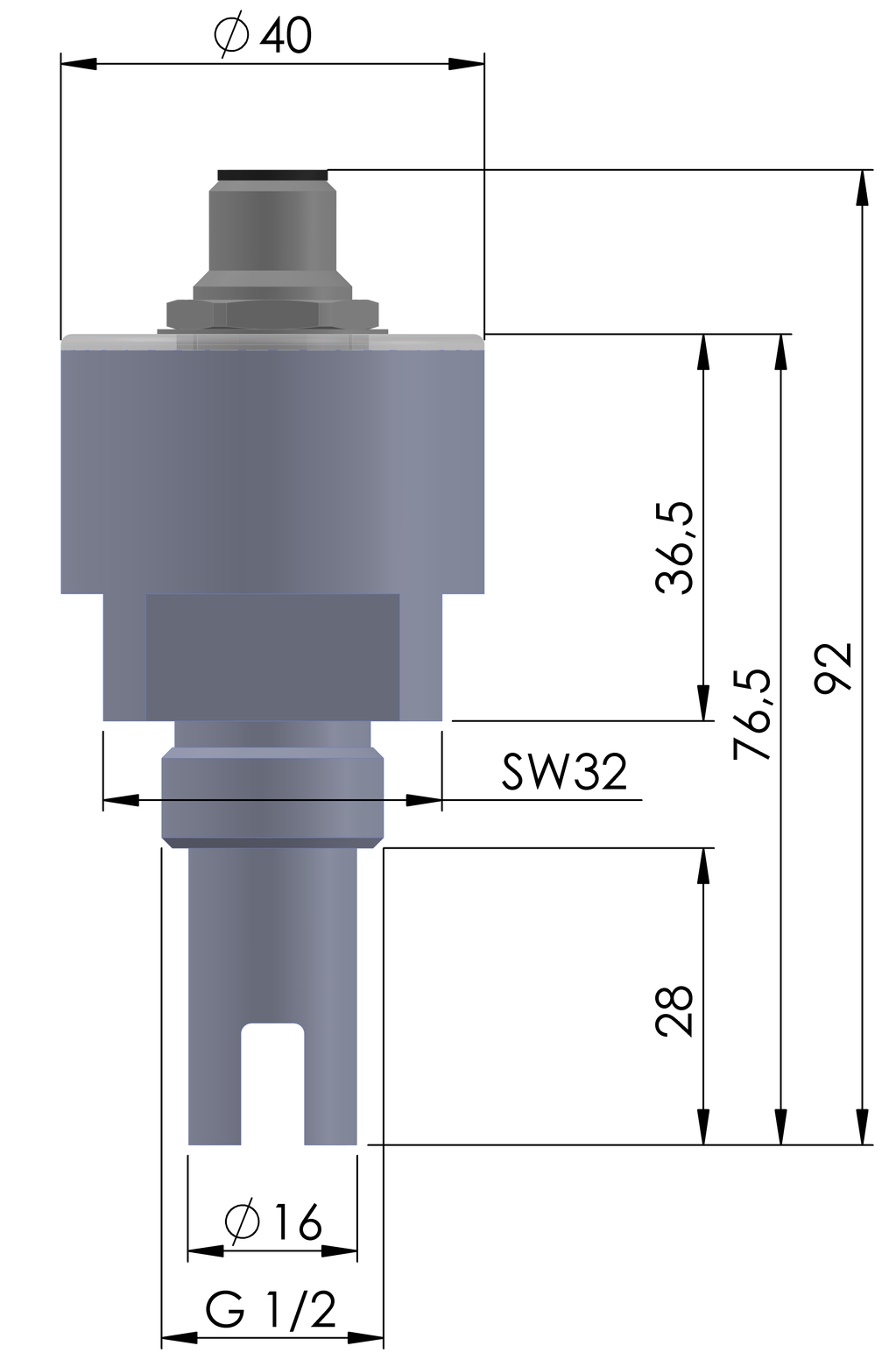

L'installazione utilizza una filettatura per tubi DIN ISO 228 (DIN 259; BSP), con attacco di processo G 1/2 A e pressione fino a un massimo di -1..16 bar. I parametri possono essere impostati tramite l'interfaccia o SENSware, mentre sei tipi di compensazione della temperatura selezionabili consentono di adattarsi al fluido.
Misura la conducibilità del fluido di processo e registra la temperatura tramite un elemento di misura Pt1000 integrato.
Trasmettitore digitale integrato — Trasmette valori e parametri a un master, ad esempio un PLC o uno SCADA.
Interfaccia RS485 Half-Duplex con MODBUS RTU e baud rate selezionabili di 1200, 2400, 4800, 9600 e 19200
I parametri del dispositivo e la configurazione degli ingressi possono essere impostati tramite l'interfaccia, il software di configurazione SENSware o MULTICON-H.
Le modalità selezionabili includono nessuna compensazione, coefficiente lineare, acque naturali, acqua ultrapura ASTM-D1125, soluzione diluita di NaCl, acqua pura acida ASTM-D5391 e acqua pura alcalina ASTM-D5391.
Il materiale del processo è costituito da PVC-U, resina di colata ed elettrodi di grafite.
Connettore rotondo a 8 poli con design in ottone nichelato.

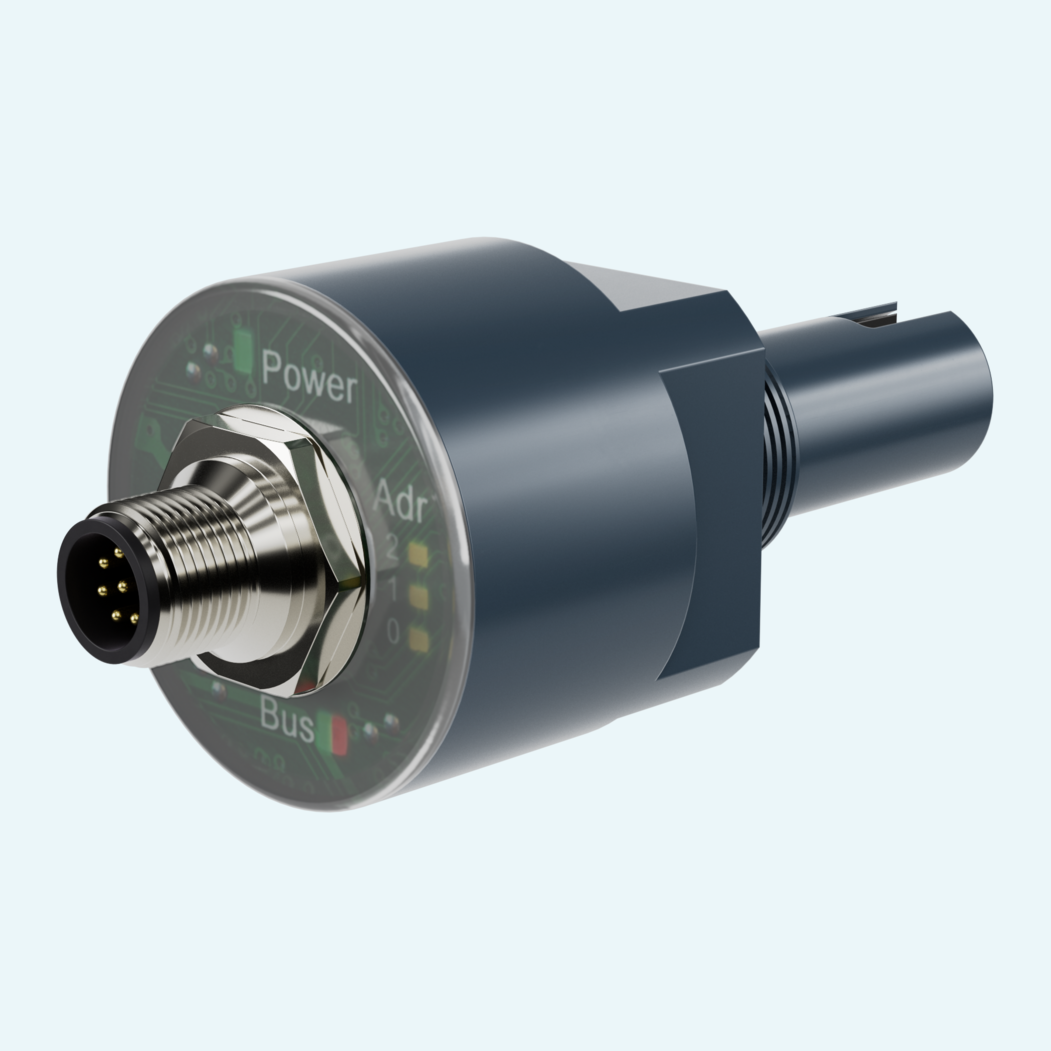

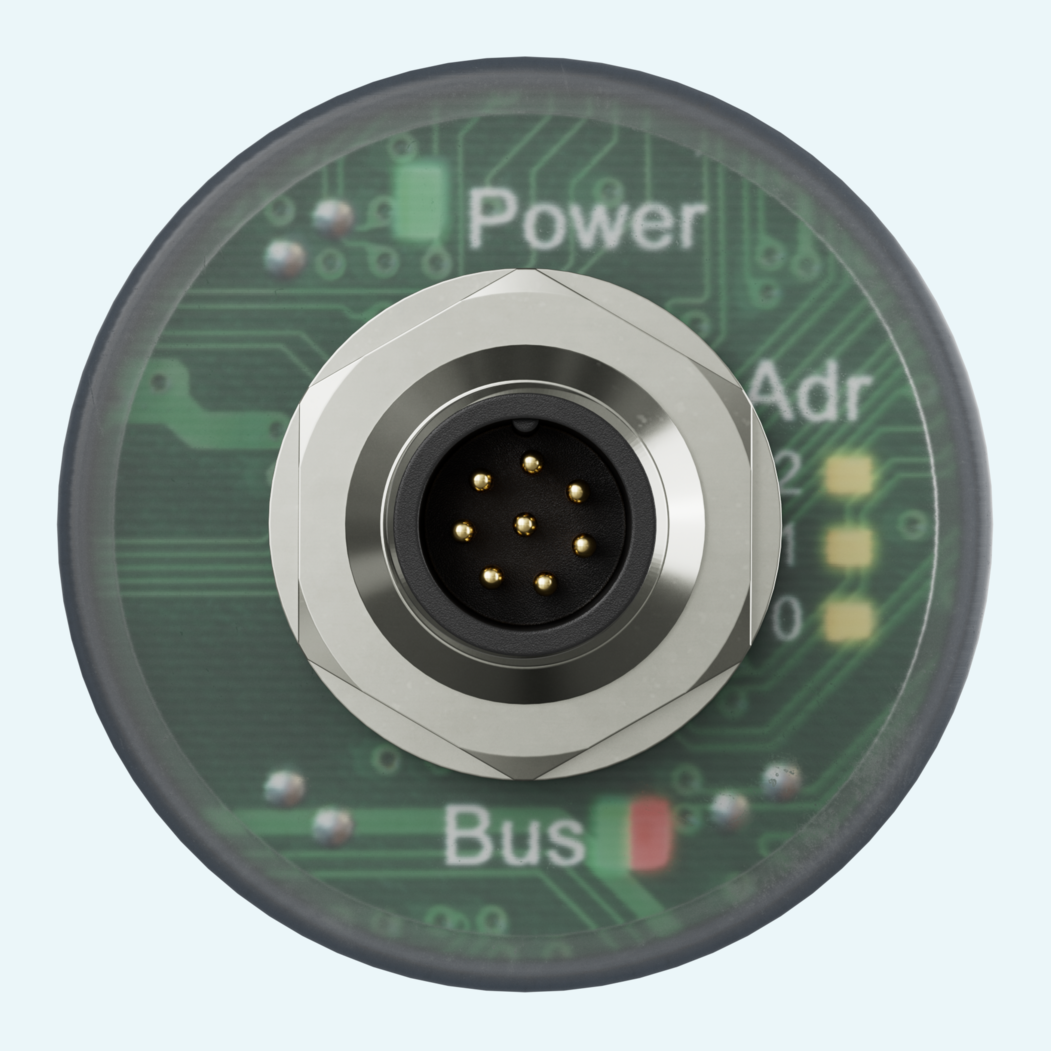

I LED indicano la tensione di alimentazione, la comunicazione bus e lo stato di indirizzamento.
| Temperatura del fluido |
-50...+200 °C
|
|---|---|
| Pressione nominale |
16 bar max.
|
| Costante di cella |
0.4 1/cm costante di cella esatta indicata sulla targhetta
|
|---|---|
| Intervallo di conducibilità |
0...200 mS/cm
|
| Precisione |
±1 % OR (>2% del valore misurato per <20μS/cm)
|
| Compensazione della temperatura |
Senza; Coefficiente di temperatura lineare; Compensazione delle acque naturali; Acqua ultrapura ASTM-D1125; Soluzione diluita di NaCl; Acqua pura acida ASTM-D5391; Acqua pura alcalina ASTM-D5391
|
| Intervallo di temperatura |
-50...+200 °C
|
| Sensore di temperatura |
Pt1000, Class A
|
| Condensa |
not permitted
|
|---|---|
| Grado di protezione involucro |
IP67
|
| Temperatura di esercizio |
-10...+60 °C
|
| Temperatura di stoccaggio |
-10...+60 °C
|
| Peso |
160 g
|
|---|
| Conforme alla marcatura CE |
Sì
|
|---|
| Velocità di trasmissione |
1200, 2400, 4800, 9600, 19200
|
|---|---|
| Tipo di interfaccia |
RS485
|
| Tipo di protocollo di comunicazione |
Modbus RTU
|

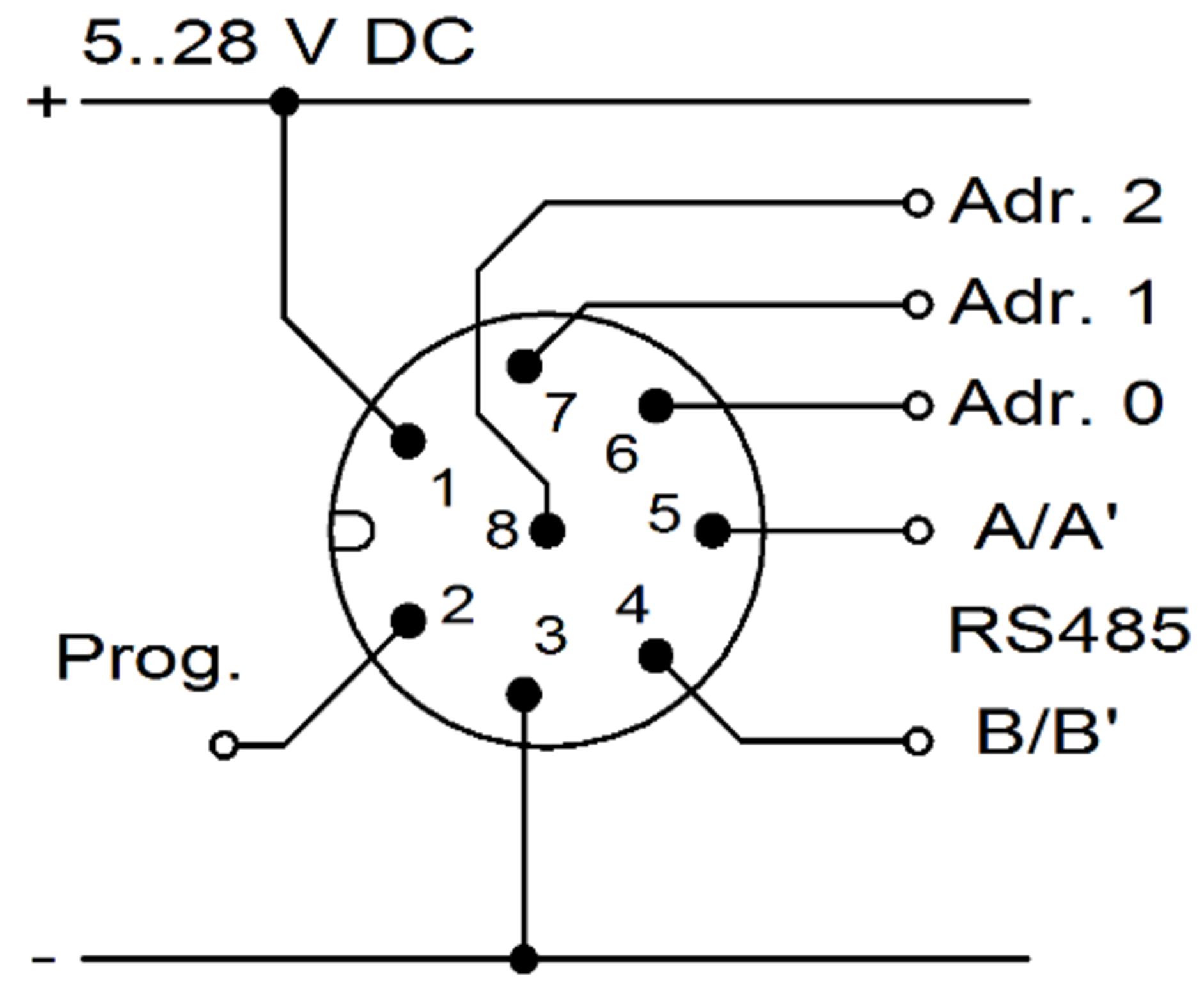

| Tipo di collegamento elettrico |
8 pole round connector plug M12x1
Per 8-pin round plug connector M12x1 IP67: M12 8-pole circular connector |
|---|---|
| Materiale |
Brass nickel-plated
Per 8-pin round plug connector M12x1 IP67: Brass nickel-plated |
| Alimentazione |
4.7...28 V
|
|---|---|
| Assorbimento di corrente |
max. 60 mA
|
| Parti a contatto con il fluido |
PVC-U, Casting resin, Graphite
|
|---|---|
| Attacco al processo |
Per Cylindrical thread G ½ A: G ½"A
|
