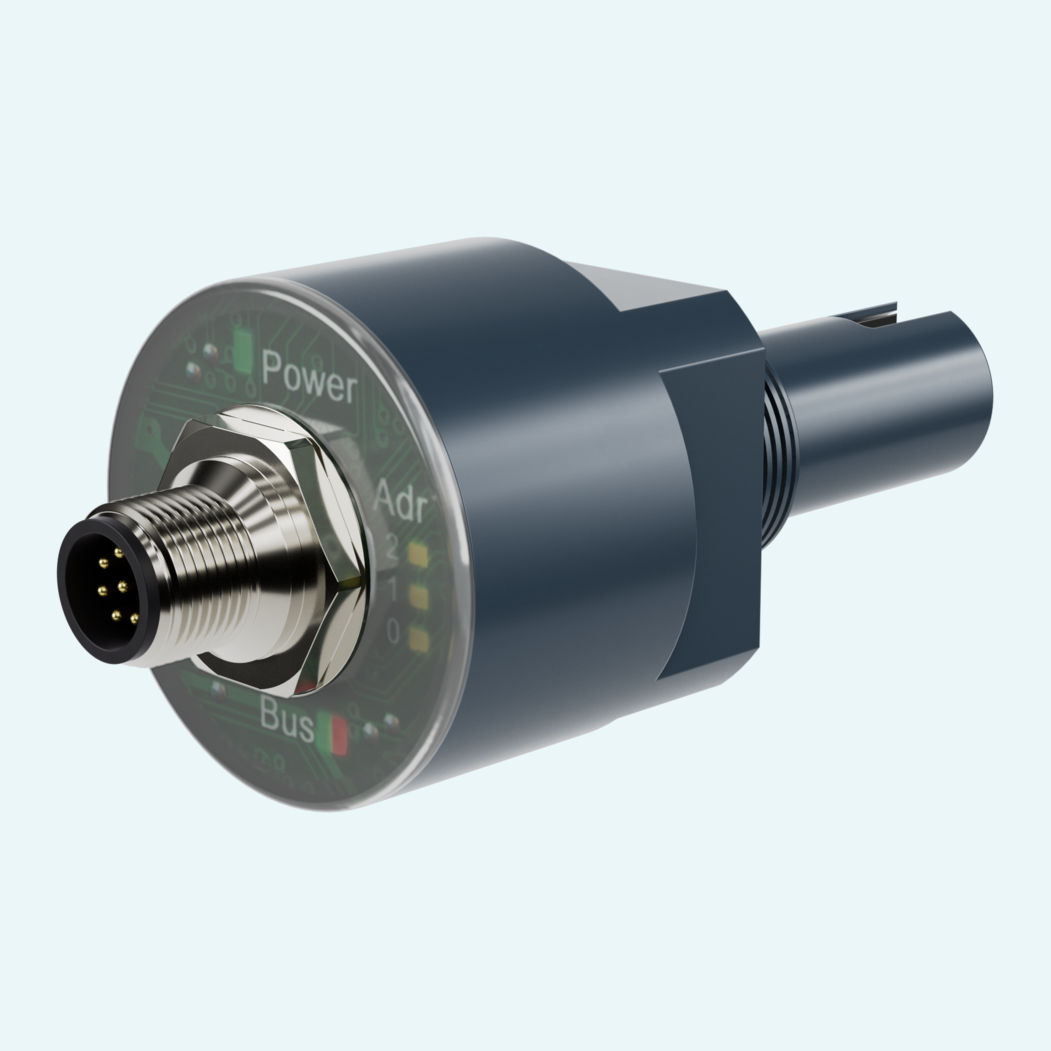

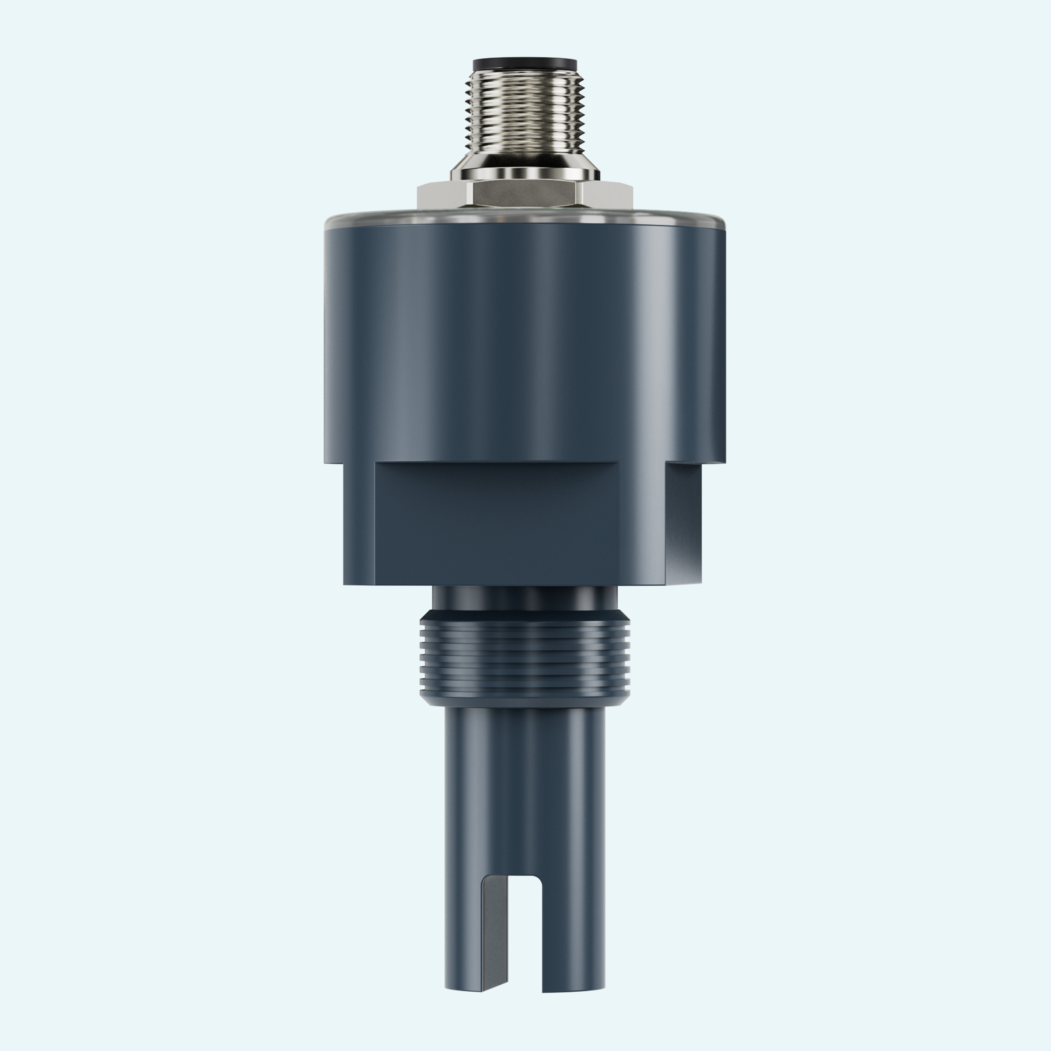

Die Leitfähigkeitsüberwachung in flüssigen Prozessen wird einfacher, wenn Messzelle, Kompensation und digitale Kommunikation in einem kompakten Gerät vereint sind. CONDIX4613 misst die spezifische Leitfähigkeit und die Temperatur und stellt Prozesswerte, Parameter, Identifikationsdaten und Diagnosedaten über RS485 mit MODBUS RTU einem Master wie SPS oder SCADA zur Verfügung.
Das 4-Elektroden-Prinzip mit Zellkonstante C = 0,4 1/cm deckt Anwendungen bis 200 mS/cm ab. Es ist unempfindlich gegen Verschmutzung und wird nicht durch Polarisationseffekte oder Leitungswiderstand beeinflusst, was eine zuverlässige Messung in Deponiesickerwasser, Meerwasser und der Schwarzwasseraufbereitung auf Schiffen unterstützt.
Die Installation erfolgt über Rohrgewinde DIN ISO 228 (DIN 259; BSP) mit Prozessanschluss G 1/2 A und einem Druck bis max. -1..16 bar. Die Parameter können über die Schnittstelle oder SENSware angepasst werden, während sechs wählbare Temperaturkompensationsarten helfen, die Einstellung an die Flüssigkeit anzupassen.
Misst die Leitfähigkeit flüssiger Medien und erfasst die Temperatur mit einem integrierten Pt1000-Messelement.
Integrierter Digitaltransmitter — übermittelt Werte und Parameter an einen Master wie SPS oder SCADA.
RS485-Halbduplex-Schnittstelle mit MODBUS RTU und wählbaren Baudraten von 1200, 2400, 4800, 9600 und 19200
Geräteparameter und Eingangskonfiguration können über die Schnittstelle, die SENSware-Konfigurationssoftware oder MULTICON-H angepasst werden.
Wählbare Modi umfassen keine Kompensation, linearen Koeffizienten, natürliche Wässer, ASTM-D1125 Reinstwasser, NaCl-verdünnte Lösung, ASTM-D5391 saures Reinwasser und ASTM-D5391 alkalisches Reinwasser.
Das Prozessmaterial besteht aus PVC-U, Gießharz und Grafitelektroden.
8-poliger Rundsteckverbinder mit vernickeltem Messingdesign.

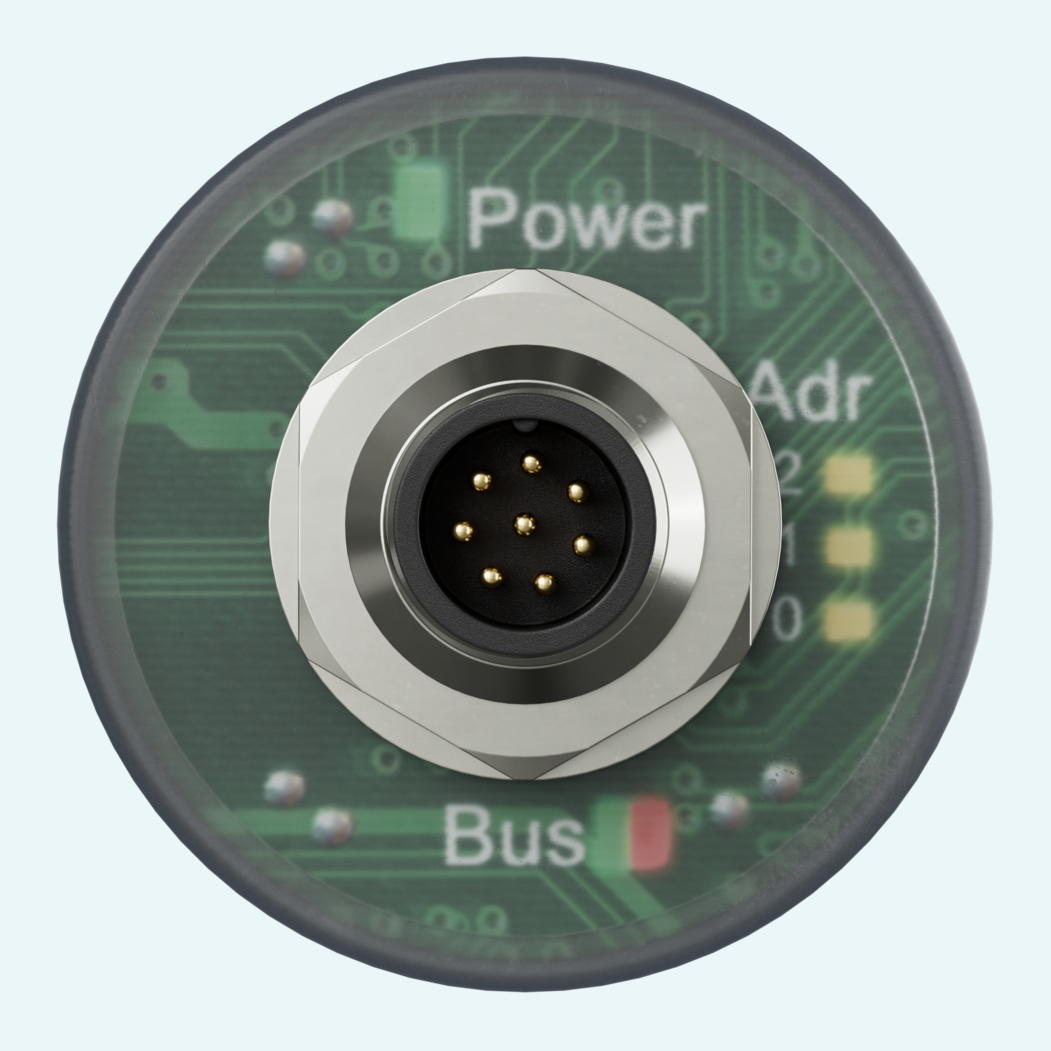

LEDs zeigen die Spannungsversorgung, die Buskommunikation und den Adressierungsstatus an.
| Medientemperatur |
-50...+200 °C
|
|---|---|
| Nenn-Druck |
16 bar max.
|
| Zellkonstante |
0.4 1/cm exakte, auf dem Typenschild angegebene Zellkonstante
|
|---|---|
| Leitfähigkeitsbereich |
0...200 mS/cm
|
| Genauigkeit |
±1 % OR (>2 % des Messwerts bei <20 μS/cm)
|
| Temperaturkompensation |
Ohne; Linearer Temperaturkoeffizient; Kompensation natürlicher Gewässer; ASTM-D1125 Reinstwasser; NaCl-Verdünnungslösung; ASTM-D5391 saures Reinwasser; ASTM-D5391 alkalisches Reinwasser
|
| Temperaturmessbereich |
-50...+200 °C
|
| Temperatursensor |
Pt1000, Class A
|
| Kondensation |
not permitted
|
|---|---|
| Schutzart Gehäuse |
IP67
|
| Betriebstemperatur |
-10...+60 °C
|
| Lagertemperatur |
-10...+60 °C
|
| Gewicht |
160 g
|
|---|
| CE-Konformität |
Ja
|
|---|
| Baudrate |
1200, 2400, 4800, 9600, 19200
|
|---|---|
| Schnittstellentyp |
RS485
|
| Art des Kommunikationsprotokolls |
Modbus RTU
|

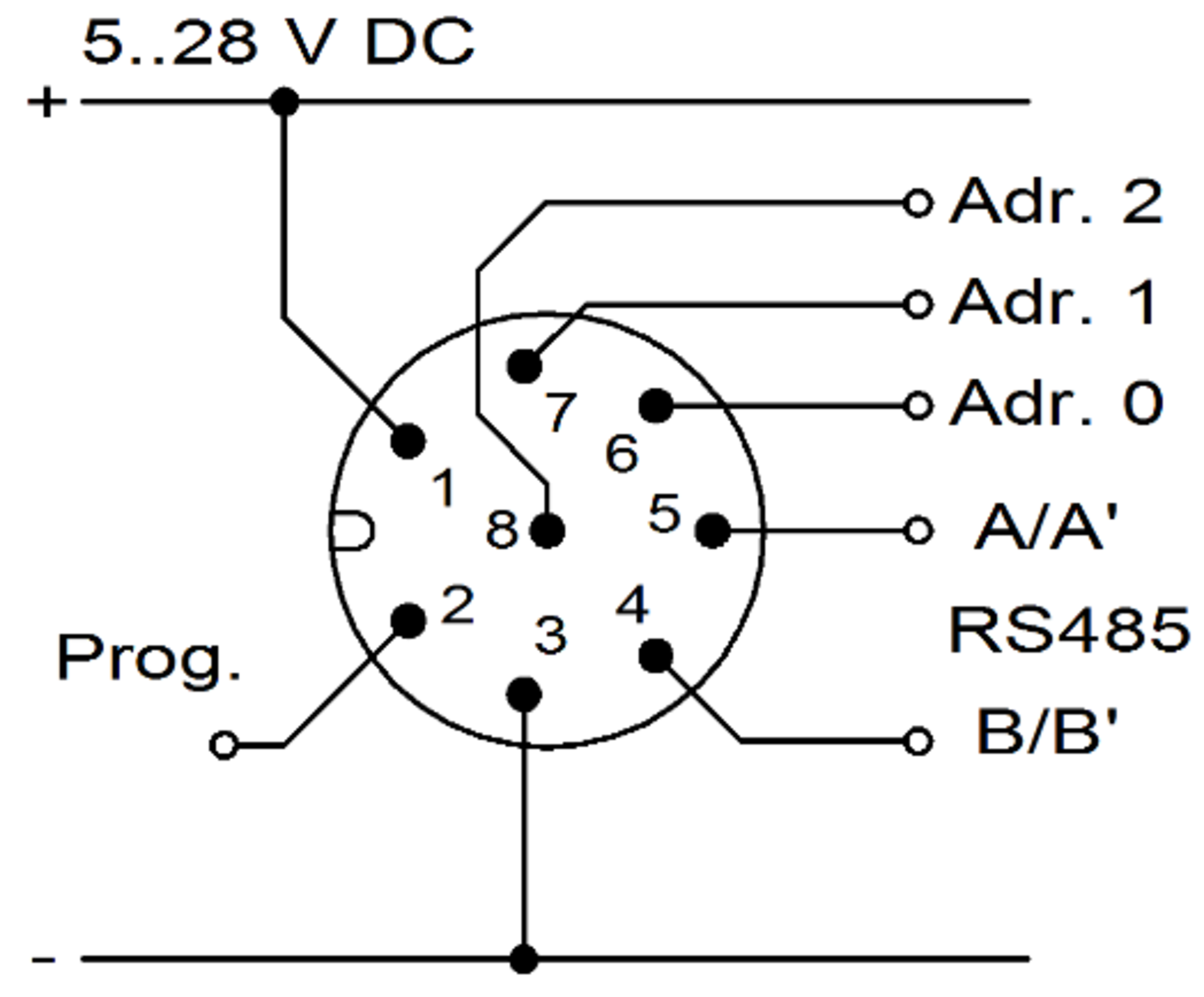

| Art des elektrischen Anschlusses |
8 pole round connector plug M12x1
Für 8-pol. Rundsteckverbinder M12x1 IP67: M12 8-pole circular connector |
|---|---|
| Material |
Brass nickel-plated
Für 8-pol. Rundsteckverbinder M12x1 IP67: Brass nickel-plated |
| Stromversorgung |
4.7...28 V
|
|---|---|
| Stromaufnahme |
max. 60 mA
|
| Medienberührte Teile |
PVC-U, Casting resin, Graphite
|
|---|---|

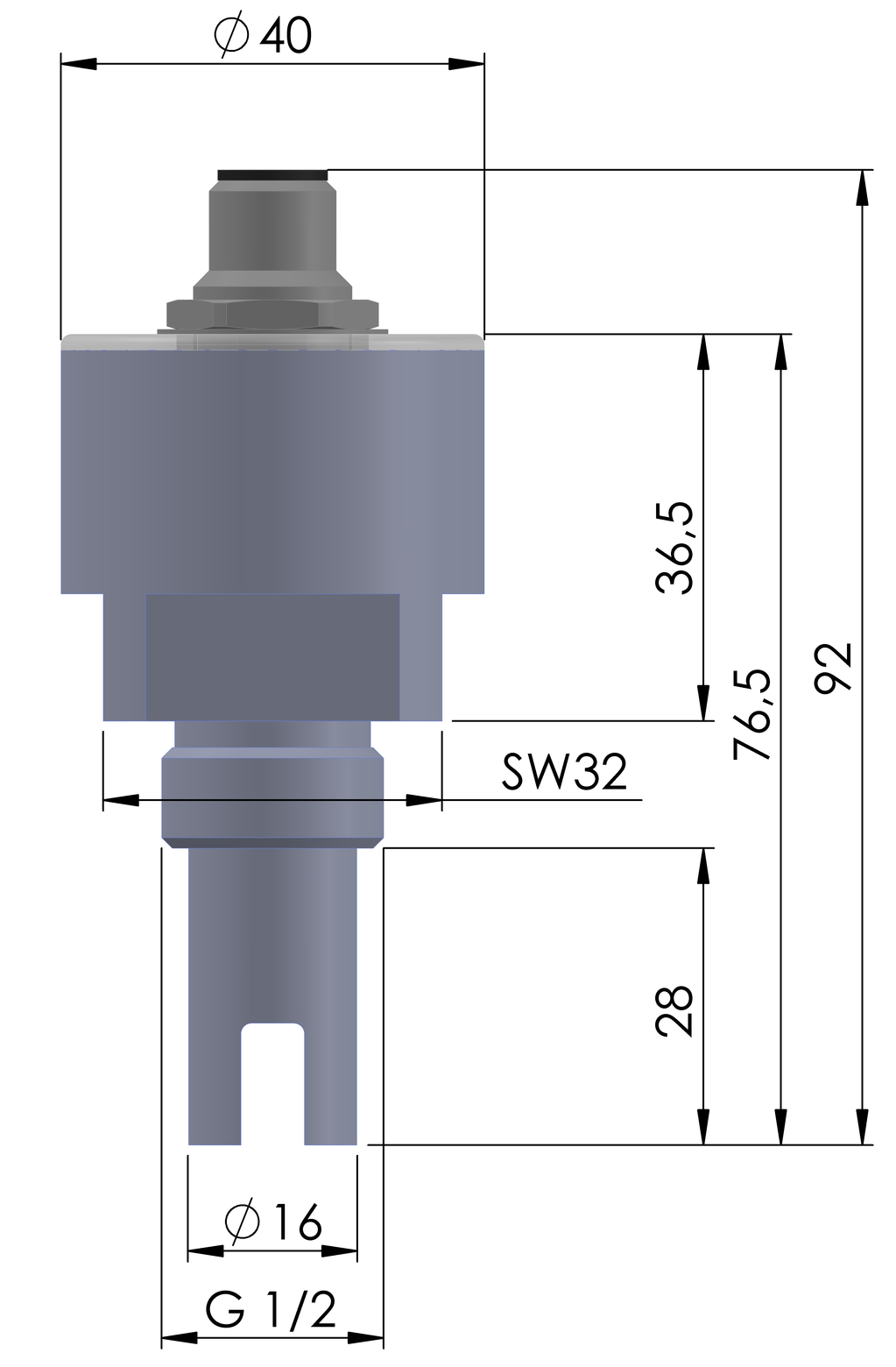

| Prozessanschluss |
Für Zyl. Einschraubgewinde G ½ A: G ½"A
|
