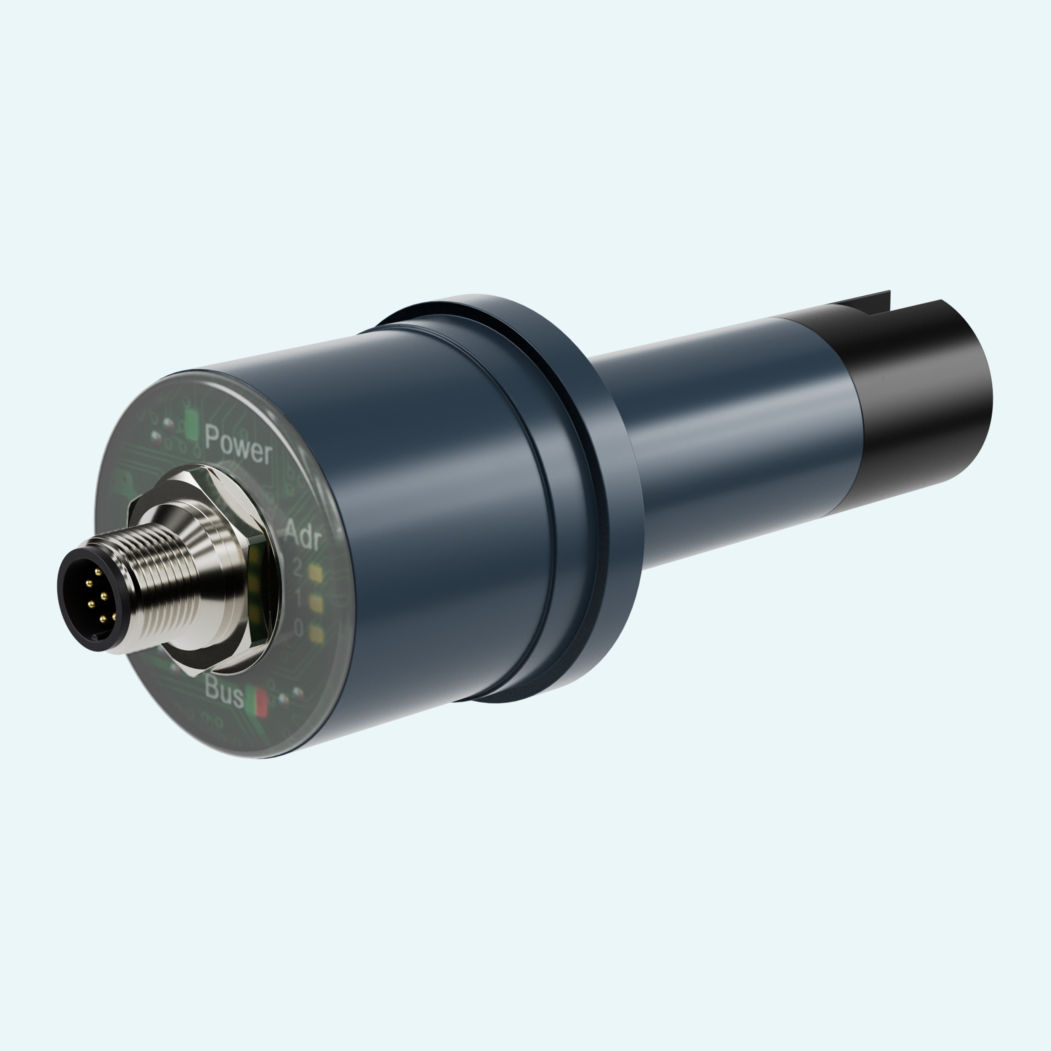

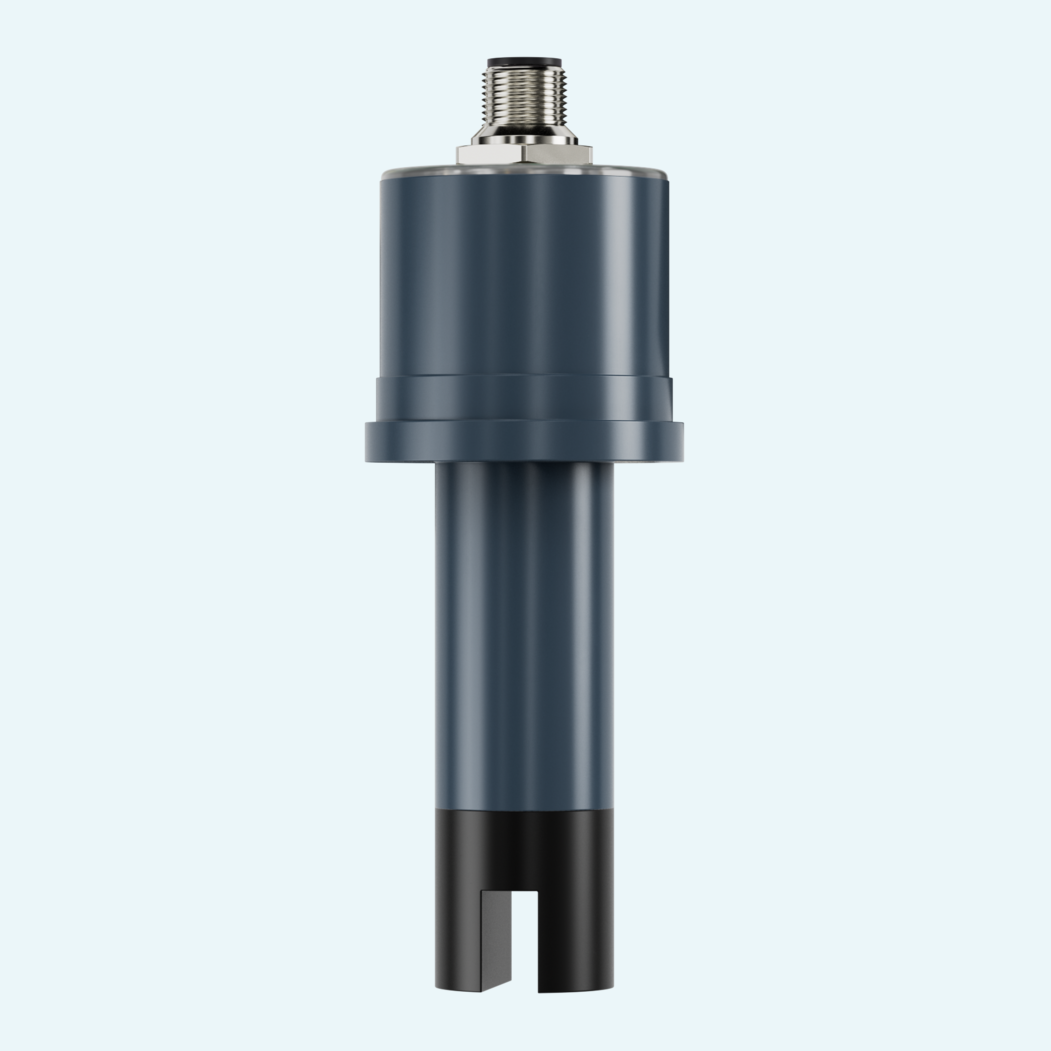

Die Leitfähigkeitsmessung in anspruchsvollen Wasseranwendungen erfordert stabile Werte, auch wenn die Medien leitfähig, verschmutzt oder schwer zu handhaben sind. CONDIX4213 misst die spezifische Leitfähigkeit flüssiger Medien und stellt einem übergeordneten System Prozesswerte, Identifikationsdaten und Diagnosedaten über RS485 mit Modbus-RTU-Protokoll bereit.
Das 4-Elektroden-Messprinzip mit einer Zellkonstante von C0,5 1/cm unterstützt Anwendungen bis 500 mS/cm und reduziert den Einfluss von Verschmutzung, Polarisationseffekten und Leitungswiderstand. Dadurch eignet sich der Umformer gut für Sickerwasser auf Deponien, Meerwasser und die Schwarzwasseraufbereitung auf Schiffen.
Die Inbetriebnahme bleibt praxisnah: Parameter und Eingangskonfiguration lassen sich über die Schnittstelle oder SENSware einstellen, während wählbare Temperaturkompensationsfunktionen die Messung an die Anwendung anpassen. Die Schutzart IP67 und das PVC-U-Prozessmaterial unterstützen eine zuverlässige Integration.
Misst die spezifische Leitfähigkeit flüssiger Medien und erfasst die Temperatur mit einem integrierten Pt1000-Messelement.
Stellt Leitfähigkeit, Temperatur, Systemstatus, Parameter, Identifikationsdaten und Diagnosedaten über RS485 Halbduplex bereit.
Geräteparameter und Eingangskonfiguration können über die Schnittstelle, die SENSware-Konfigurationssoftware oder MULTICON-H eingestellt werden.
Wählbare Modi umfassen keine Kompensation, lineare Koeffizienten, natürliche Gewässer, ASTM-D1125-Reinstwasser, NaCl-Verdünnungslösung, ASTM-D5391-saures Reinstwasser und ASTM-D5391-alkalisches Reinstwasser.

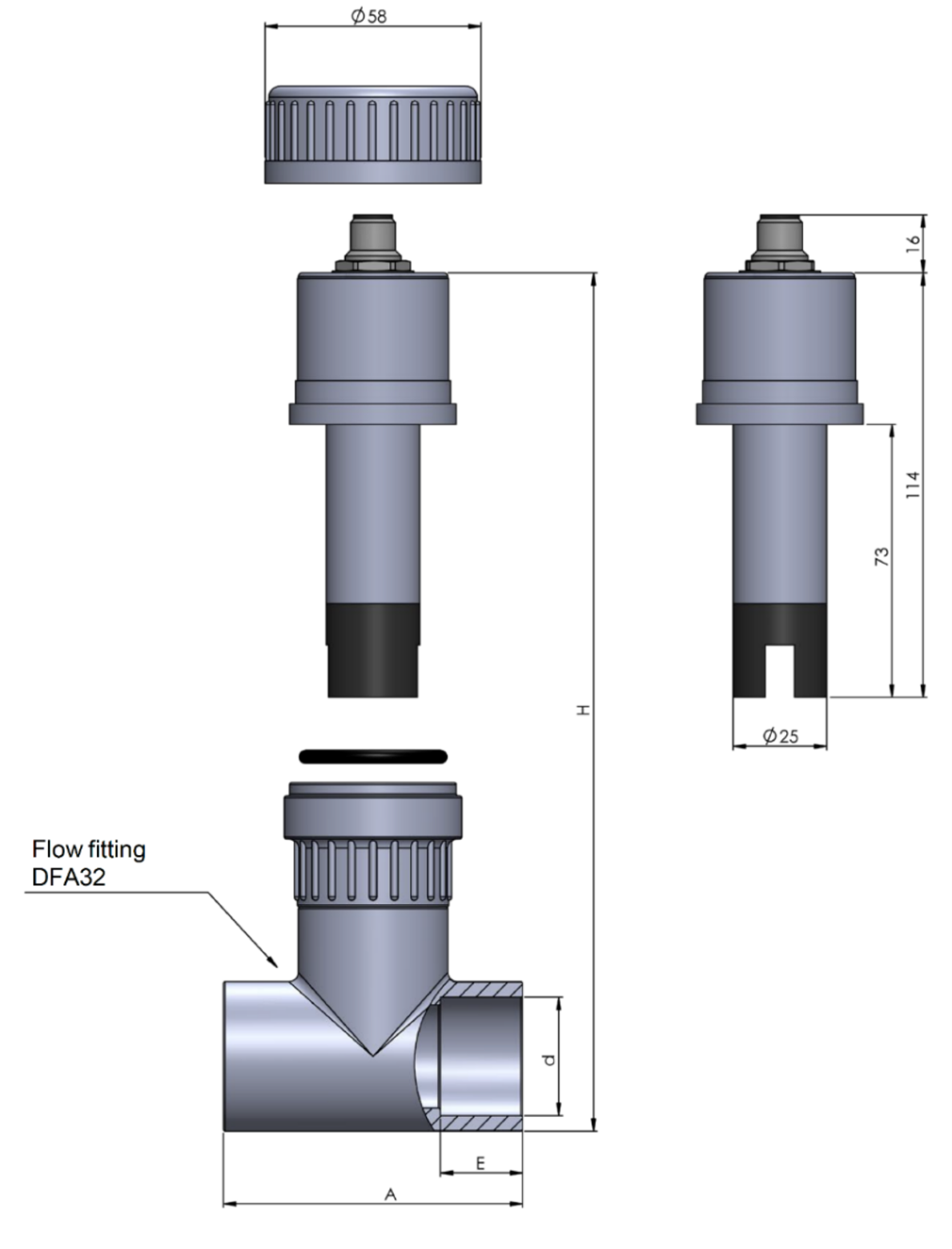

Verwendet eine PVC-Verschraubung mit Überwurfmutter und unterstützt die Installation mit PVC-U-Standardfittings.

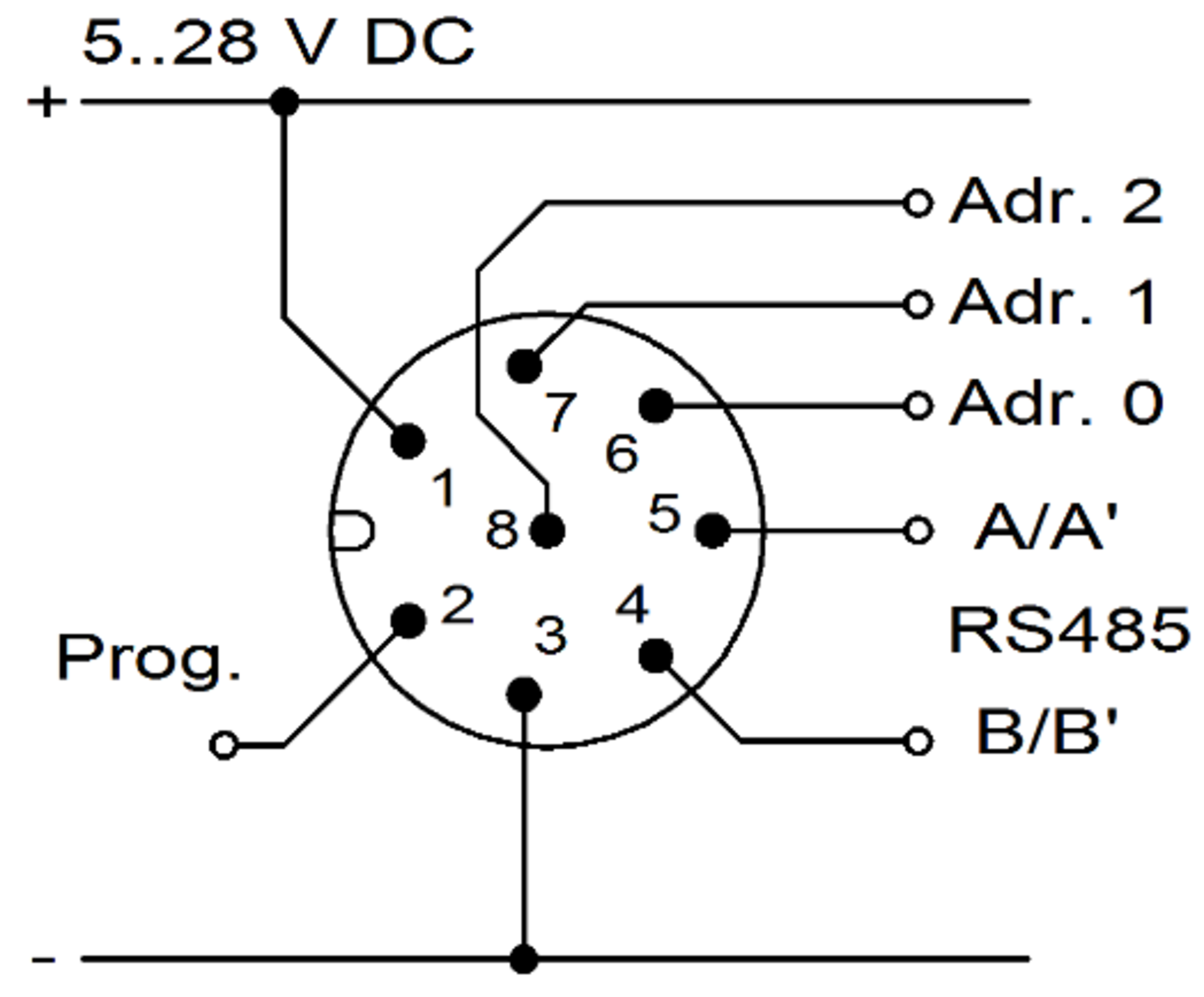

Verfügt über einen 8-poligen Rundsteckverbinder in vernickelter Messingausführung.

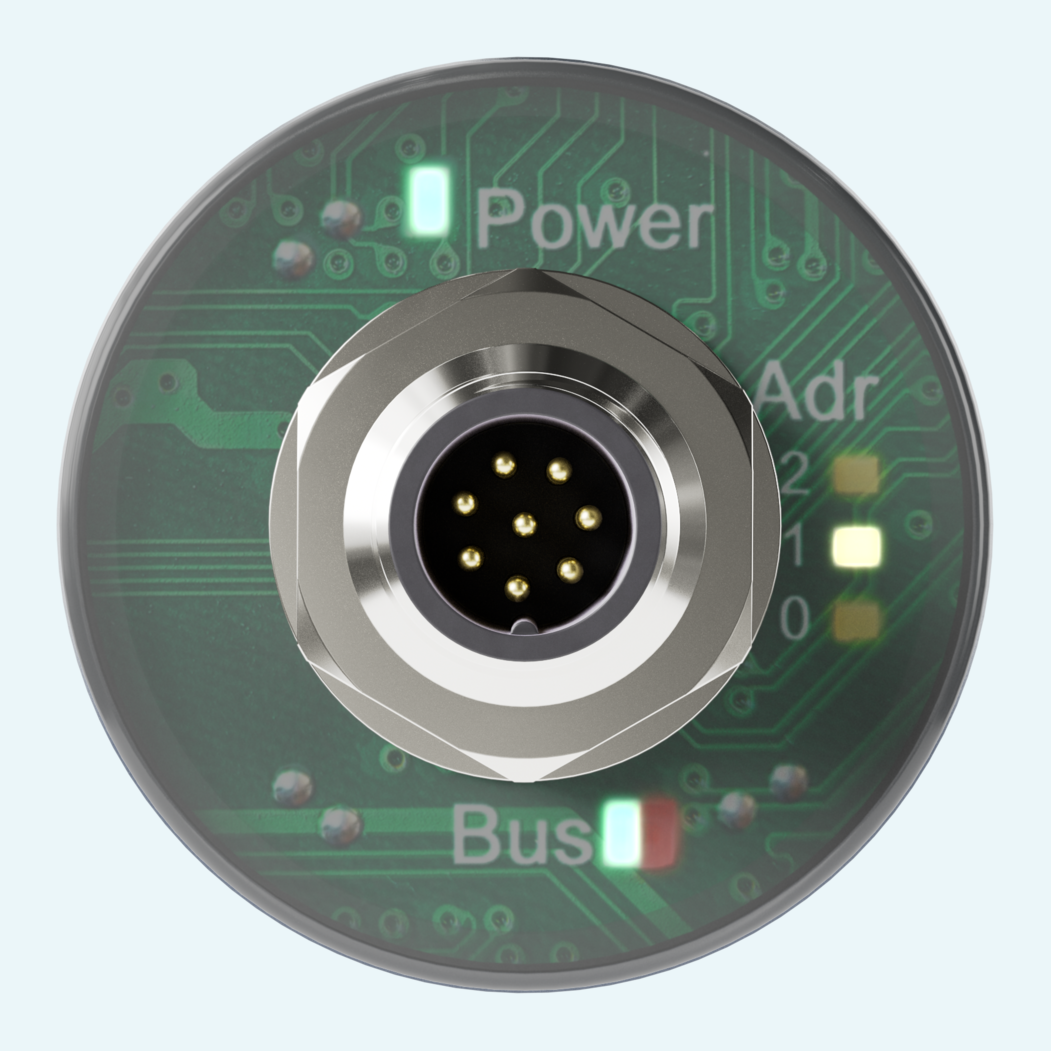

LEDs zeigen Versorgungsspannung, Buskommunikation und Adressierungsstatus an.
Die Adressierung kann über einen feldmontierbaren Buchsenstecker oder in einer Abzweigdose realisiert werden.
| Medientemperatur |
0...60 °C
|
|---|---|
| Nenn-Druck |
16 bar max.
|
| Zellkonstante |
0.5 1/cm genaue, auf dem Typenschild angegebene Zellkonstante
|
|---|---|
| Leitfähigkeitsbereich |
0...500 mS/cm
|
| Genauigkeit |
±1 % OR (>2 % vom Messwert bei <20 μS/cm)
|
| Temperaturkompensation |
Wählbar: keine Temperaturkompensation; linearer Koeffizient; Kompensation für natürliches Wasser; ASTM-D1125 Reinstwasser; NaCl-Verdünnungslösung; ASTM-D5391 saures und alkalisches Reinwasser
|
| Temperaturmessbereich |
-50...+200 °C
|
| Temperatursensor |
Pt1000, Class A
|
| Kondensation |
not permitted
|
|---|---|
| Schutzart Gehäuse |
IP67
|
| Betriebstemperatur |
-10...+60 °C
|
| Lagertemperatur |
-10...+60 °C
|
| Gewicht |
160 g
|
|---|
| CE-Konformität |
Ja
|
|---|
| Baudrate |
1200, 2400, 4800, 9600, 19200
|
|---|---|
| Schnittstellentyp |
RS485
|
| Art des Kommunikationsprotokolls |
Modbus RTU
|
| Art des elektrischen Anschlusses |
8 pole round connector plug M12x1
Für 8-pol. Rundsteckverbinder M12x1 IP67: M12 8-pole circular connector |
|---|---|
| Material |
Brass nickel-plated
Für 8-pol. Rundsteckverbinder M12x1 IP67: Brass nickel-plated |
| Stromversorgung |
4.7...28 V
|
|---|---|
| Stromaufnahme |
max. 60 mA
|
| Prozessanschluss |
PVC fitting with cap nut
|
|---|---|
| Medienberührte Teile |
PVC-U, Casting resin, Graphite
|
