Un control de nivel fiable comienza con una señal de conmutación clara. Esta unidad de control funciona con sondas conductivas de la serie SL para supervisar líquidos con baja conductividad eléctrica y activar un relé cuando el líquido alcanza la sonda.
El principio de medición emplea corriente alterna de bajo potencial, lo que ayuda a evitar la incrustación de electrodos y los efectos de perforación del depósito asociados a la corriente continua. La sensibilidad estándar cubre de 10 a 250 µS y se ajusta mediante un potenciómetro del panel frontal, con un ajuste de fábrica de 20 µS para facilitar la puesta en marcha.

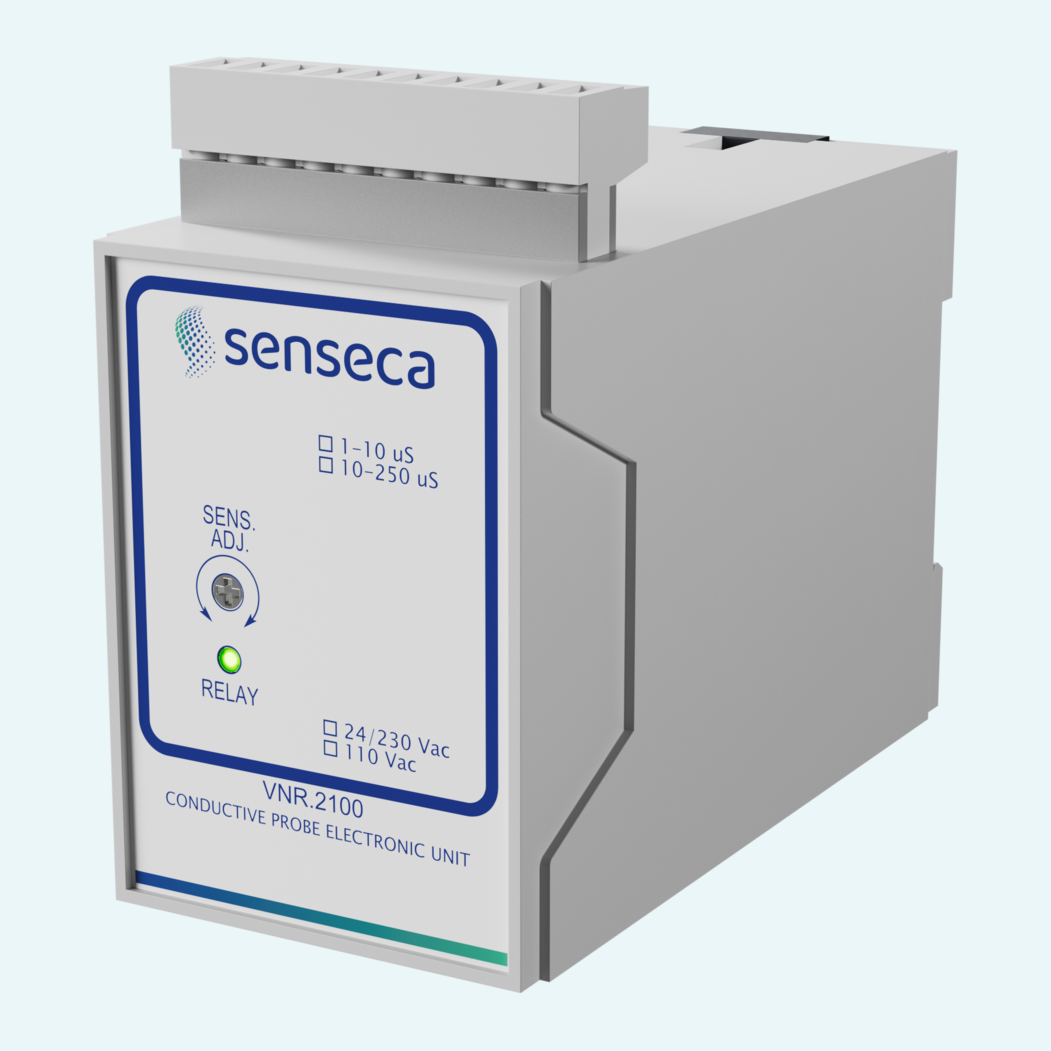

Elija el VNR.2100 de un solo canal o el VNR.2200 de dos canales según la tarea de control. Cada canal proporciona una salida de relé SPDT para conectar un sistema de alarma o un actuador, mientras que los LED del panel frontal muestran directamente el estado de alarma. El montaje en carril DIN, la carcasa de ABS y el grado de protección IP 40 favorecen una integración limpia en armarios de control.
La unidad se conecta a sondas de nivel conductivas de la serie SL y alimenta las sondas con 22 Vac.

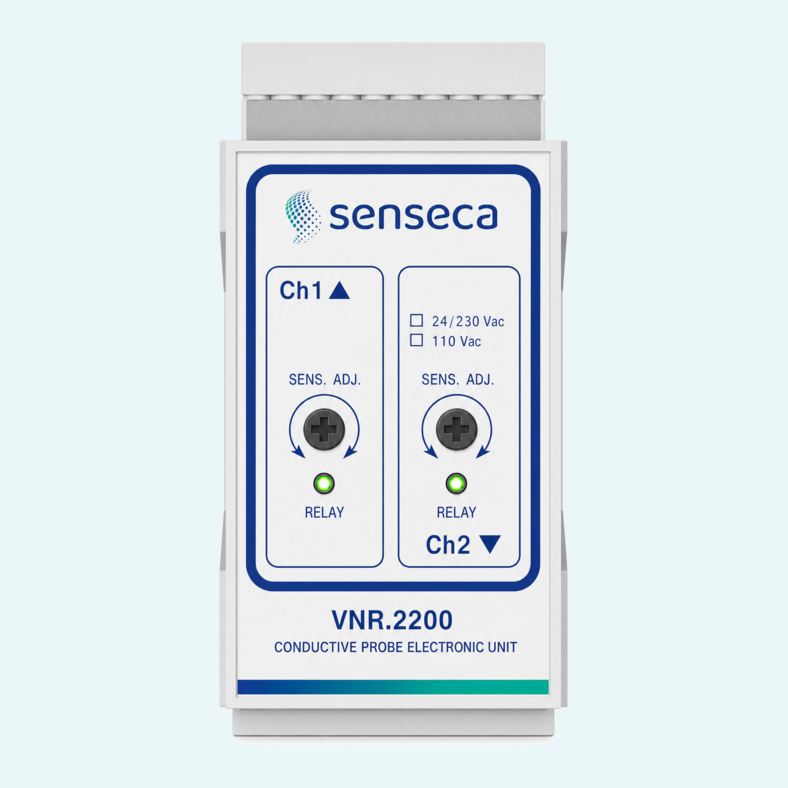

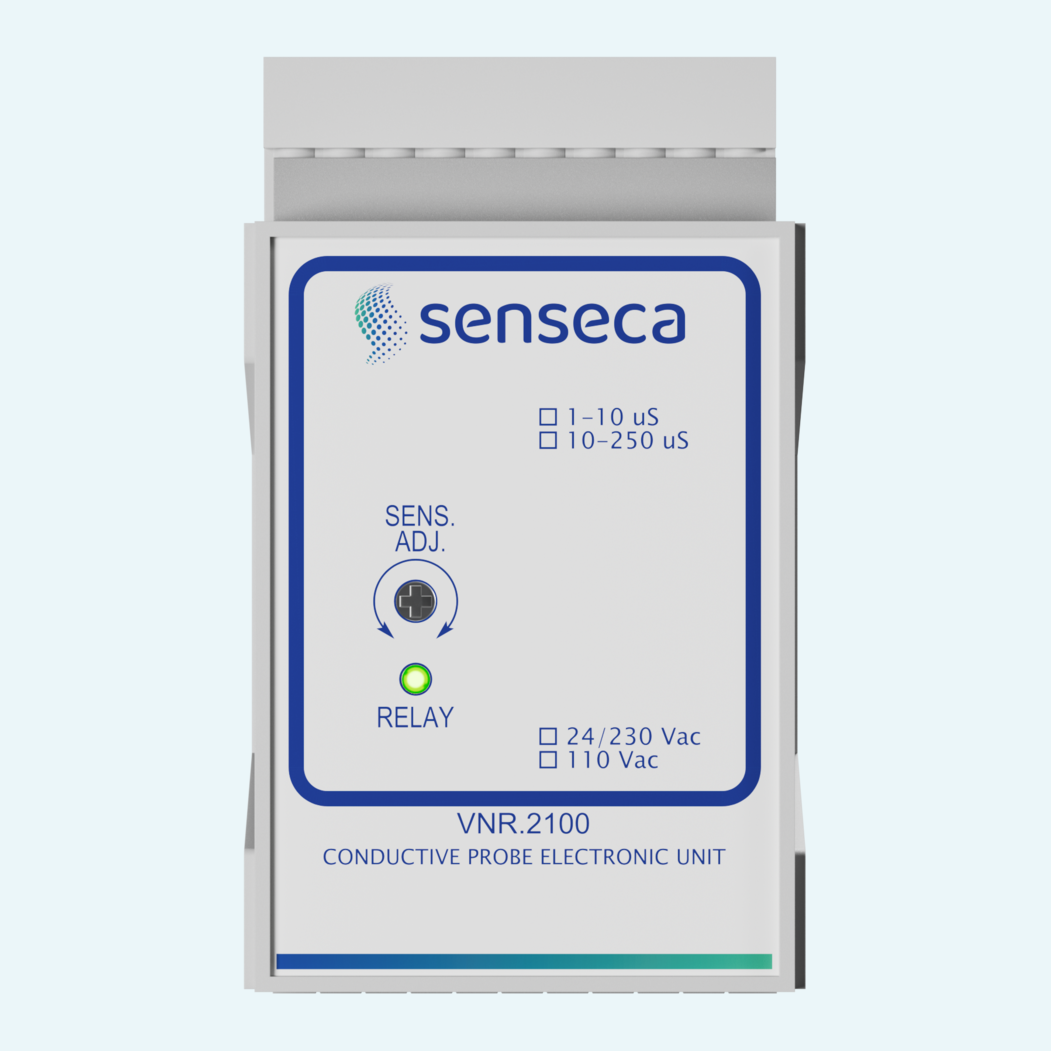

La familia incluye el VNR.2100 de un solo canal y el VNR.2200 de dos canales para puntos de control de nivel independientes.

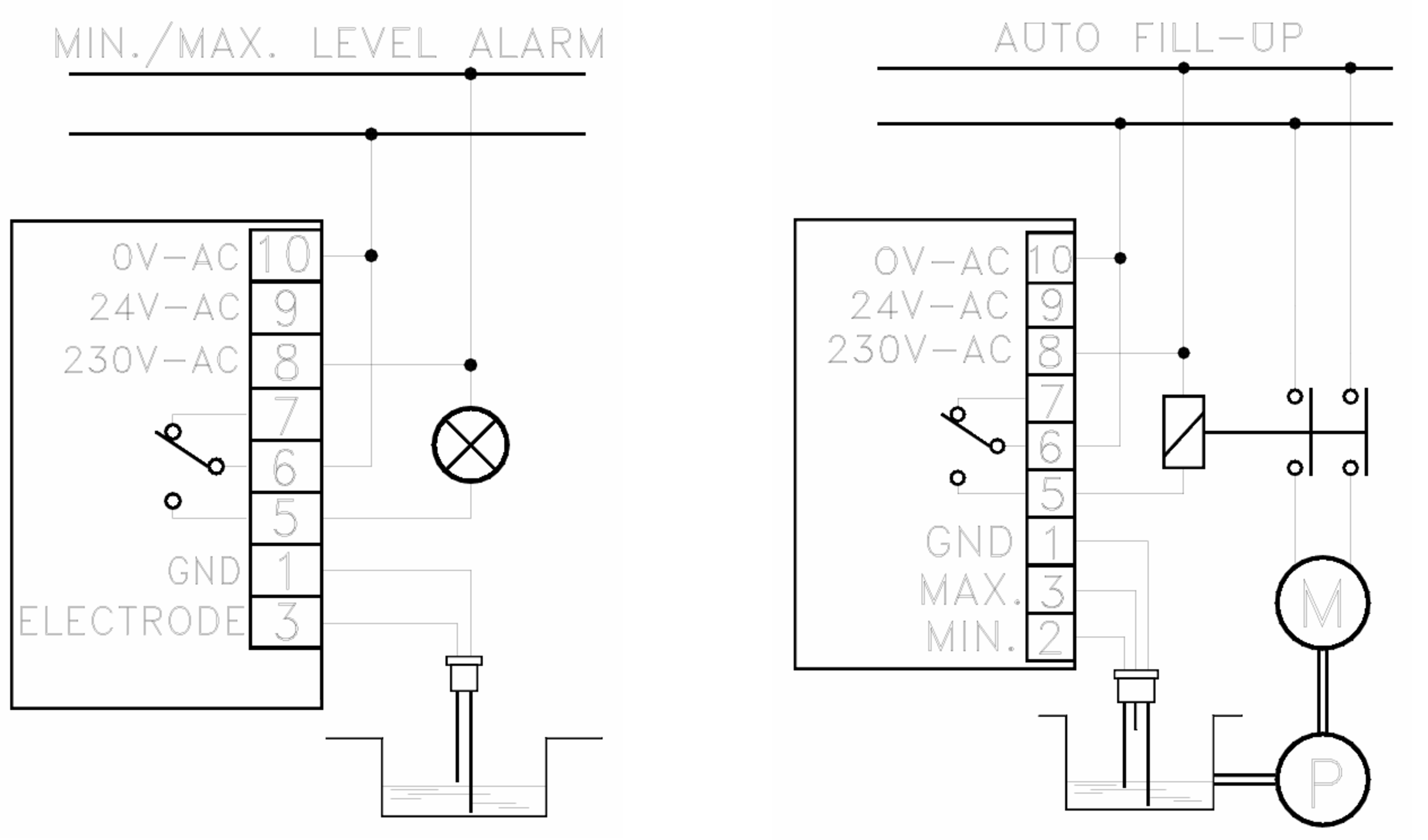

VNR.2100 dispone de un relé SPDT; VNR.2200 dispone de dos relés SPDT, con capacidad de 230 Vac, 6 A.
Los LED del panel frontal indican el estado de alarma, con un LED en el VNR.2100 y dos LED en el VNR.2200.
Las versiones estándar funcionan con 24/230 Vac a 50/60 Hz; 110 Vac está disponible bajo pedido.

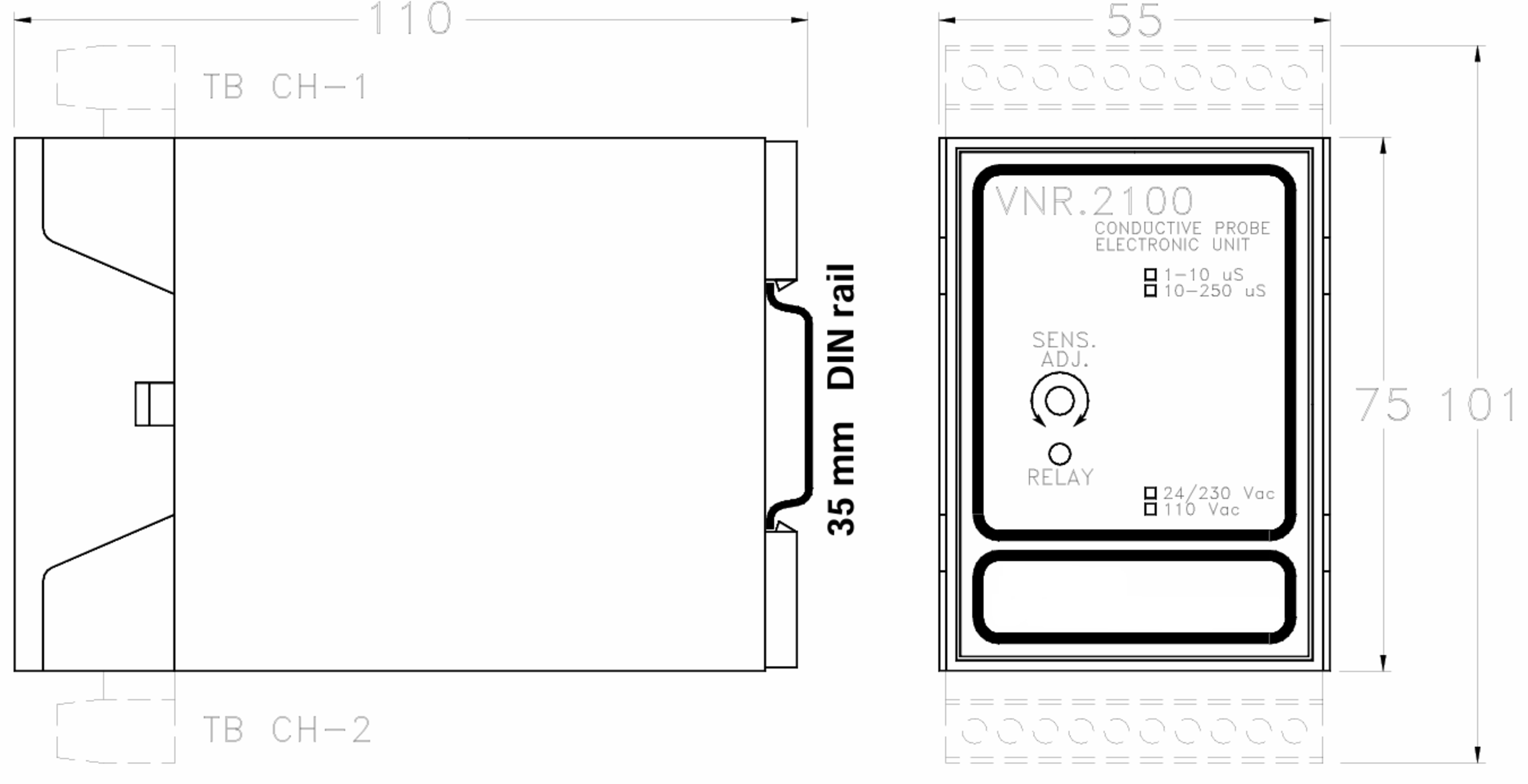

La carcasa de ABS está diseñada para montaje en carril DIN y utiliza conexión eléctrica mediante regleta de bornes.
