Eine zuverlässige Füllstandregelung beginnt mit einem eindeutigen Schaltsignal. Dieses Regelgerät arbeitet mit leitfähigen Sonden der Serie SL zur Überwachung von Flüssigkeiten mit geringer elektrischer Leitfähigkeit und betätigt ein Relais, wenn die Flüssigkeit die Sonde erreicht.
Das Messprinzip nutzt niederpotentialen Wechselstrom und trägt so dazu bei, Elektrodenverkrustung und die mit Gleichstrom verbundenen Effekte einer Behälterperforation zu vermeiden. Die Standardempfindlichkeit umfasst 10-250 µS und wird über einen Trimmer an der Frontplatte eingestellt, wobei eine Werkseinstellung von 20 µS eine unkomplizierte Inbetriebnahme ermöglicht.

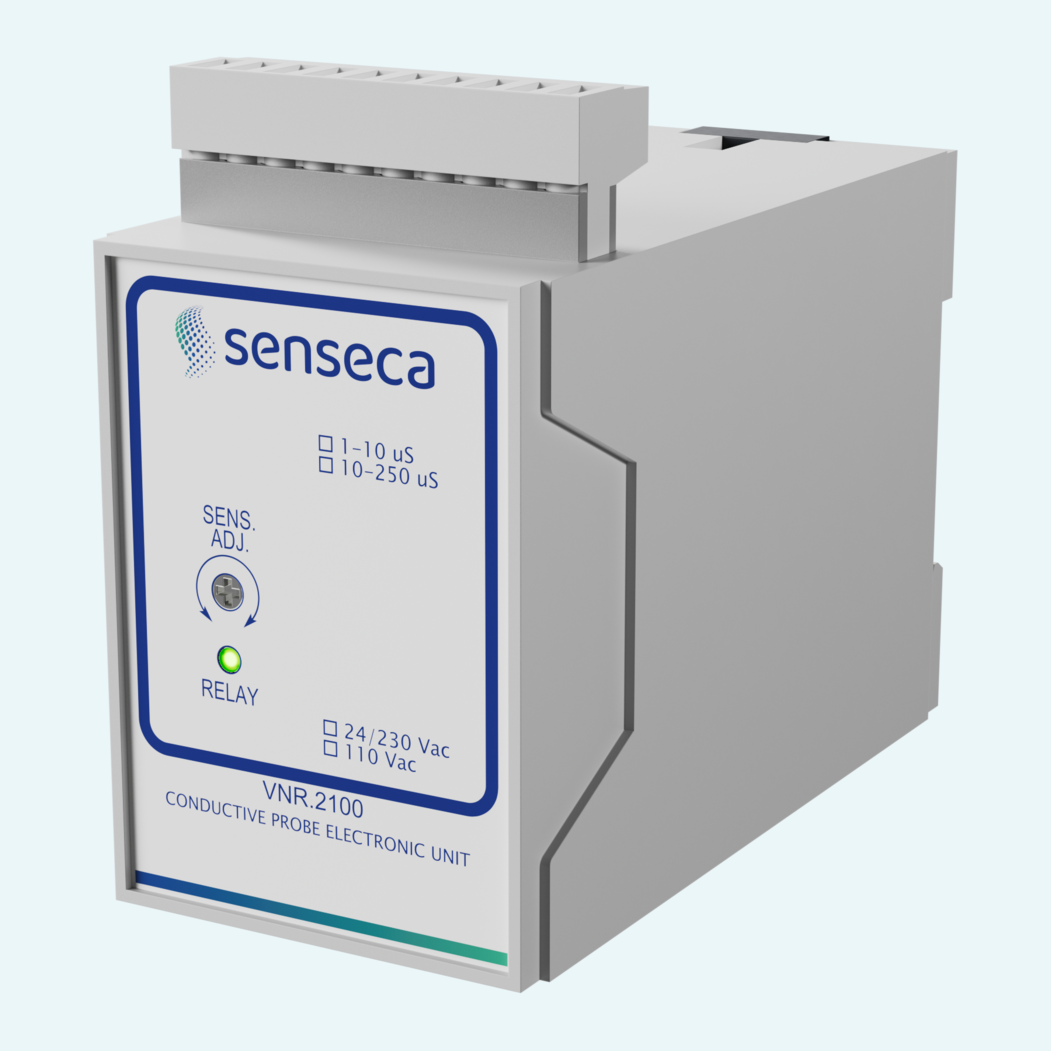

Wählen Sie die einkanalige VNR.2100 oder die zweikanalige VNR.2200 passend zur jeweiligen Regelaufgabe. Jeder Kanal verfügt über einen Wechselrelaisausgang (SPDT) zum Anschluss eines Alarmsystems oder Aktors, während LEDs an der Frontplatte den Alarmstatus direkt anzeigen. Hutschienenmontage, ABS-Gehäuse und Schutzart IP 40 unterstützen eine saubere Integration in Schaltschränken.

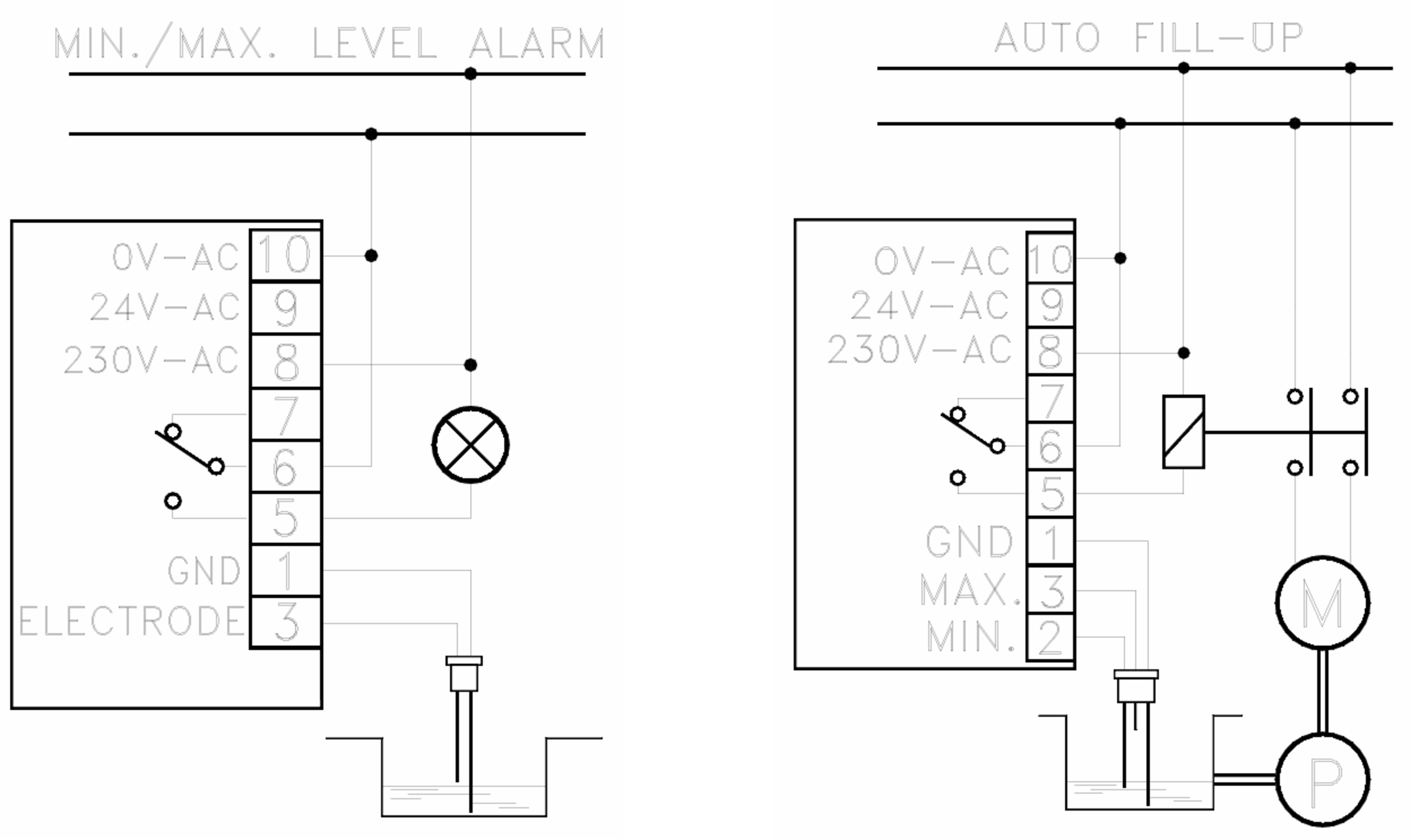

Das Gerät wird an leitfähige Füllstandsonden der Serie SL angeschlossen und versorgt die Sonden mit 22 Vac.

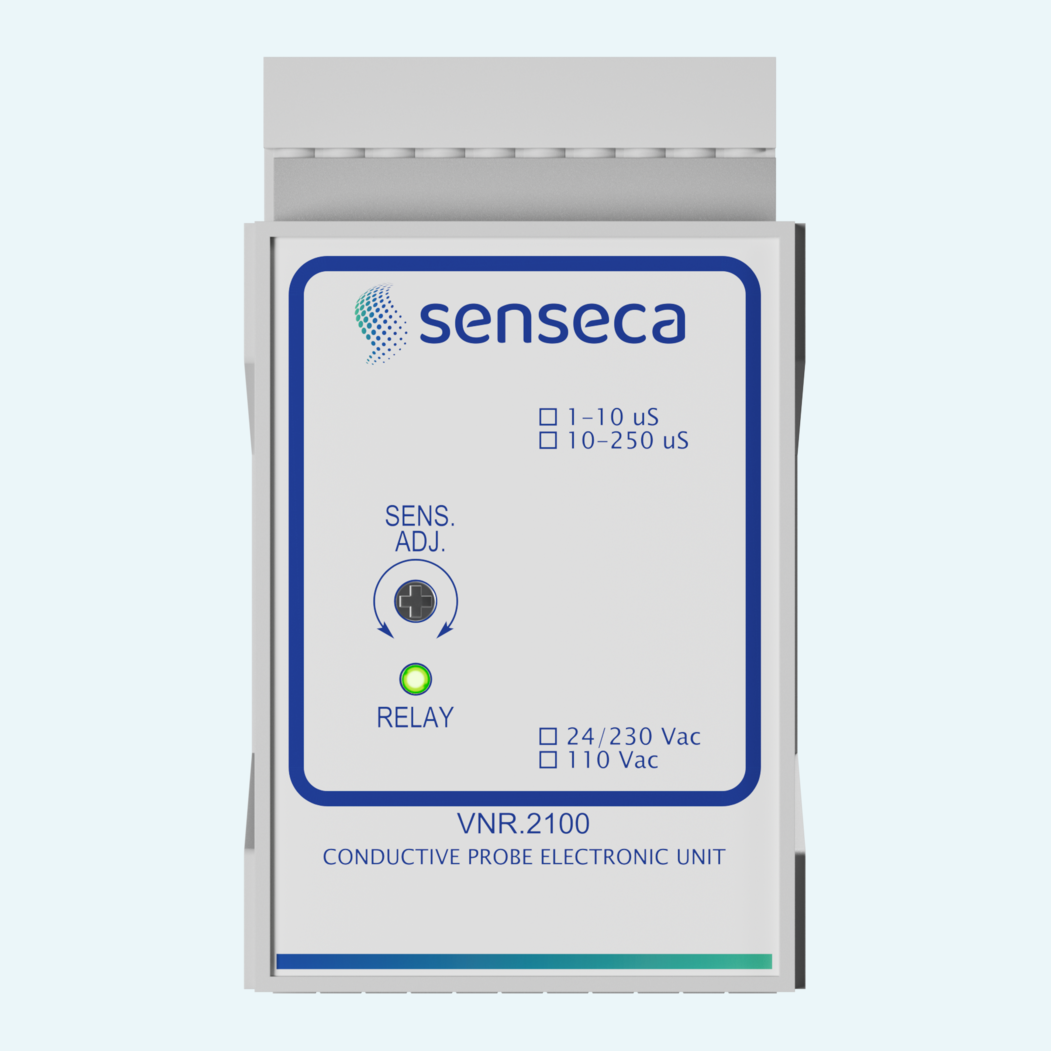

Die Baureihe umfasst die einkanalige VNR.2100 und die zweikanalige VNR.2200 für getrennte Füllstand-Regelpunkte.
Die VNR.2100 verfügt über ein Wechselrelais (SPDT); die VNR.2200 verfügt über zwei Wechselrelais (SPDT), ausgelegt für 230 Vac, 6 A.

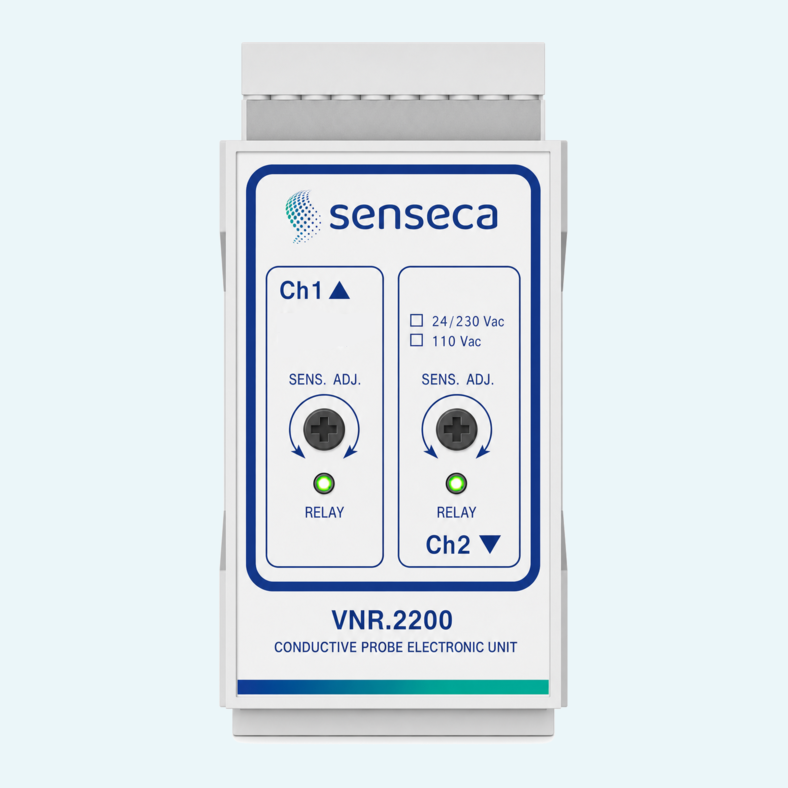

LEDs an der Frontplatte zeigen den Alarmstatus an, mit einer LED bei der VNR.2100 und zwei LEDs bei der VNR.2200.
Die Standardversionen arbeiten mit 24 / 230 Vac bei 50/60 Hz; 110 Vac ist auf Anfrage erhältlich.

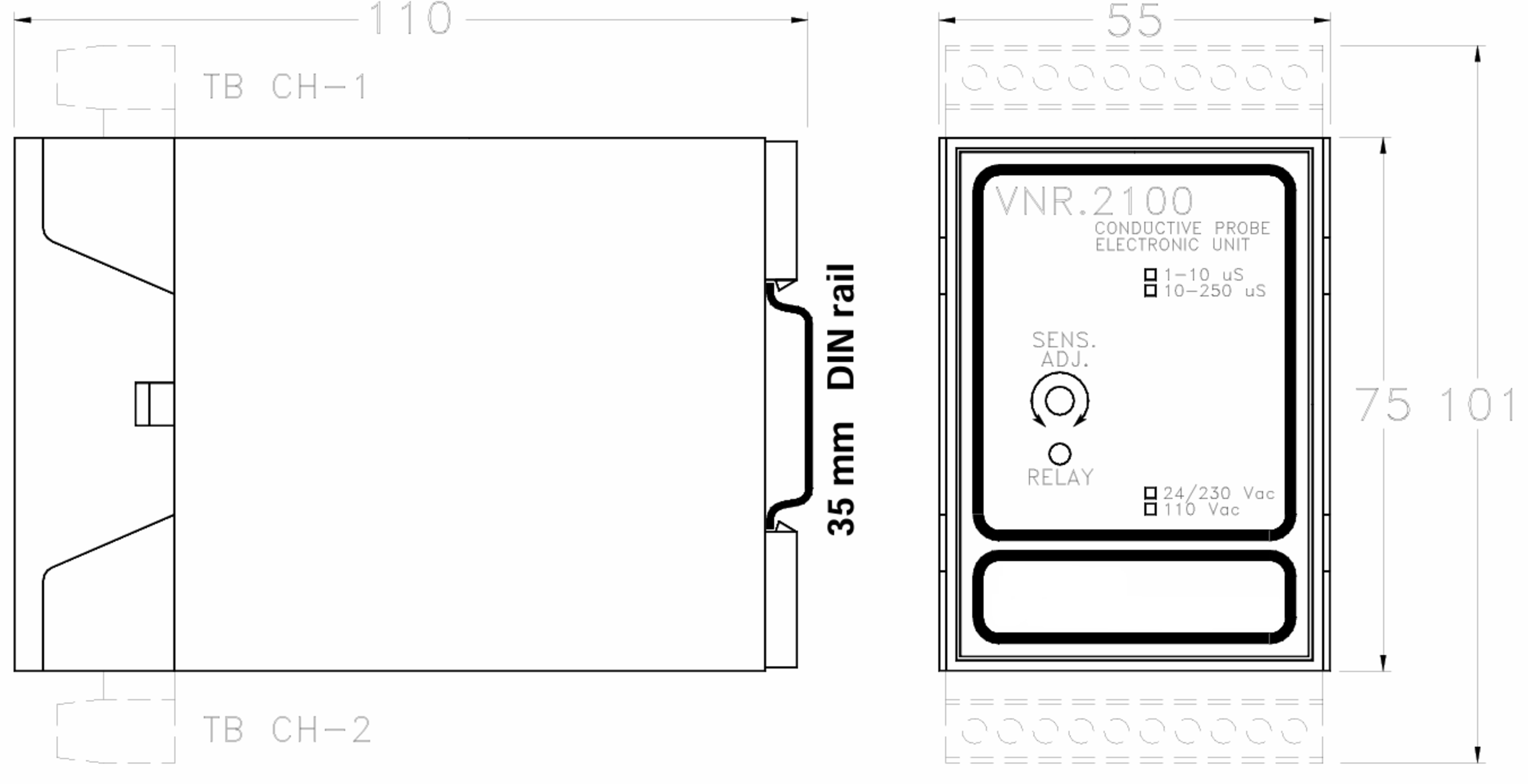

Das ABS-Gehäuse ist für die Hutschienenmontage ausgelegt und verfügt über einen elektrischen Anschluss via Klemmenleiste.
