La medición de caudal en la tecnología alimentaria, en la producción química y farmacéutica o en la tecnología del agua requiere un convertidor que se adapte al sensor ya instalado. Este equipo mide el caudal a partir de sensores de caudal de impulsos, muestra el valor en una pantalla LCD de dos líneas y lo convierte en una salida de 4 ... 20 mA alimentada por bucle para su evaluación o control.

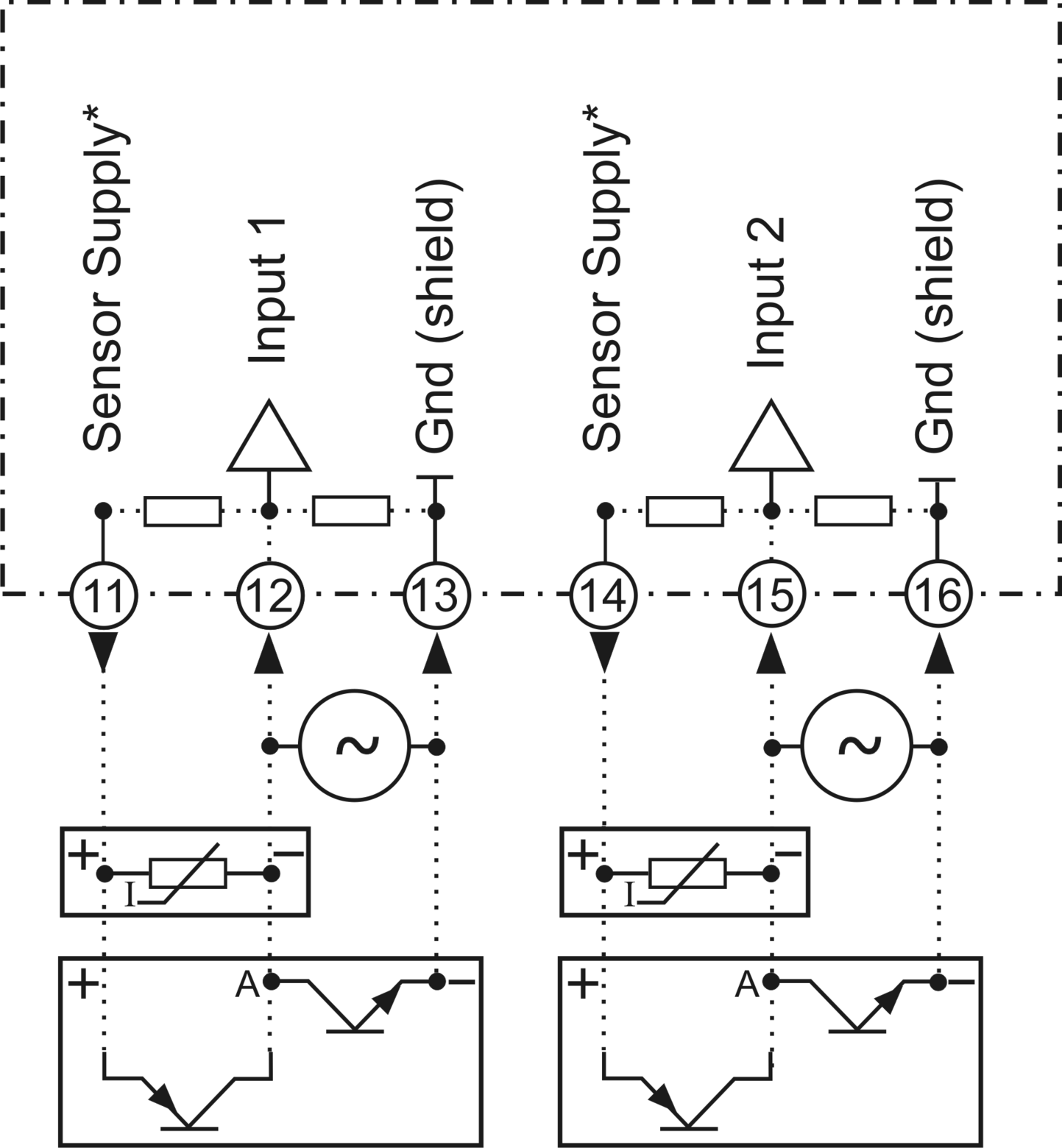

La puesta en marcha resulta práctica en campo. El rango de medición y la unidad son programables, con el caudal mostrado de -99999 ... 99999 dígitos y unidades como l/min, m³/h o (US)gal/min. Se admiten señales de sensores de bobina, Namur, NPN, PNP y Hall, y el modelo tipo 2 añade una segunda entrada para suma o resta.

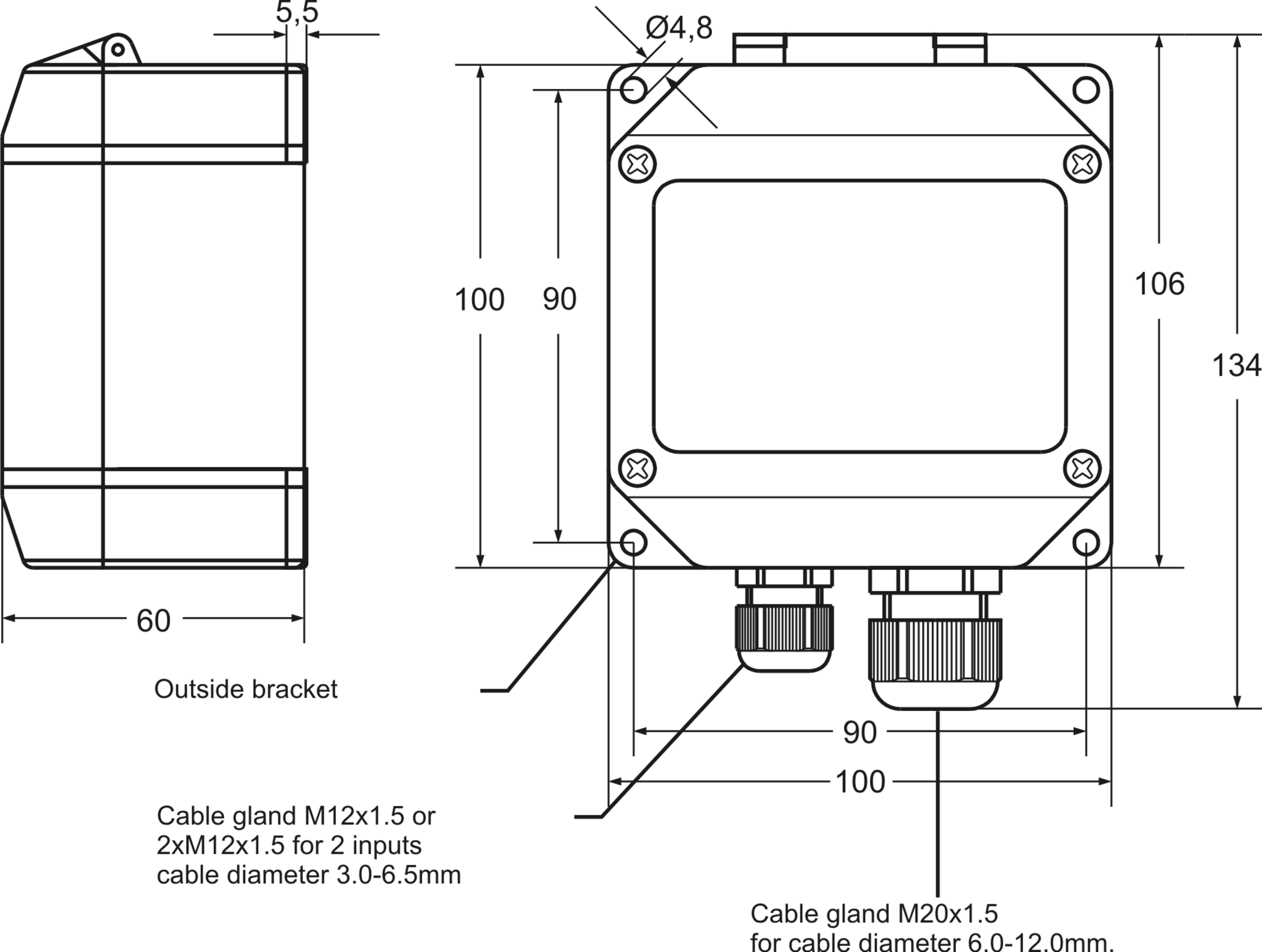

Para los procesos basados en cantidad, los totalizadores programables y dos salidas de alarma electrónicas permiten la monitorización y la dosificación. Hay disponible una salida de impulsos para la totalización externa, mientras que la caja de campo de poliamida IP65 y el rango de funcionamiento de -10 ... 55 °C se adaptan a las áreas de instalación industrial habituales.
El teclado permite acceder a la configuración del equipo, incluyendo el tipo de sensor, el rango de medición, las unidades, los ajustes del totalizador, las alarmas, la salida de impulsos y el ajuste de 4 ... 20 mA.

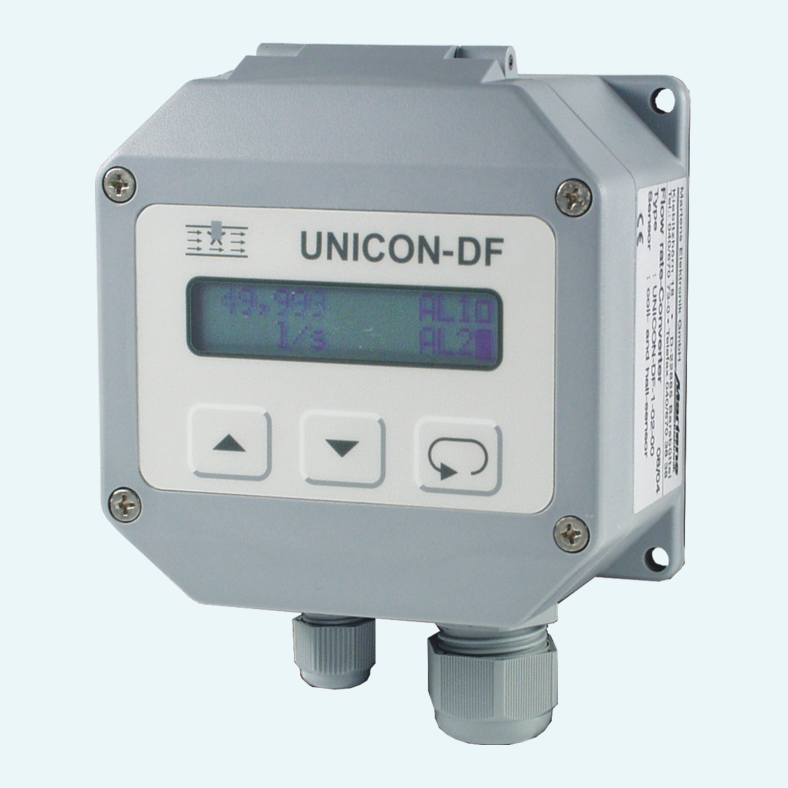

La pantalla LCD de matriz de puntos muestra valores de caudal, totalizadores y estados de salida. Tiene 2 líneas de 16 caracteres cada una y una altura de carácter de 4,9 mm.
El equipo dispone de un totalizador diario que puede reiniciarse manualmente y un totalizador general con protección contra pérdida de tensión. El acceso al totalizador puede bloquearse mediante código numérico.
El modelo tipo 2 incluye una entrada de medición adicional. Las entradas pueden configurarse para suma o resta.
Un modo de simulación manual genera un valor de caudal dentro del rango de medición programado para comprobar la salida del proceso.

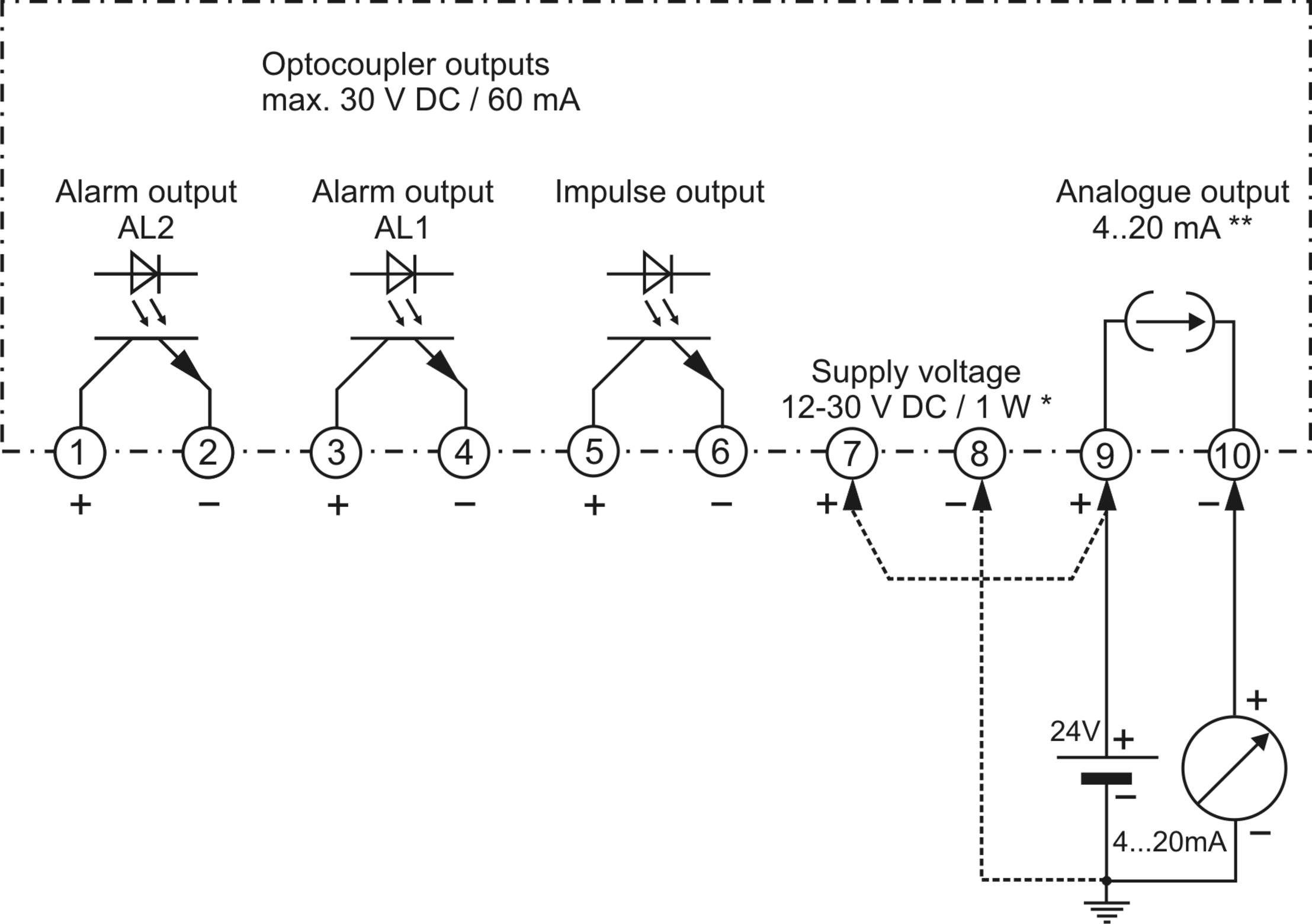

Los bornes de tornillo aceptan conductores flexibles de 2,5 mm² o hilo de 4 mm². Los bornes del sensor y de la salida están dispuestos dentro de la caja de campo.
