Die Durchflussmessung in der Lebensmitteltechnik, der chemischen und pharmazeutischen Produktion oder der Wassertechnik erfordert einen Messumformer, der sich an den bereits installierten Sensor anpasst. Dieses Gerät misst den Durchfluss von Impuls-Durchflusssensoren, zeigt den Wert auf einem zweizeiligen LCD an und wandelt ihn in ein schleifengespeistes 4...20-mA-Signal zur Auswertung oder Steuerung um.

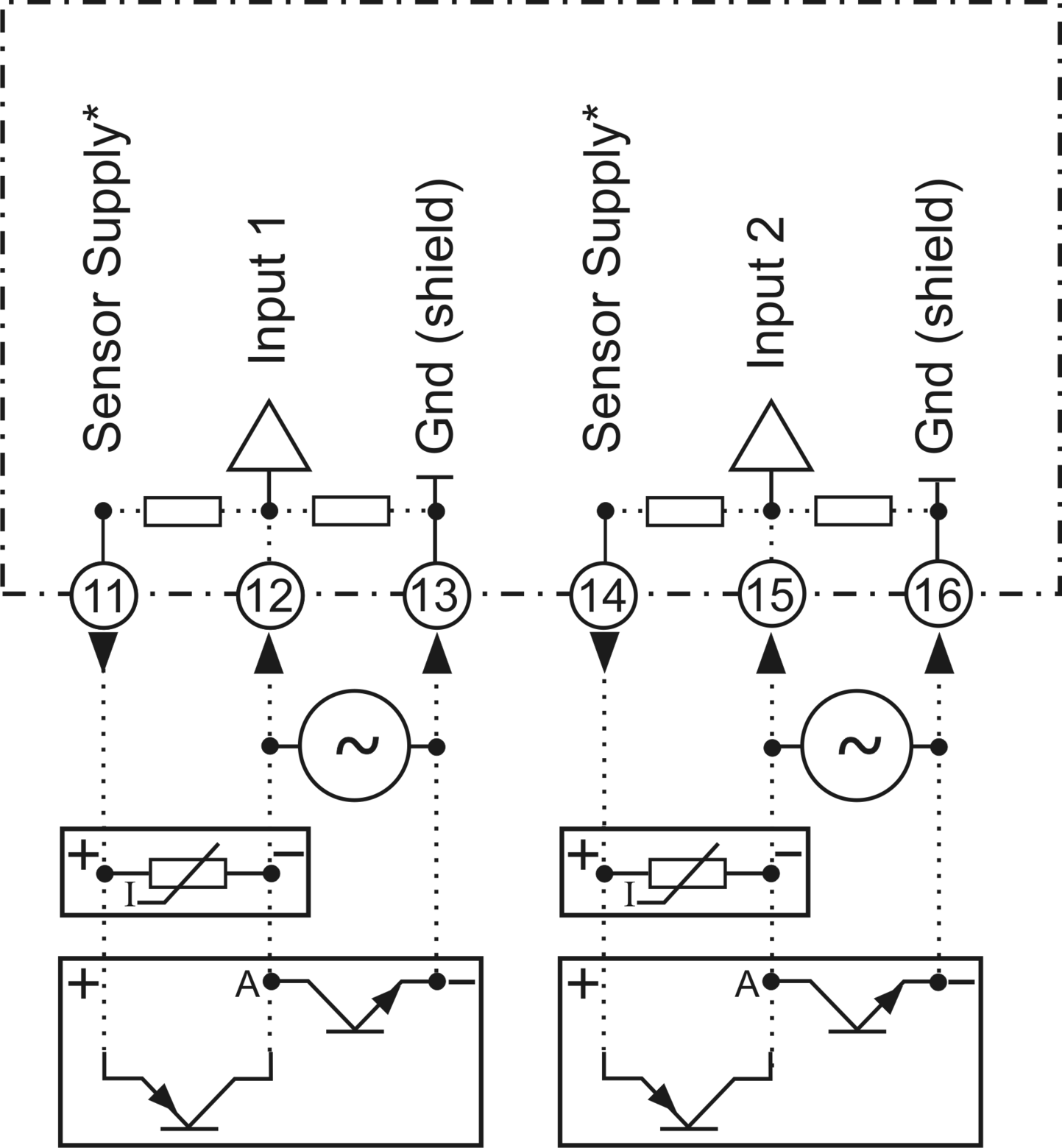

Die Inbetriebnahme bleibt vor Ort praxisgerecht. Messbereich und Einheit sind programmierbar, wobei der Durchfluss von -99999 ... 99999 Digit angezeigt wird, mit Einheiten wie l/min, m³/h oder (US)gal/min. Unterstützt werden Signale von Spulen-, Namur-, NPN-, PNP- und Hall-Sensoren, und Modelltyp 2 verfügt zusätzlich über einen zweiten Eingang für Addition oder Subtraktion.

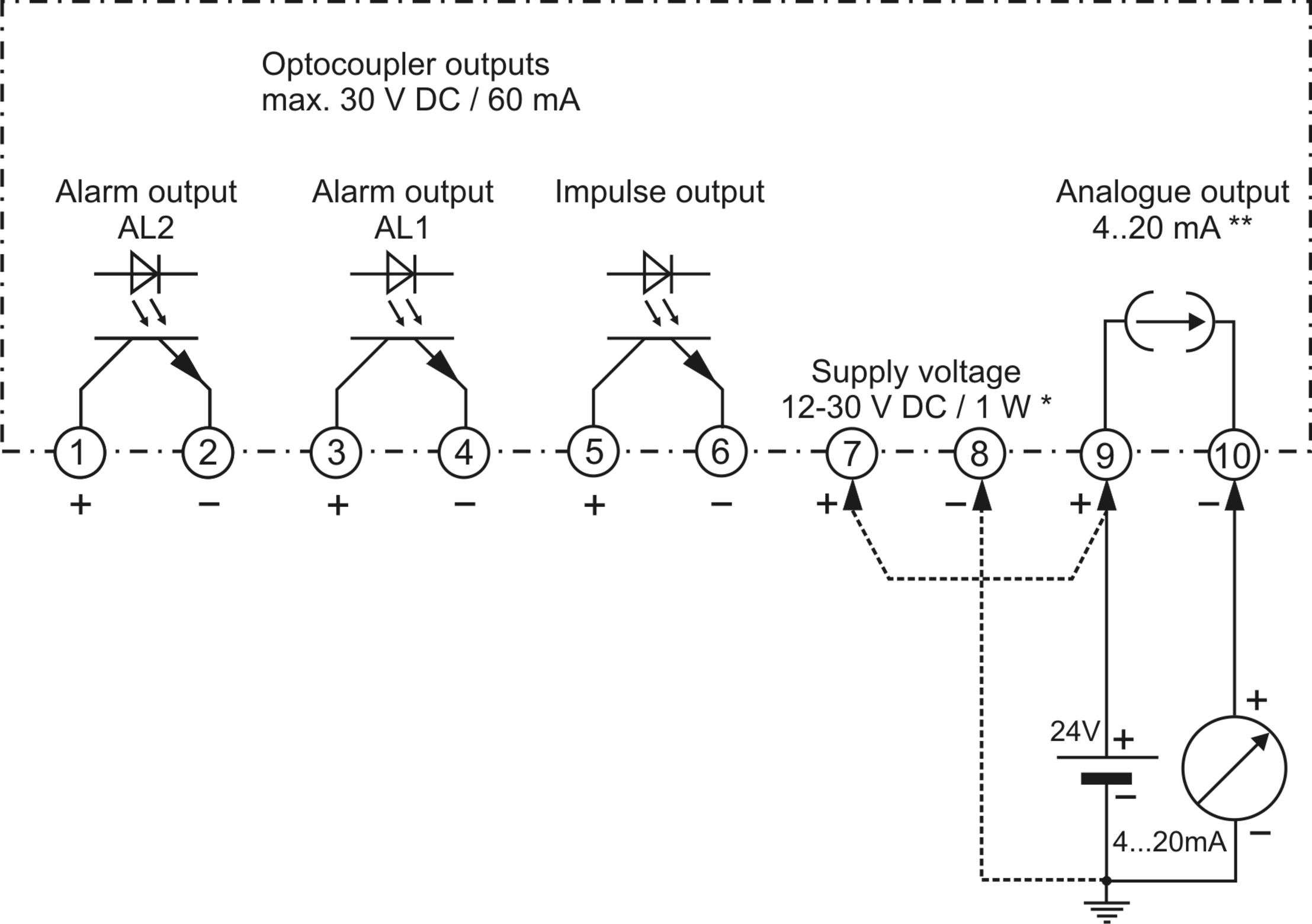

Für mengenbasierte Prozesse unterstützen programmierbare Zähler und zwei elektronische Alarmausgänge die Überwachung und Dosierung. Ein Impulsausgang steht für die externe Summierung zur Verfügung, während das Feldgehäuse aus Polyamid mit IP65-Schutzart und der Betriebstemperaturbereich von -10 ... 55 °C für typische industrielle Einsatzbereiche geeignet sind.
Über die Tastatur erfolgt der Zugriff auf die Gerätekonfiguration, einschließlich Sensortyp, Messbereich, Einheiten, Zählereinstellungen, Alarme, Impulsausgang und Abgleich des 4...20-mA-Signals.
Das LCD-Punktmatrixdisplay zeigt Durchflusswerte, Zählerstände und Ausgangszustände an. Es verfügt über 2 Zeilen mit je 16 Zeichen und eine Zeichenhöhe von 4,9 mm.
Das Gerät verfügt über einen Tageszähler, der manuell zurückgesetzt werden kann, sowie einen Gesamtzähler mit Spannungsausfallsicherung. Der Zugriff auf die Zähler kann durch einen Zahlencode gesperrt werden.
Modelltyp 2 verfügt über einen zusätzlichen Messeingang. Die Eingänge können für Addition oder Subtraktion konfiguriert werden.
Ein manueller Simulationsmodus erzeugt einen Durchflusswert innerhalb des programmierten Messbereichs zur Prüfung des Prozessausgangs.

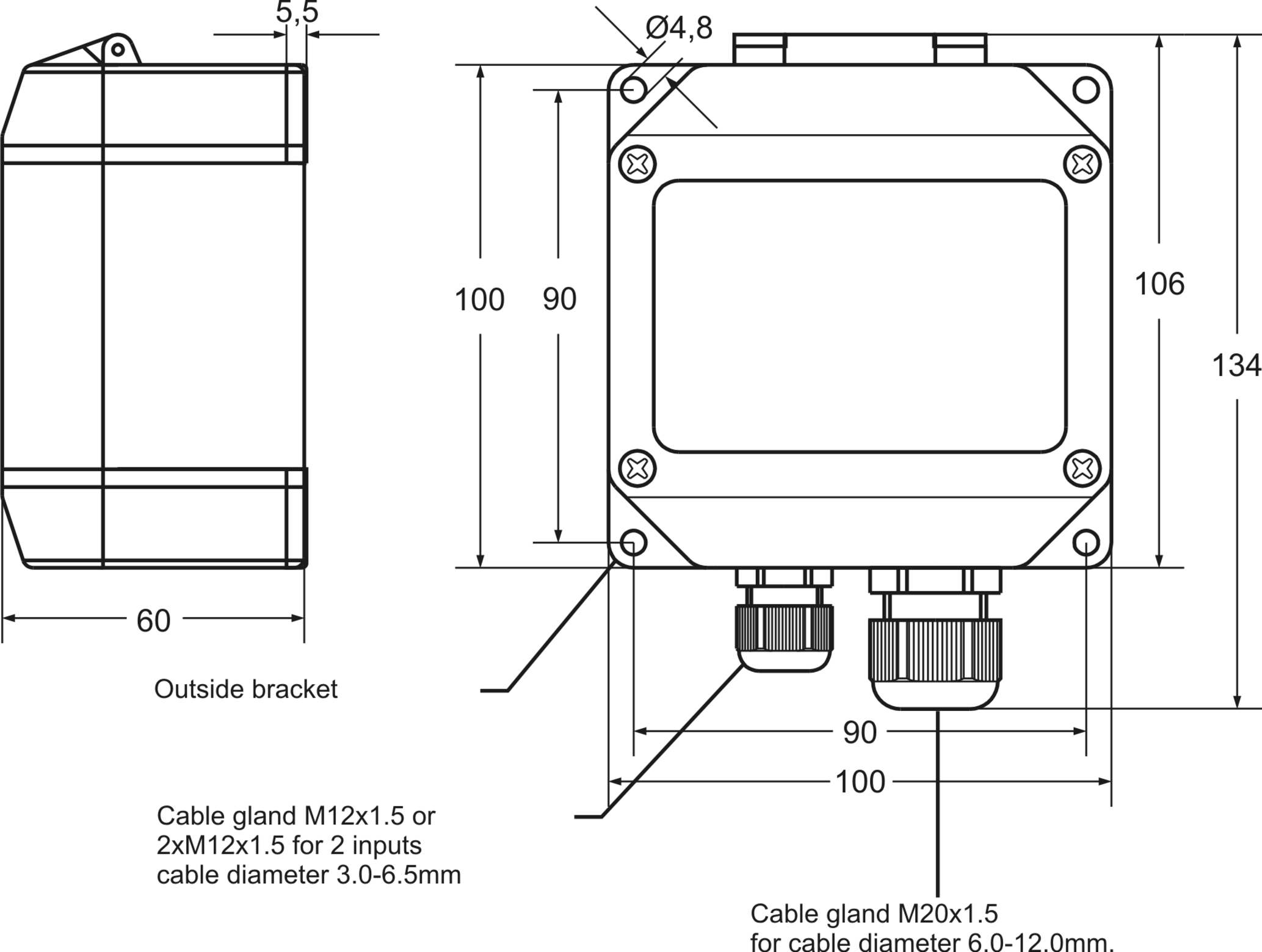

Schraubklemmen nehmen flexible Leiter mit 2,5 mm² oder Drähte mit 4 mm² auf. Sensor- und Ausgangsklemmen befinden sich im Feldgehäuse.
