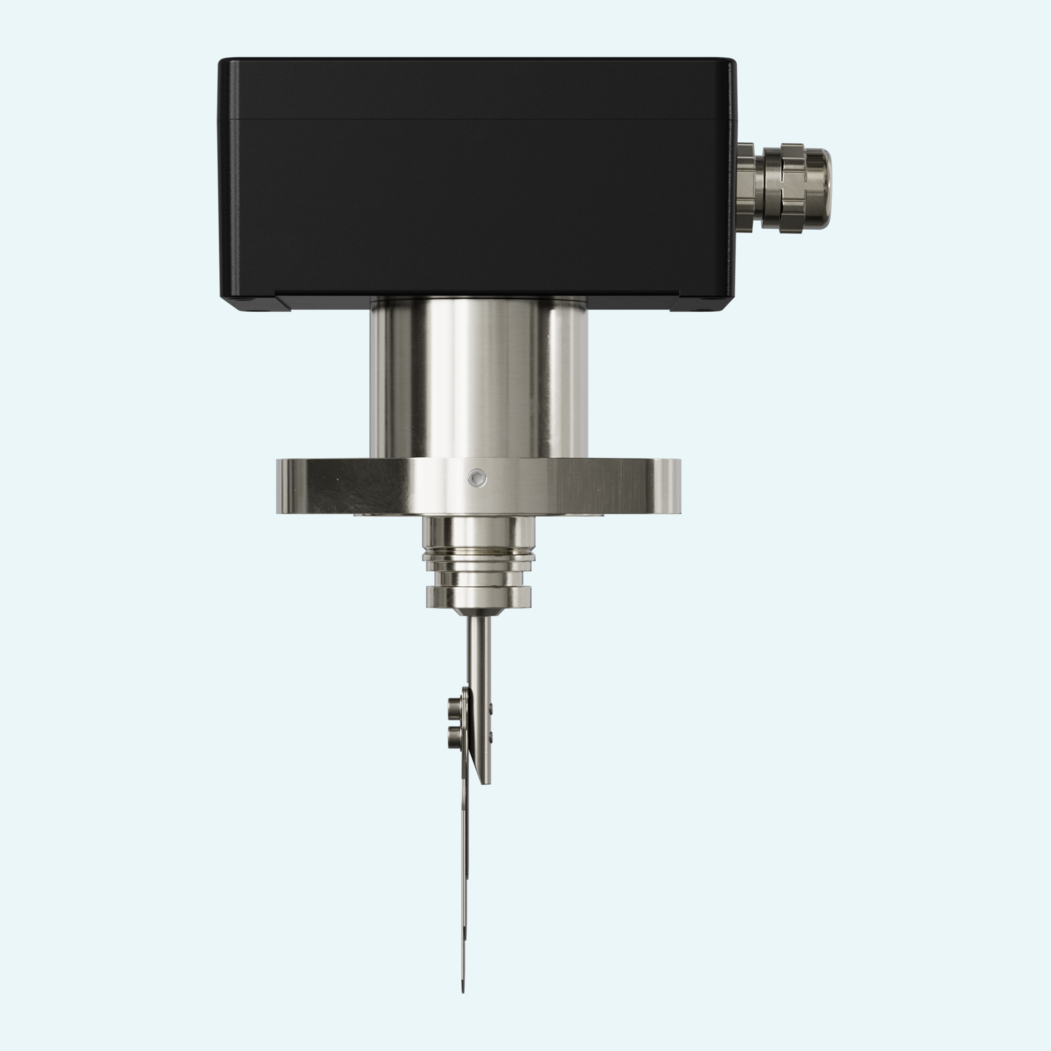

Las líneas de líquido de gran tamaño necesitan un punto de conmutación claro cuando el caudal aumenta o disminuye. El UBX-032E supervisa el caudal en tuberías DN 65, DN 80 y DN 100 y es adecuado para agua, aceite mineral, aceite de silicona y aceite éster. El ajuste de fábrica en el diámetro nominal de tubería definido ayuda a mantener una puesta en marcha controlada, con valores de conmutación diferentes disponibles bajo pedido.
Dentro del proceso, una paleta soportada por un fuelle metálico acciona un microinterruptor con contacto dorado. El dispositivo está diseñado para sistemas PN 16 y temperaturas del medio de -40...+140 °C, excluyendo vapor caliente, con funcionamiento ambiental de -40...+90 °C. Los valores Qmax recomendados son 33 m³/h para DN 65, 45 m³/h para DN 80 y 75 m³/h para DN 100 en H2O.
Para configuraciones de planta exigentes, la conexión de proceso con brida oval, las opciones de cuerpo en latón o acero inoxidable y los grados de protección IP65 / IP67 favorecen una integración fiable. Los tramos de calma rectos de entrada y salida de 10 x DN y los filtros para medios sucios ayudan a proteger el comportamiento de conmutación ajustado.
Los puntos de conmutación se ajustan de fábrica en el diámetro nominal de tubería definido. Los valores mínimos estándar para caudal decreciente se especifican en H2O; hay disponibles valores diferentes bajo pedido.
El elemento de conmutación está disponible como contacto conmutado simple o doble. Los valores eléctricos se especifican hasta 250 V AC/DC para cargas óhmicas.

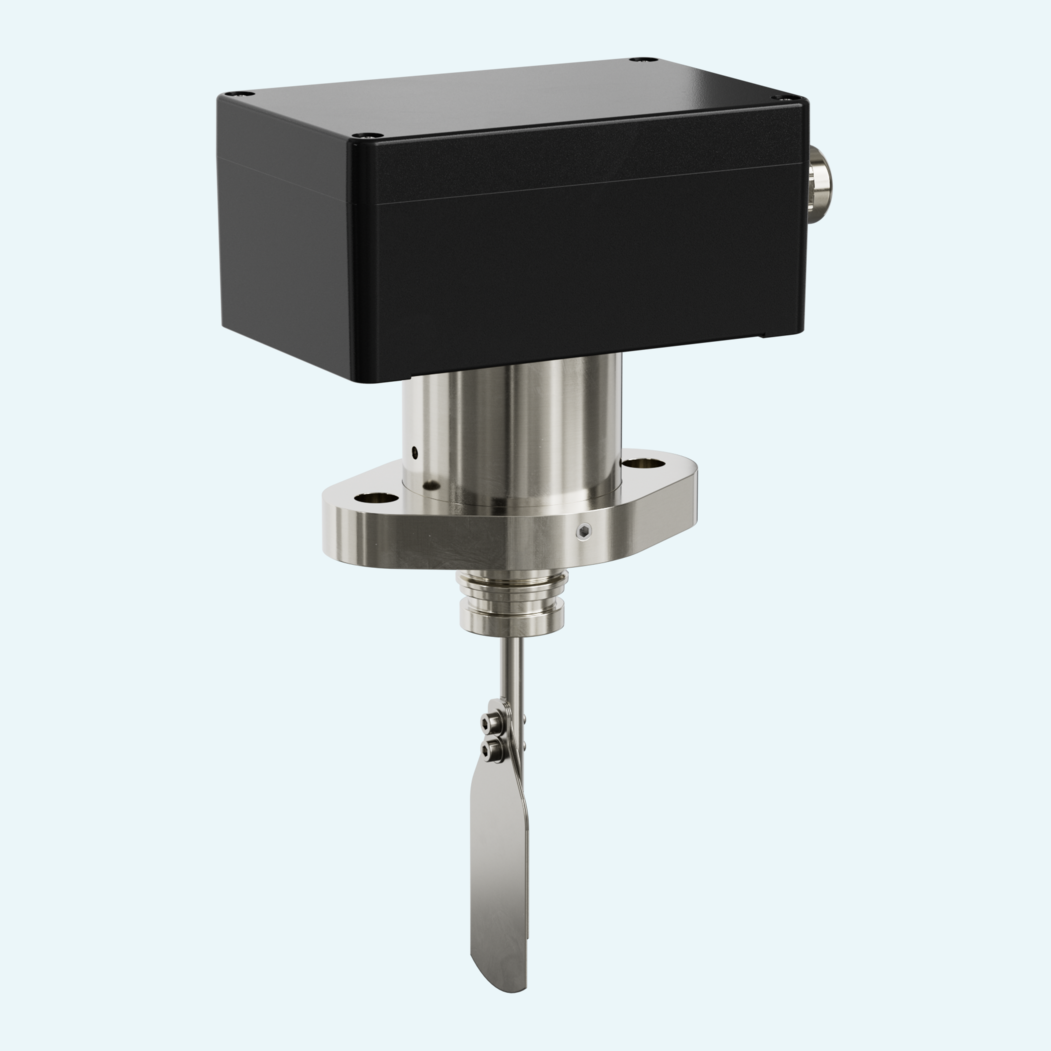

La conexión estándar utiliza una brida oval. Las versiones del dispositivo incluyen componentes en contacto con el medio de latón o acero inoxidable con brida de acero galvanizado.

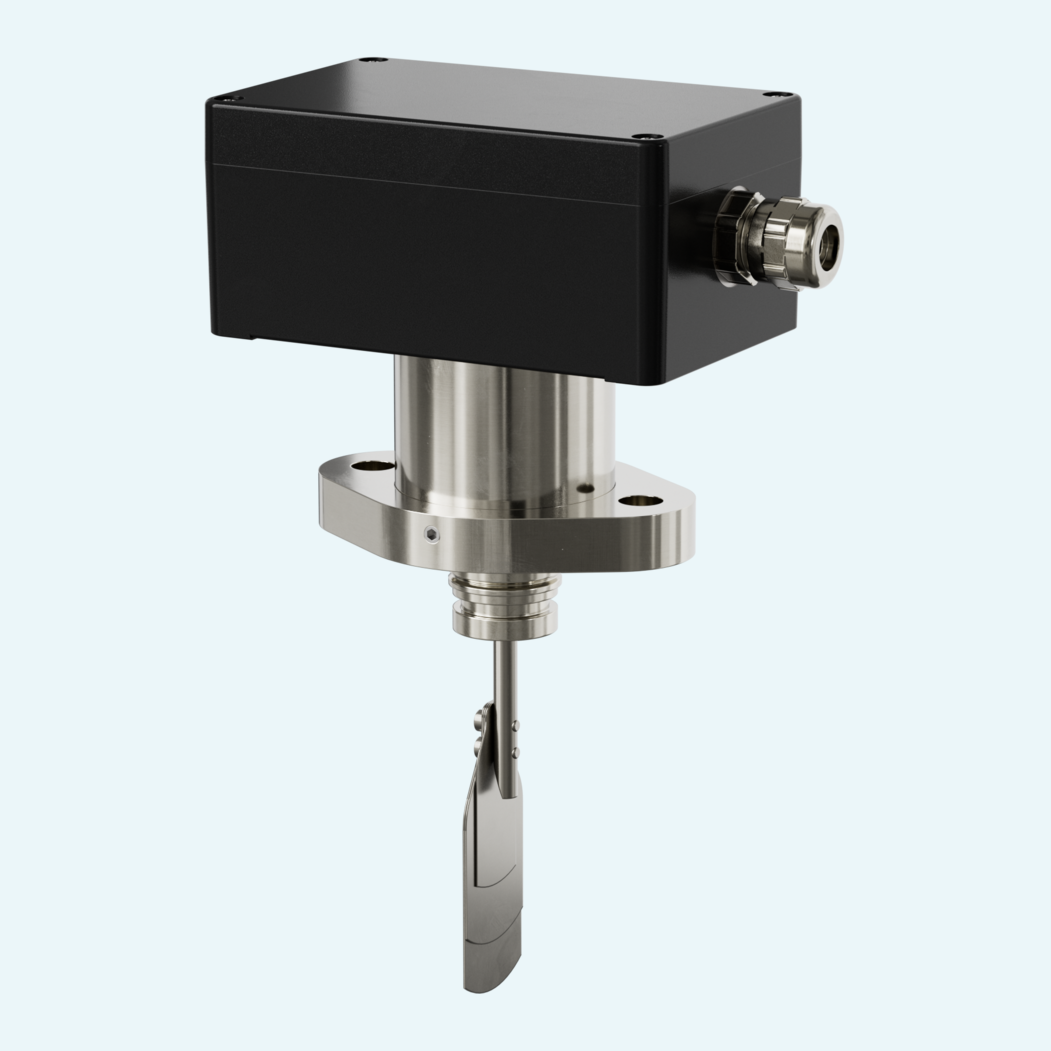

La versión estándar utiliza un prensaestopas M16x1,5 para diámetros de cable de 7...11 mm. Se incluyen opciones DIN 43650-A, Harting y M20x1,5.
El flujo horizontal es la posición de montaje estándar. Son posibles otras posiciones, pero la posición influye en el punto o rango de conmutación.
Para aceites, se requiere la viscosidad o la designación y la temperatura para el pedido. Los valores del interruptor para aceite mineral y Qmax dependen de la viscosidad.
