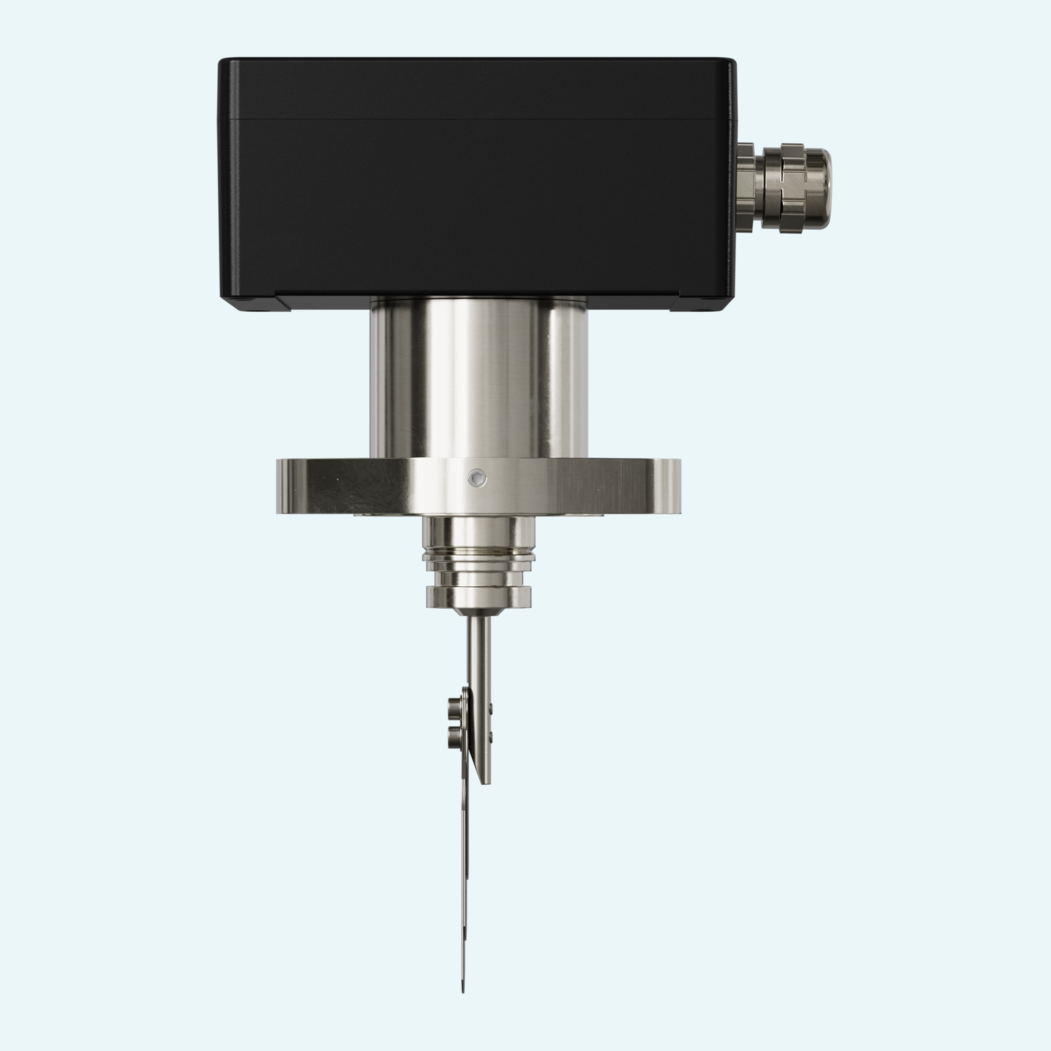

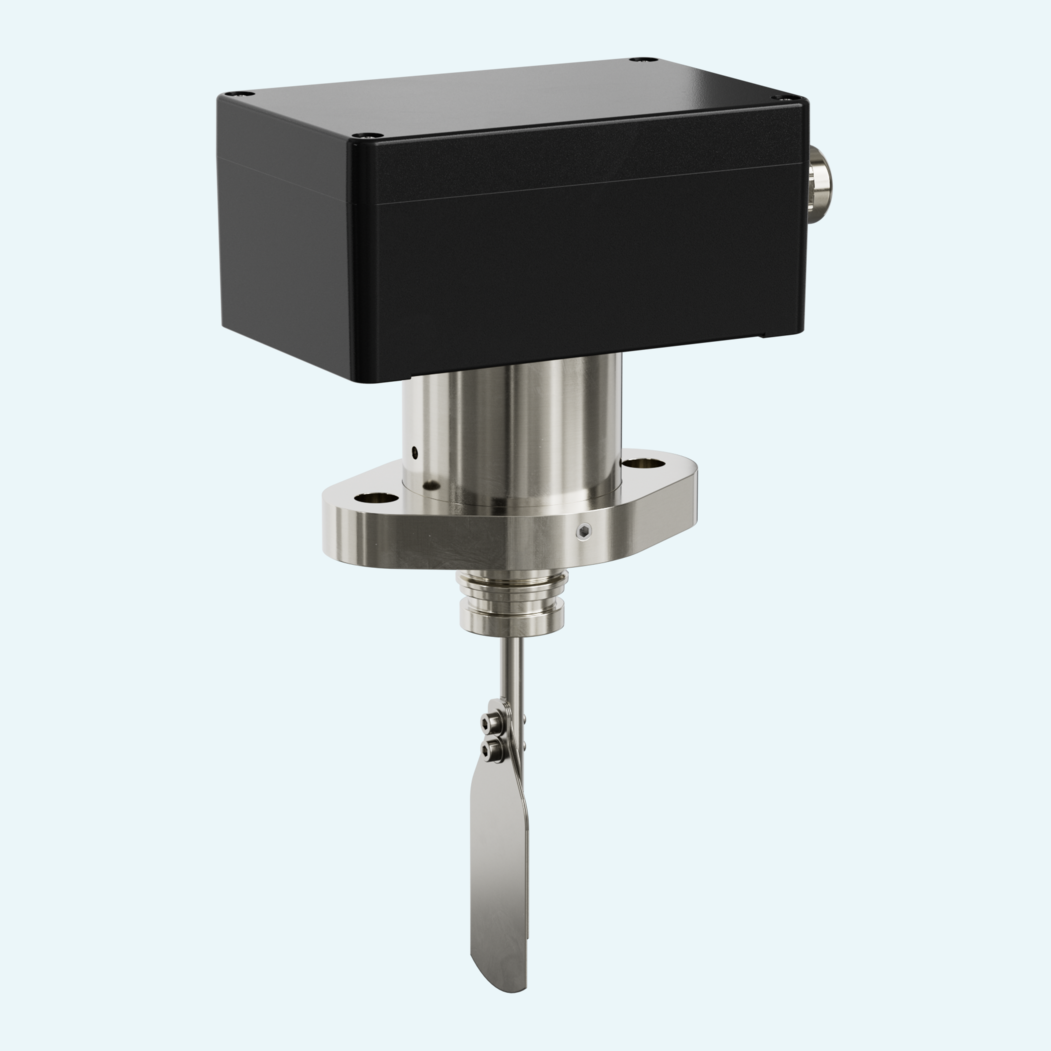

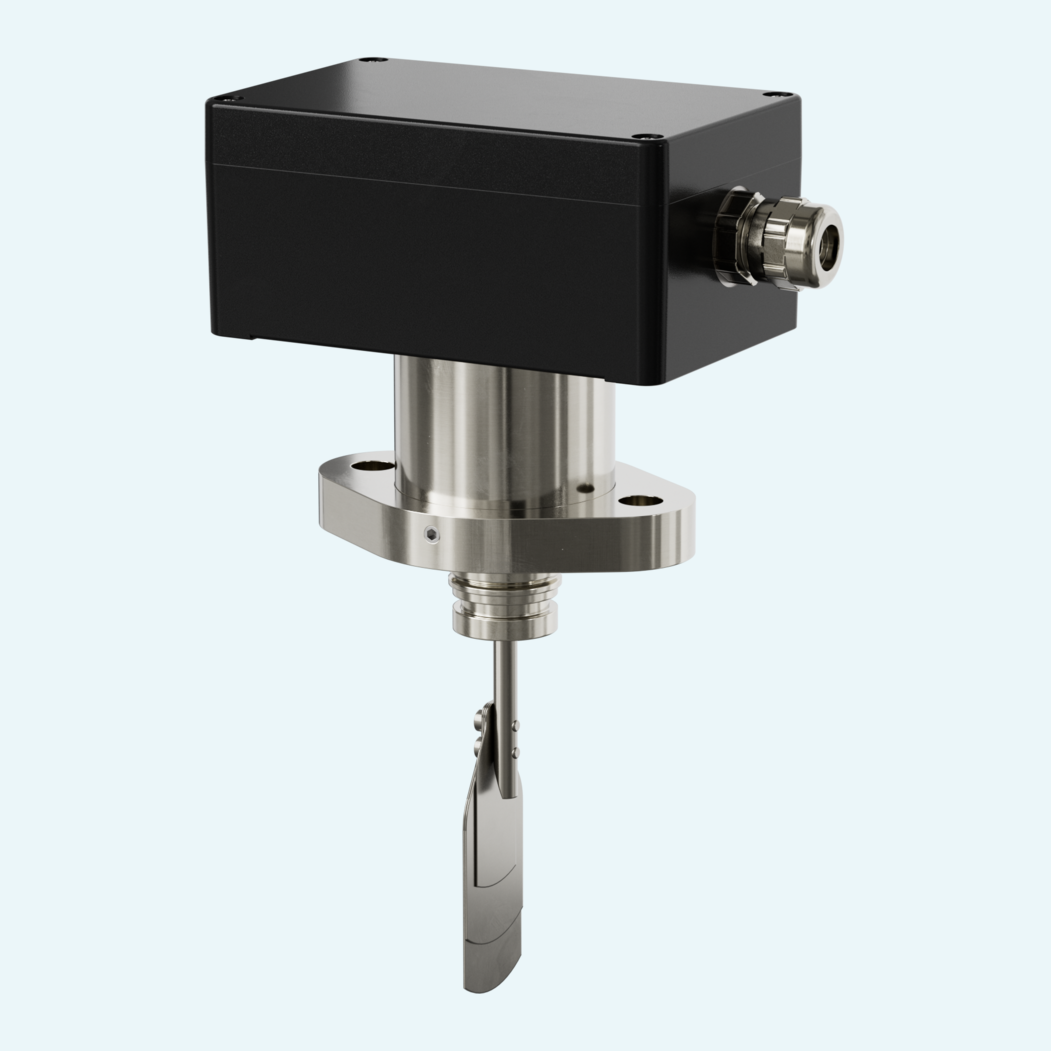

Le grandi linee per liquidi necessitano di un punto di commutazione chiaro quando la portata aumenta o diminuisce. UBX-032E monitora la portata nelle tubazioni DN 65, DN 80 e DN 100 ed è adatto ad acqua, olio minerale, olio siliconico e olio estere. L'impostazione di fabbrica nel diametro nominale di tubazione definito contribuisce a mantenere controllata la messa in servizio, con valori di commutazione diversi disponibili su richiesta.
All'interno del processo, una paletta supportata da un soffietto metallico aziona un microinterruttore con contatto dorato. Il dispositivo è costruito per sistemi PN 16 e temperature del fluido da -40...+140 °C, escluso il vapore surriscaldato, con funzionamento ambientale da -40...+90 °C. I valori Qmax. consigliati sono 33 m³/h per DN 65, 45 m³/h per DN 80 e 75 m³/h per DN 100 in H2O.
Per configurazioni impiantistiche impegnative, il collegamento di processo a flangia ovale, le opzioni di corpo in ottone o acciaio inossidabile e i gradi di protezione IP65 / IP67 favoriscono un'integrazione affidabile. Tratti di calma rettilinei in ingresso e in uscita pari a 10 x DN e filtri per fluidi sporchi contribuiscono a proteggere il comportamento di commutazione impostato.
I punti di commutazione vengono impostati in fabbrica nel diametro nominale di tubazione definito. I valori minimi standard per la diminuzione della portata sono specificati in H2O; su richiesta sono disponibili valori diversi.
L'elemento di commutazione è disponibile come singolo contatto di scambio o doppio contatto di scambio. I valori elettrici sono specificati fino a 250 V AC/DC per carichi ohmici.
Il collegamento standard utilizza una flangia ovale. Le versioni del dispositivo includono componenti a contatto con il fluido in ottone o acciaio inossidabile con flangia in acciaio zincato.
La versione standard utilizza un pressacavo M16x1,5 per diametri di cavo da 7...11 mm. Sono disponibili le opzioni DIN 43650-A, Harting e M20x1,5.
Il flusso orizzontale è la posizione di montaggio standard. Sono possibili altre posizioni, ma la posizione influisce sul punto di commutazione o sul campo di commutazione.
Per gli oli, per l'ordinazione sono richiesti la viscosità o la denominazione e la temperatura. I valori dell'interruttore per olio minerale e Qmax dipendono dalla viscosità.
