Los sistemas de control de procesos necesitan señales de temperatura fáciles de escalar, transmitir y supervisar. Este transmisor convierte las termotensiones de termopares tipo J, K o S en señales analógicas estándar, proporcionando a los armarios de control una salida lineal con la temperatura de 0/4...20 mA o 0/2...10 V DC.
El rango de medición se programa desde el lateral mediante cuatro interruptores giratorios en pasos de 25 °C, con ajuste fino del valor de inicio y fin de ±5 %. Esto lo hace práctico para rangos de proceso adaptados en el tipo J de -100...800 °C, el tipo K de -150...1200 °C y el tipo S de 0...1600 °C.
La compensación de unión fría integrada y el aislamiento completo de 3 puertos favorecen un funcionamiento estable en instalaciones industriales. Un LED bicolor muestra el estado de alimentación, el modo de funcionamiento y los estados de diagnóstico, incluidos la rotura del sensor, los errores de rango de entrada y la posición incorrecta de los interruptores DIP.

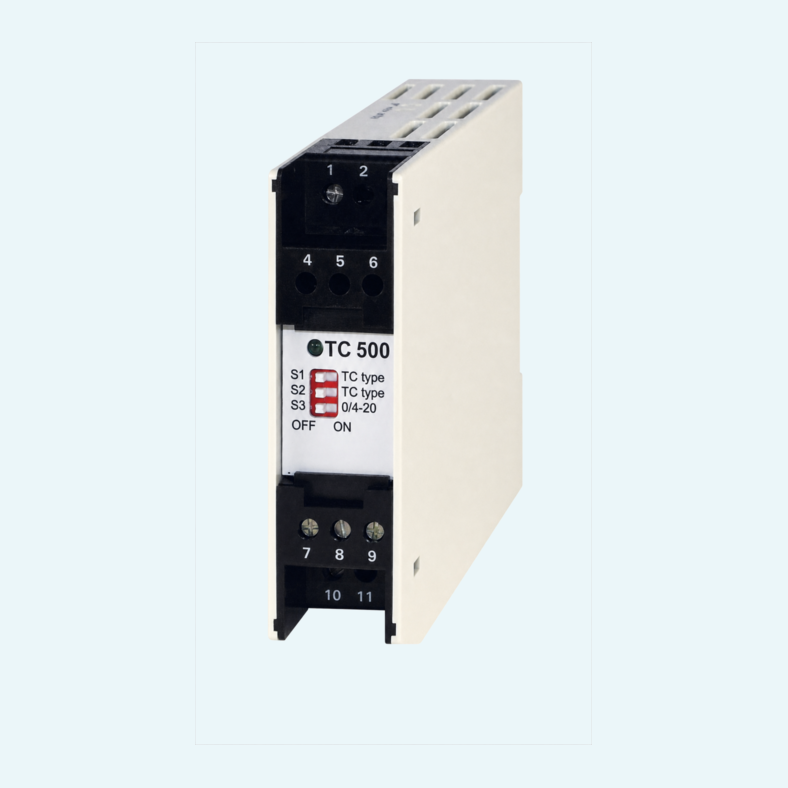

La entrada es programable para termopares tipo J, tipo K y tipo S mediante interruptores DIP situados en la parte frontal.
Los valores de inicio y fin se programan con cuatro interruptores giratorios laterales, con ajuste intermedio mediante dos potenciómetros de ajuste.
Se incluye compensación de unión fría integrada para el procesamiento de la señal del termopar.

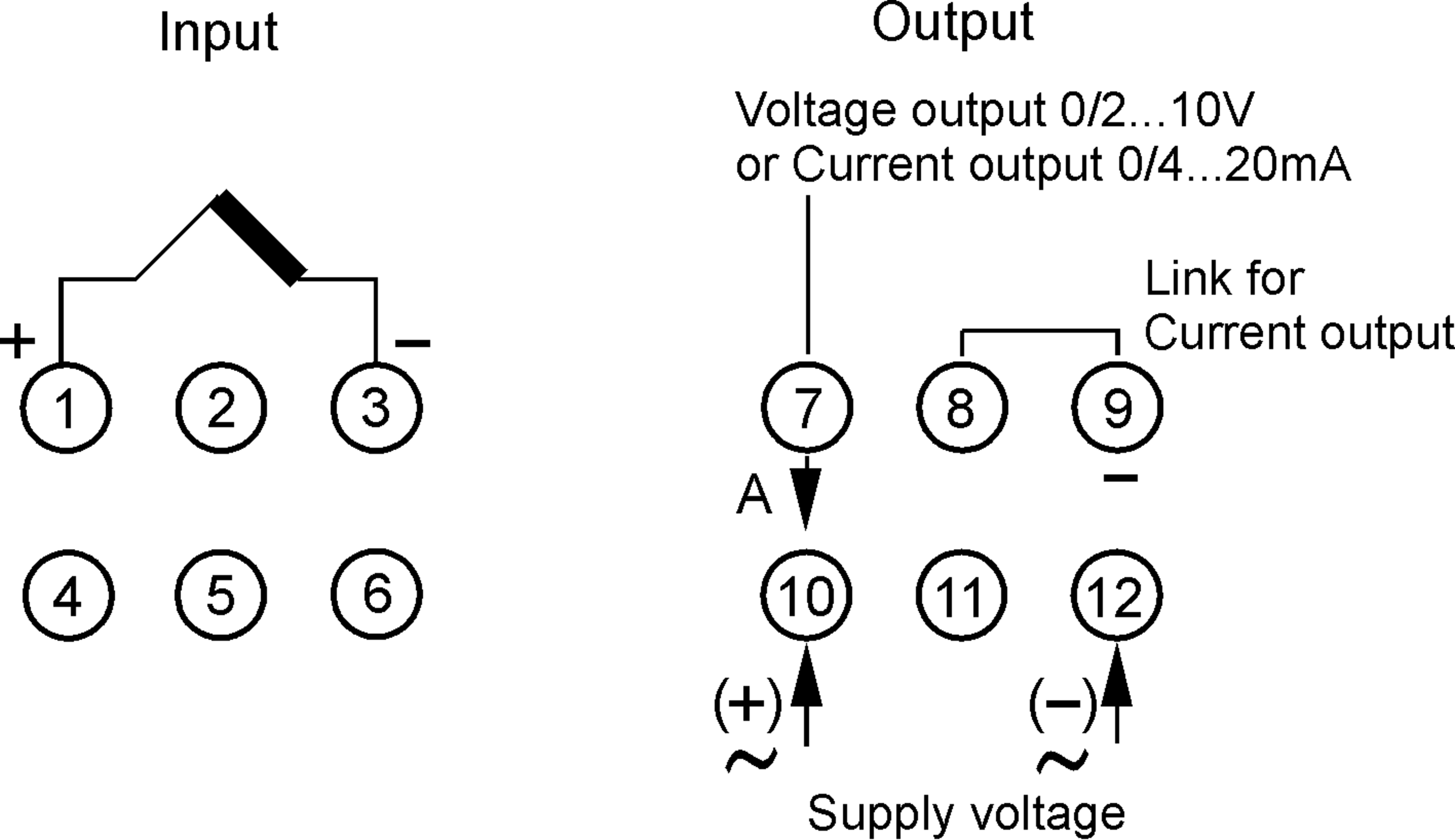

La señal de salida es lineal con la temperatura y puede seleccionarse como corriente o tensión mediante interruptores DIP situados en la parte frontal.
Una rotura del sensor lleva la salida al valor final más 1 % para indicación de sobrerrango. El cortocircuito del sensor no genera indicación.

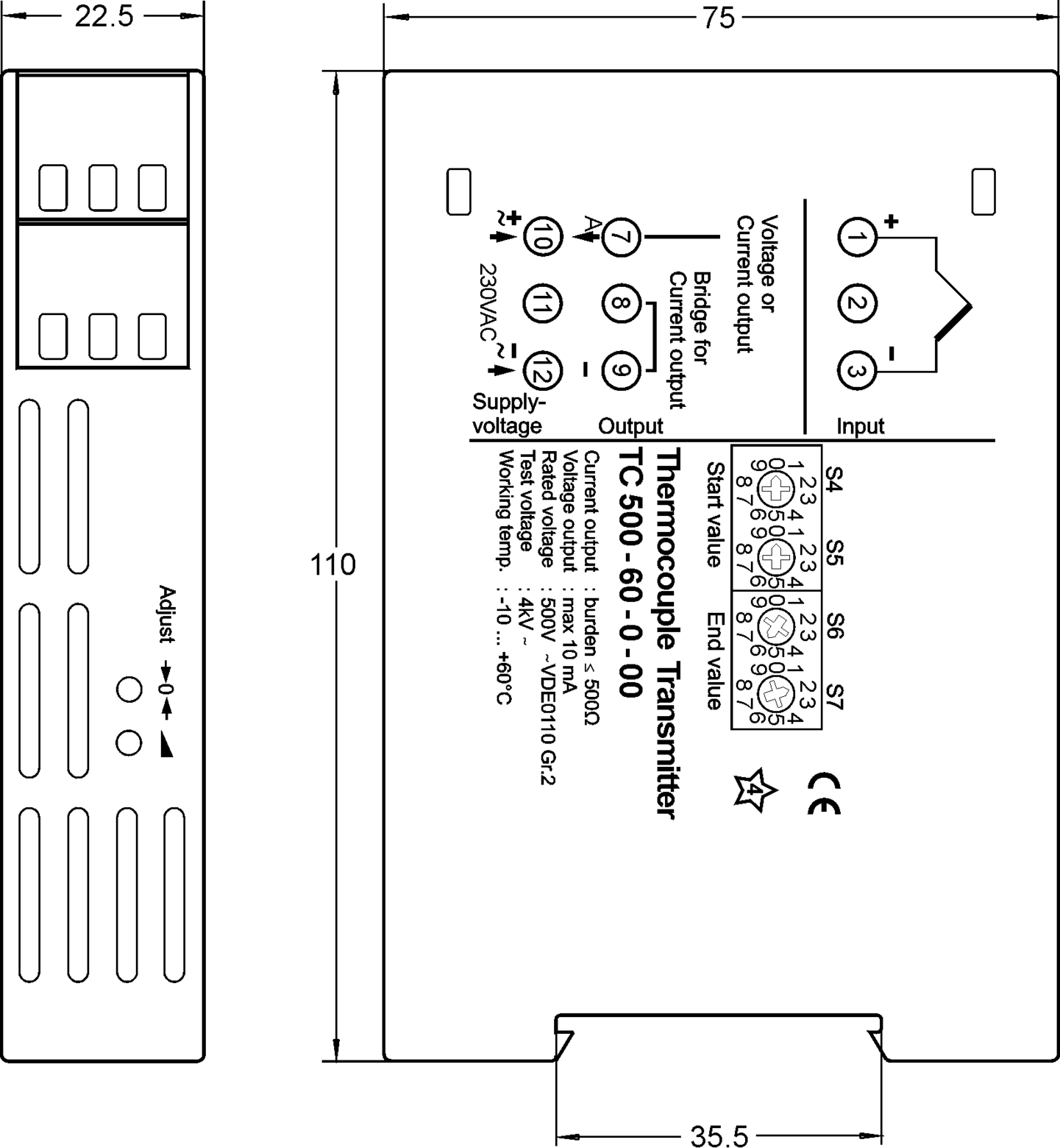

La carcasa de policarbonato está diseñada para montaje en carril DIN TS35 o TH35 y utiliza bornes de tornillo de hasta 2,5 mm².
