Las señales de temperatura estables son esenciales cuando los sensores RTD alimentan un sistema de control de procesos. Este transmisor convierte las señales de campo de Pt100 o Pt1000 en salidas analógicas estándar, ayudando a que los armarios de control reciban valores limpios y utilizables procedentes de mediciones de temperatura industriales.
El rango de medición puede seleccionarse libremente dentro de los límites especificados de valor inicial y span, lo que hace que la unidad sea adecuada para tareas de temperatura personalizadas en lugar de instalaciones de rango fijo. Las salidas de 0/4–20 mA y 0/2–10 V están disponibles simultáneamente, lo que ofrece a los integradores flexibilidad a la hora de conectar con PLC, controladores o unidades de visualización.

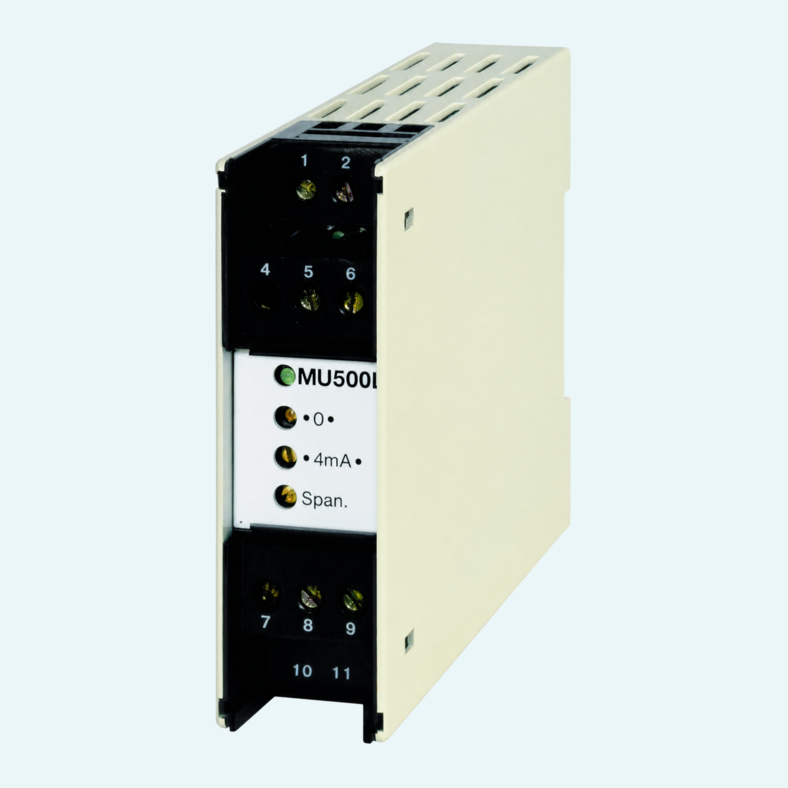

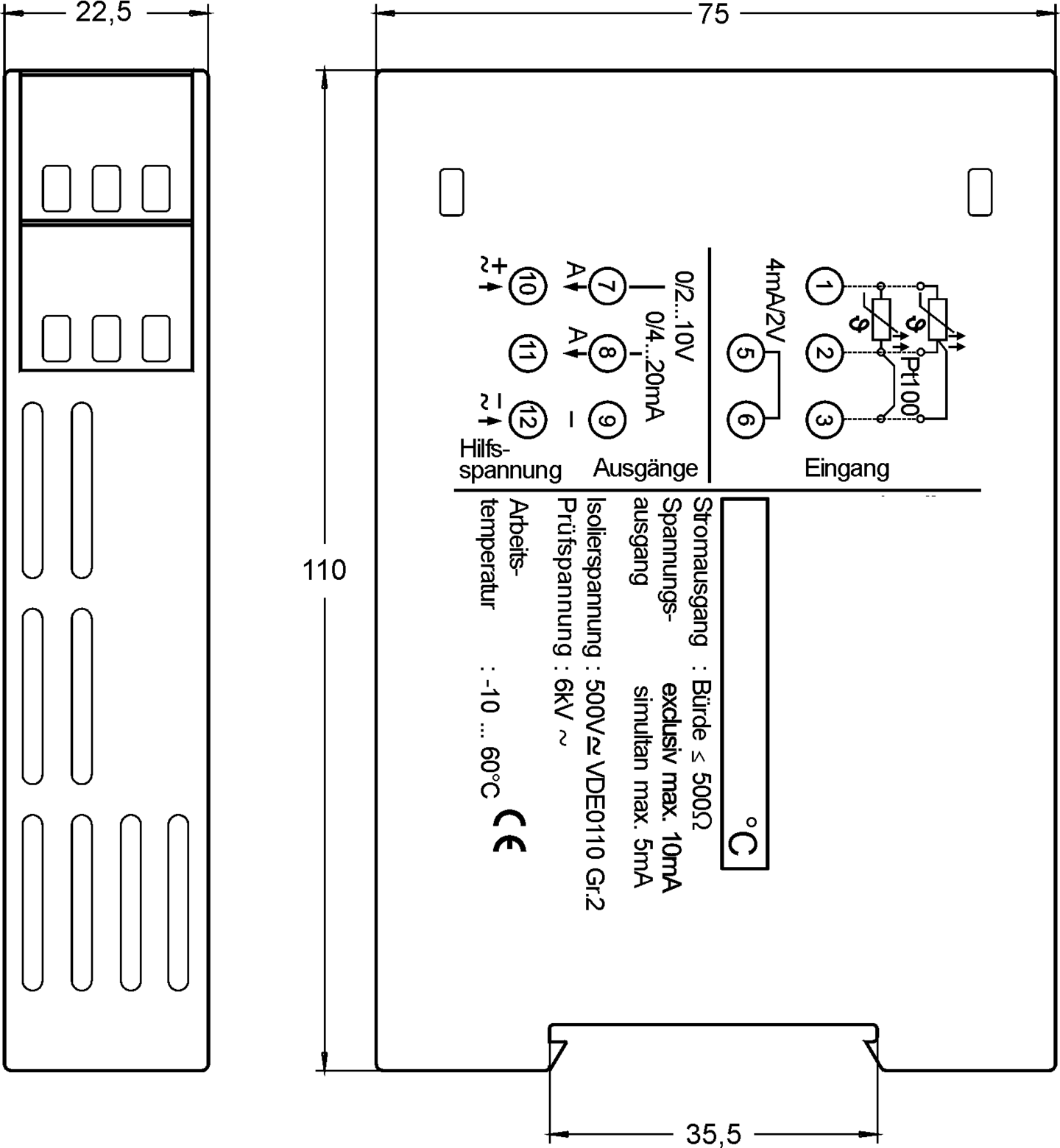

Para un funcionamiento fiable del armario, la alimentación está aislada de la entrada y la salida, con versiones de alimentación de 230 V AC o 24 V DC disponibles. Los potenciómetros situados en la parte frontal permiten ajustar el valor inicial, 4 mA/2 V y el span, mientras que la carcasa de policarbonato de 22,5 mm se monta directamente sobre un carril DIN TS35.

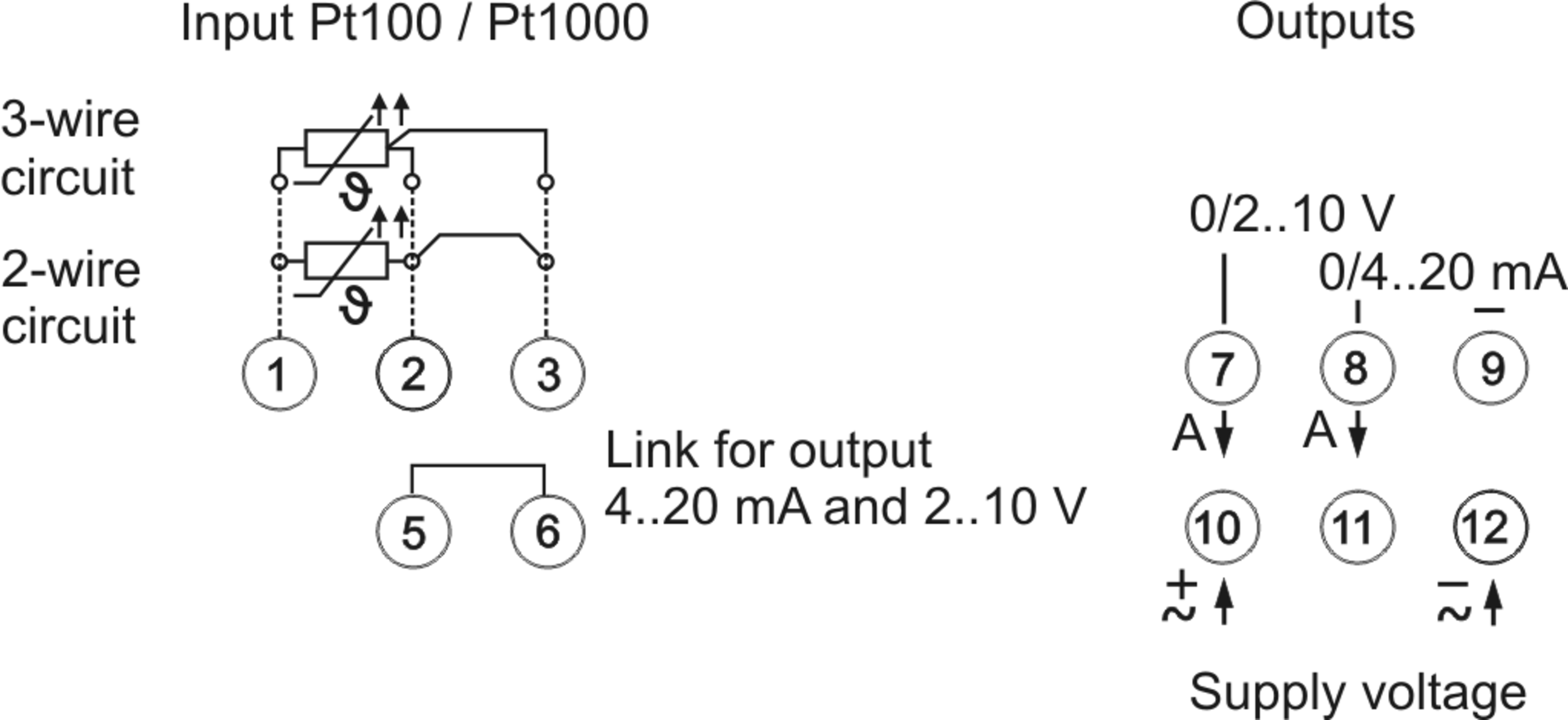

El transmisor acepta señales de sonda RTD Pt100 o Pt1000 en conexión a 2 o 3 hilos.
Las salidas de corriente y de tensión se seleccionan mediante puente, con variantes de 0/4–20 mA y 0/2–10 V disponibles.
El valor inicial, el punto de 4 mA/2 V y el rango se ajustan mediante potenciómetros de 20 vueltas situados en la parte frontal.
La configuración a 3 hilos proporciona compensación automática de la resistencia de línea de hasta 10 Ω de resistencia de línea simétrica.
Una línea rota lleva la salida al valor máximo, mientras que un cortocircuito la lleva al valor mínimo.
El transmisor está disponible para alimentación de 230 V AC o 24 V DC, según la versión solicitada.
