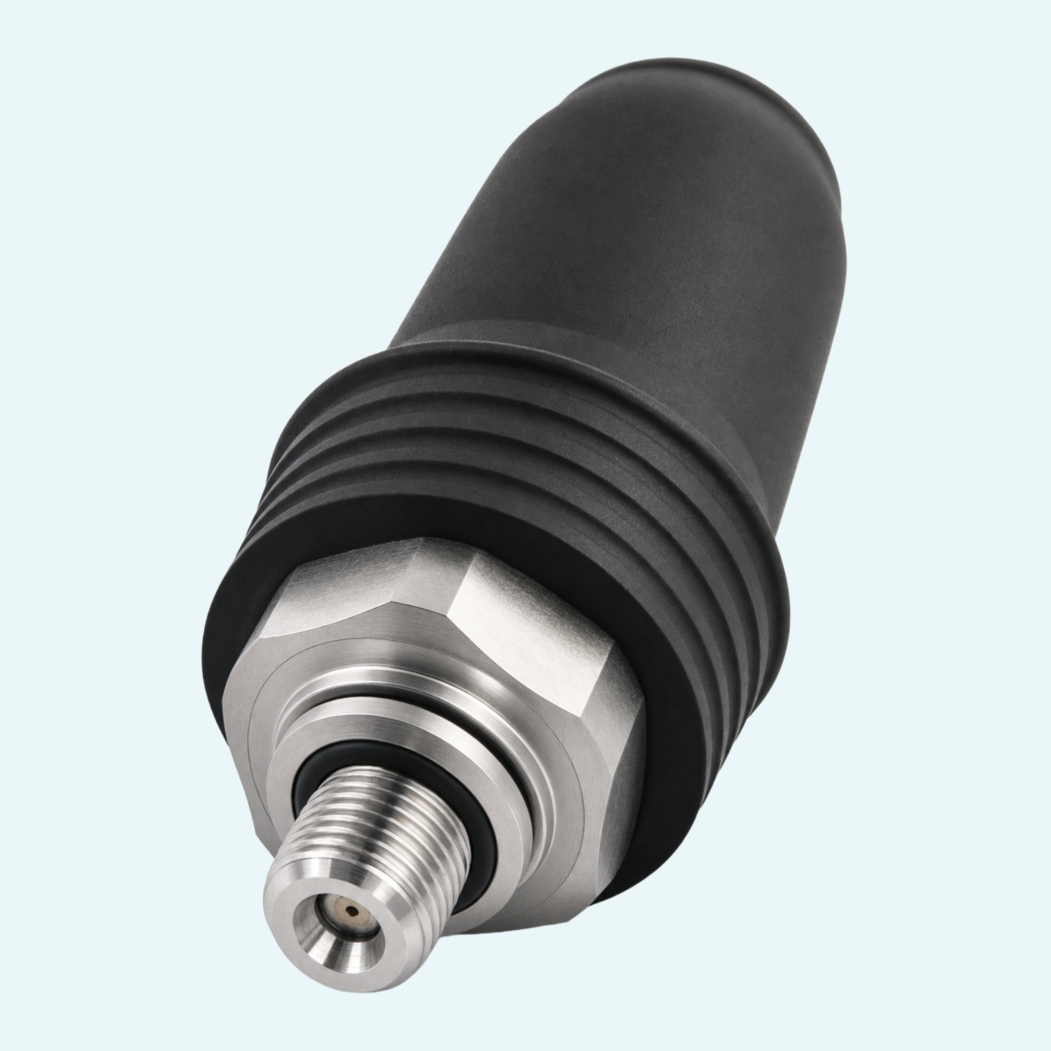

La monitorización de la presión en máquinas y sistemas hidráulicos o neumáticos compactos a menudo requiere un interruptor sencillo que pueda adaptarse sin electrónica compleja. El PM1 utiliza un principio mecánico de diafragma o pistón precargado por muelle para conmutar la presión en agua, aceites y gases, con versiones para rangos de vacío y presión relativa de hasta 320 bar.
El punto de conmutación es ajustable en las versiones con contactos planos de 6,3x0,8, utilizando una llave hexagonal SW2 entre los contactos. Para las aplicaciones que prefieren una instalación enchufable, la familia también ofrece una versión con conector M12x1 con ajuste de fábrica. El contacto conmutado conmuta hasta 48 VAC/DC y 2 A, proporcionando una interfaz eléctrica clara para las tareas de control dependientes de la presión.
Las diferentes conexiones de proceso, las partes húmedas de acero galvanizado o acero inoxidable, y las juntas de NBR, EPDM o FKM ayudan a adaptar el interruptor a la instalación. Según la conexión eléctrica, el grado de protección alcanza IP 54 con tapa de goma o IP 67 con conector de acoplamiento M12x1.
Un muelle precarga un diafragma o un pistón, y el movimiento de presión activa el interruptor mecánico.
La función de conmutación está diseñada como contacto conmutado para el control eléctrico dependiente de la presión.
La familia incluye 3 contactos planos de 6,3x0,8, con conector circular M12x1 y salida de cable Deutsch DT04-2P disponibles como opciones.
Las roscas de conexión disponibles incluyen G1/8 B, G1/4 B, R1/8 B, R1/4, 1/8 NPT, 1/4 NPT y M10x1.
Las partes húmedas están disponibles en acero galvanizado o acero inoxidable, con juntas de NBR, EPDM o FKM según la versión.
El presostato se puede montar en cualquier orientación.
