Las instalaciones en depósitos de zonas peligrosas requieren una medición de nivel que se adapte tanto al concepto de protección del emplazamiento como a la tarea de medición. Esta familia cuenta con certificación antideflagrante para su uso en lugares donde se manipulan productos inflamables, con la certificación indicada como CESI 03 ATEX 272 Ext.2 1/2G Exdb IIC T5/T6 G2/Gb.
El principio de medición potenciométrico utiliza un flotador magnético que acciona gradualmente una cadena de resistencias y contactos reed en el interior de la varilla de medición. Con el flotador como elemento móvil, el sensor proporciona un control de nivel continuo y fiable para depósitos de líquidos, incluidas las instalaciones exteriores y subterráneas descritas en la fuente.
Las opciones de configuración permiten una integración práctica en los sistemas de proceso. La familia ofrece una resolución de medición de 5, 10 o 20 mm, salida potenciométrica LC o de 4-20 mA LCT, longitudes de hasta 6 m según el flotador, una presión de trabajo máxima de 10 bar, una temperatura de trabajo estándar de hasta 100 °C y grado de protección IP67.

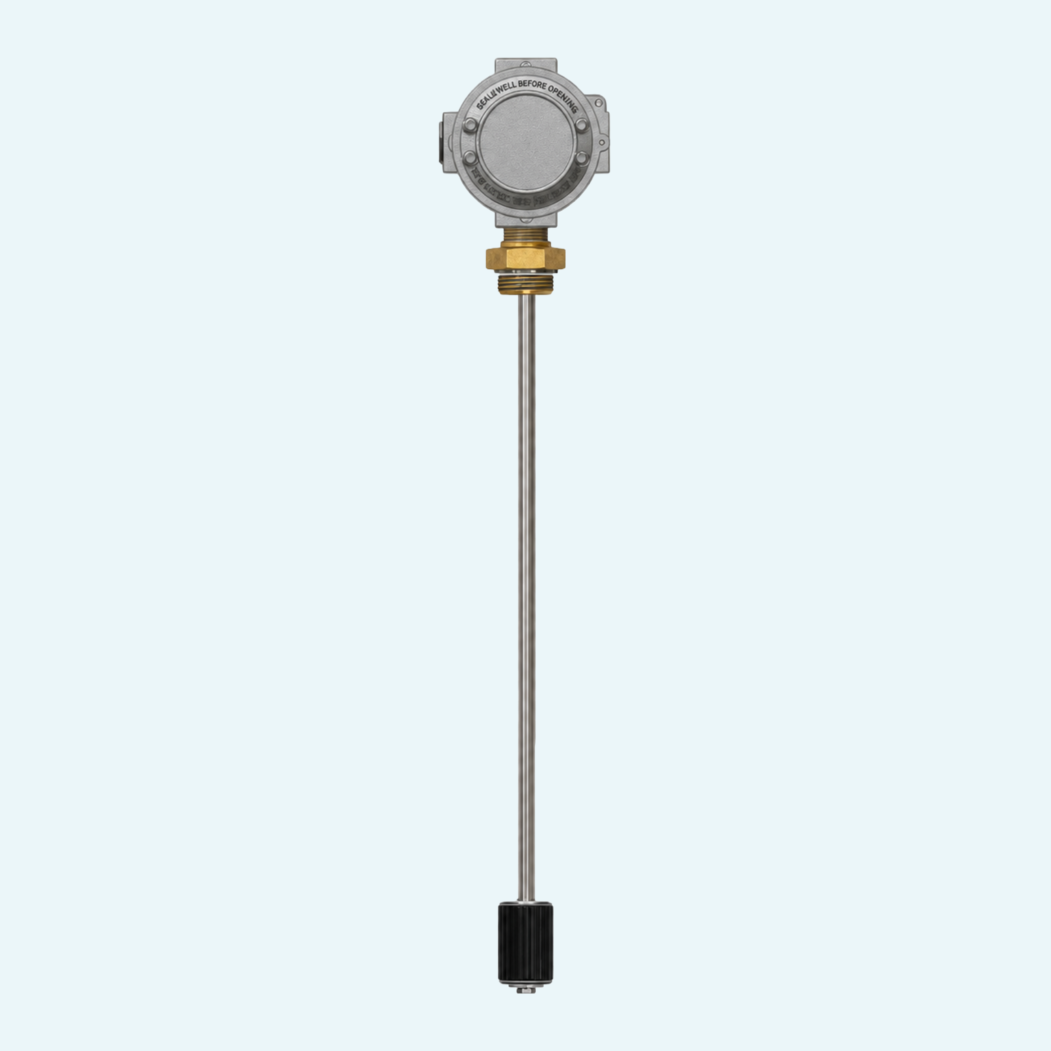

Un flotador magnético acciona una cadena de resistencias y contactos reed situados en el interior de la varilla de medición.

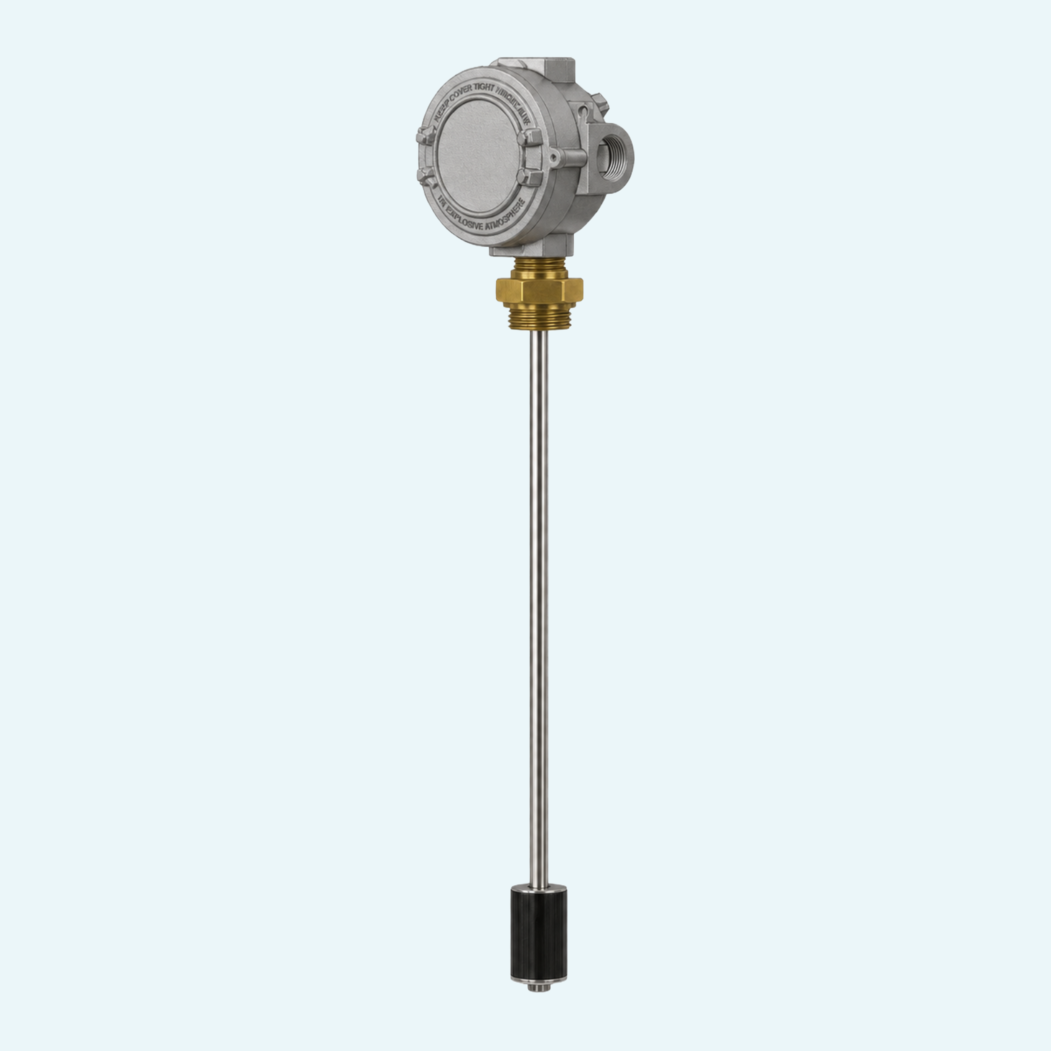

Las opciones de salida eléctrica incluyen la carcasa de aluminio pintada con epoxi E1 IP66/67 y la carcasa de acero inoxidable AISI 316 E3 IP66/67.
Se admite la instalación desde el exterior con conexiones de proceso roscadas y embridadas incluidas para los tipos de flotador disponibles.
Las opciones de rosca macho incluyen G cilíndrica UNI 228/1, cónica UNI 7/1 y cónica NPT.
Solo para el tipo LC, puede instalarse un sensor de temperatura en la parte inferior de la varilla bajo pedido, con opciones PT100, PT1000, PTC o NTC.
Los controles de nivel con certificación Exd deben conectarse interponiendo las juntas de bloqueo adecuadas conforme a la norma EN 50018.
