Le installazioni su serbatoi in aree pericolose richiedono una misura di livello che si adatti al concetto di protezione del sito, oltre che al compito di misura. Questa famiglia è certificata a prova di esplosione per l'impiego in presenza di prodotti infiammabili, con certificazione elencata come CESI 03 ATEX 272 Ext.2 1/2G Exdb IIC T5/T6 G2/Gb.

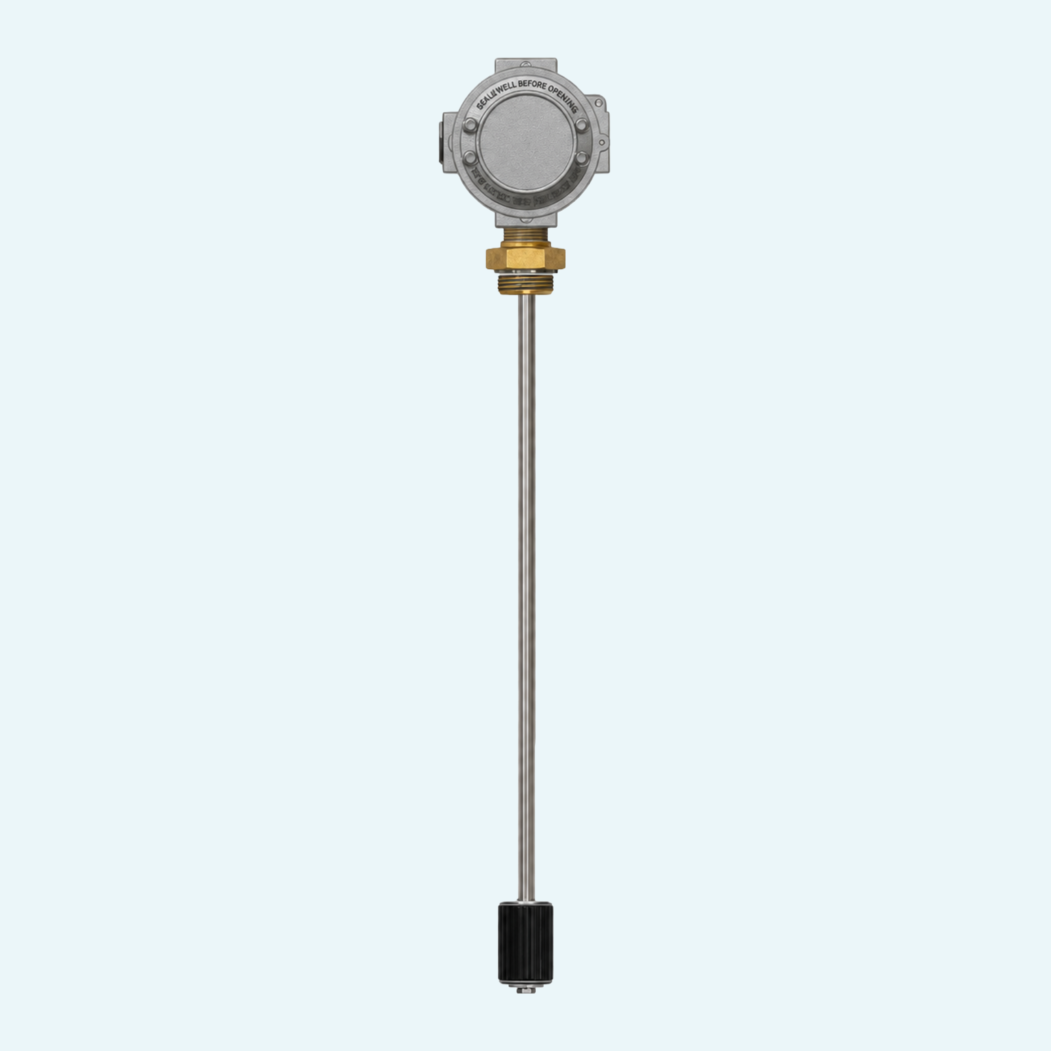

Il principio di misura potenziometrico utilizza un galleggiante magnetico per azionare gradualmente una catena di resistenze e contatti reed all'interno dell'asta di misura. Con il galleggiante come elemento mobile, il sensore fornisce un controllo di livello continuo e affidabile per serbatoi di liquidi, incluse le installazioni all'aperto e interrate descritte nella fonte.
Le opzioni di configurazione supportano un'integrazione pratica nei sistemi di processo. La famiglia offre una risoluzione di misura di 5, 10 o 20 mm, uscita potenziometrica LC o 4-20mA LCT, lunghezze fino a 6 m a seconda del galleggiante, pressione di esercizio massima di 10 Bar, temperatura di esercizio standard fino a 100°C e protezione IP67.
Un galleggiante magnetico aziona una catena di resistenze e contatti reed posizionati all'interno dell'asta di misura.

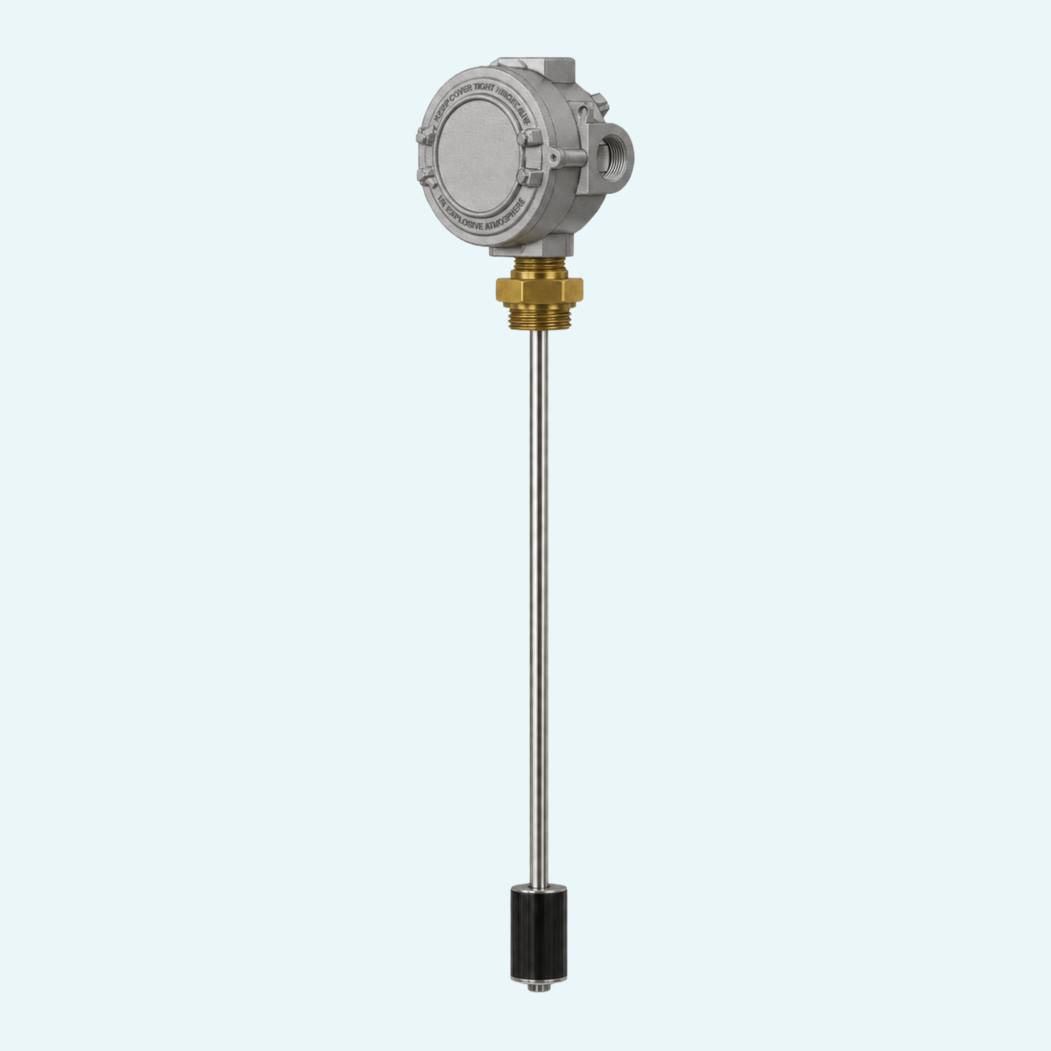

Le opzioni di uscita elettrica includono l'involucro E1 in alluminio verniciato epossidico IP66/67 e l'involucro E3 in acciaio inossidabile AISI 316 IP66/67.
L'installazione dall'esterno è supportata con connessioni di processo filettate e flangiate elencate per i tipi di galleggiante disponibili.
Le opzioni di filettatura maschio includono G cilindrica UNI 228/1, conica UNI 7/1 e conica NPT.
Solo per il tipo LC, su richiesta è possibile installare un sensore di temperatura alla base dell'asta, con opzioni PT100, PT1000, PTC o NTC.
I controlli di livello certificati Exd devono essere collegati interponendo gli appositi giunti di sbarramento secondo la norma EN 50018.
