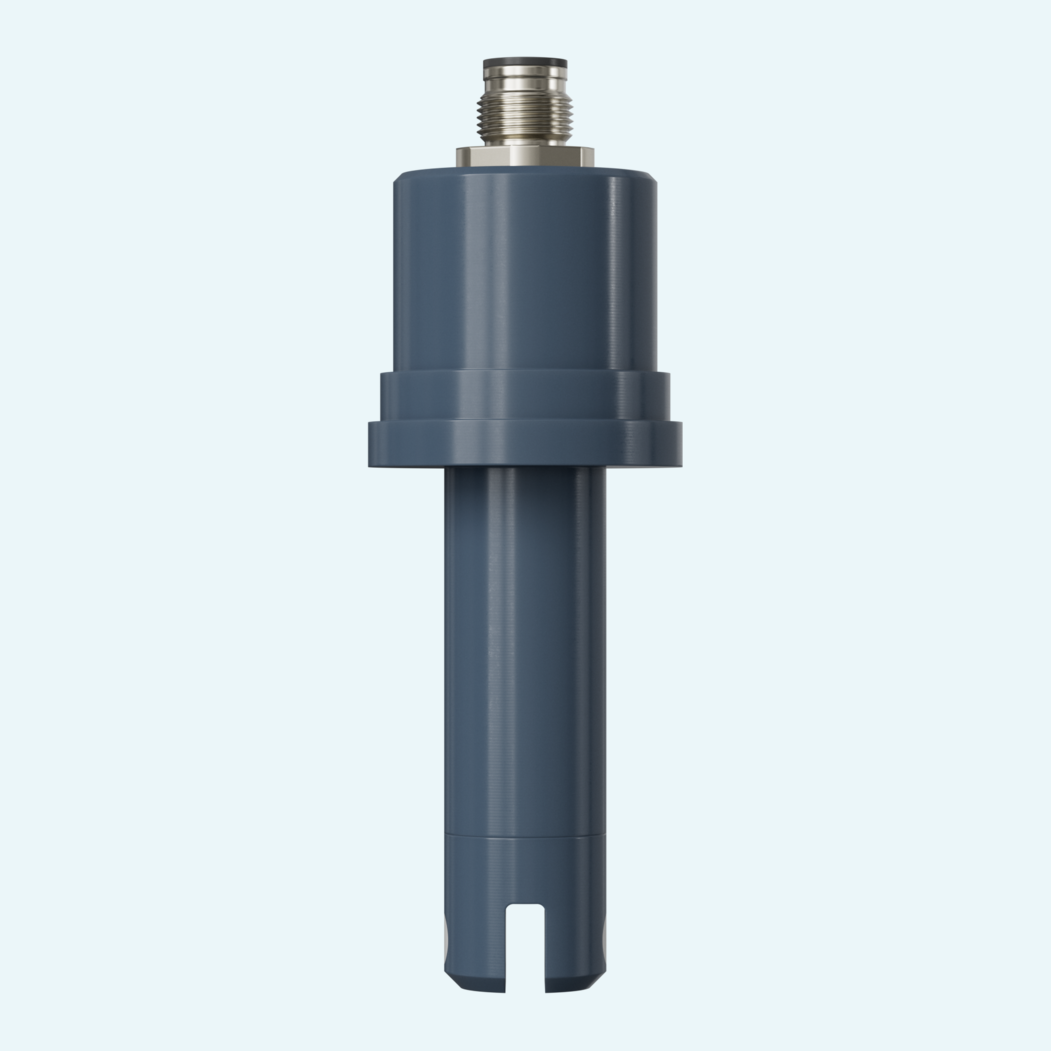

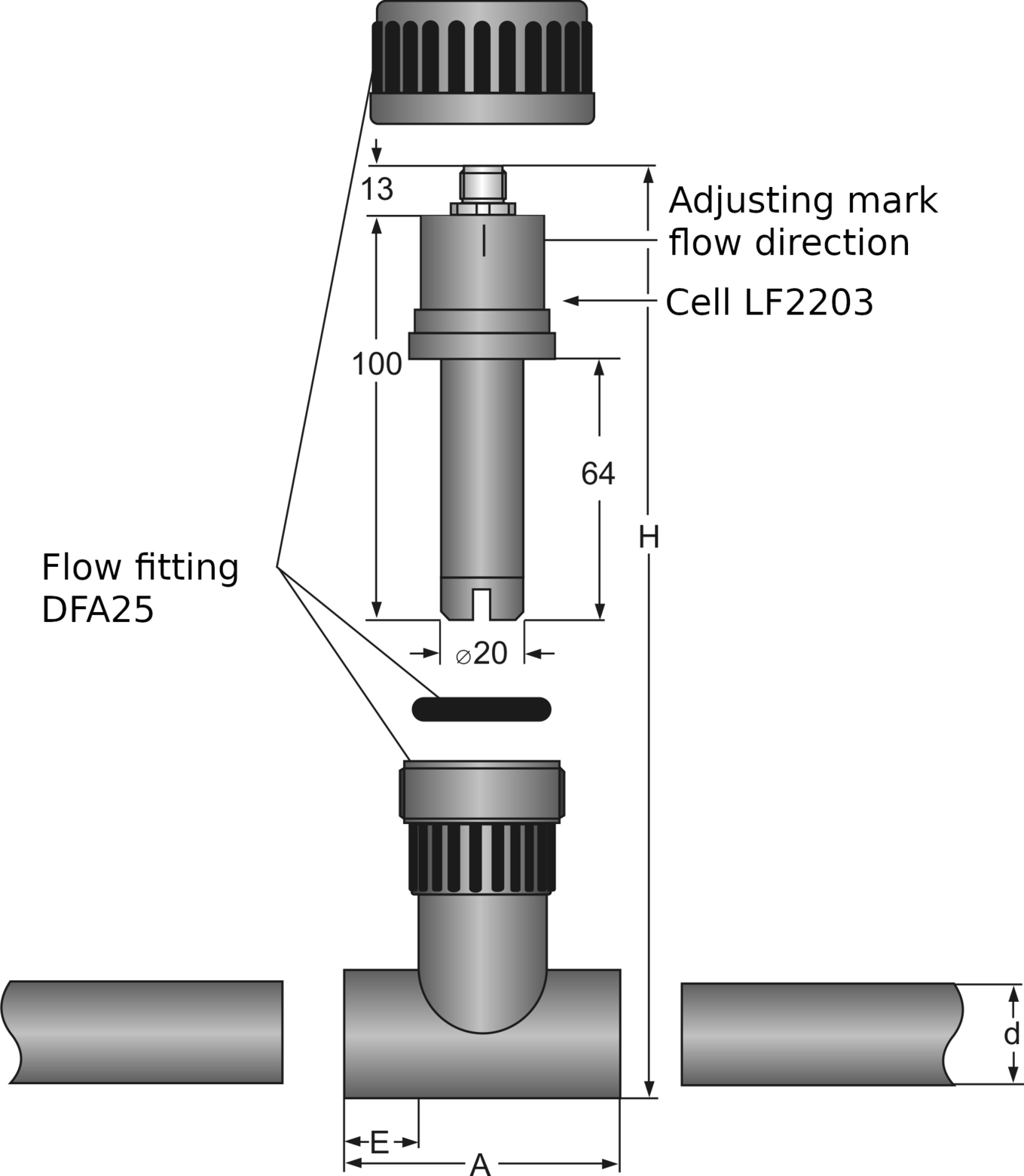

La medición fiable de la conductividad en sistemas de tuberías comienza con una célula que se adapta al proceso mecánica y eléctricamente. La LF2203 está diseñada como célula de flujo conductiva de 2 electrodos para diámetros de tubería de 25 a 63 mm, ofreciendo a los operadores de planta y a los fabricantes de sistemas una solución práctica para la monitorización en línea de la conductividad.
La célula cubre rangos de medición de 0...100 µS/cm hasta 2 mS/cm y utiliza electrodos de grafito con una constante de célula de C = 1,0 ± 3,5 %. Un sensor Pt1000 integrado conforme a la norma DIN IEC751, clase A, permite la medición de temperatura directamente en el punto de medición.

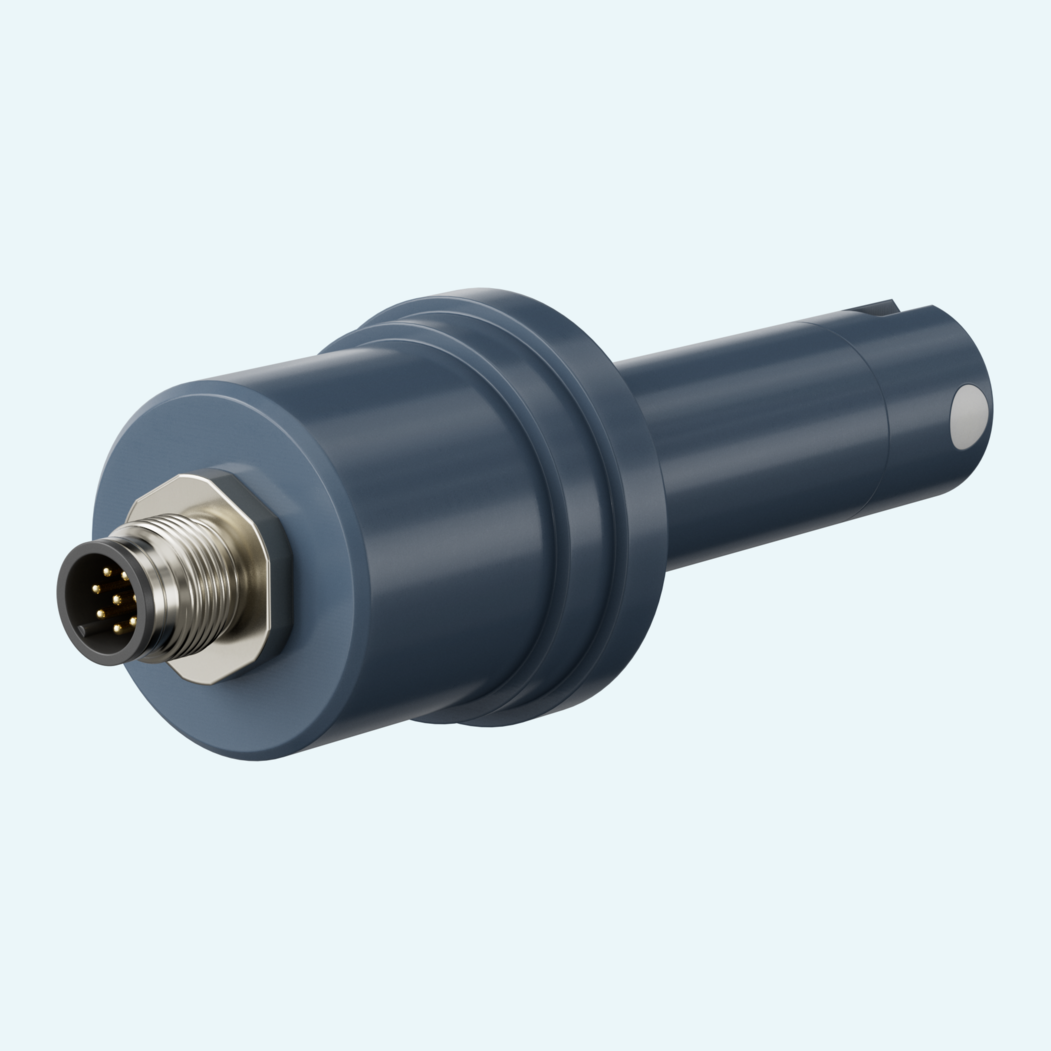

Para entornos de proceso con requisitos de instalación definidos, la LF2203 combina un material de proceso de PVC-U conforme a DIN8061/8062 con una presión de proceso máxima de 16 bar a 22 °C. El conector redondo M12x1 de 8 polos con grado de protección IP67 garantiza una conexión eléctrica segura in situ.
| Rango de presión nominal |
16 bar
|
|---|---|
| Temperatura del medio |
0...60 °C
|
| Constante de célula |
1 1/cm ± 3,5 %, constante de célula exacta indicada en la placa de características
|
|---|---|
| Rango de conductividad, mín. |
0...100 µS/cm
|
| Rango de conductividad, máx. |
0...2 mS/cm
|
| Sensor de temperatura |
Pt1000, Class A
|
| Terminales con grado de protección |
IP67
|
|---|
| Conformidad CE |
Sí
|
|---|
| Tipo de conexión eléctrica |
8 pole round connector plug M12x1
Para 8-pin round plug connector M12x1 IP67: M12 8-pole circular connector |
|---|---|
| Material |
Brass nickel-plated, Stainless Steel
Para [03] 8-pin stainless steel round plug connector: Stainless Steel Para 8-pin round plug connector M12x1 IP67: Brass nickel-plated |
| Partes húmedas |
PVC-U, Graphite
|
|---|---|
| Conexión de proceso |
PVC fitting with cap nut
|
