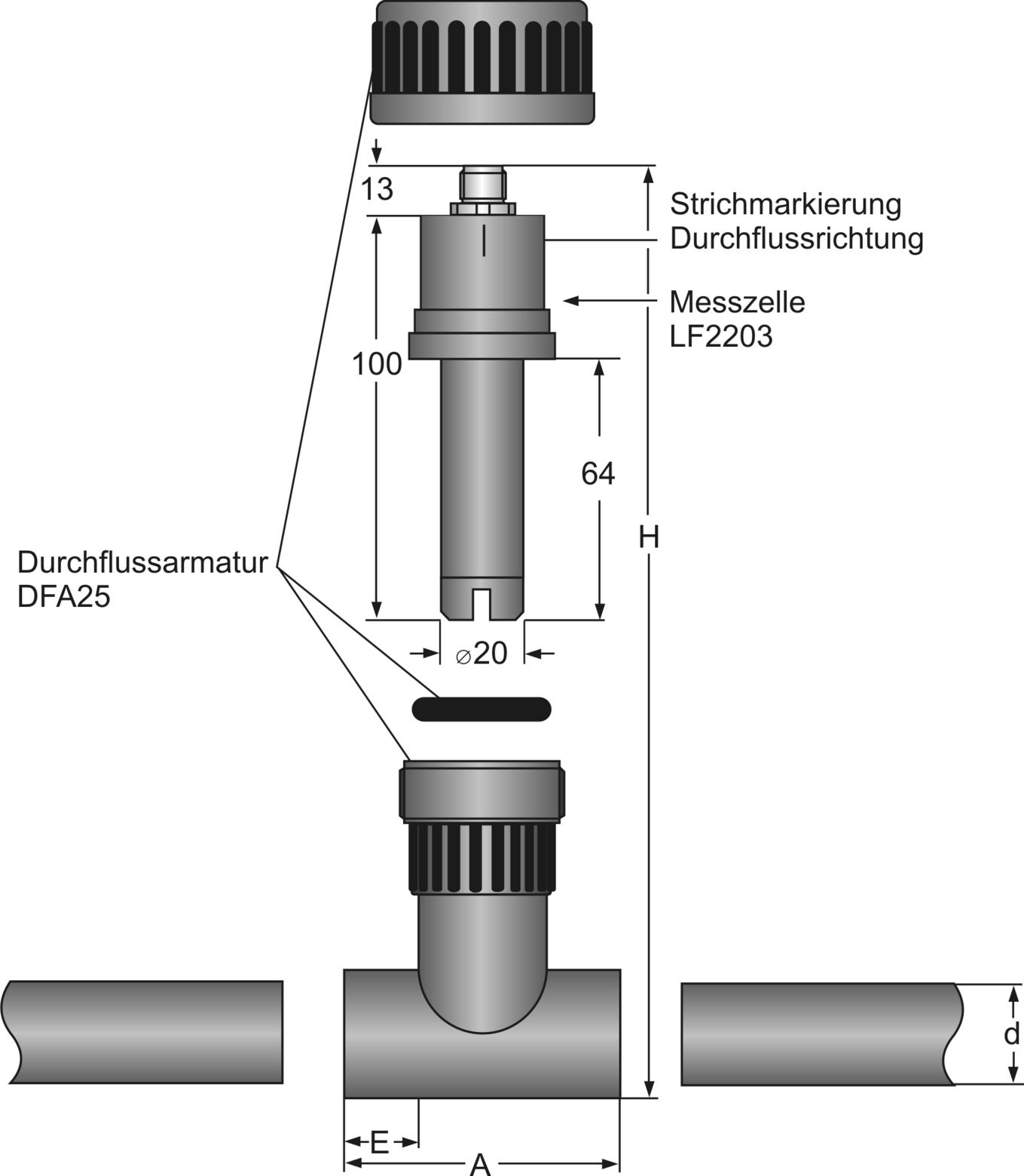

Eine zuverlässige Leitfähigkeitsmessung in Rohrleitungssystemen beginnt mit einer Messzelle, die mechanisch und elektrisch zum Prozess passt. Die LF2203 ist als 2-Elektroden-Durchflussmesszelle für Rohrdurchmesser von 25 bis 63 mm konzipiert und bietet Anlagenbetreibern und Systembauern eine praxisgerechte Lösung für die Inline-Leitfähigkeitsüberwachung.
Die Messzelle deckt Messbereiche von 0..100 µS/cm bis 2 mS/cm ab und verwendet Graphitelektroden mit einer Zellkonstante von C = 1,0 ± 3,5 %. Ein integrierter Pt1000-Sensor nach DIN IEC751, Klasse A, unterstützt die Temperaturmessung direkt am Messpunkt.
Für Prozessumgebungen mit definierten Installationsanforderungen kombiniert die LF2203 PVC-U-Prozessmaterial nach DIN8061/8062 mit einem maximalen Prozessdruck von 16 bar bei 22 °C. Der 8-polige Rundsteckverbinder M12x1 mit Schutzart IP67 ermöglicht einen sicheren elektrischen Anschluss vor Ort.
| Nenn-Druck |
16 bar
|
|---|---|
| Medientemperatur |
0...60 °C
|
| Zellkonstante |
1 1/cm ± 3,5 %, exakte Zellkonstante auf dem Typenschild angegeben
|
|---|---|
| Leitfähigkeitsbereich, min. |
0...100 µS/cm
|
| Leitfähigkeitsbereich, max. |
0...2 mS/cm
|
| Temperatursensor |
Pt1000, Class A
|
| Schutzart der Klemmen |
IP67
|
|---|
| CE-Konformität |
Ja
|
|---|
| Art des elektrischen Anschlusses |
8 pole round connector plug M12x1
Für 8-pol. Rundsteckverbinder M12x1 IP67: M12 8-pole circular connector |
|---|---|
| Material |
Brass nickel-plated, Stainless Steel
Für [03] 8-pol. Rundsteckverbinder Edelstahl: Stainless Steel Für 8-pol. Rundsteckverbinder M12x1 IP67: Brass nickel-plated |
| Medienberührte Teile |
PVC-U, Graphite
|
|---|---|
| Prozessanschluss |
PVC fitting with cap nut
|
