Los cárteres de aceite, compresores y cajas de engranajes suelen trabajar con superficies de aceite muy agitadas. Este transmisor y interruptor de nivel capacitivo está desarrollado para depósitos planos con niveles de llenado perturbados, empleando un filtro programable para calcular una media móvil y reducir las variaciones de la señal de salida sin afectar negativamente a la exactitud.
La estructura de referencia situada en el extremo del sensor reconoce distintos aceites con diferente viscosidad y comportamiento térmico sin necesidad de recalibración. Esto ayuda a simplificar la configuración cuando cambian los tipos de aceite, mientras que el diseño sin piezas móviles favorece un funcionamiento fiable en instalaciones compactas. El rango de medición estándar es de 30 mm, con una exactitud de \pm1,5 mm, una repetibilidad de \pm1 mm y una resistencia a la presión PN 5 bar.
El dispositivo combina la medición analógica de nivel con la conmutación y la supervisión opcional de temperatura. Proporciona una salida analógica de 0..10 V o 4..20 mA, una salida de conmutación push-pull resistente a cortocircuitos y protección IP67. Los parámetros, el punto de conmutación y la histéresis pueden programarse para una adaptación específica a la aplicación.
El sensor supervisa el nivel de aceite en depósitos planos, como compresores, cárteres de aceite de motor y cajas de engranajes, mediante un principio de medición capacitivo.
Una estructura de referencia en el extremo del sensor detecta aceites con diferente viscosidad y comportamiento térmico sin necesidad de recalibración.
Los parámetros pueden configurarse para adaptar el dispositivo a la aplicación, incluyendo el punto de conmutación, la histéresis, el offset y el fondo de escala analógico.
Están disponibles las funciones de conmutación mínima y máxima. El retardo de conmutación, el retardo de reposición y el Power-On-Delay pueden especificarse como opciones.
Un LED amarillo muestra el estado de funcionamiento desde cuatro lados, incluyendo aceite dentro del rango, aviso de nivel bajo, estado de alarma, fallo o modo de programación.
El dispositivo utiliza una alimentación de 18...30 V DC y un conector redondo M12x1 de 4 polos. La salida push-pull puede conectarse como PNP o NPN.

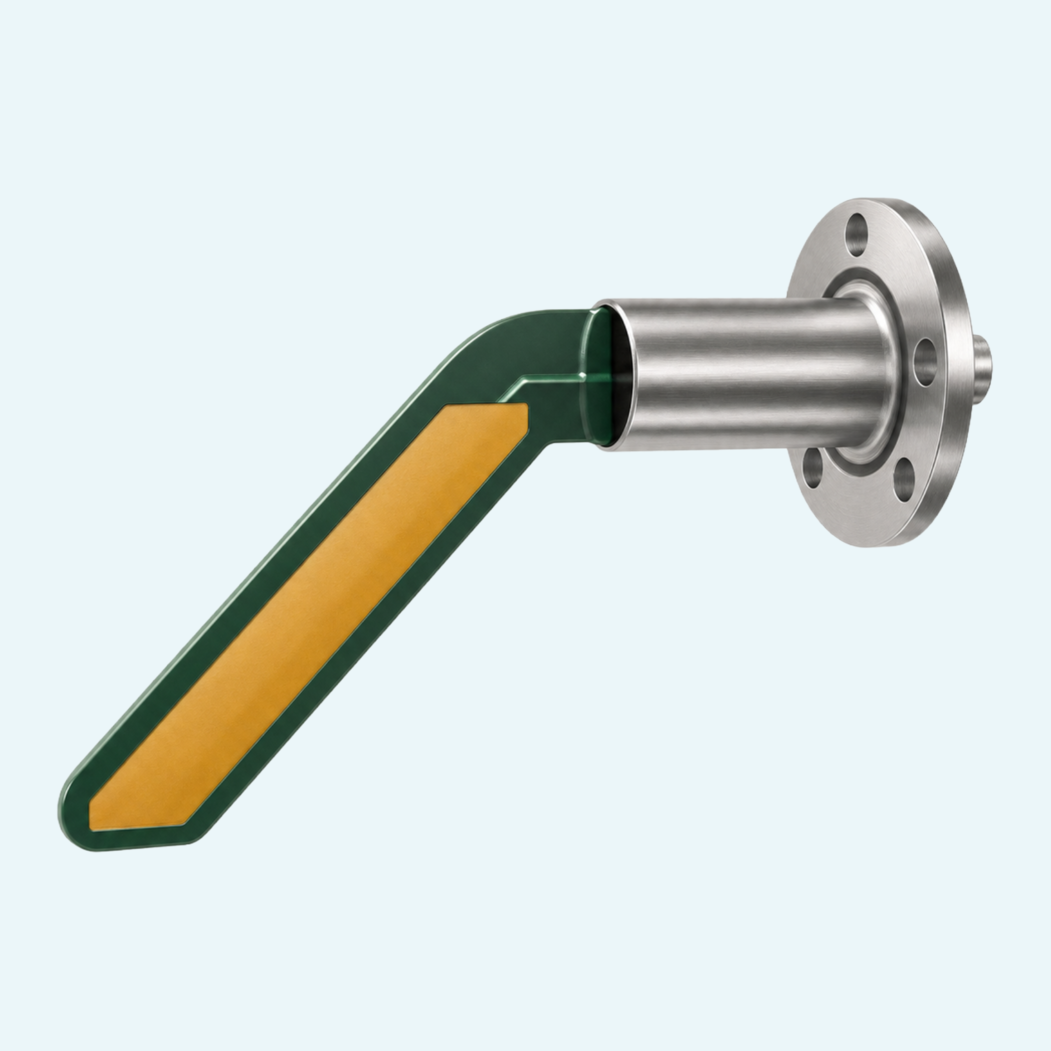

La forma de soporte se utiliza para el montaje lateral, mientras que la forma recta se utiliza para la instalación desde arriba. Las conexiones mecánicas incluyen brida o rosca G 1".
