Le coppe dell'olio, i compressori e i riduttori spesso operano con superfici dell'olio soggette a forti movimenti. Questo trasmettitore e interruttore di livello capacitivo è sviluppato per contenitori piatti con livelli di riempimento perturbati, utilizzando un filtro programmabile per calcolare una media mobile e ridurre le variazioni del segnale di uscita senza influire negativamente sull'accuratezza.
La struttura di riferimento all'estremità del sensore riconosce oli diversi con diversi comportamenti di viscosità e temperatura senza necessità di ritaratura. Questo aiuta a semplificare la configurazione quando cambia il tipo di olio, mentre il design privo di parti in movimento supporta un funzionamento affidabile in installazioni compatte. Il campo di misura standard è 30 mm, con un'accuratezza di \pm1,5 mm, una ripetibilità di \pm1 mm e una resistenza alla pressione PN 5 bar.
Il dispositivo combina la misura di livello analogica con la commutazione e il monitoraggio opzionale della temperatura. Fornisce un'uscita analogica 0..10 V o 4..20 mA, un'uscita di commutazione push-pull resistente al cortocircuito e un grado di protezione IP67. Parametri, punto di commutazione e isteresi possono essere programmati per un adattamento specifico all'applicazione.
Il sensore monitora il livello dell'olio in contenitori piatti come compressori, coppe dell'olio motore e riduttori utilizzando un principio di misura capacitivo.
Una struttura di riferimento all'estremità del sensore rileva oli con diversi comportamenti di viscosità e temperatura senza richiedere una nuova taratura.
I parametri possono essere impostati per adattare il dispositivo all'applicazione, tra cui punto di commutazione, isteresi, offset e fondo scala analogico.
Sono disponibili le funzioni di commutazione minima e massima. Ritardo di commutazione, ritardo di ripristino e Power-On-Delay possono essere specificati come opzioni.
Un LED giallo indica lo stato di funzionamento da quattro lati, compreso olio nel range, avviso di livello basso, stato di allarme, guasto o modalità di programmazione.
Il dispositivo utilizza un'alimentazione 18...30 V DC e un connettore a spina rotondo M12x1 a 4 poli. L'uscita push-pull può essere cablata come PNP o NPN.

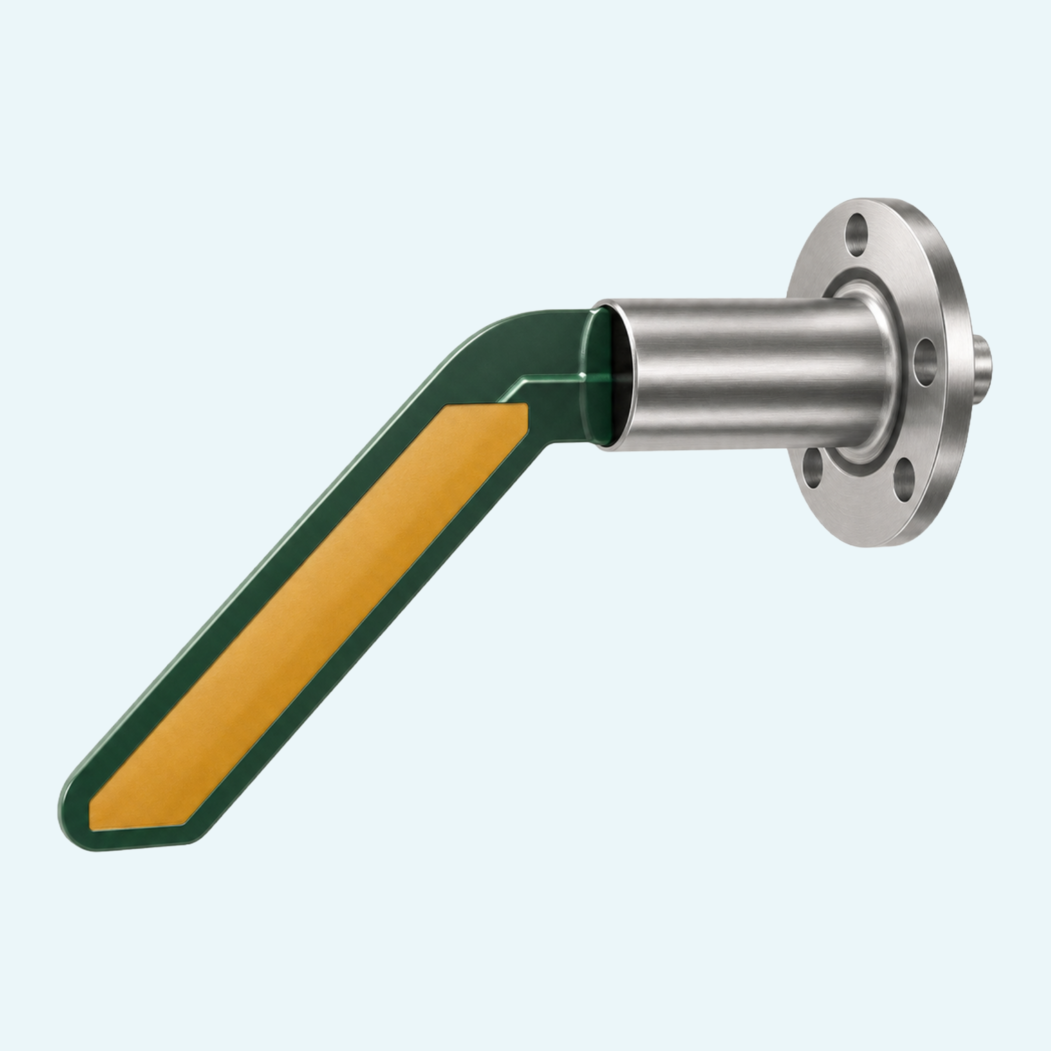

La forma a staffa è utilizzata per il montaggio laterale, mentre la forma diritta è utilizzata per l'installazione dall'alto. I collegamenti meccanici includono flangia o filettatura G 1".
