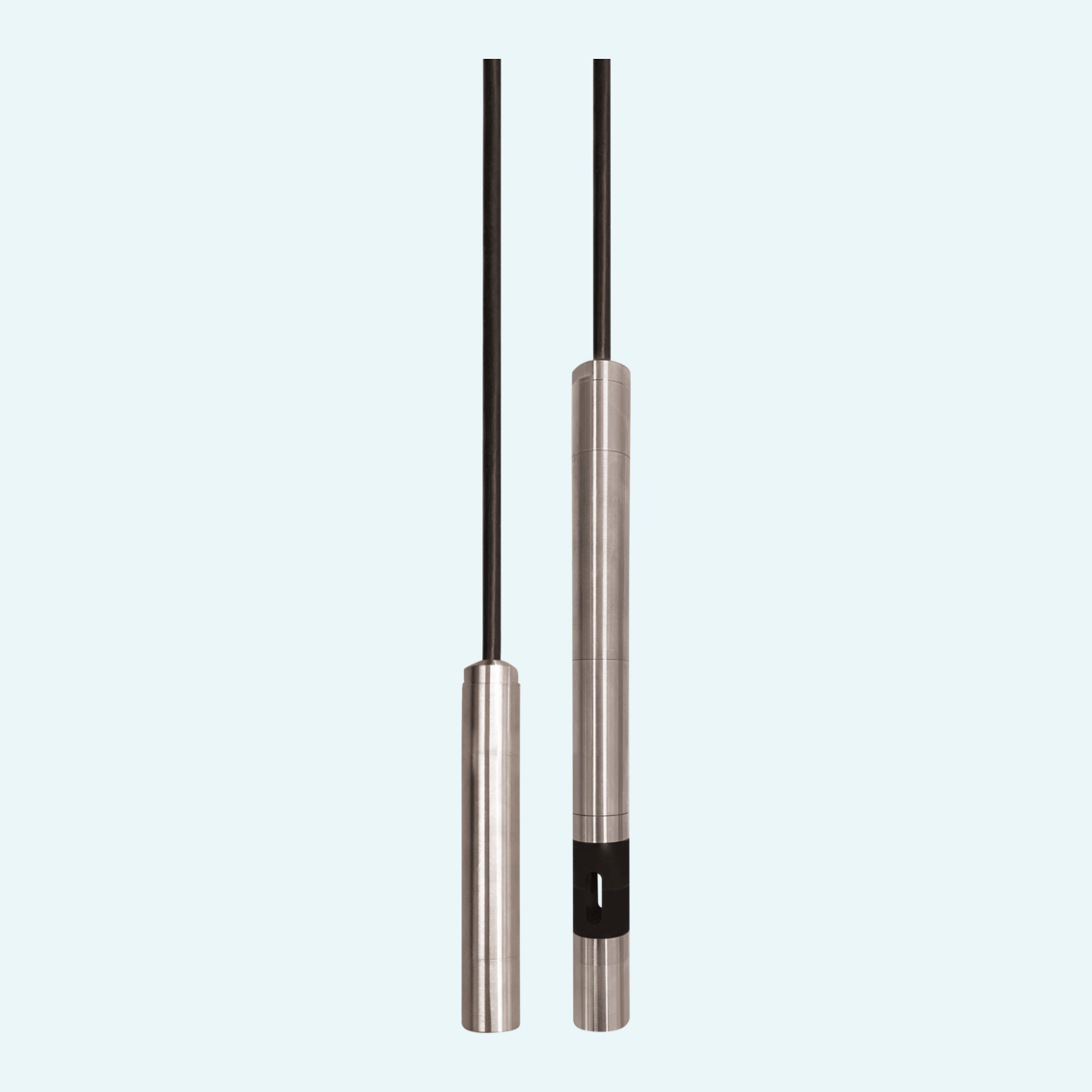

Una medición de nivel fiable comienza con un sensor capaz de mantenerse estable en condiciones reales de proceso. Diseñado para la monitorización y el control continuos de niveles y temperaturas de líquidos, este transmisor hidrostático es idóneo para aplicaciones de agua dulce, aguas residuales y agua salada, incluidos espacios confinados como tubos de sondeo de pequeño diámetro.
Una célula de medición cerámica capacitiva de Al2O3 al 99,9% mide la presión hidrostática del fluido directamente a través del diafragma de proceso. El diseño esbelto en acero inoxidable de Ø22 mm, el grado de protección (IP68) de hasta 100 m/20 bar y el cable de soporte con núcleo de acero contribuyen a mantener un funcionamiento fiable bajo bajas temperaturas y cargas de choque y vibración.
Para su integración en sistemas de planta, la familia ofrece 4…20 mA con comunicación FSK o RS485 Modbus-RTU. La medición de temperatura opcional Pt100/Pt1000 y una célula de conductividad de 4 electrodos de hasta 0…50 mS/cm amplían las funciones del dispositivo más allá de la monitorización de nivel cuando se necesitan parámetros adicionales relacionados con el agua.
El dispositivo mide el nivel de líquido mediante la presión hidrostática que actúa directamente sobre una célula de presión cerámica capacitiva con un diafragma de proceso.
La familia abarca rangos de presión relativa desde 0…100 mbar hasta 0…20 bar y rangos de nivel desde 0…1 mH2O hasta 0…100 mH2O, en función de la variante seleccionada.
Están disponibles entradas de temperatura opcionales Pt100 a 3 hilos o Pt1000. En las versiones RS485 Modbus-RTU, el valor de temperatura medido puede leerse a través de la interfaz digital.
La célula conductiva opcional de 4 electrodos mide la conductividad desde 0…50 mS/cm con compensación de temperatura y una temperatura de referencia de +25 °C.
Entre las opciones de electrónica disponibles se incluyen 4…20 mA con comunicación FSK y RS485 Modbus-RTU. La versión RS485 admite 9600 baudios como estándar, con 4800…38400 baudios configurables.
Entre los materiales en contacto con el proceso se incluyen cerámica de Al2O3 al 99,9%, acero inoxidable 1.4404/316L, 1.4571/316Ti o dúplex 1.4462/318LN, además de FKM/FPM, EPDM, PE, PUR y epoxi.
El dispositivo está especificado para una temperatura de proceso y ambiente de -20…+70 °C, una resistencia a impactos de 50 g y una resistencia a vibraciones de 20 g.
En el código de producto se indican las variantes estándar y con homologación ATEX/IECEx Categoría 1 y ATEX/IECEx Categoría 2, en función de la configuración seleccionada.
