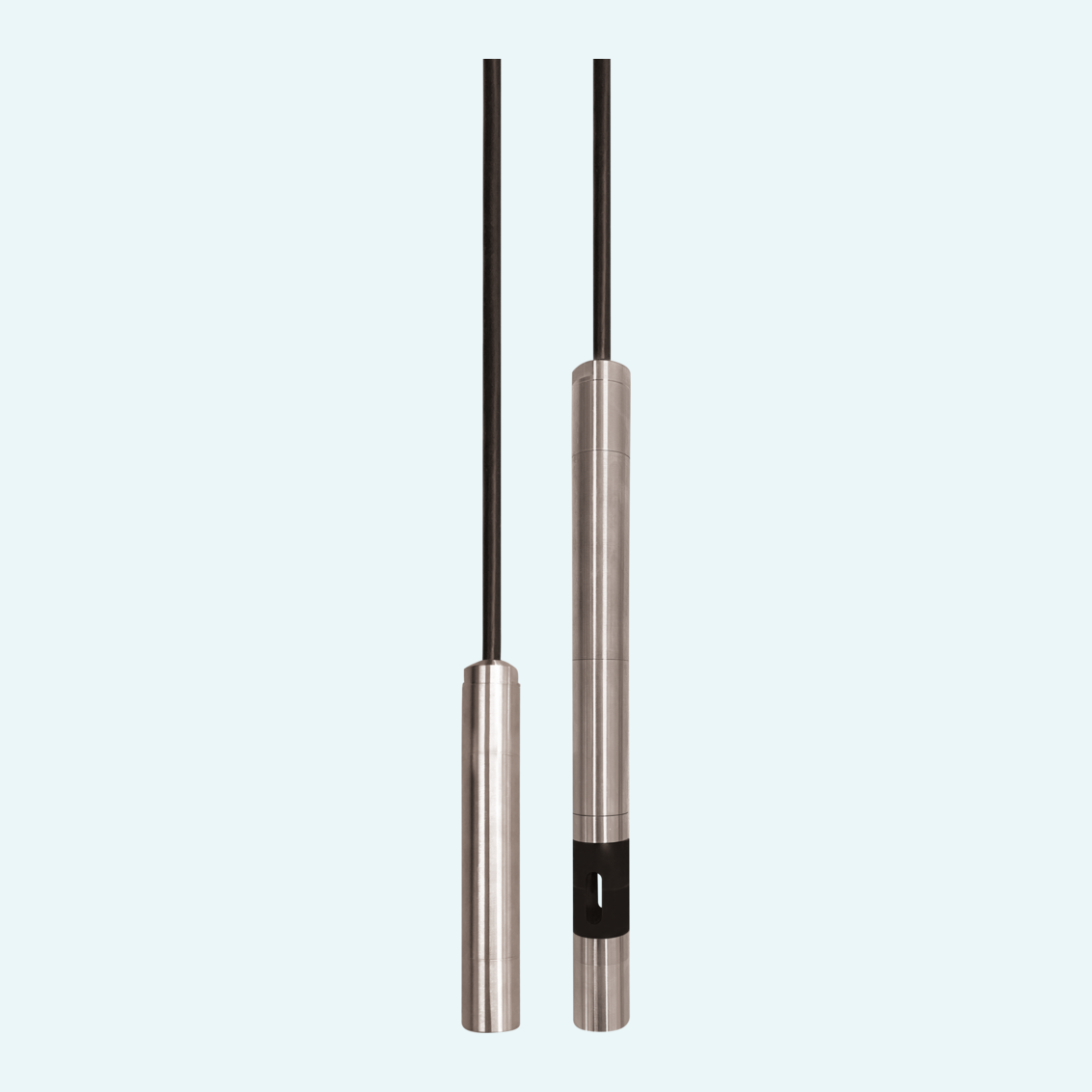

Una misurazione affidabile del livello inizia con un sensore in grado di rimanere stabile nelle reali condizioni di processo. Progettato per il monitoraggio e il controllo continui di livelli e temperature dei liquidi, questo trasmettitore idrostatico è adatto per applicazioni con acqua dolce, acque reflue e acqua salata, compresi spazi confinati come tubi di sondaggio di piccolo diametro.
Una cella di misura ceramica capacitiva in Al2O3 al 99,9% misura la pressione idrostatica del fluido direttamente tramite il diaframma di processo. Il design snello in acciaio inossidabile Ø22 mm, il grado di protezione (IP68) fino a 100 m/20 bar e il cavo di supporto con anima in acciaio contribuiscono a mantenere un funzionamento affidabile in condizioni di basse temperature, urti e vibrazioni.
Per l'integrazione nei sistemi di impianto, la famiglia offre 4…20 mA con comunicazione FSK oppure RS485 Modbus-RTU. La misurazione opzionale della temperatura Pt100/Pt1000 e una cella di conducibilità a 4 elettrodi fino a 0…50 mS/cm estendono il dispositivo oltre il monitoraggio del livello, quando sono richiesti ulteriori parametri legati all'acqua.
Il dispositivo misura il livello del liquido tramite la pressione idrostatica che agisce direttamente su una cella di pressione ceramica capacitiva con diaframma di processo.
La famiglia copre campi di pressione relativa da 0…100 mbar a 0…20 bar e campi di livello da 0…1 mH2O a 0…100 mH2O, a seconda della variante selezionata.
Sono disponibili ingressi di temperatura opzionali Pt100 a 3 fili o Pt1000. Nelle versioni RS485 Modbus-RTU, il valore di temperatura misurato può essere letto tramite l'interfaccia digitale.
La cella conduttiva opzionale a 4 elettrodi misura la conducibilità da 0…50 mS/cm con compensazione della temperatura e una temperatura di riferimento di +25 °C.
L'elettronica disponibile comprende 4…20 mA con comunicazione FSK e RS485 Modbus-RTU. La versione RS485 supporta 9600 baud come standard, con possibilità di configurazione da 4800…38400 baud.
I materiali a contatto con il processo comprendono ceramica Al2O3 al 99,9%, acciaio inossidabile 1.4404/316L, 1.4571/316Ti o duplex 1.4462/318LN, oltre a FKM/FPM, EPDM, PE, PUR ed epossidico.
Il dispositivo è specificato per una temperatura di processo e ambiente di -20…+70 °C, una resistenza agli urti di 50 g e una resistenza alle vibrazioni di 20 g.
Le varianti di omologazione Standard, ATEX/IECEx Categoria 1 e ATEX/IECEx Categoria 2 sono indicate nel codice prodotto, a seconda della configurazione selezionata.
