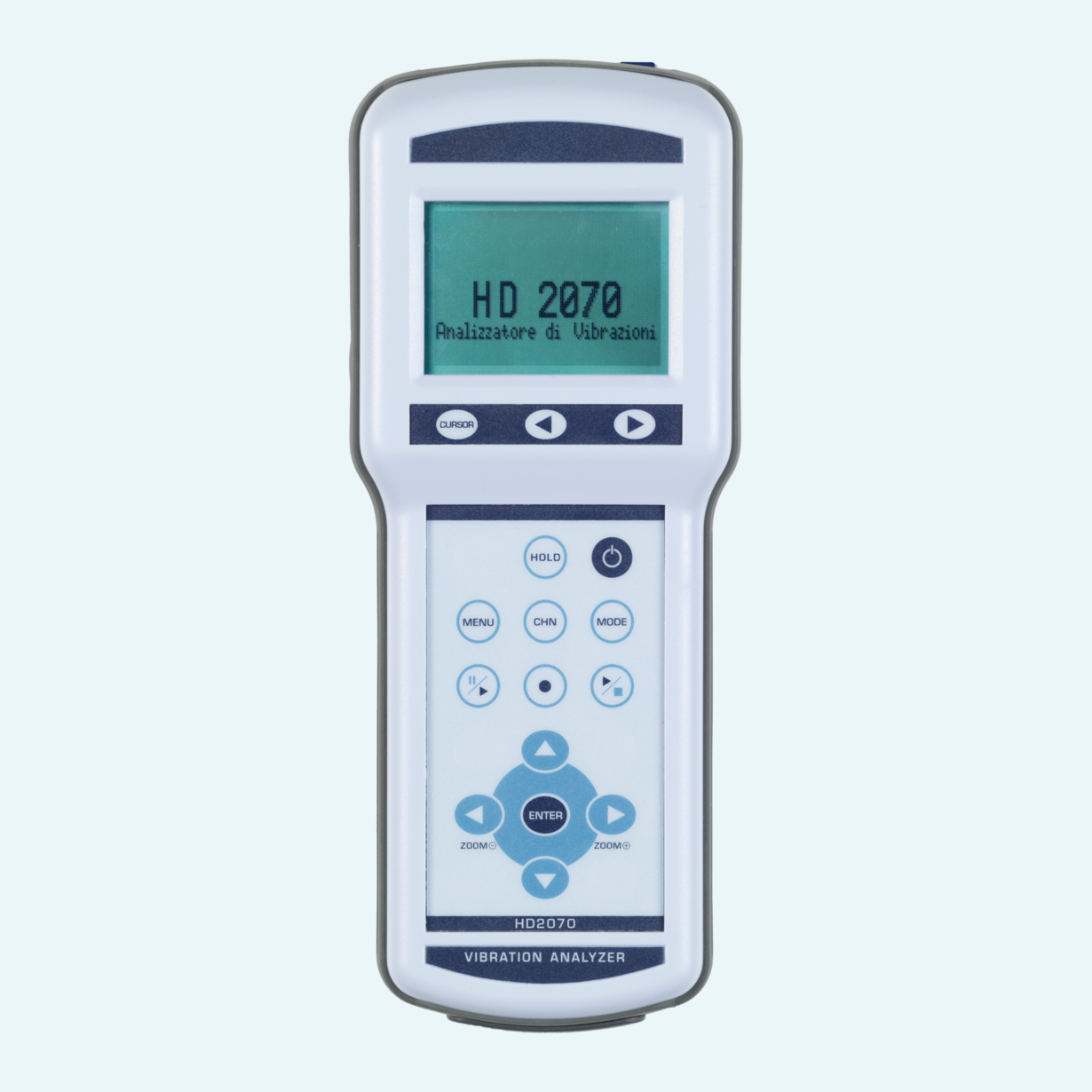

El HD2070 es un analizador de vibraciones portátil para mano-brazo y cuerpo entero, capaz de medir todos los parámetros exigidos por la normativa vigente relativa a la protección de los operarios frente al riesgo para la salud asociado a las vibraciones. También ofrece funcionalidades para evaluar las molestias de las personas debidas a las vibraciones en edificios.
El analizador adquiere la aceleración en tres ejes mediante acelerómetros IEPE o equivalentes y calcula la aceleración ponderada en frecuencia, RMS, VDV, MTVV, pico, máx., mín. y los factores de cresta. Los módulos opcionales añaden análisis espectral de octava o tercio de octava con filtros IEC 61260 clase 1, análisis estadístico en clases de 1 dB de L1 a L99, y grabación digital de las señales en bruto del acelerómetro.
Diseñado para uso en campo, el HD2070 almacena perfiles temporales, espectros y comentarios de voz en una memoria interna de 8 MB o en tarjeta SD. Las configuraciones definidas por el usuario, los registros de las últimas 120 calibraciones, las interfaces RS232 y USB, y el soporte del software Noise Studio ayudan a mantener las campañas de medición organizadas y trazables.
El analizador cuenta con tres canales de entrada independientes para la conexión directa de acelerómetros IEPE y compatibles, monoaxiales o triaxiales, proporcionando mediciones de vibración multicanal sincronizadas para un análisis y diagnóstico de señales avanzado.
Modos de vibración mano-brazo, cuerpo entero y transmitida por estructuras para acelerómetros de 3 ejes, conformes con ISO 5349 e ISO 2631. El dispositivo ofrece modos y ajustes específicos para adaptar fácilmente la selección de sensores, la configuración de la medición y el rango espectral a diversas actividades y aplicaciones de medición.
El análisis por bandas de octava y de tercio de octava proporciona una visión detallada de la distribución de frecuencias de las señales de vibración, lo que permite identificar los componentes dominantes y ayuda a los ingenieros a definir estrategias de mitigación eficaces. Esta función también ayuda a detectar posibles artefactos de medición y contribuciones de señal inesperadas. Los espectros de octava y de tercio de octava pueden visualizarse como aceleración, velocidad o desplazamiento para cada banda de frecuencia.
La función puede activarse en cualquier momento introduciendo un código de activación opcional.
Los resultados de RMS, pico, VDV, MTVV o dosis, como A(8) y Vector, con todos los filtros de ponderación requeridos para las mediciones de vibración humana, se almacenan en una tarjeta SD o en la memoria flash interna. La grabación de la señal en bruto en todos los canales está disponible como opción para un análisis detallado de la señal.
El instrumento calcula opcionalmente la distribución de probabilidad en clases de 1 dB y los niveles percentiles de L1 a L99.
Las interfaces RS232C y USB permiten el control del instrumento, la descarga de datos y la gestión de la configuración a través de Noise Studio.
El analizador de vibraciones HD2070 de Senseca está disponible como dispositivo básico, configurable con acelerómetros mono y triaxiales específicos, accesorios y software especializado para vibraciones en el lugar de trabajo y en edificios.
Hay kits específicos disponibles para vibraciones mano-brazo y de cuerpo entero, así como para mediciones de molestias por vibración en edificios
El equipo ofrece actualizaciones de firmware que pueden instalarse fácilmente después de la venta, lo que permite ampliar las capacidades de análisis de vibraciones a medida que evolucionan las necesidades de su aplicación.
HD2070.HA-WB: Kit para medir vibraciones y evaluar la exposición del sistema mano-brazo y del cuerpo entero según EN ISO 5349 e ISO 2631. Incluye: HD2070.K1, HDP356A02, HD2030.CAB3-3M, HD2030.124, HD2030MSP, HD2030.CAB3M-2M.
HD2070.BV: Kit para medir vibraciones y evaluar las molestias en caso de construcciones de edificios, demoliciones y construcciones de carreteras y vías férreas. El kit está compuesto por los siguientes códigos: HD2070.K1; HDBV-1000; HD2030.CAB3M-5M; HD2030AC5.
NS1: Módulo de software de "protección de los trabajadores". Cálculo de la exposición al ruido y a las vibraciones en los puestos de trabajo según ISO9612, 2002-44-CE, 2003-10-CE
Código básico:
HD2070.K1 Analizador de vibraciones conforme a ISO8041, ISO5349, ISO2631, cuatro canales. Opcionales "análisis espectral", "análisis estadístico", "grabador de señal digital". Memoria en tarjeta SD para el registro de datos. Sensores no incluidos.
Kits de aplicación:
HD2070.BV Kit para medir vibraciones y evaluar las molestias en caso de construcciones de edificios, demoliciones y construcciones de carreteras y vías férreas. El kit está compuesto por los siguientes códigos: HD2070.K1; HDBV-1000; HD2030.CAB3M-5M; HD2030AC5.
HD2070.HA-WB Kit para medir vibraciones y evaluar la exposición del sistema mano-brazo y del cuerpo entero según EN ISO 5349 e ISO 2631. Incluye: HD2070.K1, HDP356A02, HD2030.CAB3-3M, HD2030.124, HD2030MSP, HD2030.CAB3M-2M.
Opciones de firmware:
HD2070.O1 Opción "análisis espectral" para HD2070
HD2070.O2 Opción "análisis estadístico" para HD2070
HD2070.O3 Opción "grabador digital" para HD2070
Acelerómetros:

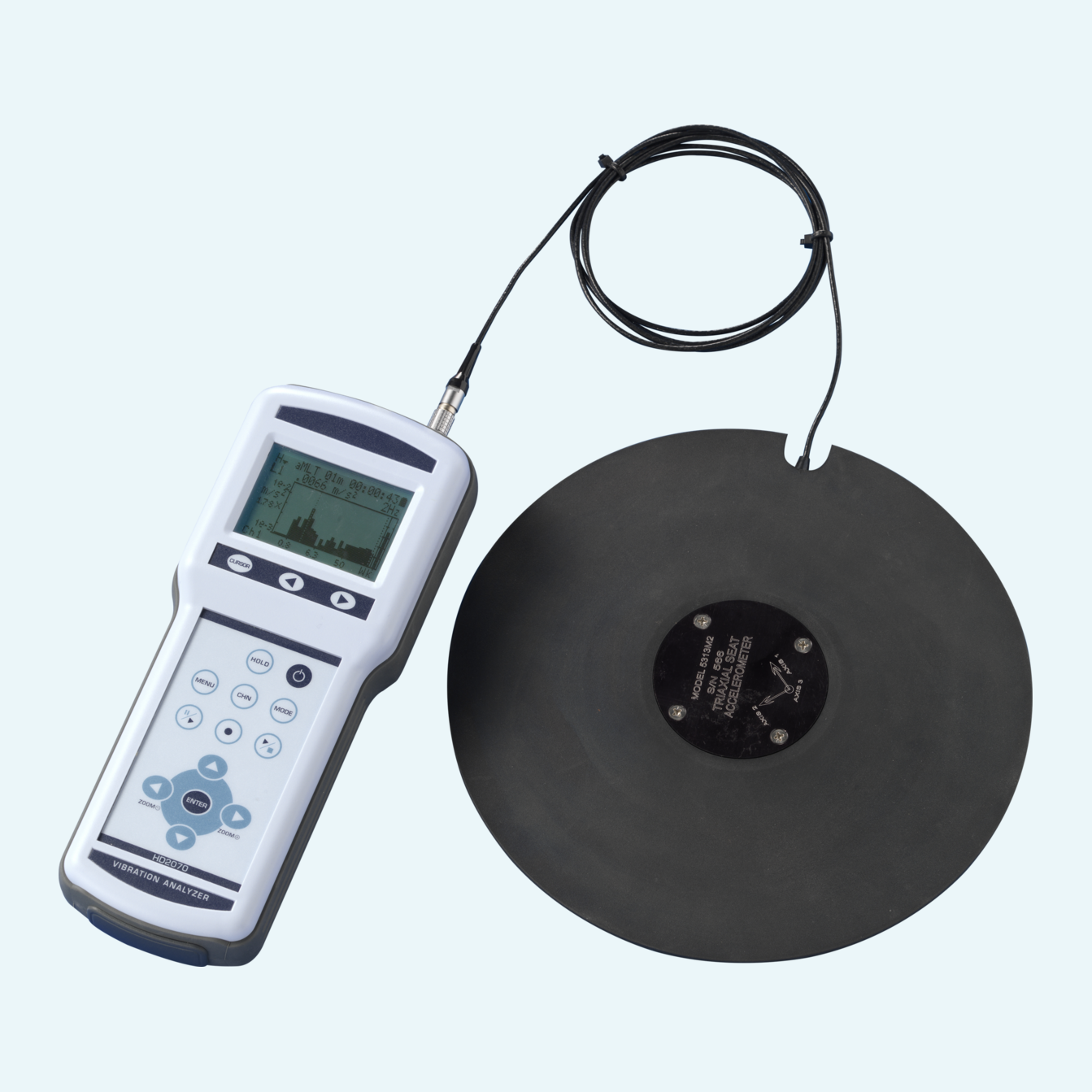

HD2030MSP Acelerómetro triaxial de cuerpo entero con base de goma, ICP, 1V/g, peso 453g, rango 5 g pk
HDBV-1000 acelerómetro triaxial de alta sensibilidad, ICP, 10V/g, peso 50g, rango 5m/s2 pk
HDP356A02 acelerómetro triaxial miniatura para medición mano-brazo, ICP, 10mV/g, peso 4g, rango 500 g pk
HDP356A22 acelerómetro triaxial de uso general, ICP, 100mV/g, peso 5,4g, rango 50 g pk
HDP356B18 acelerómetro triaxial de alta sensibilidad, ICP, 1V/g, peso 25g, rango 5 g pk
HDP356B20 acelerómetro triaxial miniatura, ICP, 1mV/g, peso 4g, rango 5000 g pk
HDP356B21 acelerómetro triaxial miniatura, ICP, 10mV/g, peso 4g, rango 500 g pk
HDP356B41 acelerómetro triaxial para medición de cuerpo entero con base de goma, ICP, 100mV/g, peso 272g, rango 10 g pk
HDWBV-100 acelerómetro triaxial para medición de cuerpo entero, ICP, 1V/g, peso 50g, rango 5 g pk
Adaptadores:
HD2030AC1 Adaptador cúbico mano-brazo para el montaje del acelerómetro
HD2030AC2 Adaptador de asas cilíndricas mano-brazo para el montaje del acelerómetro; aleación ligera
HD2030AC3 Adaptador de asas cilíndricas mano-brazo para el montaje del acelerómetro; inoxidable
HD2030AC4 Adaptador "T" para el montaje de acelerómetros
HD2030AC5 Adaptador "de suelo" para el posicionamiento del acelerómetro en suelos
Cables de señal para acelerómetros triaxiales:
HD2030.CAB3-1.6M Cable de señal para acelerómetro de cuerpo entero HDP356B41; L=1,6m; para HD2030 y HD2070
HD2030.CAB3-10M Cable de señal para acelerómetros triaxiales; L=10m; para HD2030 y HD2070
HD2030.CAB3-3M Cable de señal para acelerómetros triaxiales; L=3m; para HD2030 y HD2070
HD2030.CAB3-5M Cable de señal para acelerómetros triaxiales; L=5m; para HD2030 y HD2070
HD2030.CAB3M-2M Cable de señal para acelerómetros triaxiales; conector M5; L=2m; para HD2030 y HD2070
HD2030.CAB3M-5M Cable de señal para acelerómetros triaxiales; conector M5; L=5m; para HD2030 y HD2070
Cables de señal para acelerómetros monoaxiales:
HD2030.CAB1B-3M Cable coaxial con salida BNC para acelerómetros monoaxiales; para conexión a HD2030.CAB13
