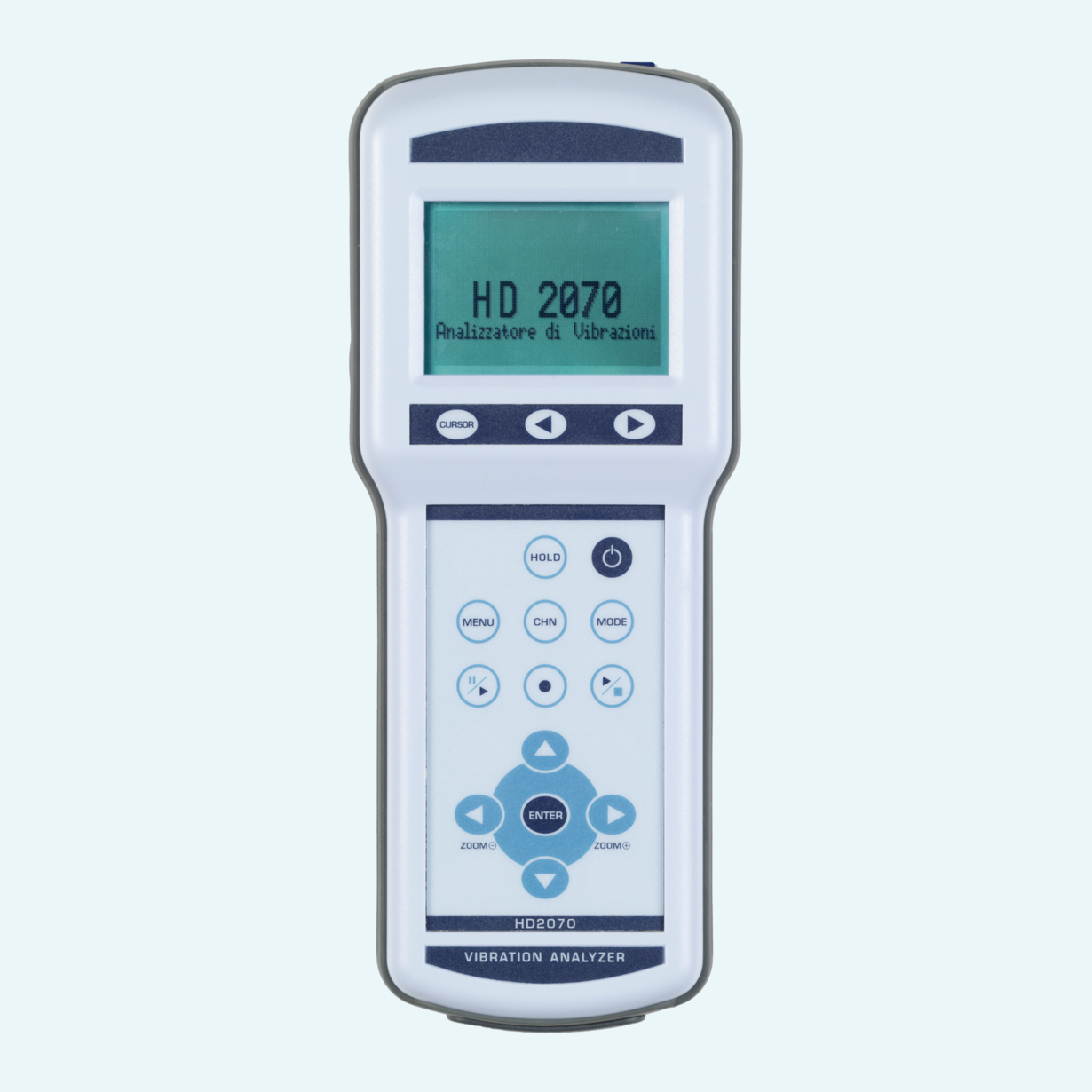

Der HD2070 ist ein tragbarer Hand-Arm- und Ganzkörper-Vibrationsanalysator, mit dem sich alle Parameter messen lassen, die von den aktuellen Normen zum Schutz der Bediener vor den Gesundheitsrisiken durch Vibrationen gefordert werden. Zudem bietet er Funktionen zur Bewertung der Belästigung von Personen durch Vibrationen in Gebäuden.
Der Analysator erfasst die Beschleunigung auf drei Achsen über IEPE- oder gleichwertige Beschleunigungsaufnehmer und berechnet frequenzbewertete Beschleunigung, RMS, VDV, MTVV, Spitzenwert, Max, Min und Scheitelfaktoren. Optionale Module ergänzen die Oktav- oder Terzband-Spektralanalyse mit Filtern der Klasse 1 nach IEC 61260, die statistische Analyse in 1-dB-Klassen von L1 bis L99 sowie die digitale Aufzeichnung der Rohsignale der Beschleunigungsaufnehmer.
Der HD2070 ist für den Feldeinsatz konzipiert und speichert Zeitprofile, Spektren und Sprachkommentare im internen 8-MB-Speicher oder auf einer SD-Karte. Benutzerdefinierte Einstellungen, Aufzeichnungen der letzten 120 Kalibrierungen, RS232- und USB-Schnittstellen sowie die Unterstützung durch die Software Noise Studio tragen dazu bei, Messkampagnen organisiert und nachvollziehbar zu halten.
Der Analysator verfügt über drei unabhängige Eingangskanäle für den direkten Anschluss von IEPE- und kompatiblen einaxialen oder triaxialen Beschleunigungsaufnehmern und ermöglicht synchronisierte Mehrkanal-Schwingungsmessungen für erweiterte Signalanalyse und Diagnostik.
Betriebsarten für Hand-Arm-, Ganzkörper- und körperschallübertragene Vibrationen für 3-Achsen-Beschleunigungsaufnehmer, konform mit ISO 5349 und ISO 2631. Das Gerät bietet spezifische Betriebsarten und Einstellungen, mit denen sich die Auswahl der Sensoren, die Messkonfiguration und der Spektralbereich einfach an verschiedene Messtätigkeiten und Anwendungen anpassen lassen.
Die Oktav- und Terzband-Analyse liefert detaillierte Einblicke in die Frequenzverteilung von Vibrationssignalen und ermöglicht die Identifizierung dominanter Komponenten, wodurch Ingenieure bei der Festlegung wirksamer Minderungsstrategien unterstützt werden. Die Funktion unterstützt außerdem die Erkennung möglicher Messartefakte und unerwarteter Signalanteile. Oktav- und Terzbandspektren können für jedes Frequenzband als Beschleunigung, Geschwindigkeit oder Weg angezeigt werden.
Die Funktion kann jederzeit durch Eingabe eines optionalen Freischaltcodes aktiviert werden.
Die Ergebnisse für RMS, Spitzenwert, VDV, MTVV oder Dosis wie A(8) und Vektor mit allen erforderlichen Bewertungsfiltern für Messungen der Vibrationsbelastung des Menschen werden auf einer SD-Karte oder im internen Flash-Speicher gespeichert. Die Aufzeichnung des Rohsignals auf allen Kanälen ist optional für die detaillierte Signalanalyse verfügbar.
Das Gerät berechnet optional die Wahrscheinlichkeitsverteilung in 1-dB-Klassen sowie Perzentilpegel von L1 bis L99.
RS232C- und USB-Schnittstellen ermöglichen die Gerätesteuerung, den Datendownload und die Verwaltung der Einstellungen über Noise Studio.
Der Senseca HD2070 Vibrationsanalysator ist als Basisgerät erhältlich, das mit spezifischen ein- und dreiaxialen Beschleunigungsaufnehmern und Zubehör sowie spezialisierter Software für Vibrationen am Arbeitsplatz und an Gebäuden konfiguriert werden kann.
Spezifische Kits sind sowohl für Hand-Arm- und Ganzkörper-Vibrationen als auch für Messungen der Belästigung durch Gebäudevibrationen erhältlich.
Das Messgerät bietet Firmware-Upgrades, die sich nach dem Kauf problemlos installieren lassen, sodass Sie die Funktionen der Vibrationsanalyse entsprechend den sich weiterentwickelnden Anforderungen Ihrer Anwendung erweitern können.
HD2070.HA-WB: Kit zur Messung von Vibrationen und Bewertung der Exposition des Hand-Arm-Systems und des Ganzkörpers gemäß EN ISO 5349 und ISO 2631. Es umfasst: HD2070.K1, HDP356A02, HD2030.CAB3-3M, HD2030.124, HD2030MSP, HD2030.CAB3M-2M.
HD2070.BV: Kit zur Messung von Vibrationen und Bewertung der Belästigung bei Baumaßnahmen, Abrissarbeiten, Straßen- und Bahnbauarbeiten. Das Kit besteht aus folgenden Codes: HD2070.K1; HDBV-1000; HD2030.CAB3M-5M; HD2030AC5.
NS1: Softwaremodul „Arbeitnehmerschutz“. Berechnung der Lärm- und Vibrationsexposition am Arbeitsplatz gemäß ISO 9612, 2002/44/EG, 2003/10/EG
Basiscode:
HD2070.K1 Vibrationsanalysator gemäß ISO 8041, ISO 5349, ISO 2631, vier Kanäle. Optional „Spektralanalyse“, „statistische Analyse“, „digitaler Signalrekorder“. SD-Kartenspeicher für die Datenaufzeichnung. Sensoren nicht enthalten.
Anwendungskits:
HD2070.BV Kit zur Messung von Vibrationen und Bewertung der Belästigung bei Baumaßnahmen, Abrissarbeiten, Straßen- und Bahnbauarbeiten. Das Kit besteht aus folgenden Codes: HD2070.K1; HDBV-1000; HD2030.CAB3M-5M; HD2030AC5.
HD2070.HA-WB Kit zur Messung von Vibrationen und Bewertung der Exposition des Hand-Arm-Systems und des Ganzkörpers gemäß EN ISO 5349 und ISO 2631. Es umfasst: HD2070.K1, HDP356A02, HD2030.CAB3-3M, HD2030.124, HD2030MSP, HD2030.CAB3M-2M.
Firmware-Optionen:
HD2070.O1 Option „Spektralanalyse“ für HD2070
HD2070.O2 Option „Statistische Analyse“ für HD2070
HD2070.O3 Option „Digitaler Rekorder“ für HD2070
Beschleunigungsaufnehmer:
HD2030MSP Triaxialer Ganzkörper-Beschleunigungsaufnehmer mit Gummipolster, ICP, 1 V/g, Gewicht 453 g, Bereich 5 g pk
HDBV-1000 Triaxialer hochempfindlicher Beschleunigungsaufnehmer, ICP, 10 V/g, Gewicht 50 g, Bereich 5 m/s² pk
HDP356A02 Miniatur-Triaxialbeschleunigungsaufnehmer für Hand-Arm-Messungen, ICP, 10 mV/g, Gewicht 4 g, Bereich 500 g pk
HDP356A22 Triaxialbeschleunigungsaufnehmer für allgemeine Anwendungen, ICP, 100 mV/g, Gewicht 5,4 g, Bereich 50 g pk
HDP356B18 Hochempfindlicher Triaxialbeschleunigungsaufnehmer, ICP, 1 V/g, Gewicht 25 g, Bereich 5 g pk
HDP356B20 Miniatur-Triaxialbeschleunigungsaufnehmer, ICP, 1 mV/g, Gewicht 4 g, Bereich 5000 g pk
HDP356B21 Miniatur-Triaxialbeschleunigungsaufnehmer, ICP, 10 mV/g, Gewicht 4 g, Bereich 500 g pk
HDP356B41 Triaxialbeschleunigungsaufnehmer für Ganzkörpermessungen mit Gummipolster, ICP, 100 mV/g, Gewicht 272 g, Bereich 10 g pk
HDWBV-100 Triaxialbeschleunigungsaufnehmer für Ganzkörpermessungen, ICP, 1 V/g, Gewicht 50 g, Bereich 5 g pk
Adapter:
HD2030AC1 Würfelförmiger Hand-Arm-Adapter zur Montage des Beschleunigungsaufnehmers
HD2030AC2 Hand-Arm-Adapter mit zylindrischen Griffen zur Montage des Beschleunigungsaufnehmers; Leichtmetall
HD2030AC3 Hand-Arm-Adapter mit zylindrischen Griffen zur Montage des Beschleunigungsaufnehmers; Edelstahl
HD2030AC4 „T“-Adapter zur Montage von Beschleunigungsaufnehmern
HD2030AC5 „Boden“-Adapter zur Positionierung des Beschleunigungsaufnehmers auf Böden
Signalkabel für Triaxialbeschleunigungsaufnehmer:
HD2030.CAB3-1.6M Signalkabel für Ganzkörper-Beschleunigungsaufnehmer HDP356B41; L=1,6 m; für HD2030 und HD2070
HD2030.CAB3-10M Signalkabel für Triaxialbeschleunigungsaufnehmer; L=10 m; für HD2030 und HD2070
HD2030.CAB3-3M Signalkabel für Triaxialbeschleunigungsaufnehmer; L=3 m; für HD2030 und HD2070
HD2030.CAB3-5M Signalkabel für Triaxialbeschleunigungsaufnehmer; L=5 m; für HD2030 und HD2070
HD2030.CAB3M-2M Signalkabel für Triaxialbeschleunigungsaufnehmer; M5-Steckverbinder; L=2 m; für HD2030 und HD2070
HD2030.CAB3M-5M Signalkabel für Triaxialbeschleunigungsaufnehmer; M5-Steckverbinder; L=5 m; für HD2030 und HD2070
Signalkabel für einaxiale Beschleunigungsaufnehmer:
HD2030.CAB1B-3M Koaxialkabel mit BNC-Ausgang für einaxiale Beschleunigungsaufnehmer; zum Anschluss an HD2030.CAB13
