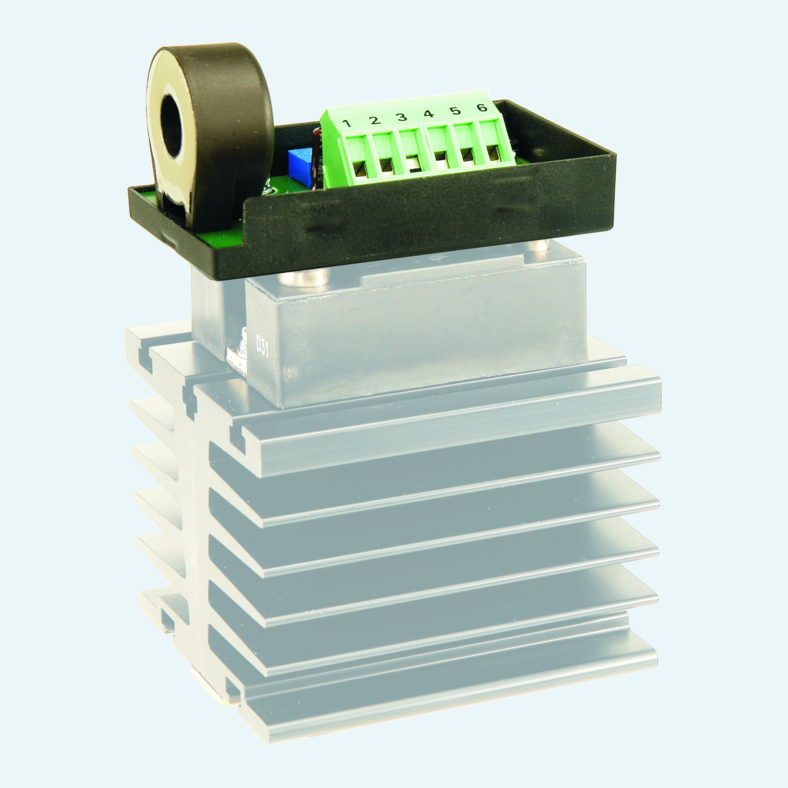

Los fallos de calefacción en los moldes pueden afectar rápidamente a la calidad de las piezas. Este módulo de alarma de corriente supervisa la corriente de calefacción total en circuitos de temperatura controlados por SSR, ayudando a los operadores a detectar el funcionamiento incorrecto de los elementos calefactores y del relé de estado sólido durante la producción.

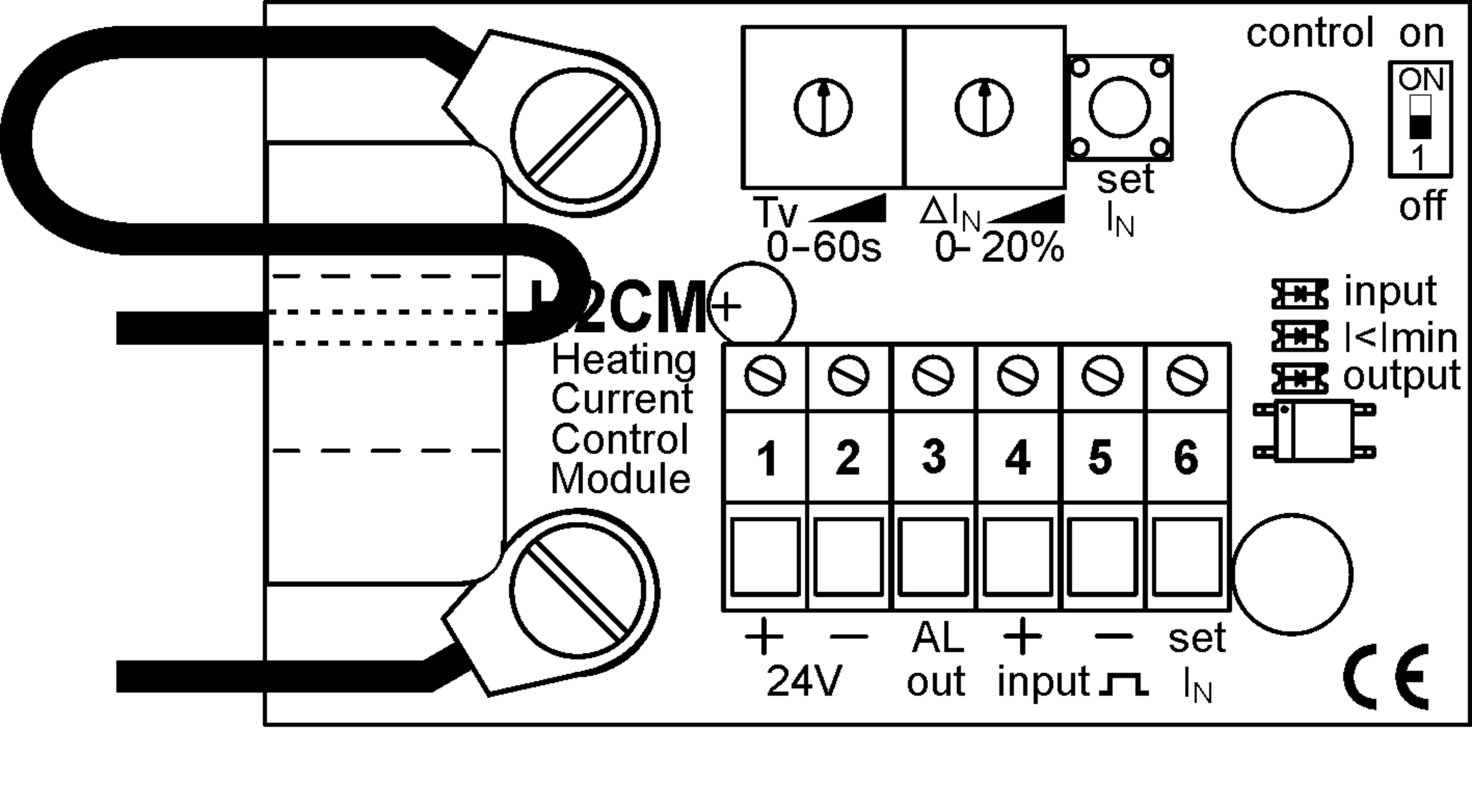

El módulo está diseñado para circuitos de carga de 1~ 48...530 V CA y corrientes de carga de 1...80 A a 50/60 Hz. Un retardo de alarma ajustable de 0...60 s permite adaptar la respuesta al proceso, mientras que el circuito de accionamiento biestable acepta señales de entrada de control de 3...28 V CC a través de optoacoplador.
Las aplicaciones típicas incluyen la supervisión de calidad en máquinas de moldeo por inyección, máquinas de termoformado y producción de piezas de caucho. Con aislamiento de 2 puertos, montaje en carril DIN TS35 y cubierta de terminales de protección contra contacto directo en el lado de carga, el módulo es adecuado para la instalación compacta en armarios de control cerca de relés de estado sólido.
El módulo mide la corriente de calefacción total en circuitos de control de temperatura que funcionan con relés de estado sólido

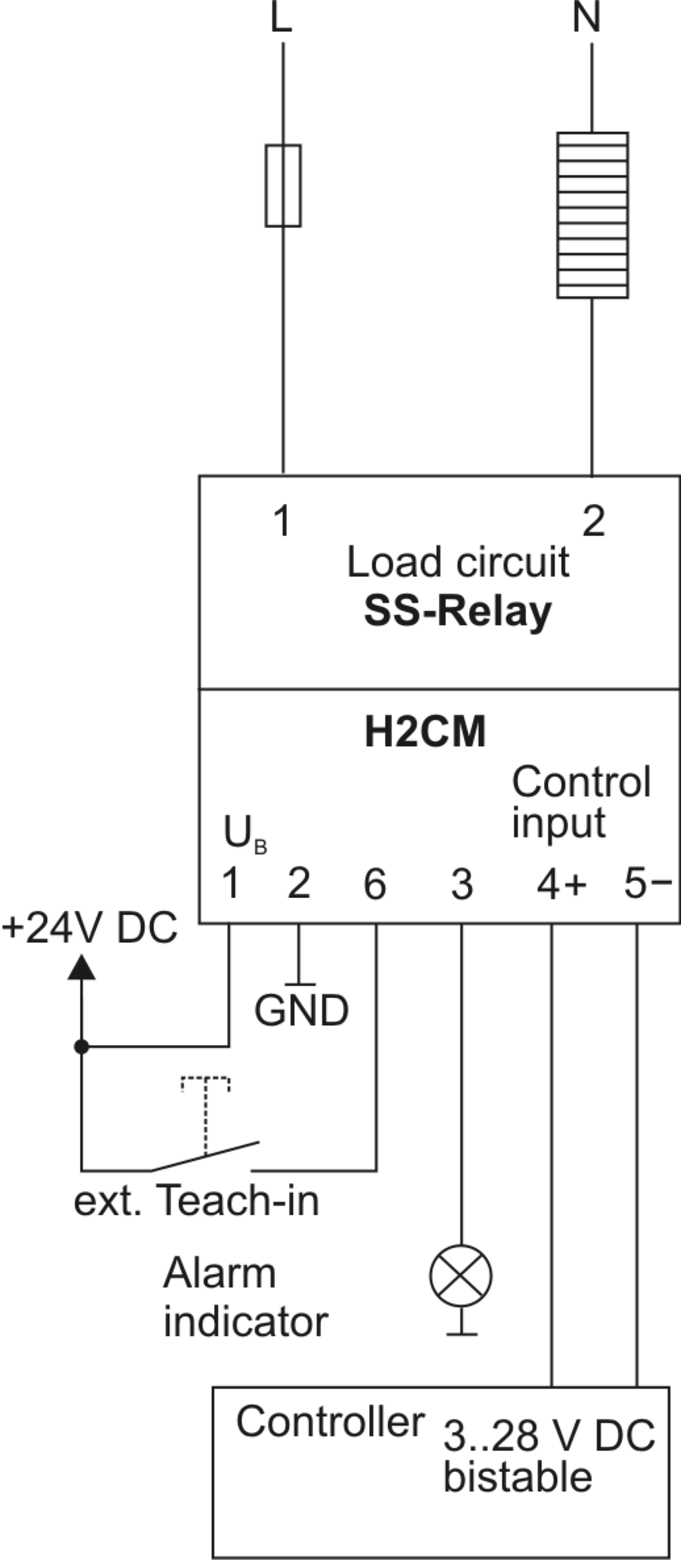

El circuito de accionamiento utiliza una entrada de optoacoplador con desactivación en \leq 1 V CC y activación en 3...28 V CC.
Se proporciona una entrada de programación con desactivación en \leq 2 V CC y activación en 6...30 V CC.
La salida de alarma es un colector abierto de transistor PNP protegido contra cortocircuitos, con una capacidad máxima de 50 mA.
