Heizfehler in Formwerkzeugen können sich schnell auf die Bauteilqualität auswirken. Dieses Stromüberwachungsmodul überwacht den gesamten Heizstrom in SSR-geregelten Temperaturkreisen und hilft Bedienern, Fehlfunktionen der Heizelemente und des Halbleiterrelais während der Produktion zu erkennen.
Das Modul ist für Lastkreise von 1~ 48...530 V AC und Lastströme von 1...80 A bei 50/60 Hz ausgelegt. Eine einstellbare Alarmverzögerung von 0...60 s ermöglicht die Anpassung an den Prozess, während die bistabile Ansteuerschaltung Steuersignale von 3...28 V DC über einen Optokoppler-Eingang akzeptiert.
Typische Anwendungen sind die Qualitätsüberwachung in Spritzgießmaschinen, Thermoformmaschinen und der Gummiteilefertigung. Mit 2-Port-Isolation, Montage auf TS35-Hutschiene und berührungssicherer Klemmenabdeckung auf der Lastseite eignet sich das Modul für den kompakten Einbau im Schaltschrank in der Nähe von Halbleiterrelais.

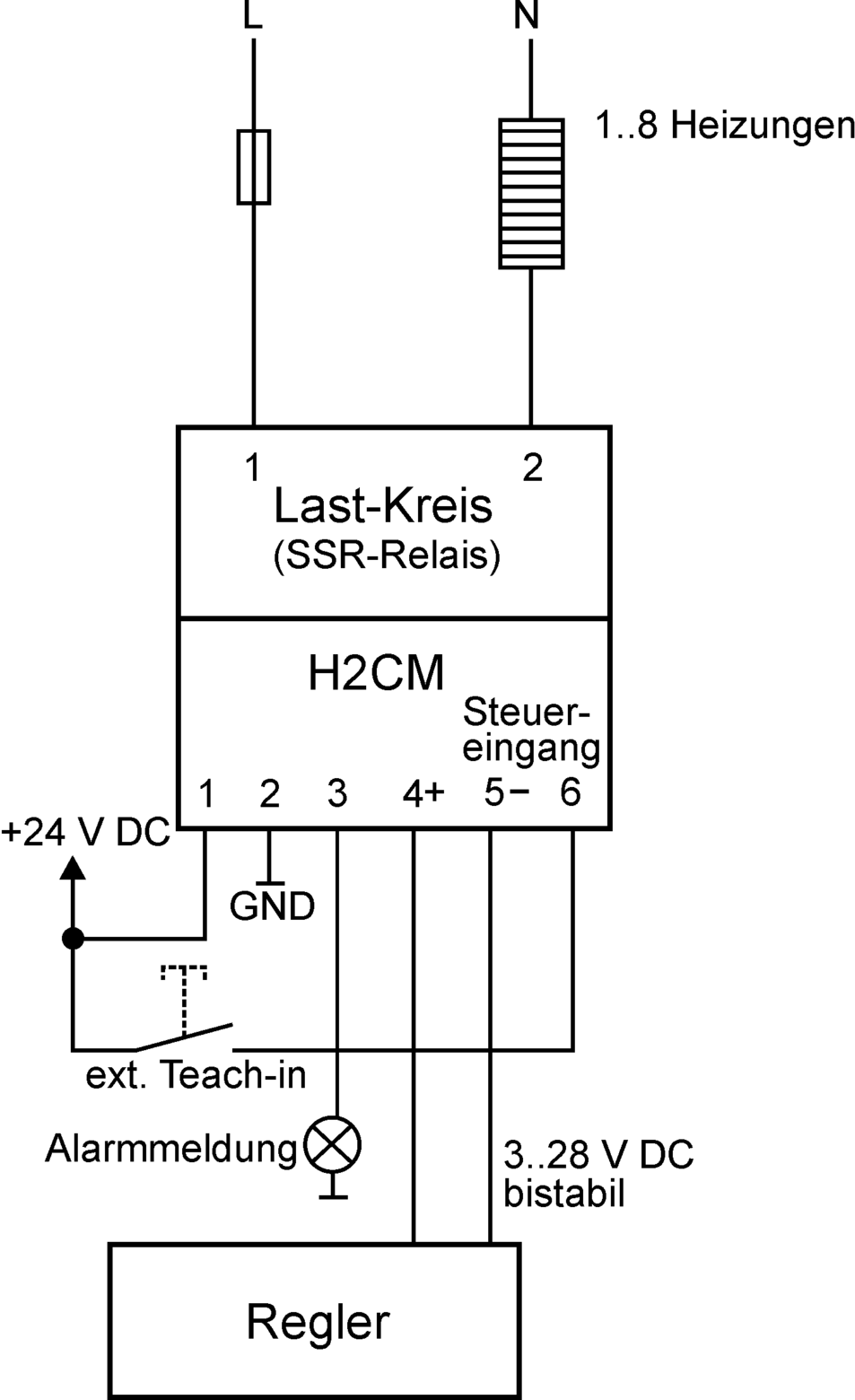

Das Modul misst den gesamten Heizstrom in Temperaturregelkreisen, die mit Halbleiterrelais betrieben werden.
Die Ansteuerschaltung verwendet einen Optokoppler-Eingang mit Aus bei \leq 1 V DC und Ein bei 3...28 V DC.
Ein Teach-in-Eingang ist mit Aus bei \leq 2 V DC und Ein bei 6...30 V DC vorgesehen.
Der Alarmausgang ist ein kurzschlussfester PNP-Transistor-Ausgang (Open Collector) mit max. 50 mA.
