Las señales de impulsos procedentes de sensores y dispositivos de conmutación a menudo necesitan un valor analógico estable antes de poder utilizarse en un sistema de control. El FT500 convierte un rango de frecuencia de impulsos en señales industriales estándar proporcionales, lo que permite la conexión directa de interruptores de proximidad, contactos de conmutación, barreras fotoeléctricas e interruptores de proximidad Namur.
El rango de medición es muy adaptable, desde 0...0,01 Hz hasta 20 kHz. Los valores inicial y final se programan mediante interruptores rotativos, y la característica de salida puede ajustarse como creciente o decreciente. Si el valor inicial y el valor final son idénticos, el dispositivo también puede funcionar en modo de valor límite, en el que la salida cambia de estado cuando la frecuencia supera el valor de consigna.

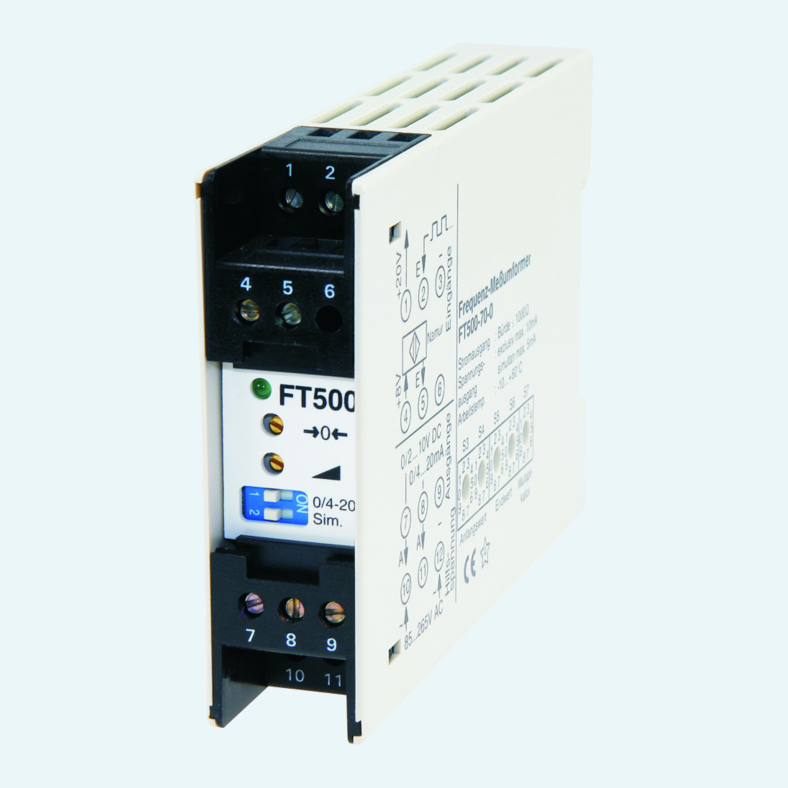

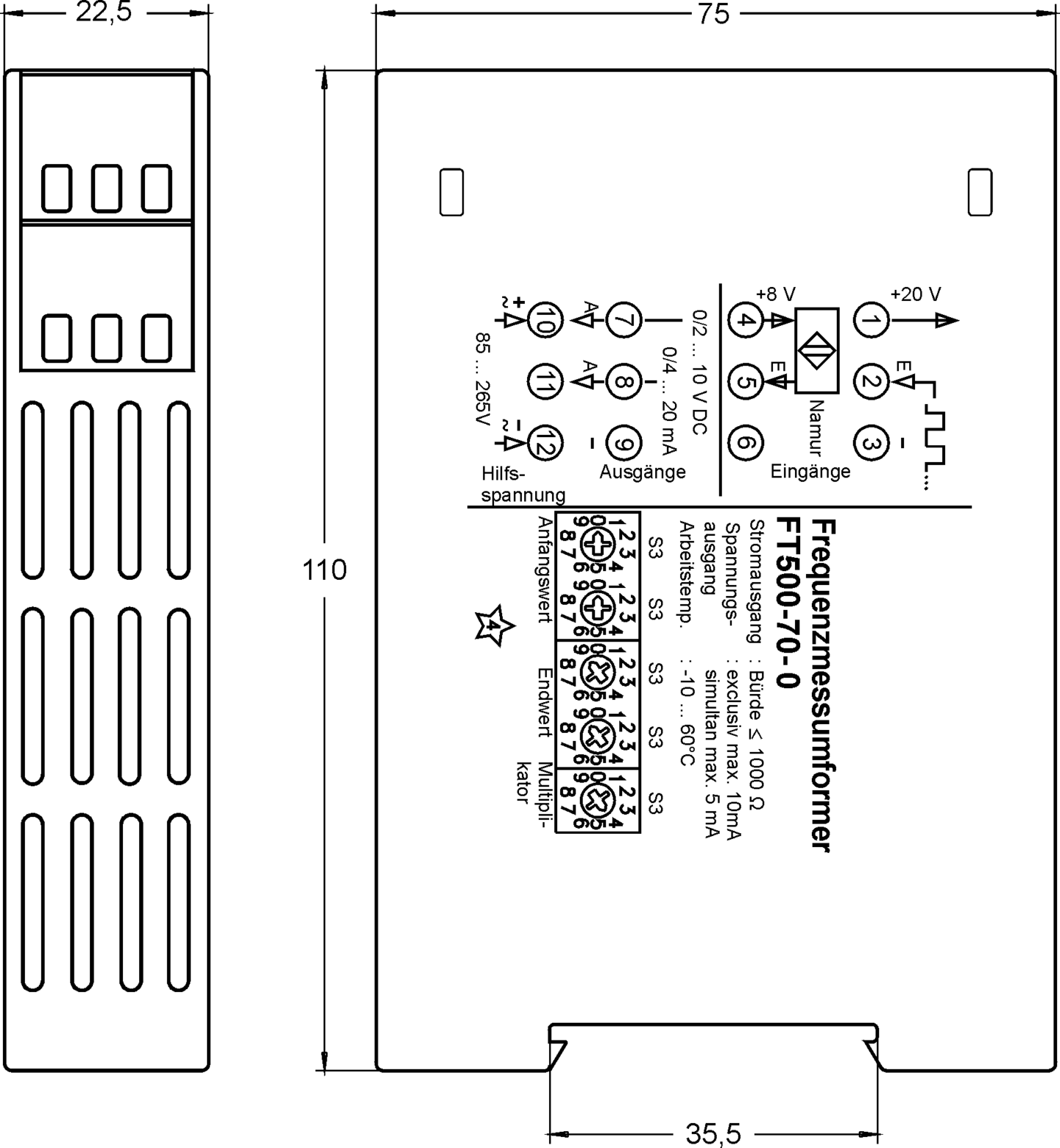

Para la integración en armarios, el FT500 proporciona salidas simultáneas de 0/4...20 mA y 0/2...10 V CC con aislamiento completo de 3 puertos. Incorpora una alimentación de transmisor de aprox. 20 V CC a prueba de cortocircuitos, mientras que la carcasa de policarbonato de 22,5 mm para carril DIN ofrece protección de la carcasa IP30 y de los terminales IP20.
Cinco interruptores rotativos permiten ajustar el rango de medición, incluyendo el valor inicial, el valor final y el multiplicador.
La salida puede configurarse con comportamiento creciente o decreciente en todo el rango de frecuencia seleccionado.
Si el valor inicial y el valor final se ajustan de forma idéntica, la salida pasa del mínimo al máximo al superarse el valor de consigna.
El dispositivo puede comprobar los valores de salida mínimo y máximo sin señal de entrada mediante el ajuste de simulación.

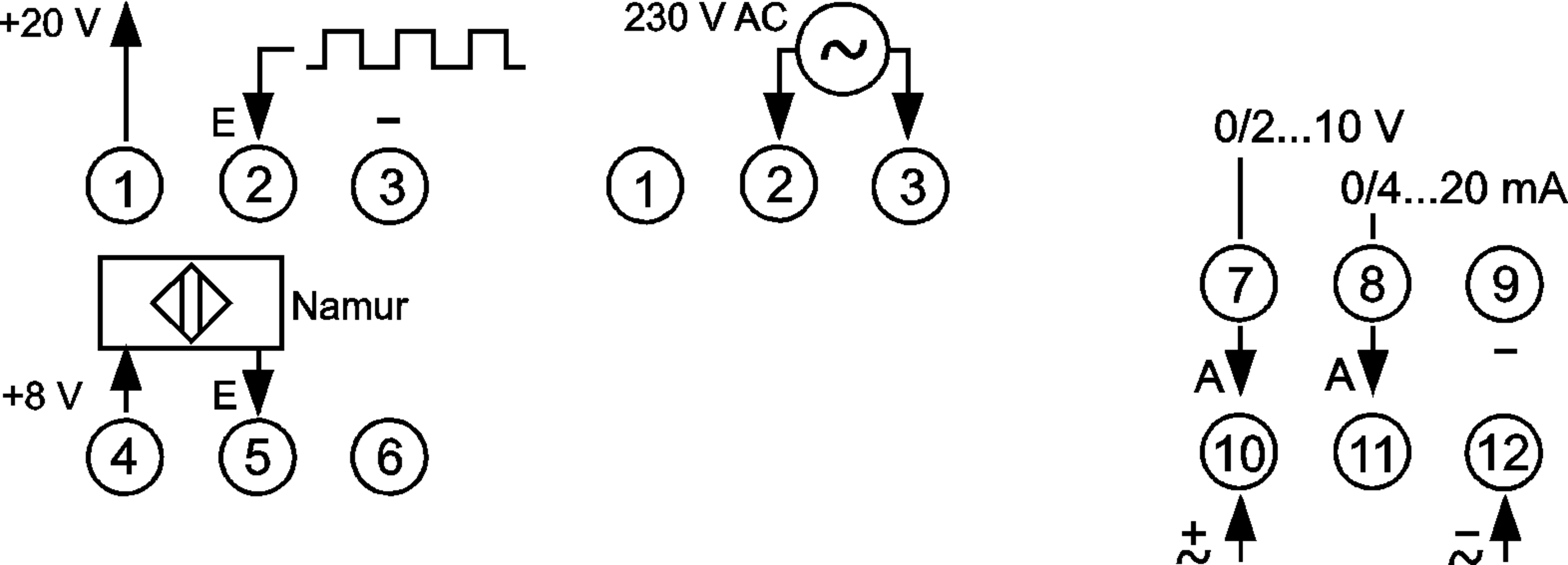

El terminal 1 suministra aprox. 20 V CC para los transmisores conectados, con una corriente de cortocircuito de aprox. 25 mA.
El dispositivo está disponible para una tensión de alimentación de 85...265 V CA o 10...30 V CA/CC.
| Rango de frecuencia |
0...20 kHz
|
|---|
| Terminales con grado de protección |
IP20
|
|---|---|
| Temperatura de funcionamiento |
-10...+60 °C
|
| Número de salidas analógicas (activas) |
2
|
|---|---|
| Tipo de salida analógica |
0…20 mA, 4…20 mA,0…10V, 2…10V
|
| Exactitud |
±0.1 % FS
|
| Carga (salida de corriente actual) |
max. 1 kΩ
|
| Materiales |
Makrolon 8020, UL94V-1
|
|---|
| Conformidad CE |
Sí
|
|---|
| Tipo de conexión eléctrica |
Terminals
|
|---|
| Tensión auxiliar |
Para 85 ... 265 V AC: 85…265 V AC
Para 10 ... 30 V AC/DC: 10…30 V AC/DC |
|---|
