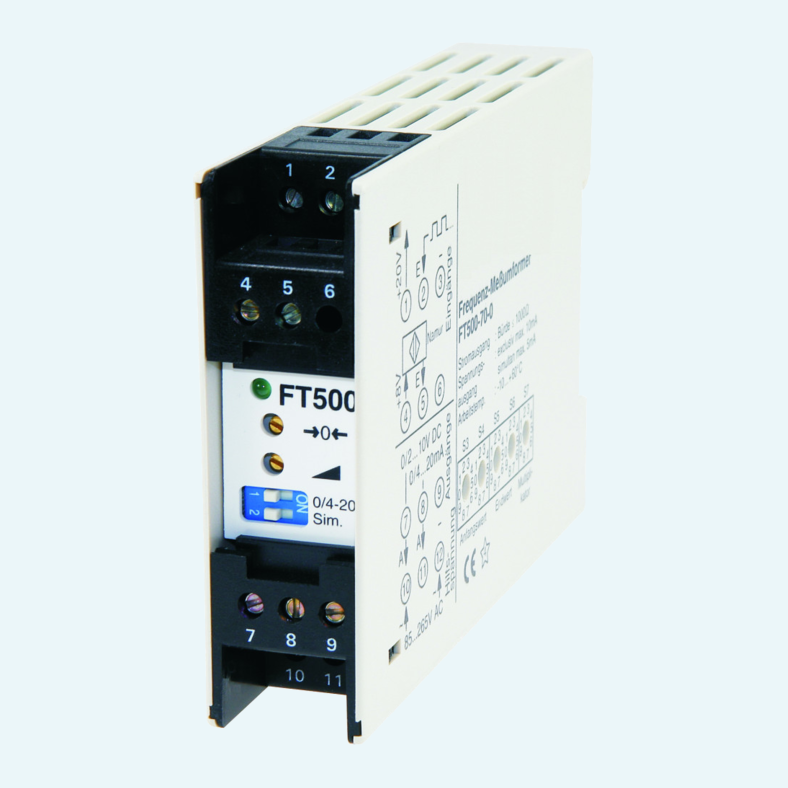

Impulssignale von Sensoren und Schaltgeräten müssen häufig in einen stabilen Analogwert umgewandelt werden, bevor sie in einem Regelsystem verwendet werden können. Der FT500 wandelt einen Impulsfrequenzbereich in proportionale, industrieübliche Signale um und unterstützt den direkten Anschluss von Näherungsschaltern, Schaltkontakten, Lichtschranken und Namur-Näherungsschaltern.
Der Messbereich ist äußerst flexibel und reicht von 0...0,01 Hz bis 20 kHz. Start- und Endwert werden mit Drehschaltern programmiert, und die Ausgangscharakteristik kann als steigend oder fallend eingestellt werden. Sind Start- und Endwert identisch, kann das Gerät auch im Grenzwertbetrieb arbeiten, bei dem der Ausgang seinen Zustand ändert, wenn die Frequenz den Sollwert überschreitet.

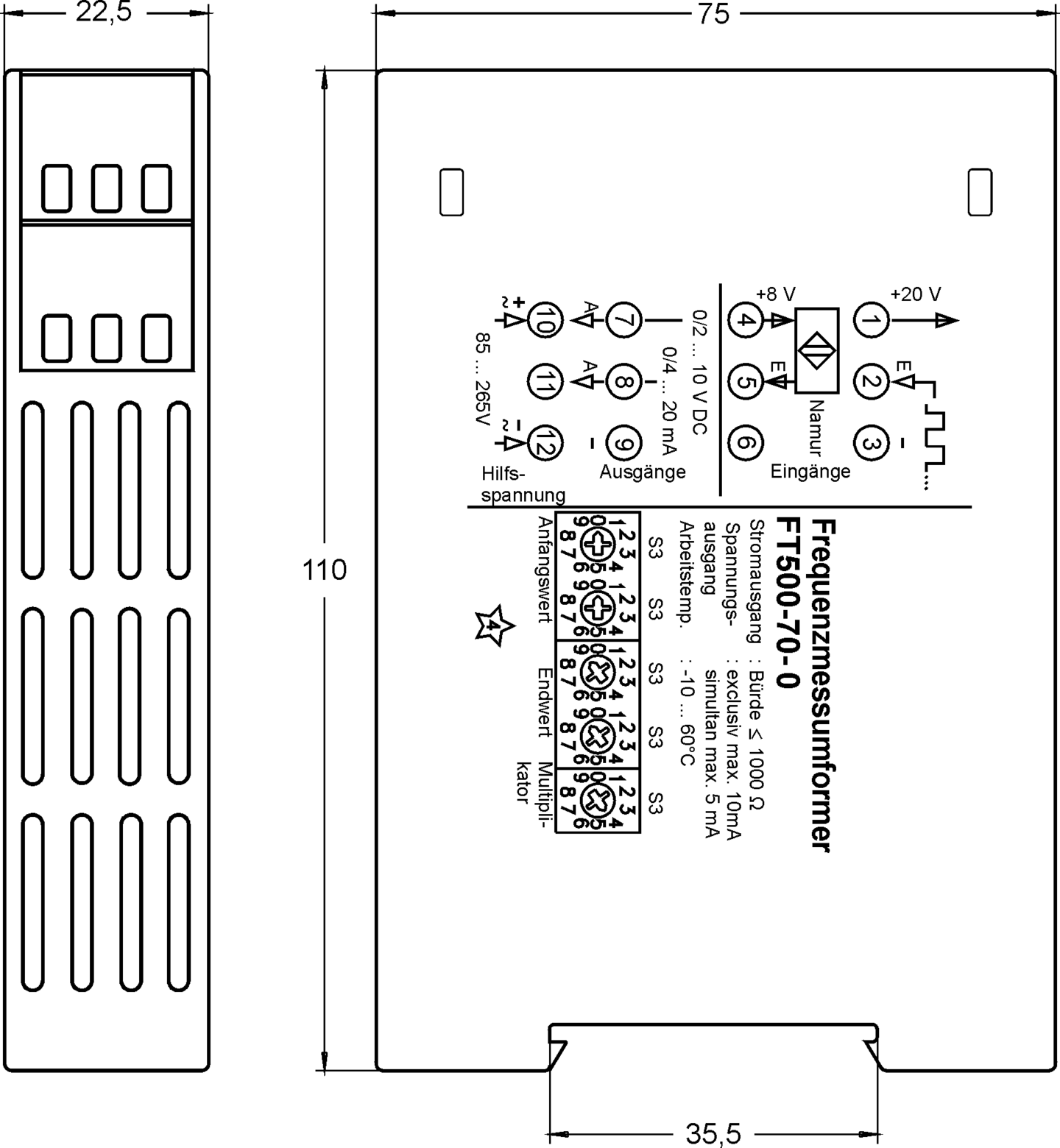

Für den Schaltschrankeinbau bietet der FT500 gleichzeitig 0/4...20-mA- und 0/2...10-V-DC-Ausgänge mit vollständiger 3-Port-Trennung. Eine kurzschlussfeste Messumformerversorgung von ca. 20 V DC ist integriert, während das 22,5 mm breite Polycarbonat-Hutschienengehäuse eine Schutzart IP30 für das Gehäuse und IP20 für die Klemmen bietet.
Fünf Drehschalter dienen zur Einstellung des Messbereichs, einschließlich Startwert, Endwert und Multiplikator.
Der Ausgang kann für steigendes oder fallendes Verhalten über den gewählten Frequenzbereich konfiguriert werden.
Sind Start- und Endwert identisch eingestellt, springt der Ausgang beim Überschreiten des Sollwerts vom Minimum auf das Maximum.
Mit der Simulationseinstellung kann das Gerät minimale und maximale Ausgangswerte ohne Eingangssignal testen.

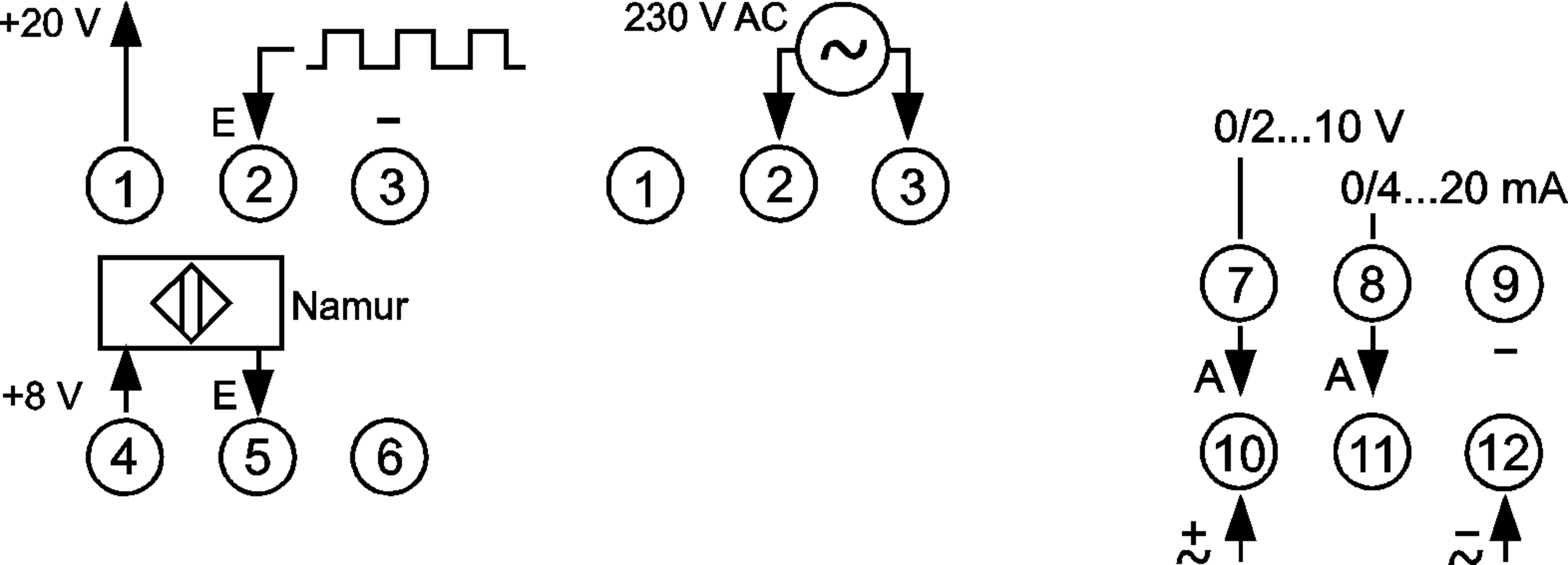

Klemme 1 stellt für angeschlossene Messumformer ca. 20 V DC bereit, mit einem Kurzschlussstrom von ca. 25 mA.
Das Gerät ist für eine Versorgungsspannung von 85...265 V AC oder 10...30 V AC/DC erhältlich.
| Frequenzbereich |
0...20 kHz
|
|---|
| Schutzart der Klemmen |
IP20
|
|---|---|
| Betriebstemperatur |
-10...+60 °C
|
| Anzahl der Analogausgänge (aktiv) |
2
|
|---|---|
| Art des Analogausgangs |
0…20 mA, 4…20 mA,0…10 V, 2…10V
|
| Genauigkeit |
±0.1 % FS
|
| Bürden, max. (Stromausgang) |
max. 1 kΩ
|
| Gehäusematerial |
Makrolon 8020, UL94V-1
|
|---|
| CE-Konformität |
Ja
|
|---|
| Art des elektrischen Anschlusses |
Terminals
|
|---|
| Hilfsspannung |
Für 85 ... 265 V AC: 85…265 V AC
Für 10 ... 30 V AC/DC: 10…30 V AC/DC |
|---|
