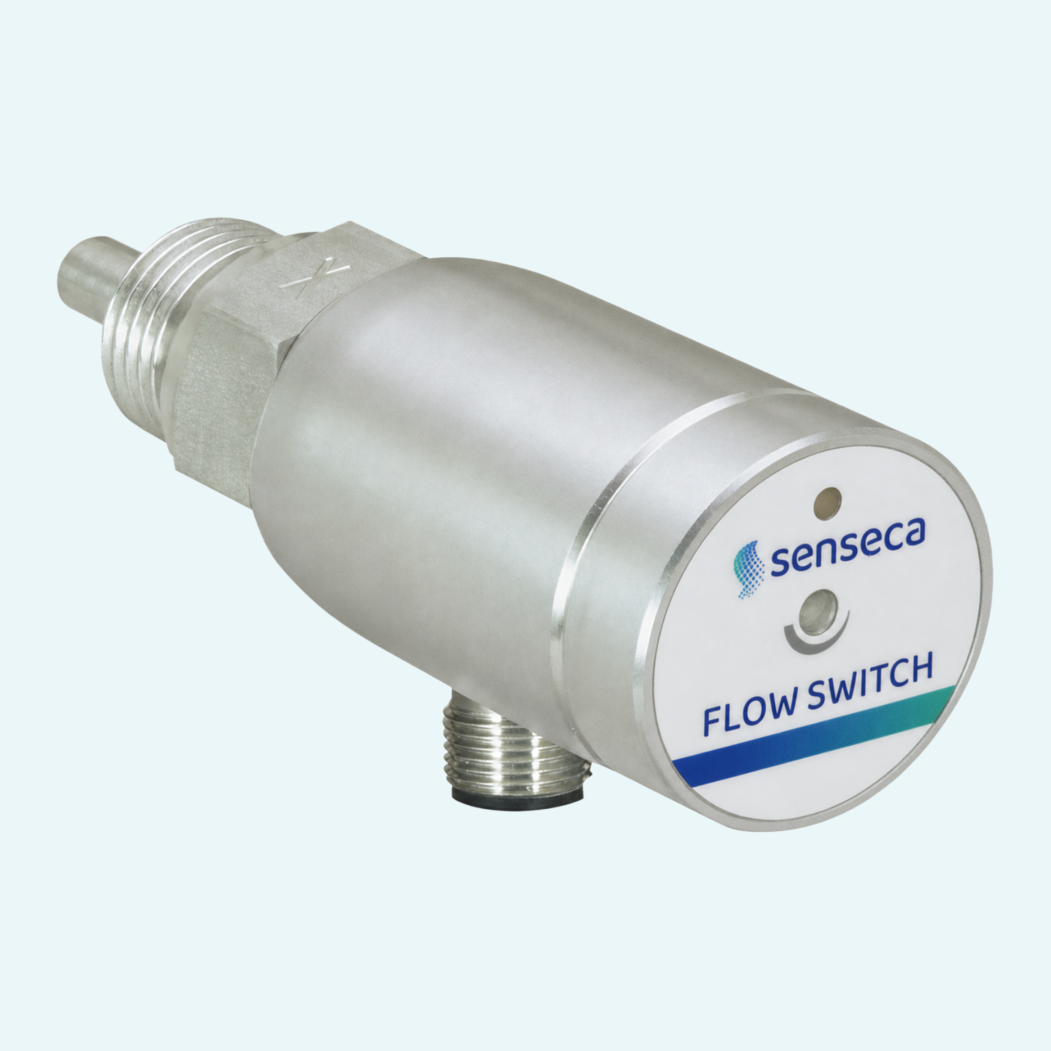

Los trazados de tubería estrechos y los puntos de instalación exigentes requieren una supervisión del caudal que se adapte al espacio disponible sin añadir complejidad mecánica. Este interruptor de caudal compacto supervisa la velocidad de flujo de medios líquidos mediante un principio de medición calorimétrico y funciona sin piezas móviles en el medio supervisado.
El punto de conmutación se ajusta directamente mediante potenciómetro, mientras que el LED rojo/verde indica si el caudal se encuentra por debajo o por encima del valor límite. Para la integración en el sistema, el dispositivo ofrece un contacto de relé con aislamiento galvánico o una salida de transistor push-pull protegida contra cortocircuitos y contra inversión de polaridad.
Las diferentes conexiones de proceso permiten un montaje flexible, incluidas las versiones de rosca de inserción G 1/4 A...G 1/2 A y los sensores de inserción de Ø12 mm. Con grado de protección IP65, partes húmedas fabricadas en acero inoxidable 1.4571 y una resistencia a la presión de PN 100 bar de serie, el EFK2 es idóneo para una supervisión robusta del caudal en aplicaciones con medios líquidos.
El sensor supervisa la velocidad de flujo de medios líquidos mediante un principio de medición calorimétrico, con rangos de medición en agua de 2...150 cm/s o 3...300 cm/s.
Existen versiones disponibles con roscas de inserción G 1/4 A...G 1/2 A o como sensores de inserción de Ø12 mm para su instalación en racores de sistema compatibles.
El punto de conmutación se ajusta mediante potenciómetro. Durante la puesta en marcha, el caudal se lleva hasta el valor límite y el cambio del LED de rojo a verde indica el punto de conmutación.
El dispositivo está disponible con un contacto de relé con aislamiento galvánico o con una salida de transistor push-pull. Las salidas push-pull se configuran automáticamente en función del cableado PNP o NPN.
La conexión eléctrica se realiza mediante un conector circular M12x1 de 4 pines. La tensión de alimentación es de 24 V DC/AC ±10 %.
El sensor está diseñado para temperaturas de medio de 0...+70 °C y temperaturas ambiente de -20...+70 °C, con un tiempo de respuesta indicado de 1...3 segundos en agua.
Las partes húmedas están fabricadas en acero inoxidable 1.4571. Las partes no húmedas están fabricadas en 1.4305.
