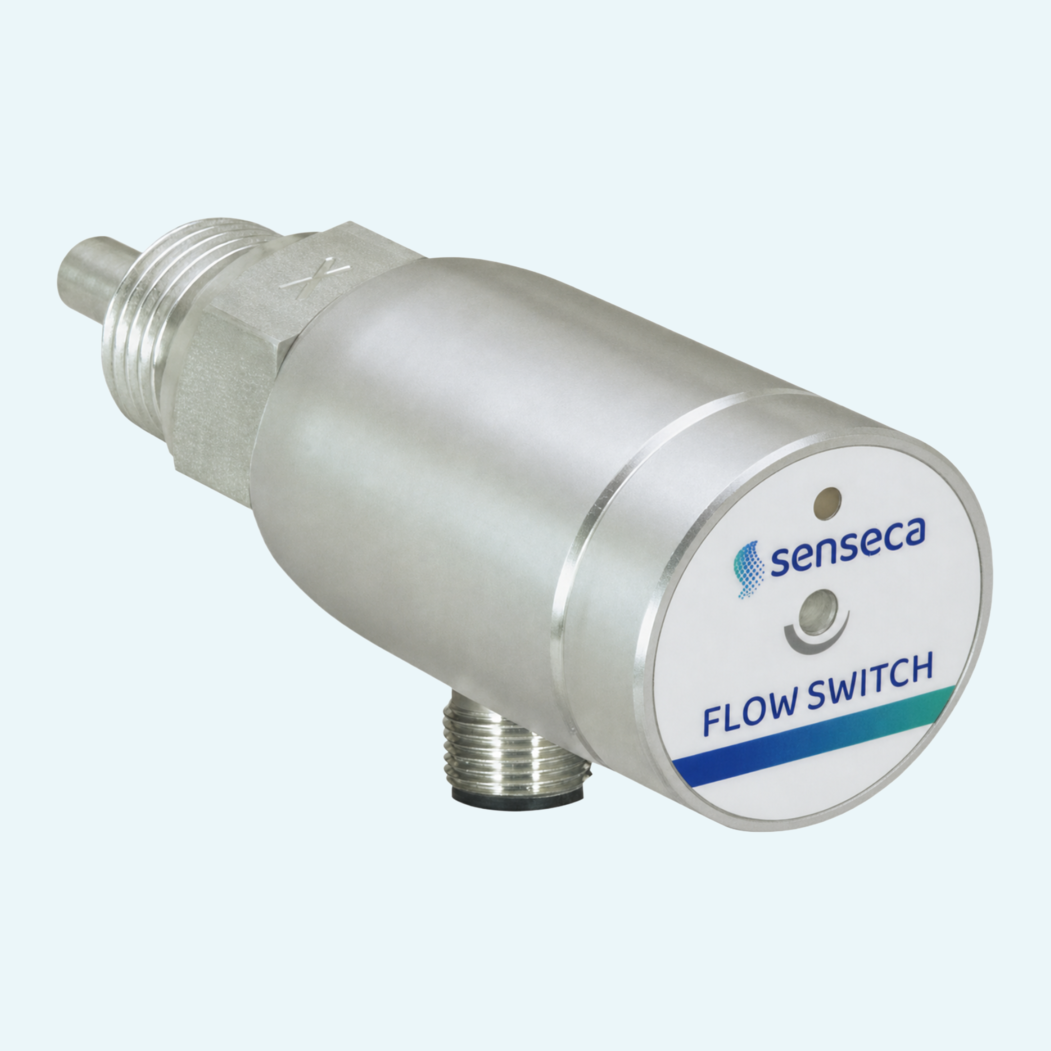

Beengte Rohrleitungsführungen und anspruchsvolle Einbaustellen erfordern eine Durchflussüberwachung, die sich ohne zusätzlichen mechanischen Aufwand in den vorhandenen Platz einfügt. Dieser kompakte Durchflusswächter überwacht die Strömungsgeschwindigkeit flüssiger Medien nach dem kalorimetrischen Messprinzip und arbeitet ohne bewegliche Teile im überwachten Medium.
Der Schaltpunkt wird direkt über ein Potentiometer eingestellt, während die rot/grüne LED anzeigt, ob der Durchfluss unter- oder oberhalb des Grenzwerts liegt. Zur Systemintegration bietet das Gerät wahlweise einen galvanisch getrennten Relaiskontakt oder einen kurzschluss- und verpolungssicheren Transistor-Push-Pull-Ausgang.
Unterschiedliche Prozessanschlüsse ermöglichen eine flexible Montage, darunter Einschraubausführungen mit G 1/4 A...G 1/2 A sowie Ø12-mm-Einsteckfühler. Mit Schutzart IP65, medienberührten Teilen aus Edelstahl 1.4571 und einer Druckfestigkeit von serienmäßig PN 100 bar eignet sich der EFK2 gut für eine robuste Durchflussüberwachung in Anwendungen mit flüssigen Medien.
Der Sensor überwacht die Strömungsgeschwindigkeit flüssiger Medien nach dem kalorimetrischen Messprinzip, mit Wasser-Messbereichen von 2...150 cm/s oder 3...300 cm/s.
Es sind Ausführungen mit G 1/4 A...G 1/2 A-Einschraubgewinden oder als Ø12-mm-Einsteckfühler zum Einbau in kompatible Systemarmaturen erhältlich.
Der Schaltpunkt wird über ein Potentiometer eingestellt. Bei der Einstellung wird der Durchfluss auf den Grenzwert gebracht, und der Wechsel der LED von Rot auf Grün zeigt den Schaltpunkt an.
Das Gerät ist mit galvanisch getrenntem Relaiskontakt oder mit Transistor-Push-Pull-Ausgang erhältlich. Push-Pull-Ausgänge konfigurieren sich je nach PNP- oder NPN-Verdrahtung selbst.
Der elektrische Anschluss erfolgt über einen 4-poligen M12x1-Rundsteckverbinder. Die Spannungsversorgung beträgt 24 V DC/AC ±10 %.
Der Sensor ist für Medientemperaturen von 0...+70 °C und Umgebungstemperaturen von -20...+70 °C ausgelegt, bei einer angegebenen Ansprechzeit von 1...3 Sekunden in Wasser.
Die medienberührten Teile bestehen aus Edelstahl 1.4571. Die nicht medienberührten Teile bestehen aus 1.4305.
