Il controllo di livello conduttivo è più semplice da integrare quando il segnale della sonda, la commutazione del relè e il montaggio in quadro sono gestiti in un'unica unità compatta. Queste unità di controllo fungono da interfacce economiche per sonde di livello conduttive e monitorano liquidi con conducibilità elettrica minima di 8 o 10 µS, a seconda della versione.
Entrambe le versioni utilizzano corrente alternata a basso potenziale per misurare la conducibilità, contribuendo a ridurre l'incrostazione degli elettrodi e gli effetti di perforazione del serbatoio associati alla corrente continua. La sensibilità è regolabile fino a 250 µS, con un'impostazione di fabbrica di 60 µS per facilitare la messa in servizio pratica dopo l'installazione.

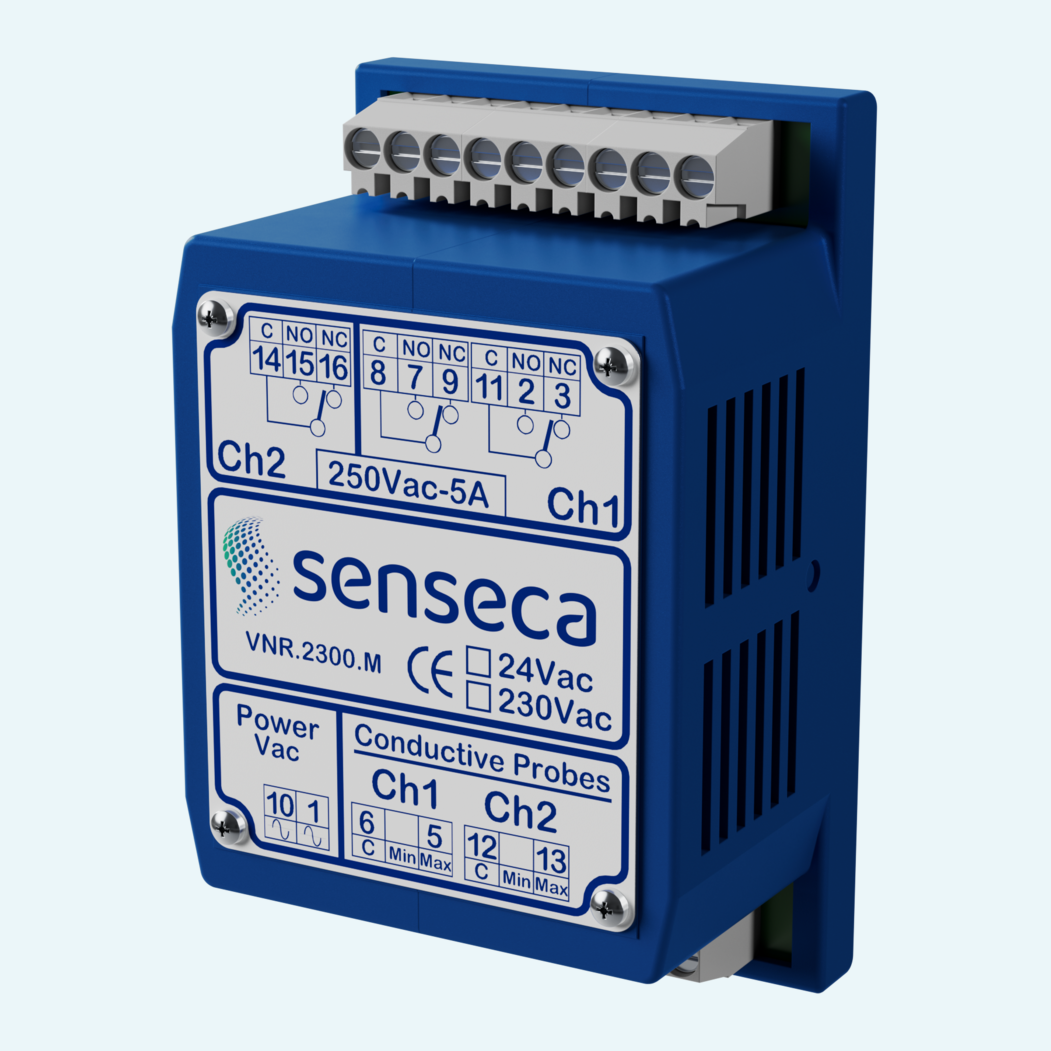

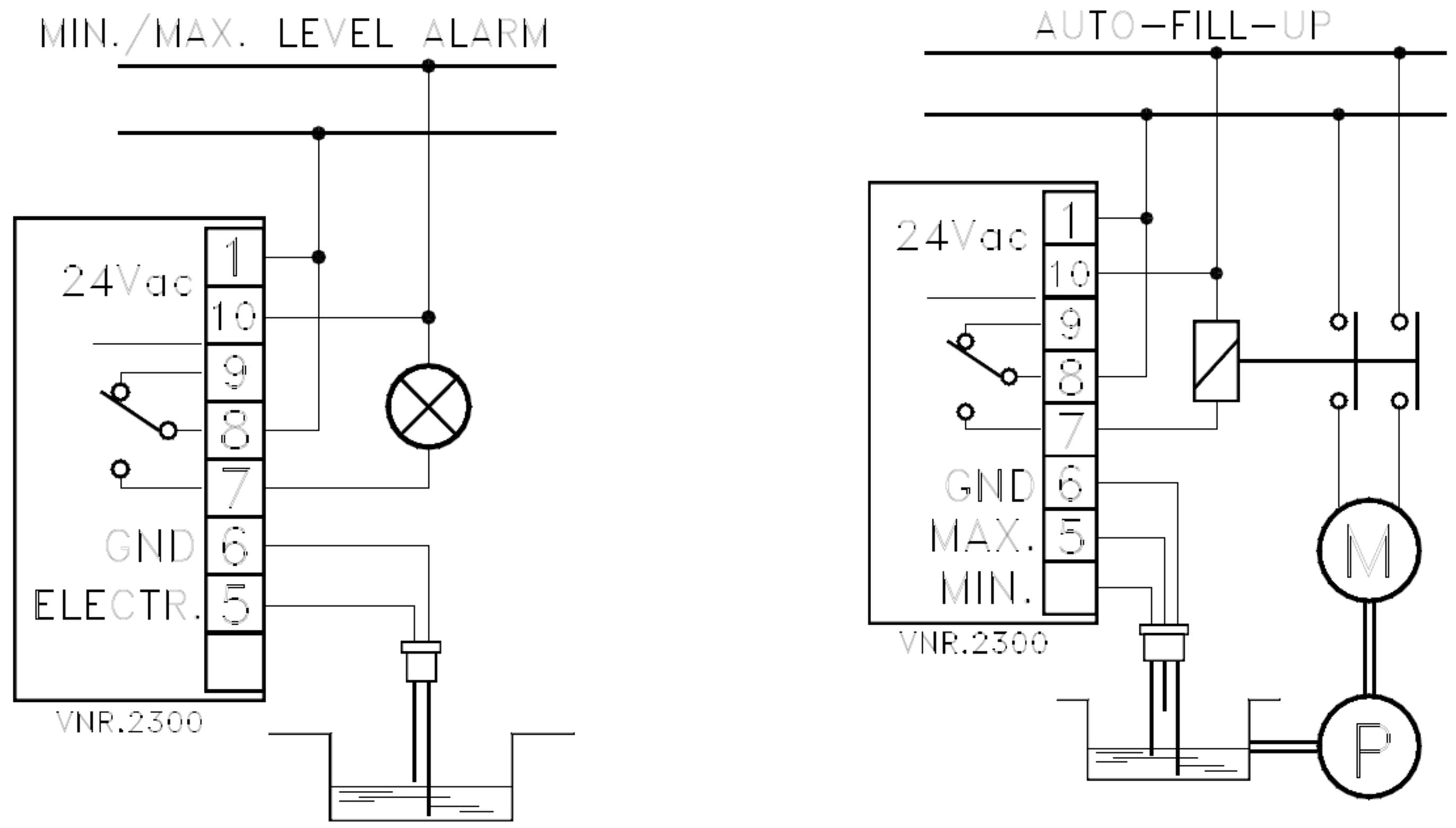

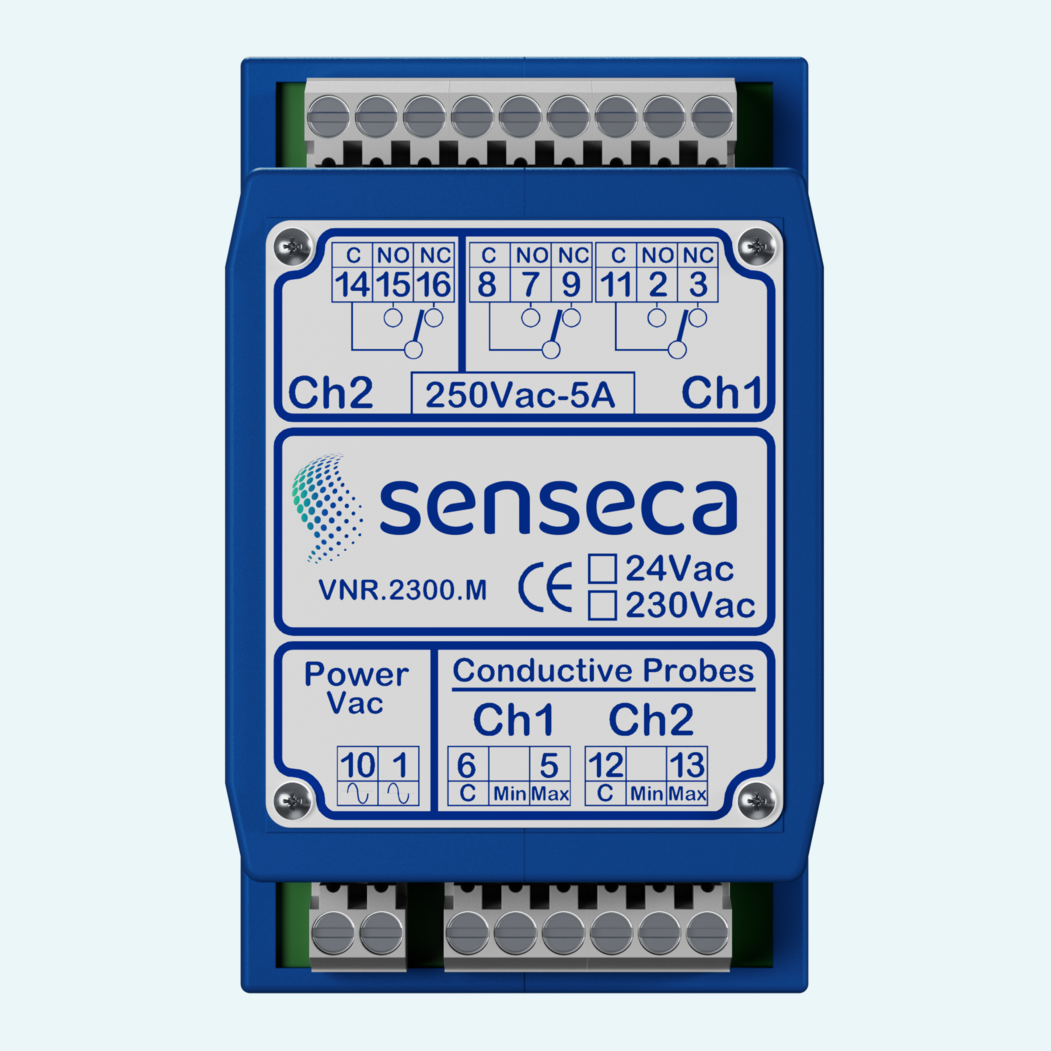

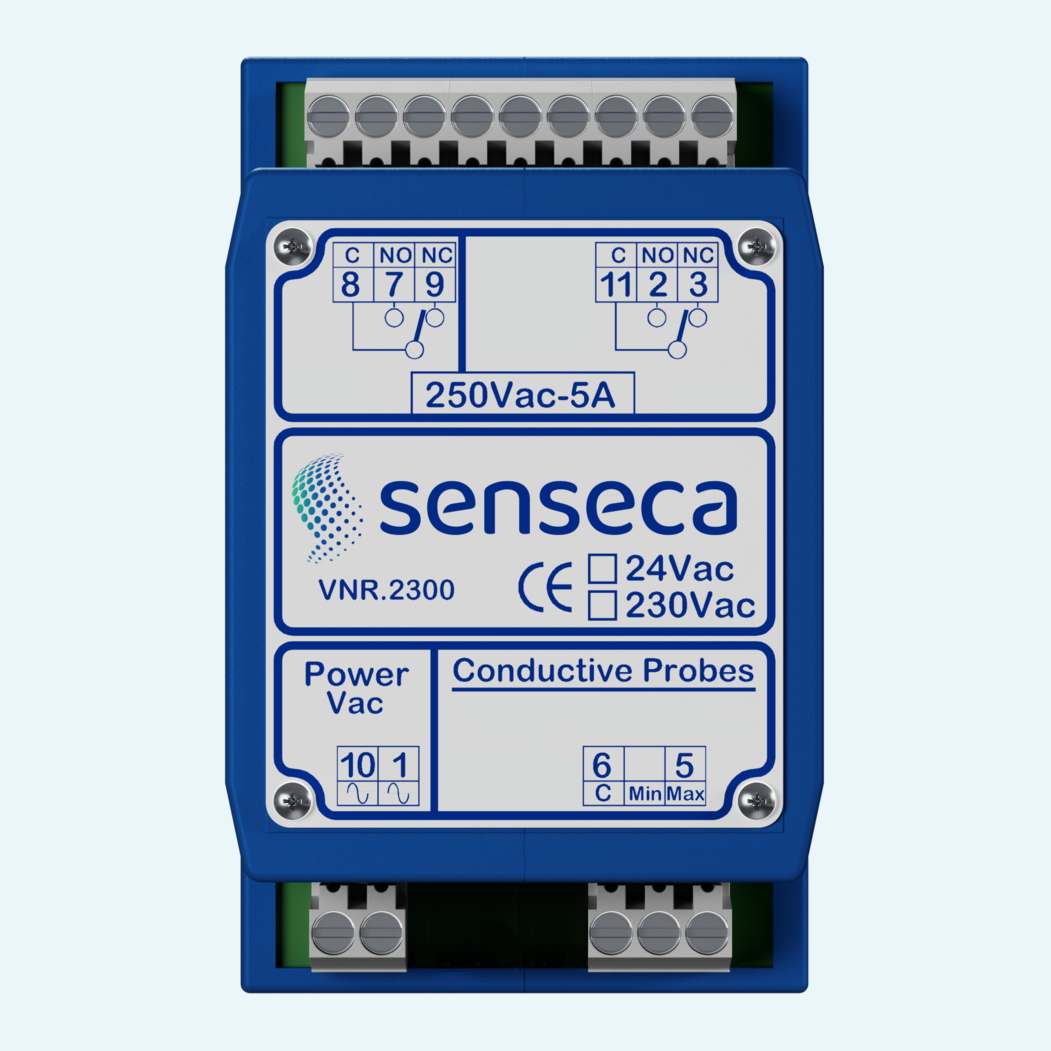

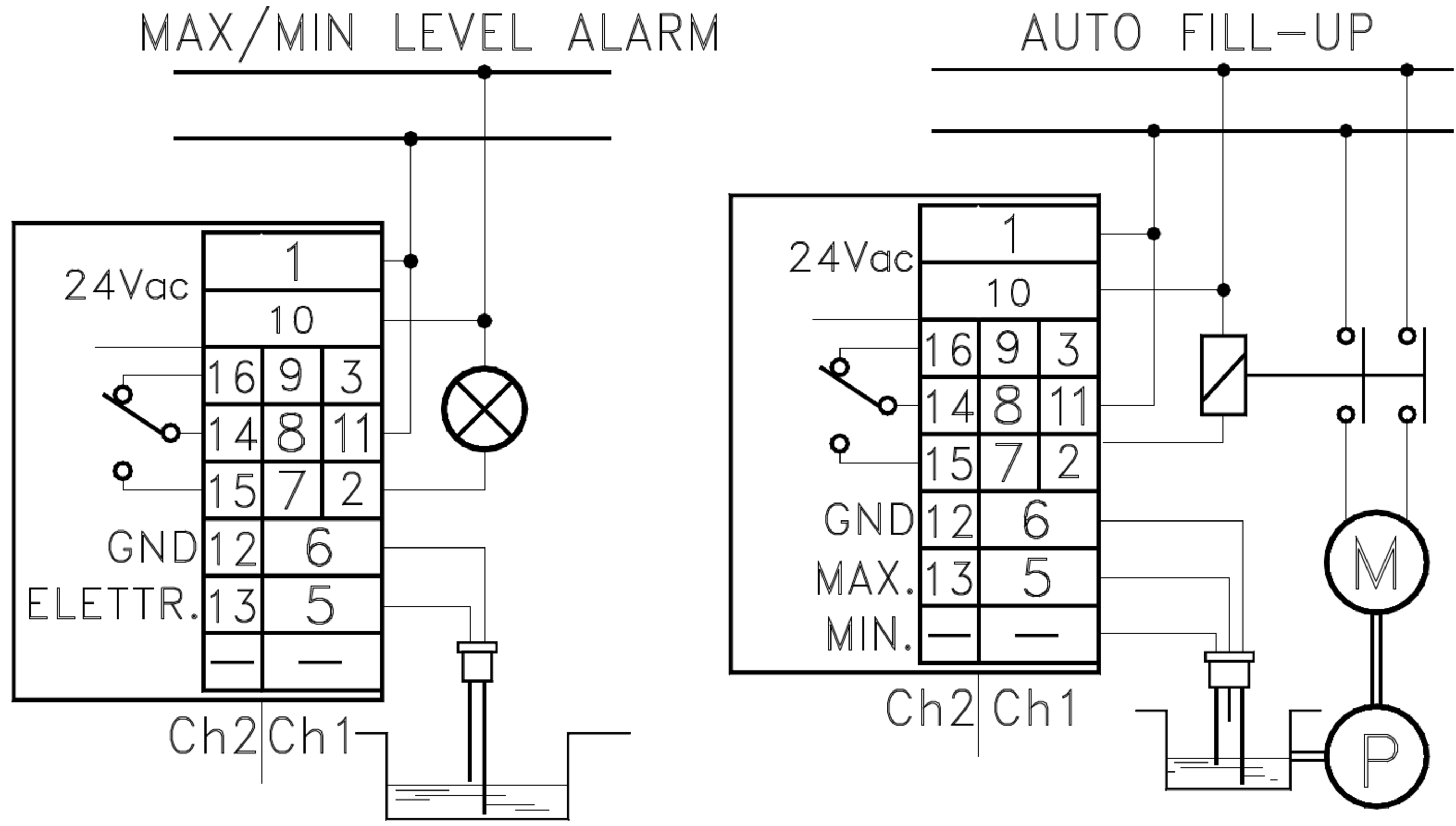

VNR 23 fornisce un'uscita a doppio relè per il controllo di allarmi o attuatori, mentre VNR 23M aggiunge due canali di misura, tecnologia a microprocessore e ritardo di funzionamento regolabile da 0 a 6 min. Con contenitore in ABS, grado di protezione IP 40 e montaggio su guida DIN, la famiglia è adatta all'uso in quadri di controllo per sistemi di controllo di livello, misurazione e sicurezza.
Le unità ricevono il segnale di ingresso da sonde di livello conduttive e utilizzano la conducibilità del liquido per il controllo di commutazione.
VNR 23 è progettato come interfaccia a doppio relè; VNR 23M fornisce due canali di misura per sistemi di controllo, misurazione e sicurezza.

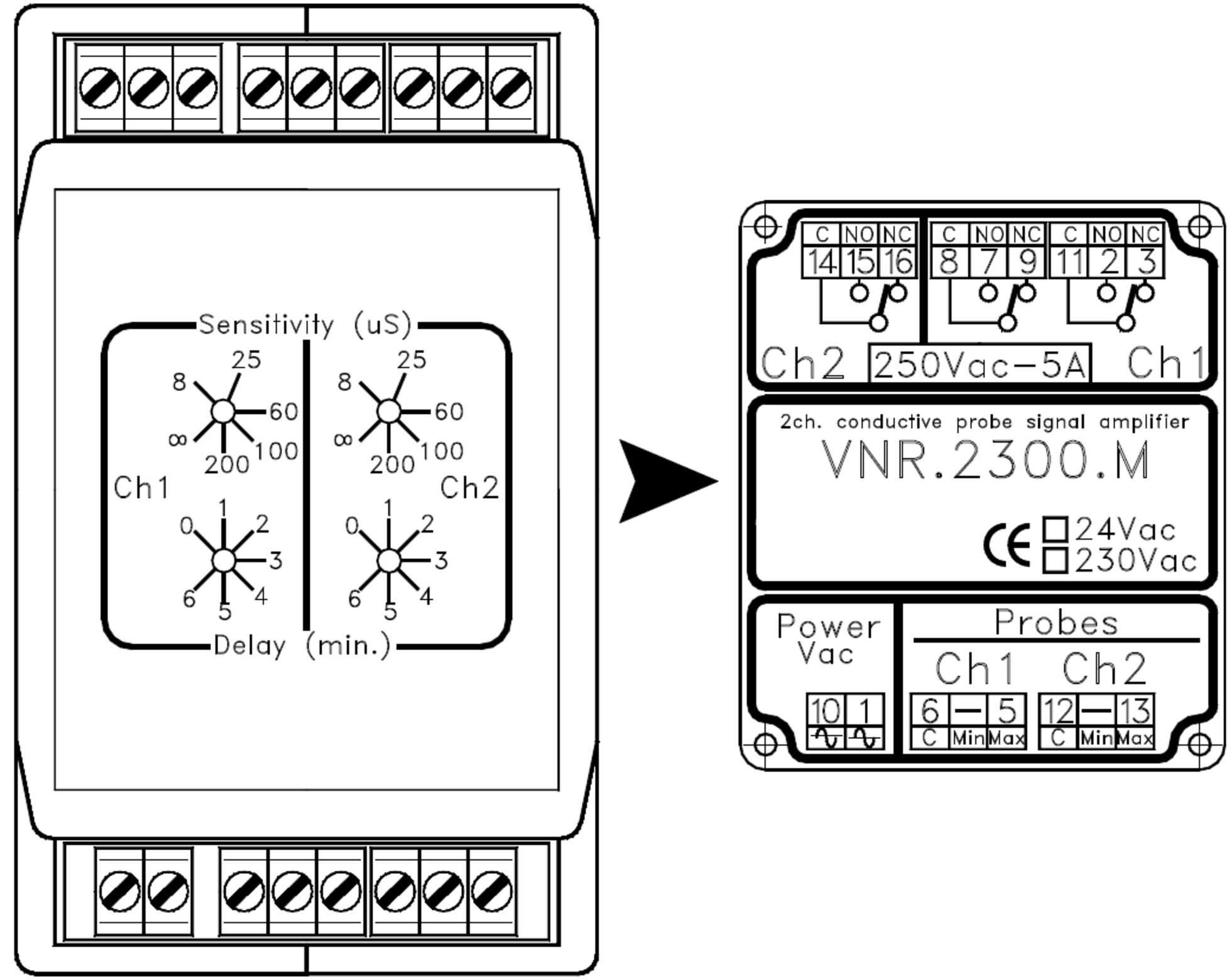

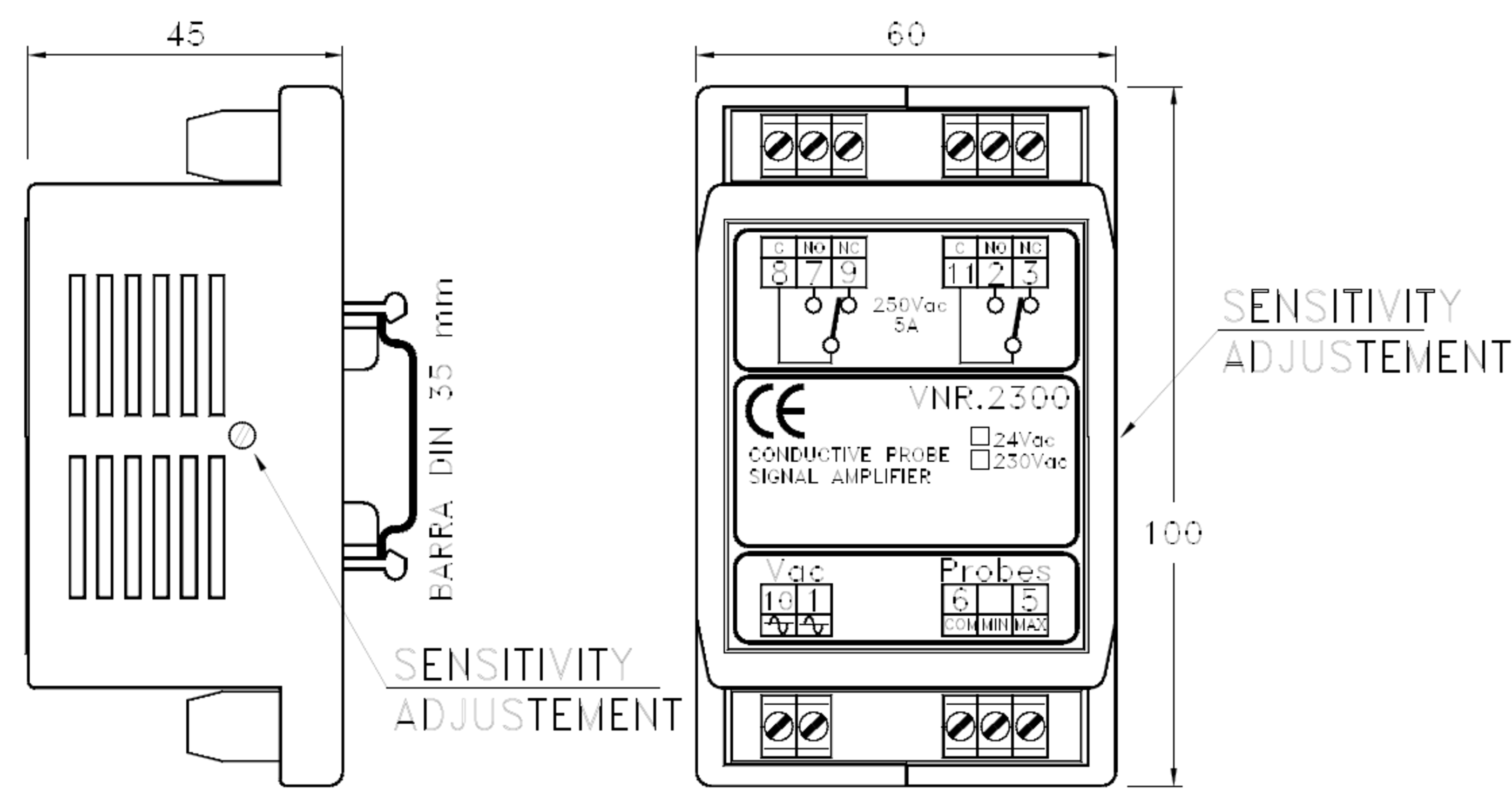

La sensibilità viene regolata tramite trimmer. VNR 23 utilizza un trimmer laterale, mentre VNR 23M utilizza trimmer posti sotto il pannello frontale.
L'alimentazione standard è di 24 Vac a 50/60 Hz, con 230 Vac disponibili su richiesta.
VNR 23 alimenta le sonde a 22 Vac. VNR 23M alimenta le sonde a 15 Vac.
VNR 23 utilizza una morsettiera a 11 poli. VNR 23M utilizza una morsettiera a 17 poli.

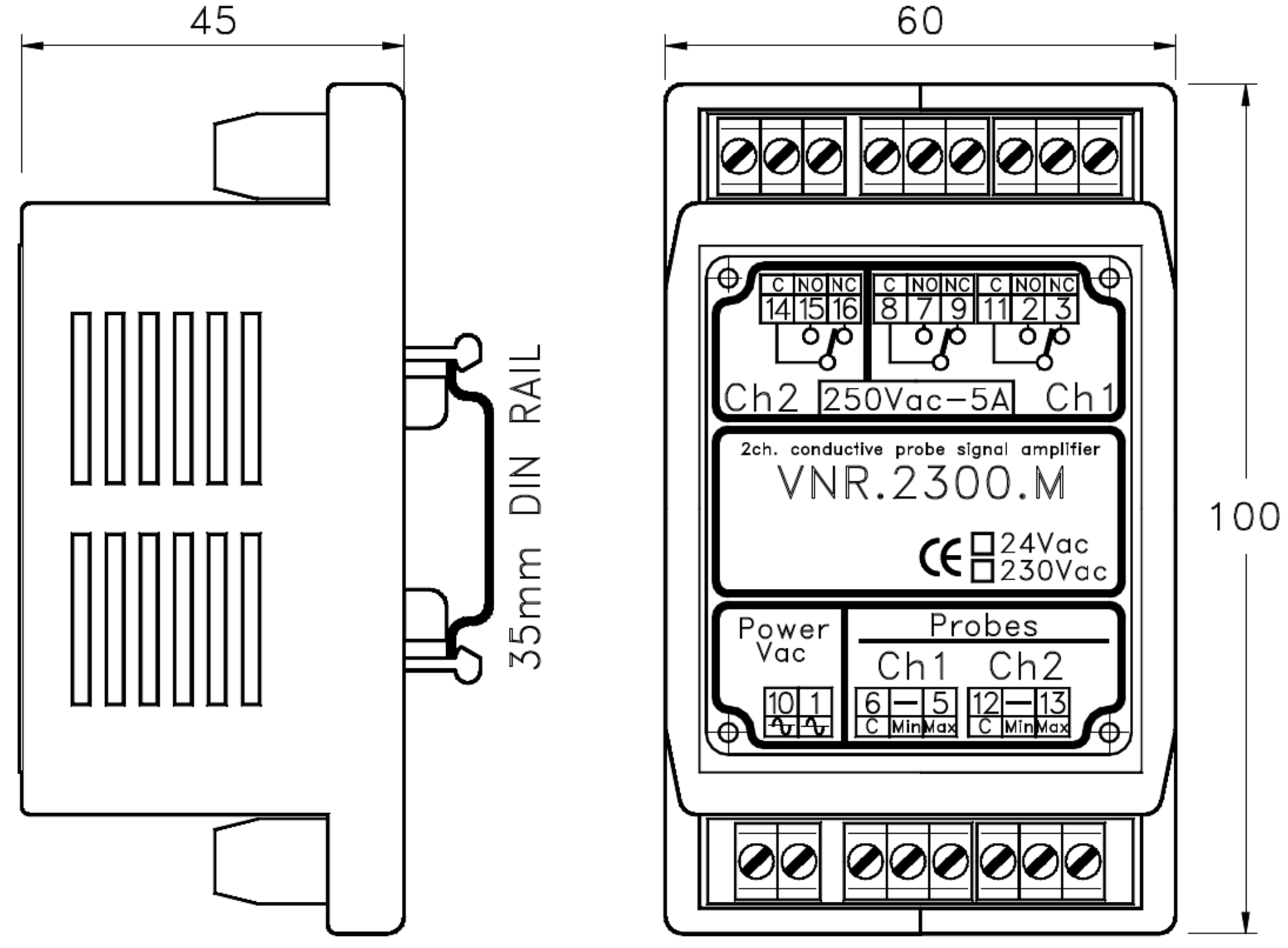

Entrambe le versioni utilizzano un contenitore in ABS per il montaggio su guida DIN e hanno dimensioni di 60 x 100 x 45 mm.
