El control de nivel conductivo resulta más fácil de integrar cuando la señal de la sonda, la conmutación del relé y el montaje en armario se gestionan en una unidad compacta. Estas unidades de control actúan como interfaces de bajo coste para sondas de nivel conductivas y supervisan líquidos con una conductividad eléctrica mínima de 8 o 10 µS, según la versión.
Ambas versiones utilizan corriente alterna de bajo potencial para medir la conductividad, lo que ayuda a reducir la incrustación de electrodos y los efectos de perforación del depósito asociados a la corriente continua. La sensibilidad es ajustable hasta 250 µS, con un ajuste de fábrica de 60 µS para facilitar la puesta en marcha práctica tras la instalación.

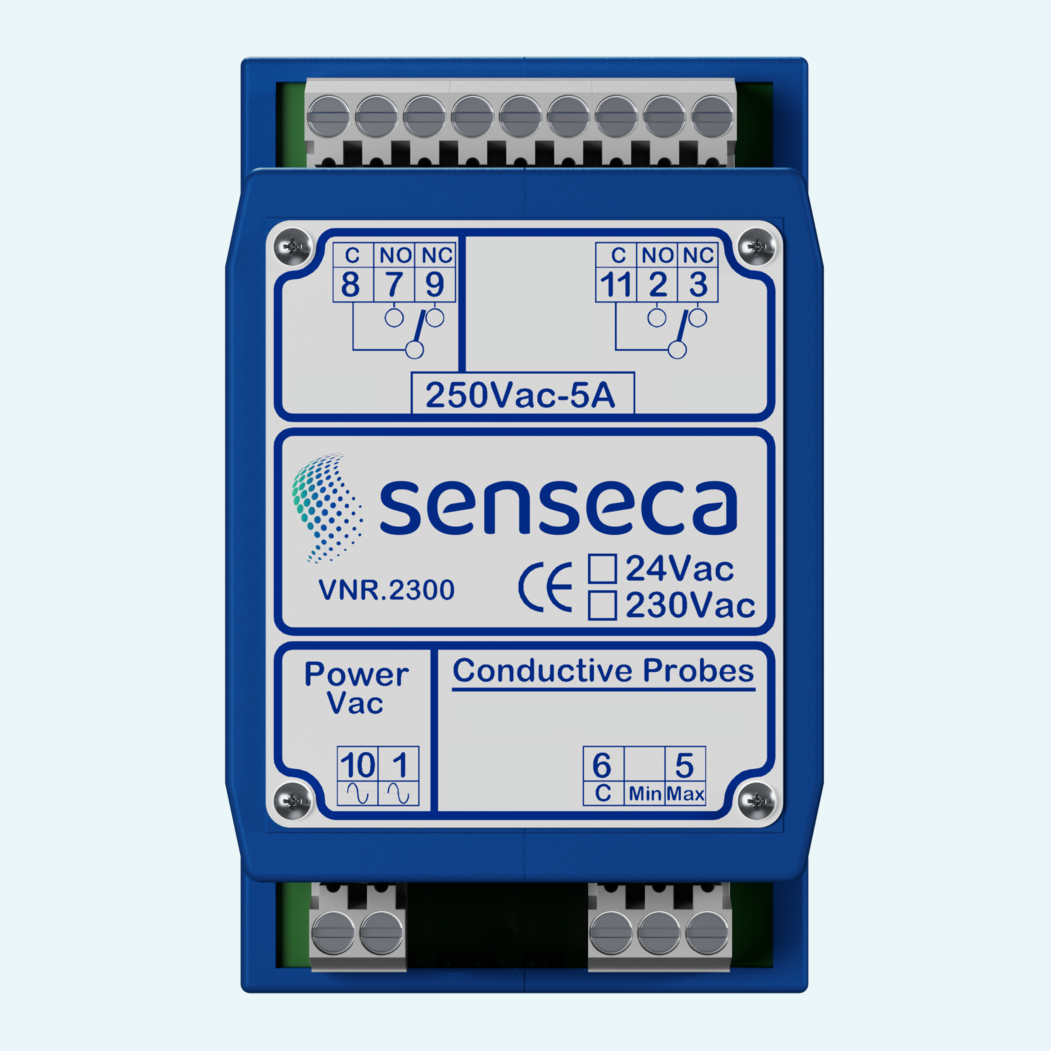

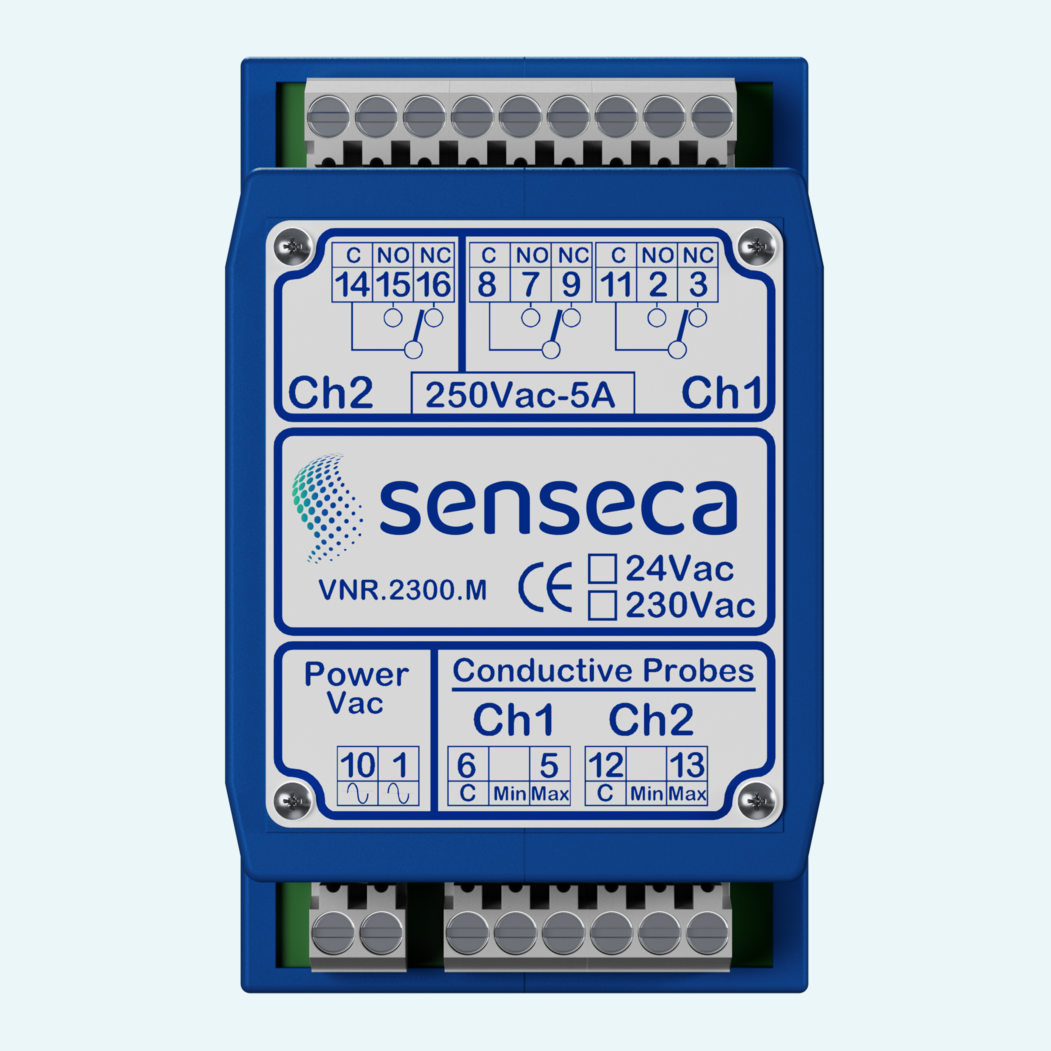

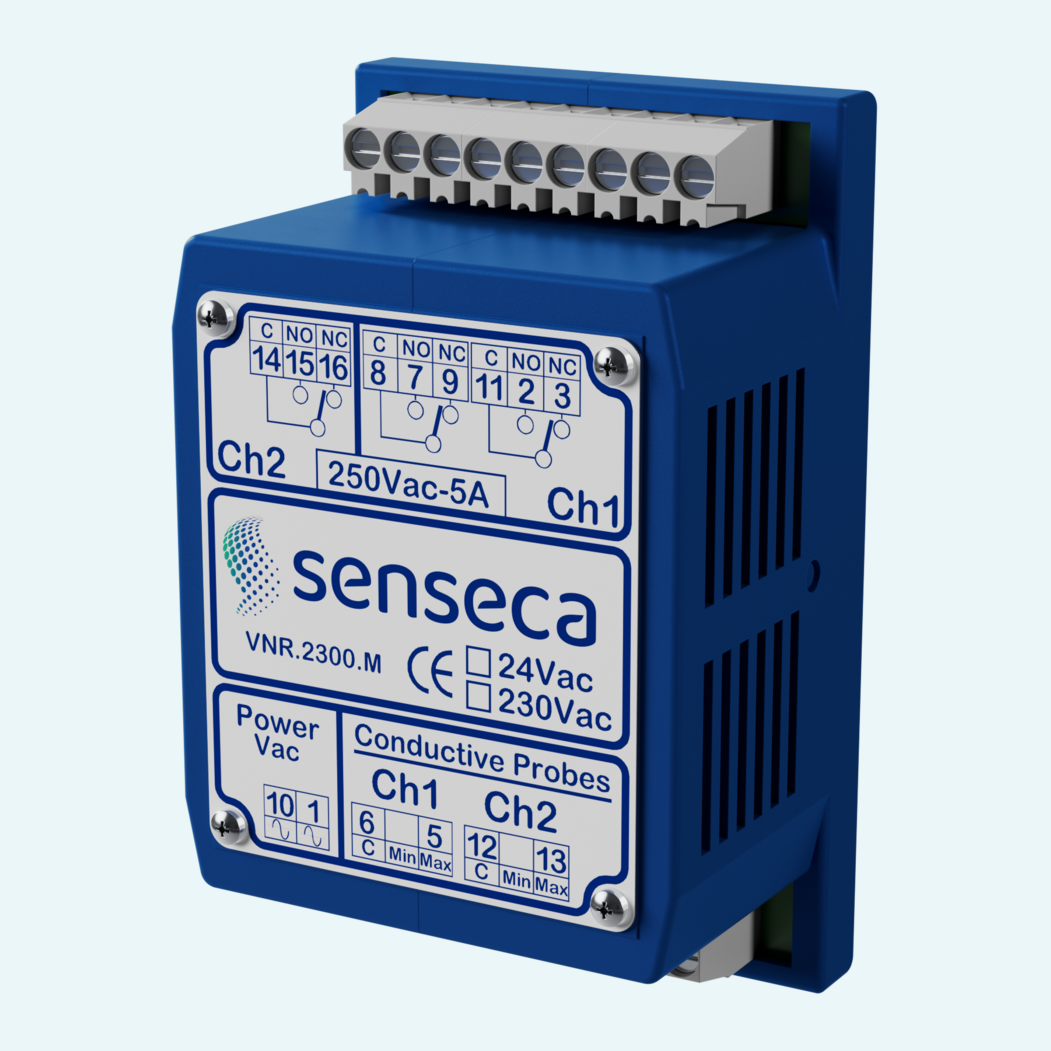

El VNR 23 proporciona una salida de doble relé para el control de alarmas o actuadores, mientras que el VNR 23M añade dos canales de medición, tecnología de microprocesador y un retardo de funcionamiento ajustable de 0 a 6 min. Con carcasa de ABS, grado de protección IP 40 y montaje en carril DIN, la familia es adecuada para su uso en armarios de control en sistemas de control de nivel, medición y seguridad.

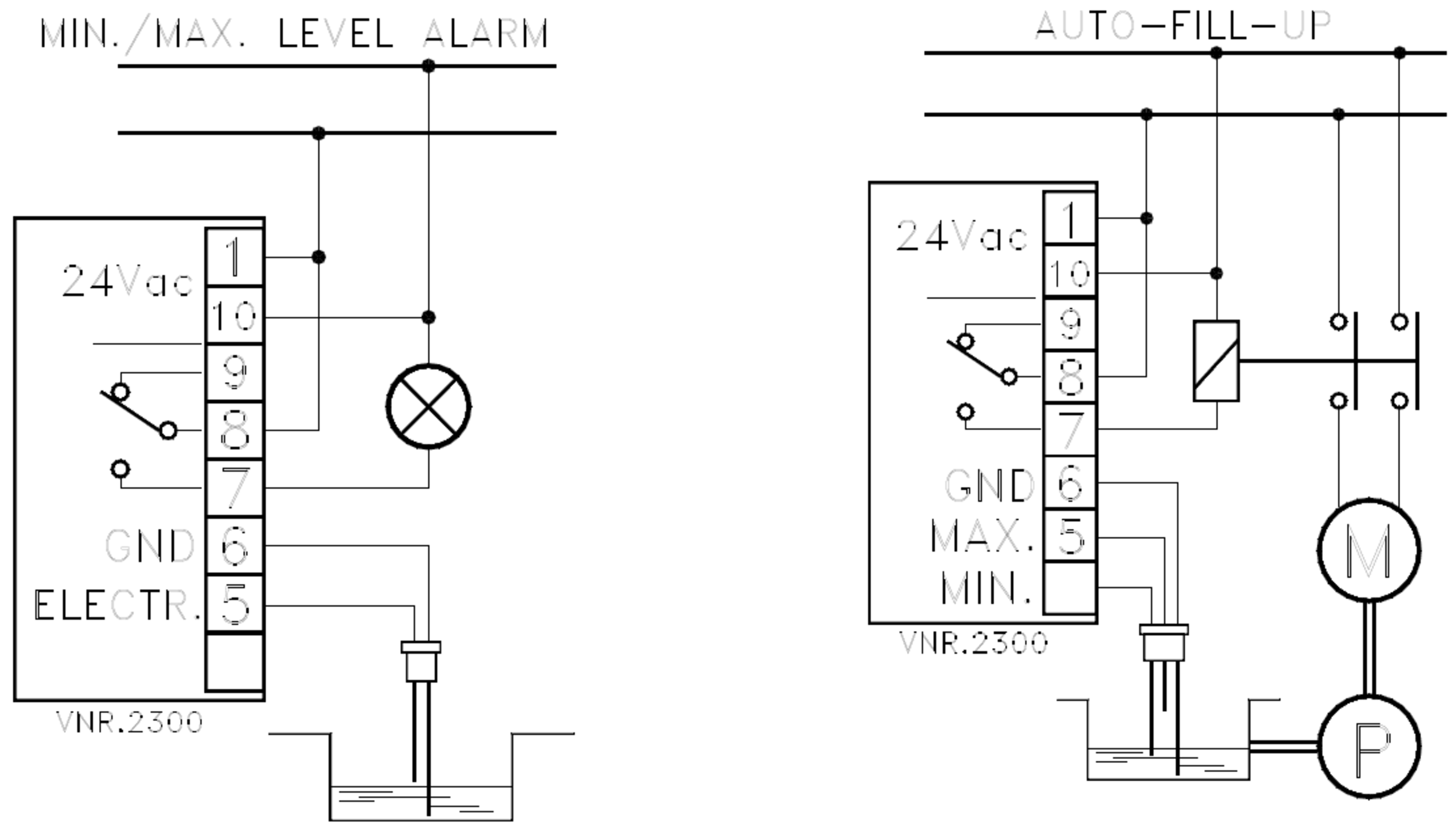

Las unidades reciben su señal de entrada de sondas de nivel conductivas y utilizan la conductividad del líquido para el control de conmutación.

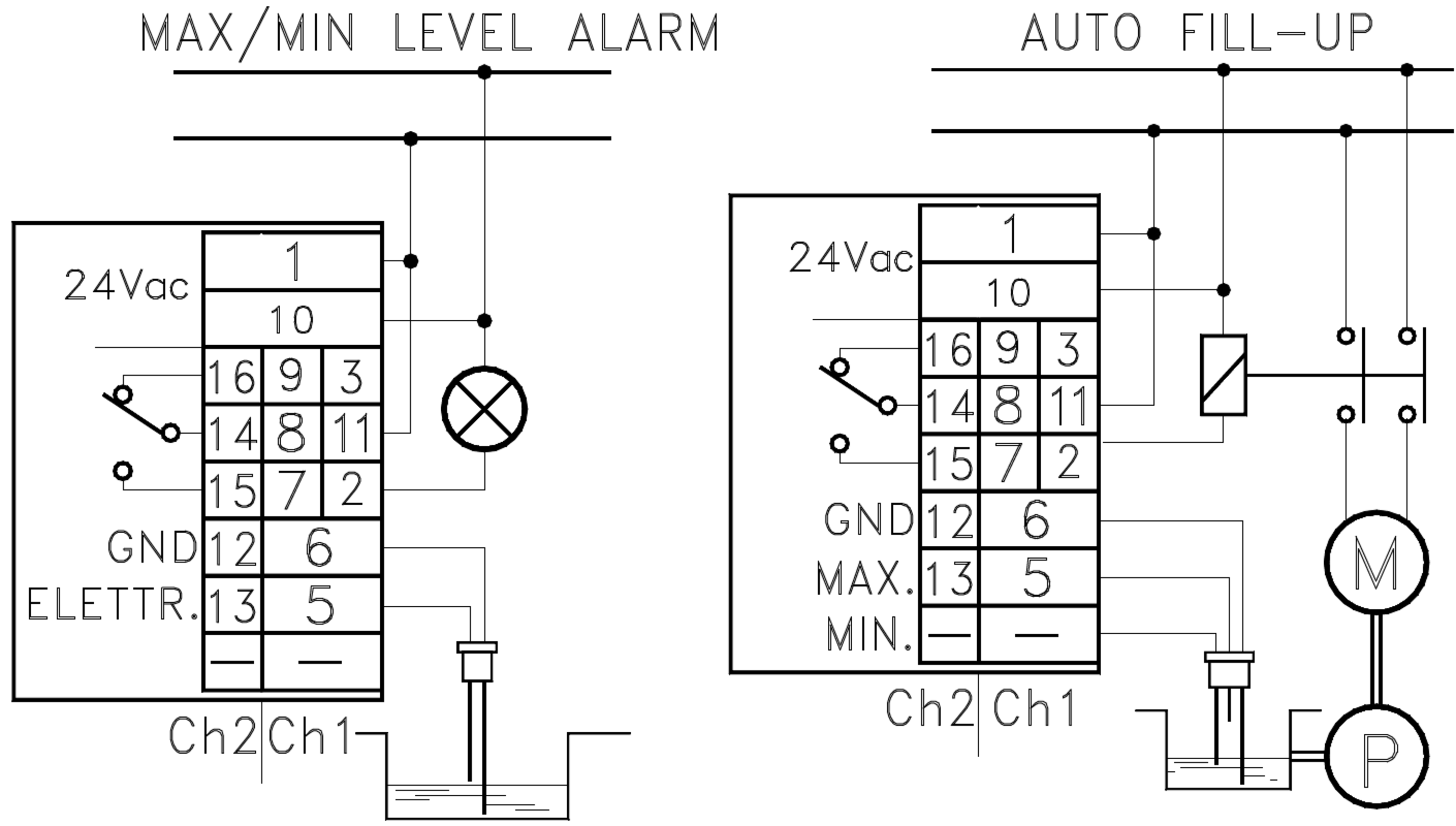

El VNR 23 está diseñado como una interfaz de doble relé; el VNR 23M proporciona dos canales de medición para sistemas de control, medición y seguridad.

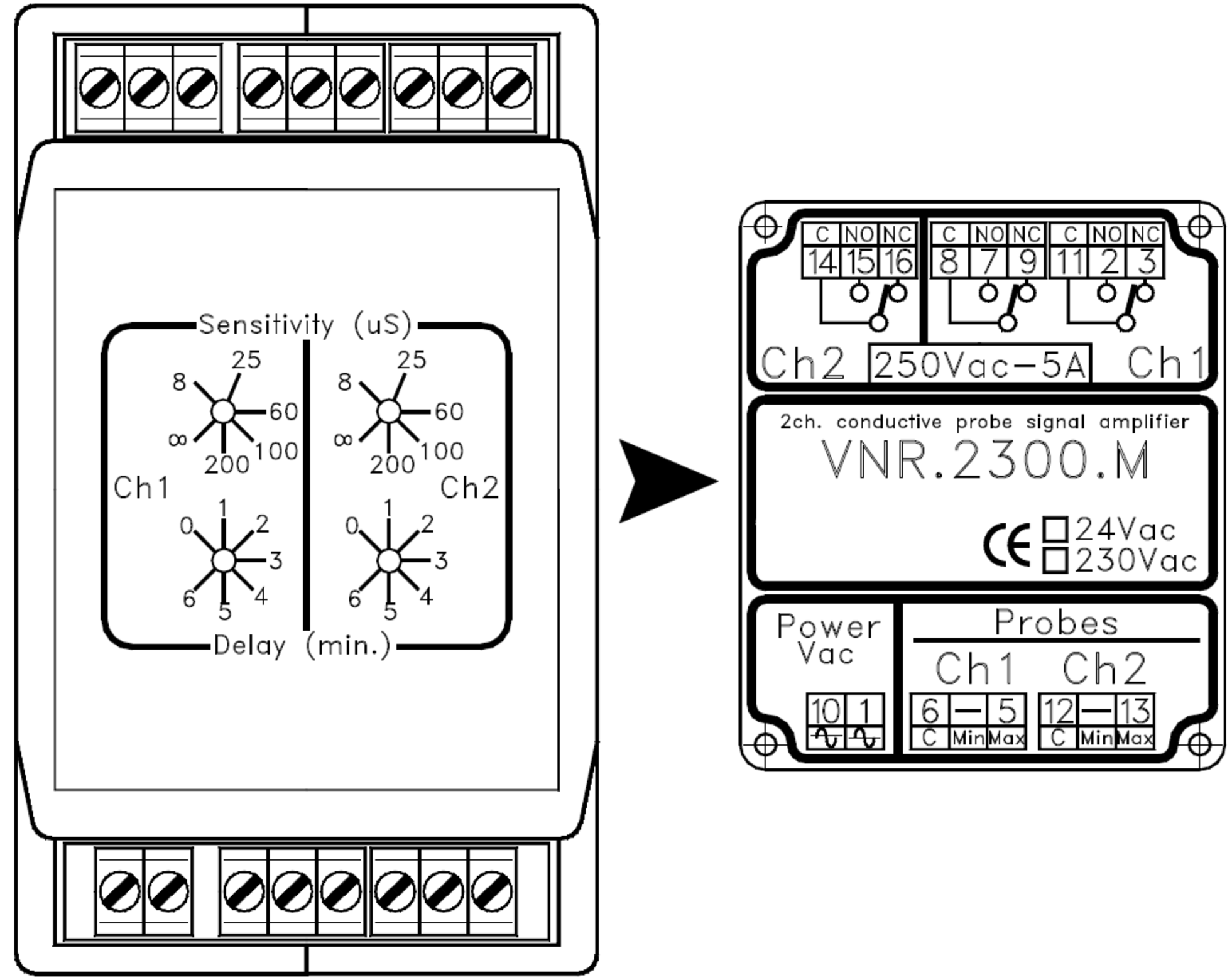

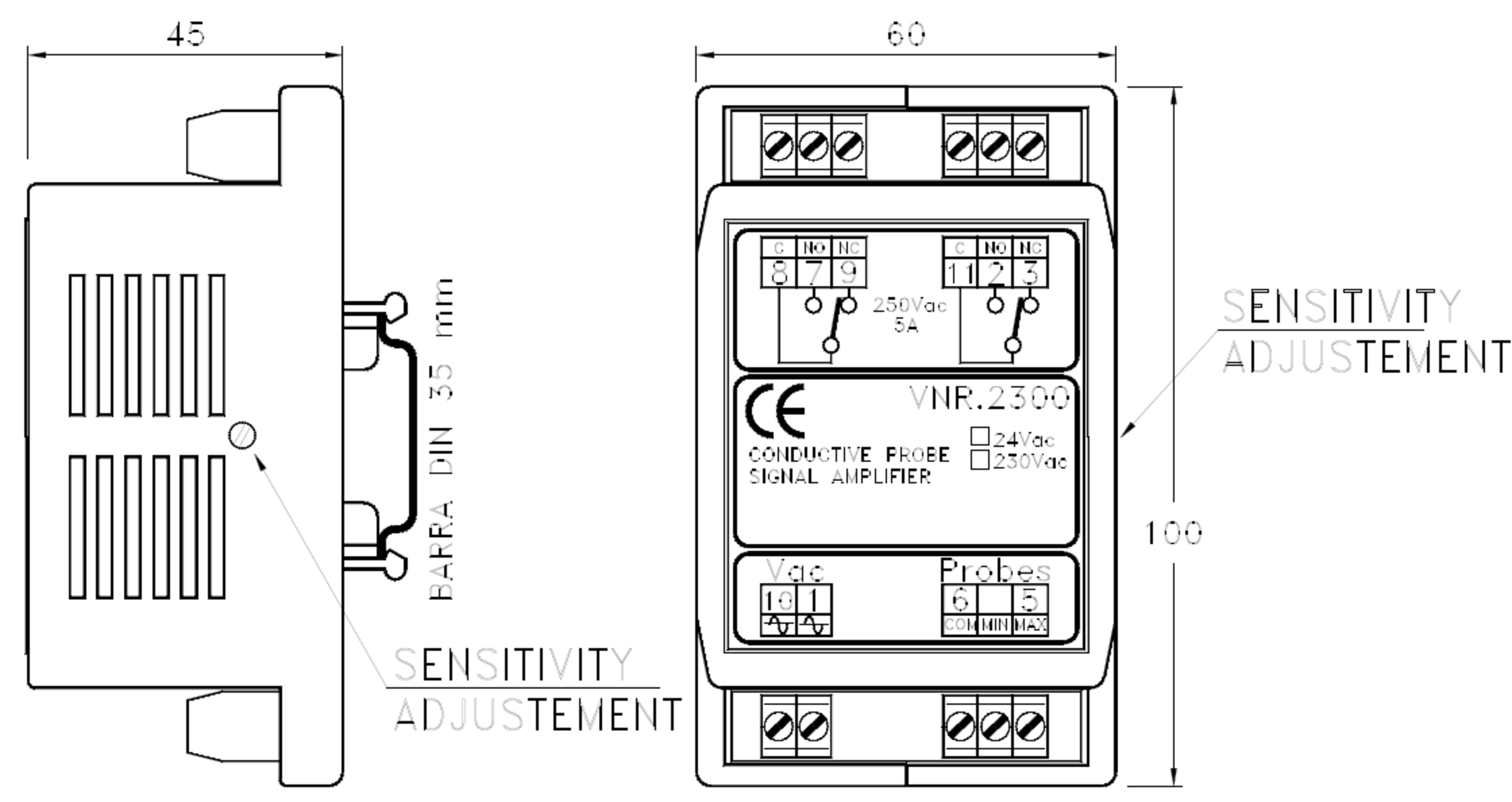

La sensibilidad se ajusta mediante trimmer. El VNR 23 utiliza un trimmer lateral, mientras que el VNR 23M utiliza trimmers debajo de la placa frontal.
La alimentación estándar es de 24 Vac a 50/60 Hz, con 230 Vac disponible bajo pedido.
El VNR 23 alimenta las sondas con 22 Vac. El VNR 23M alimenta las sondas con 15 Vac.
El VNR 23 utiliza una regleta de bornes de 11 polos. El VNR 23M utiliza una regleta de bornes de 17 polos.

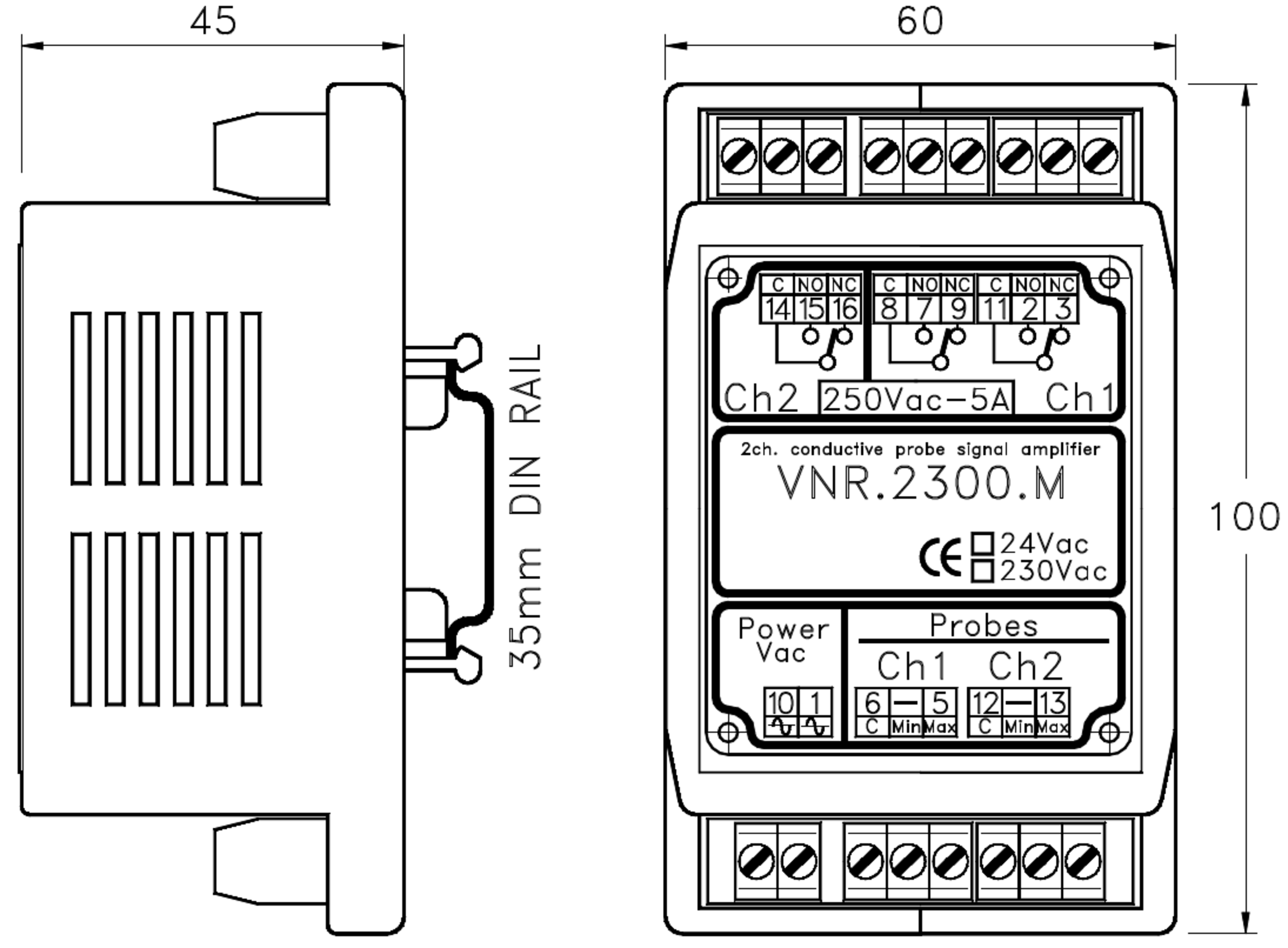

Ambas versiones utilizan una carcasa de ABS para montaje en carril DIN y tienen unas dimensiones de 60 x 100 x 45 mm.
