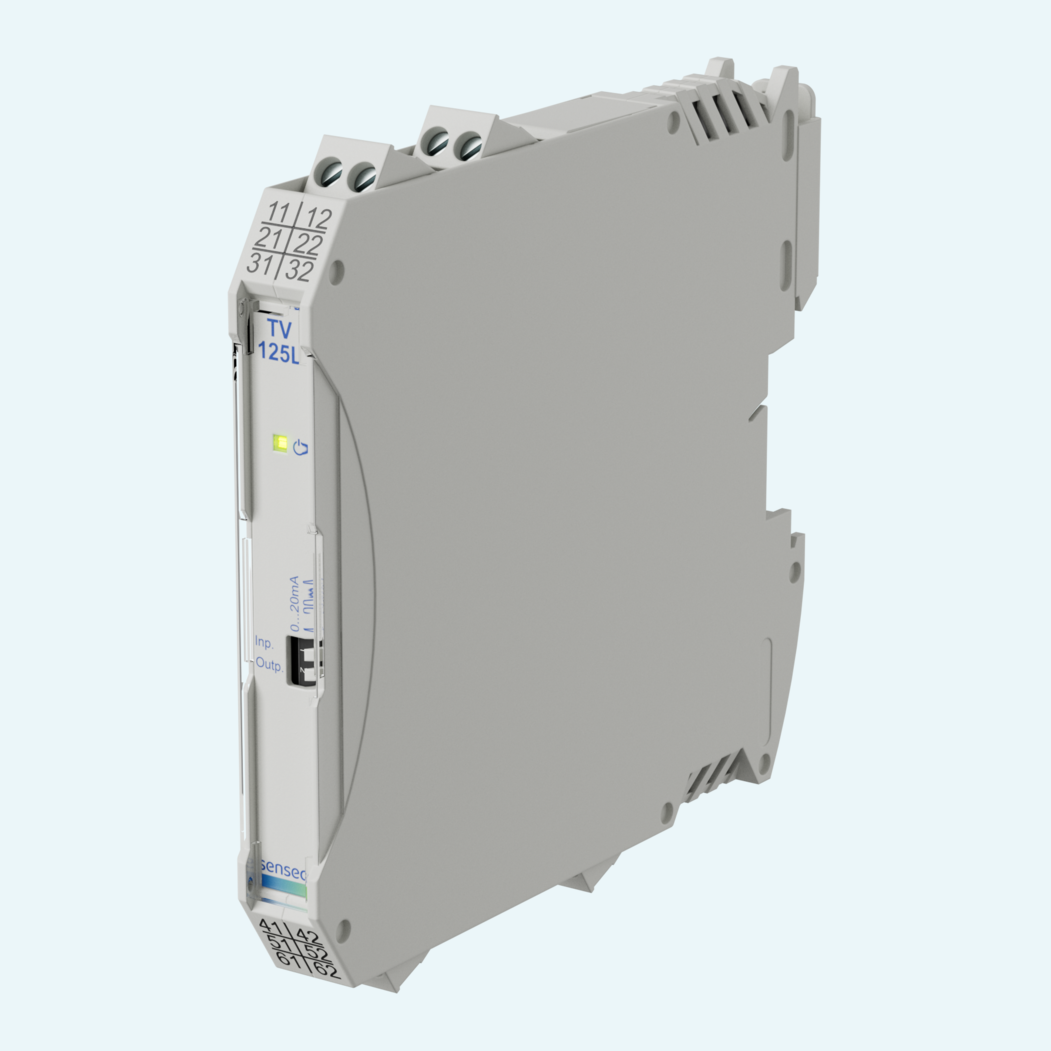

Una separazione pulita dei segnali aiuta i sistemi di controllo a leggere i valori analogici in modo affidabile, in particolare negli armadi compatti con numerosi segnali di campo. TV125L fornisce l'isolamento galvanico e la conversione dei segnali di unità in un unico dispositivo universale, riducendo la necessità di più tipi dedicati di amplificatore.
Gli ingressi in corrente e in tensione vengono configurati tramite DIP switch frontali per 0...20 mA, 4...20 mA, 0...10 V o 2...10 V. L'uscita può essere impostata su 0...20 mA o 4...20 mA, mentre la registrazione della misura controllata a microprocessore rileva il superamento per difetto o per eccesso del campo e ne indica lo stato tramite un LED bicolore.
I tre circuiti, ingresso, uscita e tensione ausiliaria, sono separati galvanicamente con isolamento rinforzato. Un tempo di risposta di 40 ms, un errore standard <0,2 % del valore finale e una protezione da sovraccarico dell'ingresso in corrente fino a 32 V AC/DC favoriscono un funzionamento affidabile negli armadi di processo e automazione.

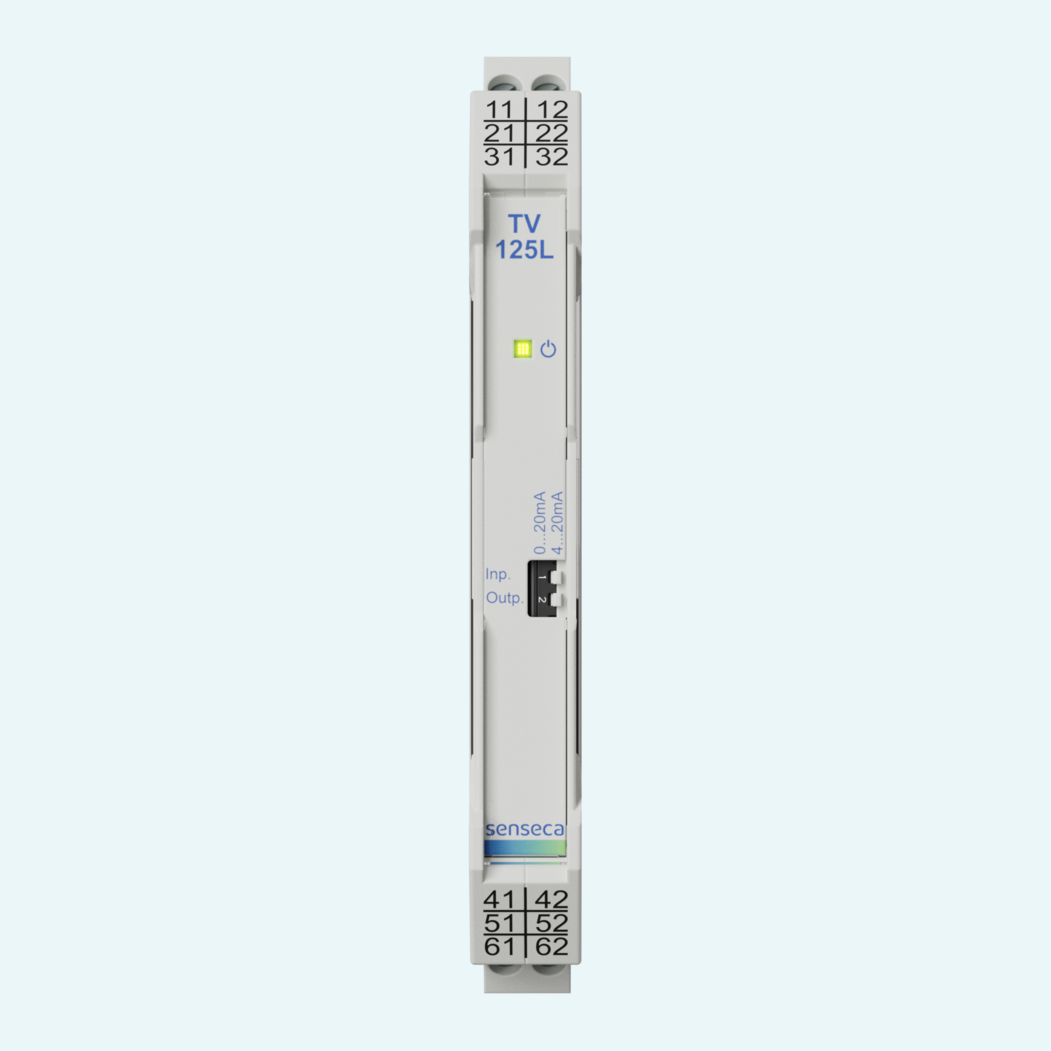

I DIP switch frontali impostano i campi di ingresso in corrente 0...20 mA o 4...20 mA e i campi di ingresso in tensione 0...10 V o 2...10 V.
L'uscita analogica è selezionabile come 0...20 mA o 4...20 mA ed è disponibile sui morsetti dell'uscita in corrente attiva.
I segnali di ingresso vengono filtrati, digitalizzati con una risoluzione a 14 bit, verificati rispetto al campo di misura e trasmessi allo stadio di uscita.
Se il campo di misura viene superato per difetto o per eccesso, l'uscita in corrente si porta su un valore iniziale o finale definito.
Il dispositivo utilizza morsetti a innesto a vite con protezione dei conduttori per conduttori da 0,2...2,5 mm².

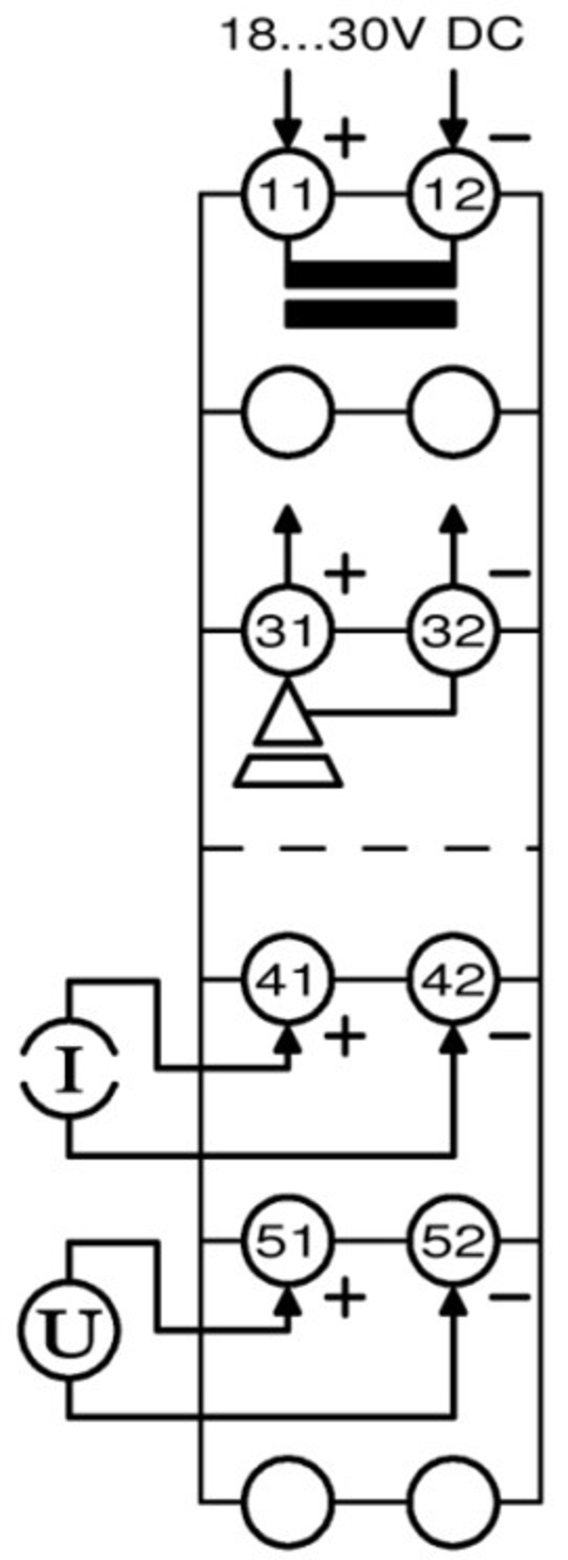

TV125LP alimenta la tensione ausiliaria tramite Power Rail; TV125L utilizza i pin dei morsetti 11 e 12.
| Tipo di ingresso analogico (tensione) |
0…10 V, 2…10V
|
|---|---|
| Tipo di ingresso analogico (corrente) |
0…20 mA, 4…20 mA
|
| Umidità relativa di funzionamento |
< 95 %RH
|
|---|---|
| Grado di protezione frontale |
IP30
|
| Grado di protezione dei terminali |
IP20
|
| Temperatura di esercizio |
-10...+60 °C
|
| Temperatura di stoccaggio |
-20...+60 °C
|
| Tipo di uscita analogica |
4…20 mA, 0…20 mA
|
|---|---|
| Coefficiente di temperatura |
0.01 %/K
|
| Precisione uscita analogica |
0.2 %
|
| Carico massimo (uscita in corrente) |
< 150 Ω
|

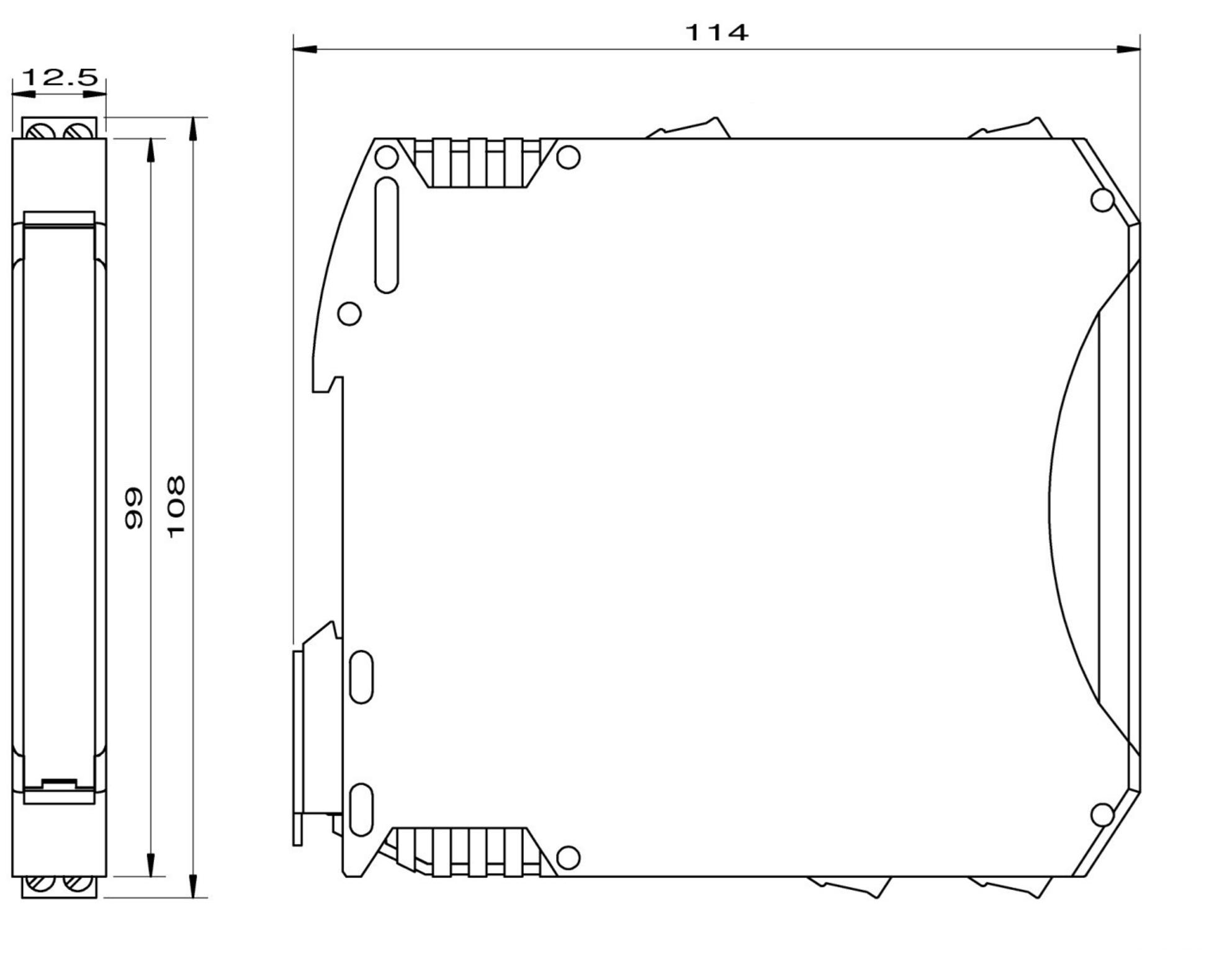

| Dimensioni della custodia/alloggiamento |
12.5 mm 108 mm 114 mm
|
|---|---|
| Materiale della custodia/alloggiamento |
Polyamide (PA) 6.6, UL94V-0
|
| Conforme alla marcatura CE |
Sì
|
|---|
| Tensione ausiliaria |
18…30 V DC
|
|---|---|
| Tolleranza della tensione ausiliaria |
± 15%
|
| Consumo energetico |
< 0.5 VA
|
| Classe di protezione |
II
|
| Grado d’inquinamento |
2
|
| Tensione nominale |
300 V AC/DC
|
| Tensione di prova |
3 kV AC
|
| Tipo di comandi |
Dip-Switches
|
|---|
