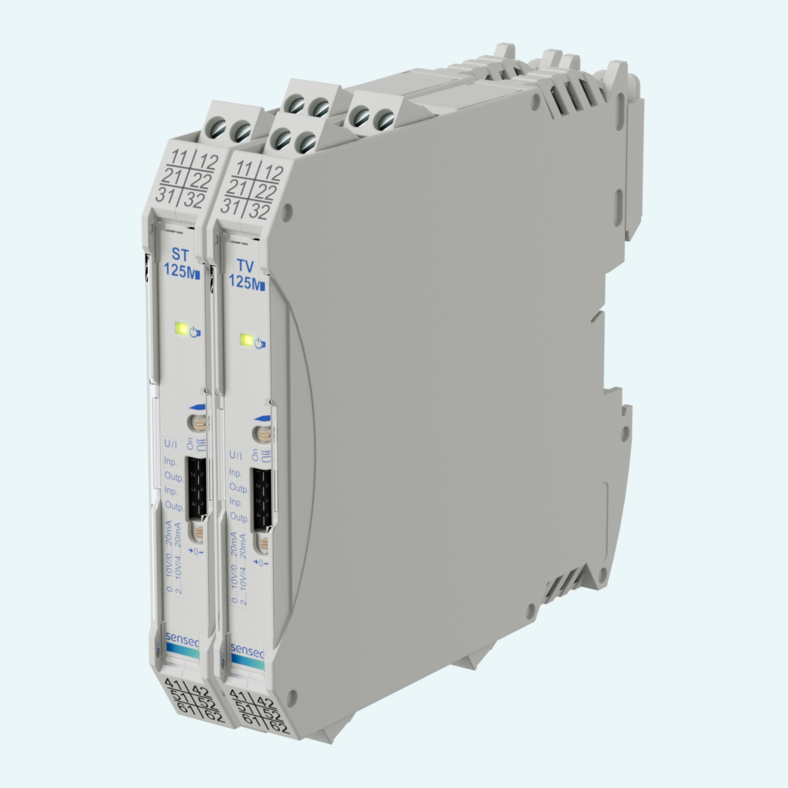

I segnali di processo provenienti da sensori esterni necessitano di una conversione pulita, isolamento e un'alimentazione affidabile in un unico dispositivo da quadro. ST125M converte e isola i segnali analogici standard di corrente e tensione e aggiunge un'alimentazione per trasmettitore per sensori esterni a 2 e 3 fili.
I campi di ingresso e uscita selezionabili coprono 0…20 mA, 4…20 mA, 0…10 V e 2…10 V. La custodia per guida DIN da 12,5 mm mantiene compatti i layout del quadro, mentre l'alimentazione a range esteso supporta 20…125 V DC e 20…250 V AC. I DIP switch frontali impostano il tipo di segnale e il campo live-zero, con trimmer per la regolazione del valore iniziale e finale di \pm 2 %.
Per un funzionamento affidabile, la registrazione delle misure controllata da microprocessore rileva le condizioni di sottorange e sovrarange e le segnala tramite un LED di stato bicolore. Le versioni Ex selezionate supportano ingresso e alimentazione del trasmettitore a sicurezza intrinseca, ed è possibile l'impiego in sistemi SIL2 secondo EN 61508.

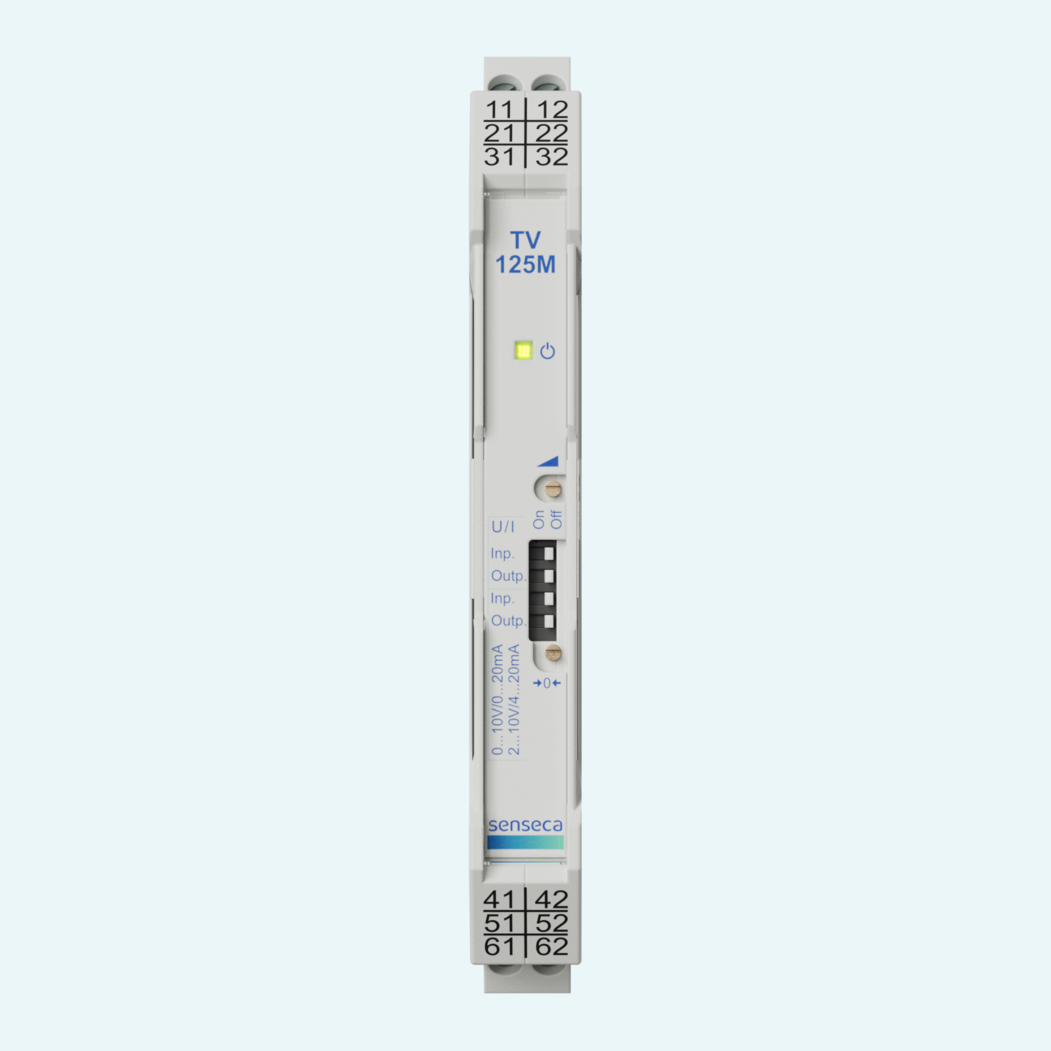

I DIP switch frontali configurano il funzionamento in corrente o in tensione e i campi live-zero per l'ingresso e l'uscita analogica attiva.
Due trimmer frontali regolano il valore iniziale e il valore finale del campo di misura di ±2%.

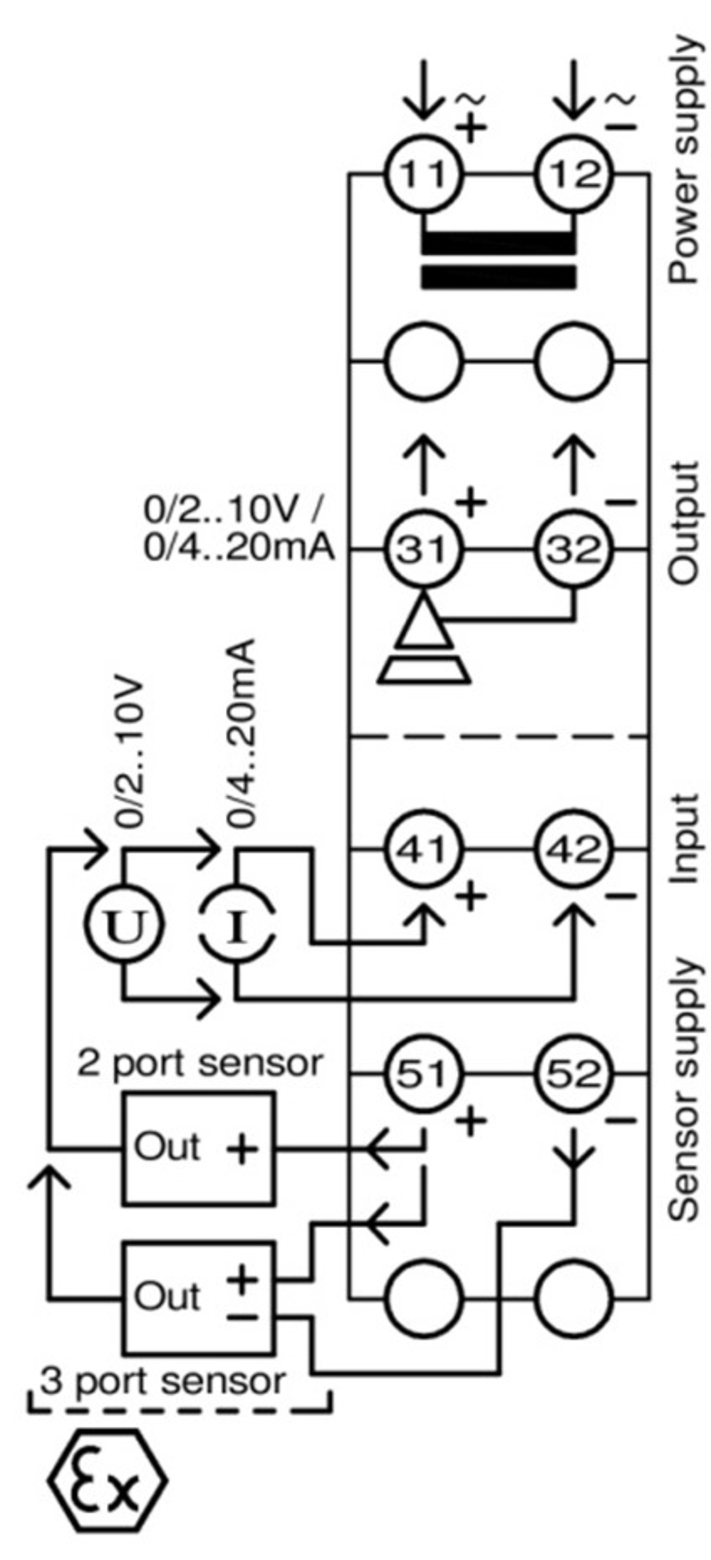

Le versioni ST125 forniscono un'alimentazione trasmettitore aggiuntiva per sensori esterni a 2 e 3 fili.
Le versioni M utilizzano un'alimentazione ad ampio campo per 20…125 V DC e 20…250 V AC. Le versioni MP utilizzano 24 V DC tramite Power Rail.
Il segnale d'ingresso viene filtrato, digitalizzato con risoluzione a 14 bit, scalato e trasferito tramite un optoisolatore allo stadio d'uscita.
Quando il campo di misura viene superato per difetto o per eccesso, l'uscita viene impostata su un valore iniziale o finale definito.
Le versioni MP possono essere alimentate tramite un connettore bus su guida DIN, con un adattatore bus richiesto per ciascun dispositivo.
Le versioni Ex sono disponibili con ingresso a sicurezza intrinseca e alimentazione trasmettitore per il collegamento a sensori idonei in aree pericolose.
| Tipo di ingresso analogico (tensione) |
0…10 V, 2…10V
|
|---|---|
| Tipo di ingresso analogico (corrente) |
0…20 mA, 4…20 mA
|
| Umidità relativa di funzionamento |
< 95 %RH
|
|---|---|
| Grado di protezione frontale |
IP30
|
| Grado di protezione dei terminali |
IP20
|
| Temperatura di esercizio |
-10...+60 °C
|
| Temperatura di stoccaggio |
-20...+80 °C
|
| Tipo di uscita analogica |
0…20 mA, 4…20 mA,0…10 V, 2…10V
|
|---|---|
| Coefficiente di temperatura |
0.01 %/K
|
| Precisione uscita analogica |
0.2 %
|
| Carico massimo (uscita in corrente) |
< 600 Ω
|

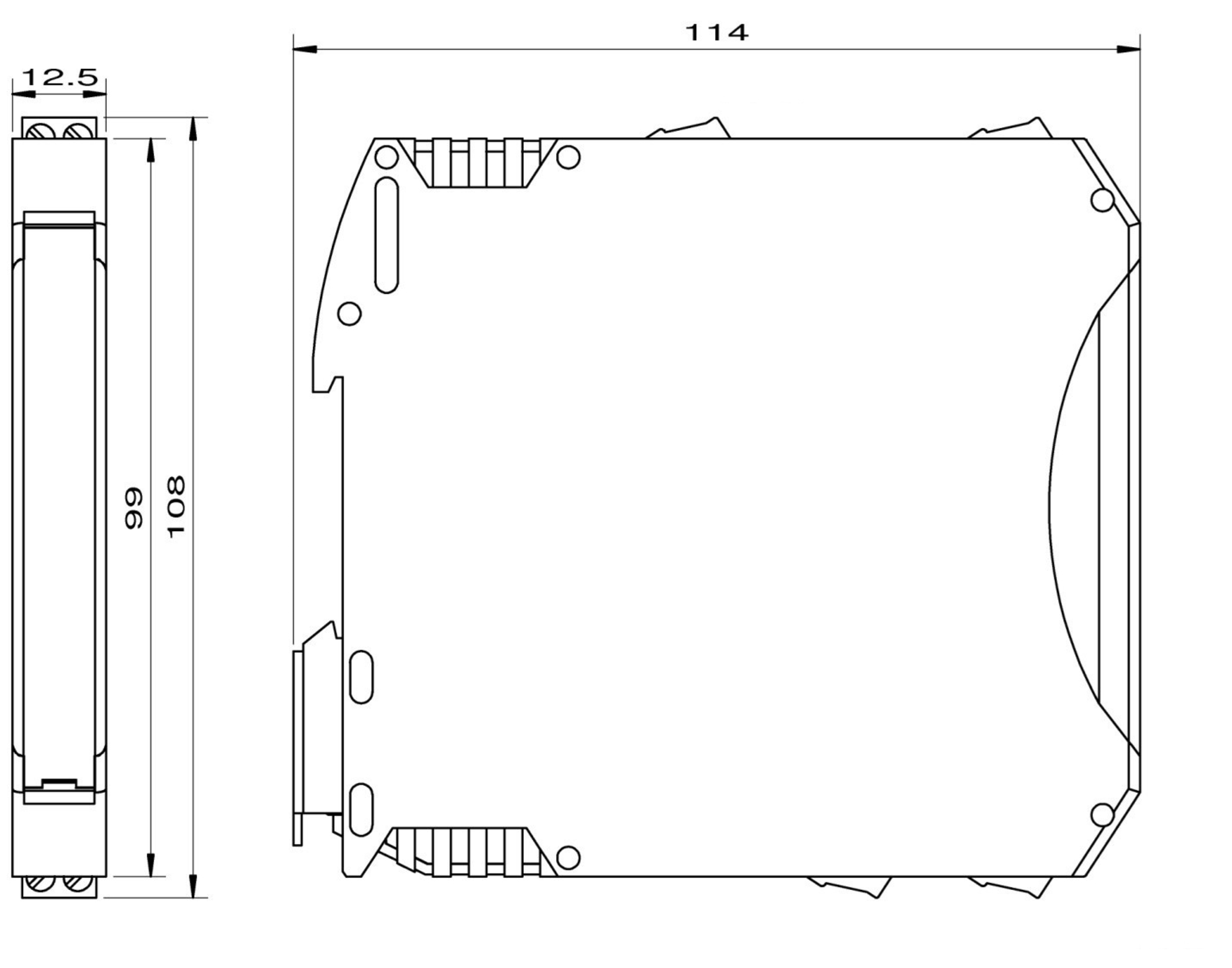

| Dimensioni della custodia/alloggiamento |
12.5 mm x 108 mm x 114 mm
|
|---|---|
| Materiale della custodia/alloggiamento |
Polyamide (PA) 6.6, UL94V-0
|
| Conforme alla marcatura CE |
Sì
|
|---|---|
| Marcatura ATEX |
II (1) G [Ex ia Ga] IIC, II (1) D [Ex ia Da] IIIC, II 3 G Ex ec [ic] IIB T4 Gc
|
| Tipo di collegamento elettrico |
Screw terminal box
|
|---|
| Tensione ausiliaria |
20…125 V DC, 85…253 V AC, 24 V DC
|
|---|---|
| Consumo energetico |
< 4 VA, (2W per versione MP)
|
| Classe di protezione |
II
|
| Grado d’inquinamento |
2
|
| Tensione nominale |
300 V AC/DC
|
| Tensione di prova |
3 kV AC
|
| Internal Resistance (Ri) |
300 Ω
|
|---|---|
| Alimentazione trasmettitore |
> 15 V DC a 20 mA di corrente in uscita (terminali 51, 52); > 14 V DC a 20 mA di corrente in uscita (terminali 51, 41)
|
| Tipo di comandi |
Poti, Dip-Switches
|
|---|
