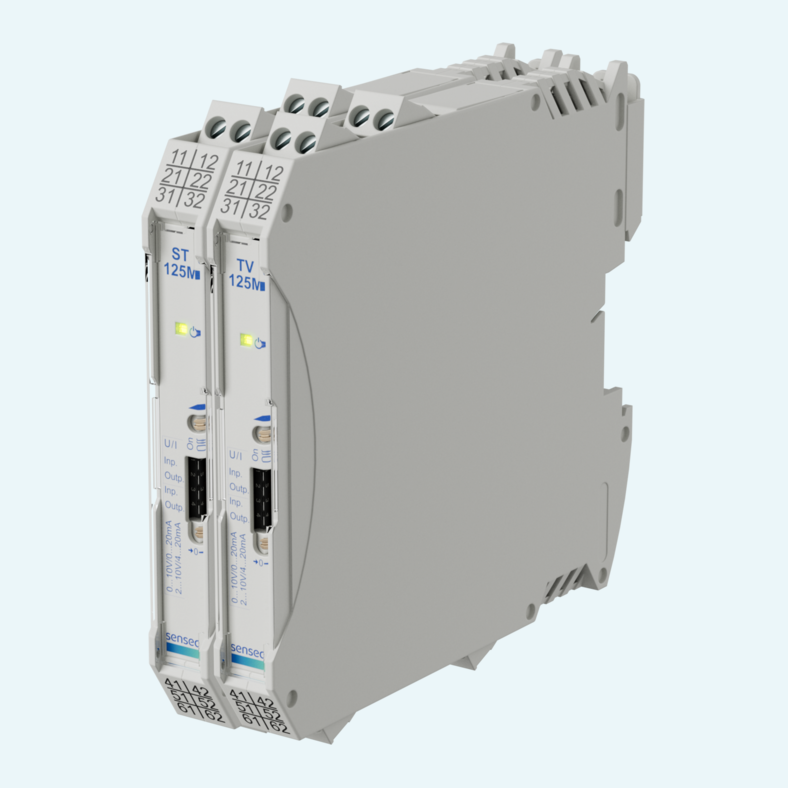

Signale externer Sensoren müssen in einem einzigen Schaltschrankgerät sauber gewandelt, isoliert und zuverlässig versorgt werden. Der ST125M wandelt und isoliert Standard-Analogsignale in Strom und Spannung und stellt zusätzlich eine Messumformerspeisung für externe 2- und 3-Leiter-Sensoren bereit.
Wählbare Eingangs- und Ausgangsbereiche decken 0…20 mA, 4…20 mA, 0…10 V und 2…10 V ab. Das Hutschienengehäuse mit 12,5 mm Breite hält den Platzbedarf im Schaltschrank gering, während die Weitbereichsversorgung 20…125 V DC und 20…250 V AC unterstützt. DIP-Schalter an der Frontseite legen Signaltyp und Live-Zero-Bereich fest, Trimmer ermöglichen eine Anfangs- und Endwertjustierung von \pm 2 %.
Für einen zuverlässigen Betrieb erkennt die mikroprozessorgesteuerte Messwerterfassung Unter- und Überbereichszustände und meldet diese über eine zweifarbige Status-LED. Ausgewählte Ex-Versionen unterstützen eigensicheren Eingang und eigensichere Messumformerspeisung, und der Einsatz in SIL2-Systemen gemäß EN 61508 ist möglich.
Front-DIP-Schalter konfigurieren den Strom- oder Spannungsbetrieb sowie die Live-Zero-Bereiche für den Eingang und den aktiven Analogausgang.
Zwei Fronttrimmer stellen den Anfangswert und den Endwert des Messbereichs um \pm 2 % ein.
ST125-Versionen bieten eine zusätzliche Messumformerspeisung für externe 2- und 3-Leiter-Sensoren.
M-Versionen verwenden eine Weitbereichs-Spannungsversorgung für 20…125 V DC und 20…250 V AC. MP-Versionen verwenden 24 V DC über Power Rail.
Das Eingangssignal wird gefiltert, mit 14-Bit-Auflösung digitalisiert, skaliert und über einen Optokoppler an die Ausgangsstufe übertragen.
Bei Unter- oder Überschreitung eines Messbereichs wird der Ausgang auf einen definierten Anfangswert oder Endwert gesetzt.
MP-Versionen können über einen Tragschienen-Busverbinder versorgt werden, wobei je Gerät ein Busadapter erforderlich ist.
Ex-Versionen sind mit eigensicherem Eingang und Messumformerspeisung für den Anschluss geeigneter Sensoren im explosionsgefährdeten Bereich erhältlich.
| Analog-Eingangstyp (Spannung) |
0…10 V, 2…10V
|
|---|---|
| Analog-Eingangstyp (Strom) |
0…20 mA, 4…20 mA
|
| Relative Luftfeuchtigkei, Betrieb |
< 95 %RH
|
|---|---|
| Schutzart Front |
IP30
|
| Schutzart der Klemmen |
IP20
|
| Betriebstemperatur |
-10...+60 °C
|
| Lagertemperatur |
-20...+80 °C
|
| Art des Analogausgangs |
0…20 mA, 4…20 mA,0…10 V, 2…10V
|
|---|---|
| Temperaturkoeffizient |
0.01 %/K
|
| Genauigkeit |
0.2 %
|
| Bürden, max. (Stromausgang) |
< 600 Ω
|
| Abmessungen des Gehäuses |
12.5 mm x 108 mm x 114 mm
|
|---|---|
| Gehäusematerial |
Polyamide (PA) 6.6, UL94V-0
|
| CE-Konformität |
Ja
|
|---|---|
| ATEX-Kennzeichnung |
II (1) G [Ex ia Ga] IIC, II (1) D [Ex ia Da] IIIC, II 3 G Ex ec [ic] IIB T4 Gc
|
| Art des elektrischen Anschlusses |
Screw terminal box
|
|---|
| Hilfsspannung |
20…125 V DC, 85…253 V AC, 24 V DC
|
|---|---|
| Leistungsaufnahme |
< 4 VA, (2 W bei MP-Version)
|
| Schutzklasse |
II
|
| Verschmutzungsgrad |
2
|
| Nennspannung |
300 V AC/DC
|
| Prüfspannung |
3 kV AC
|
| Interner Widerstand (Ri) |
300 Ω
|
|---|---|
| Transmitterspeisung |
> 15 V DC bei 20 mA Ausgangsstrom (Klemmen 51, 52); > 14 V DC bei 20 mA Ausgangsstrom (Klemmen 51, 41)
|
| Art der Bedienelemente |
Poti, Dip-Switches
|
|---|
