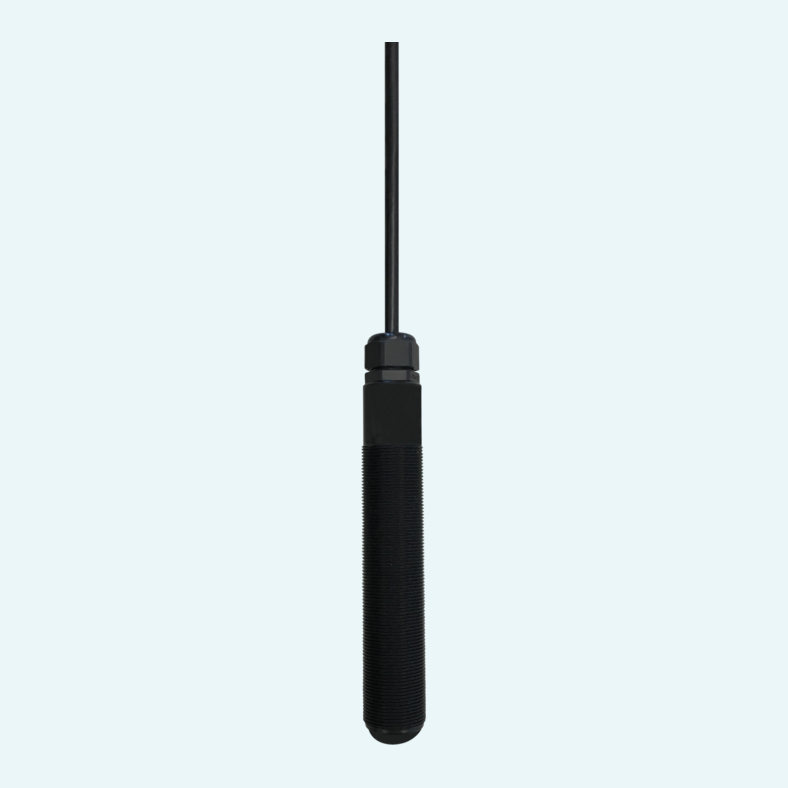

Dati di livello affidabili partono da un sensore in grado di funzionare dove i principi ottici o ultrasonici raggiungono i propri limiti. Radarcont® RP4SR misura livello, volume e distanza dei liquidi senza contatto, risultando adatto a serbatoi, canali aperti, stramazzi di misura, applicazioni idriche e di acque reflue, tecnologia ambientale e impiego nell'industria di processo.
Il segnale radar FMCW pulsato a 122...123 GHz supporta la misura continua fino a 10 m e utilizza un angolo del fascio ristretto di 10° per ridurre le interferenze dovute a strutture interne o corpi estranei. È in grado di misurare liquidi anche in presenza di stratificazione gassosa, come nel caso dell'ammoniaca, o di formazione di schiuma, e può inoltre misurare attraverso pareti del contenitore, come nel caso di container IPC, o attraverso finestre di protezione in PTFE o PP, a seconda dell'applicazione.
Per l'integrazione in sistemi di automazione e monitoraggio, il sensore offre IO-Link® V1.1 con uscite 0/4…20 mA e uscite di commutazione, oppure RS485 Modbus-RTU. Lo scostamento caratteristico è ≤±0,1% FSI, con grado di protezione (IP65/IP67), campo di temperatura di processo da -20 °C a +70 °C, compensazione della temperatura e protezione da sovratensione integrata.
Il sensore emette un segnale radar FMCW pulsato e calcola la distanza in base al ritardo del segnale riflesso e alla differenza di frequenza.
La distanza misurata rispetto alla superficie del liquido può essere convertita in valori di livello o di volume e linearizzata ove necessario.
Il prodotto è disponibile con RS485 Modbus-RTU oppure con IO-Link®, uscite in corrente 0/4…20 mA e uscite di commutazione push-pull.
La funzione elettronica può includere la misura della temperatura per applicazioni da -20 °C a +70 °C.
Il sensore utilizza un attacco di processo filettato DIN 13 M30x1,5 per l'installazione nell'applicazione.
I materiali non a contatto con il processo sono PE-HD, POM, PA e FPM.
Le versioni con cavo comprendono cavo in PE senza confezionamento, fili confezionati o confezionamento Hydrolog HLF4.
L'uso e la parametrizzazione possono essere effettuati tramite l'app SmartConnect o l'interfaccia cablata.
