I segnali di temperatura provenienti da sensori installati in area pericolosa richiedono una separazione sicura e un condizionamento affidabile prima di raggiungere il quadro di comando. Questo trasmettitore di temperatura Ex programmabile accetta ingressi a sicurezza intrinseca Pt100, Pt1000 e termocoppia J, K, N e S, convertendoli in segnali di uscita isolati 0/4...20 mA o 0/2...10 V DC.
Il campo di misura è programmabile e le curve del sensore possono essere linearizzate o trasformate con fino a 32 punti base configurabili. La funzione Teach In memorizza automaticamente i valori di ingresso per i punti di inizio e fine o per i punti della curva, mentre la funzione simulatore consente di verificare il comportamento durante la messa in servizio.
Sono disponibili versioni con due uscite di allarme a relè SPDT per il monitoraggio e il controllo. Il rilevamento automatico dei guasti in ingresso monitora le linee interrotte per Pt100, Pt1000 e termocoppie, oltre ai cortocircuiti per Pt100 e Pt1000. Il comportamento in caso di guasto può essere impostato su 0 mA, < 3,6 mA o > 21,5 mA.
L'ingresso è progettato per segnali provenienti dall'area pericolosa e riporta la marcatura ATEX II (1) G [Ex ia] IIC/IIB oppure II (1) D [Ex iaD].

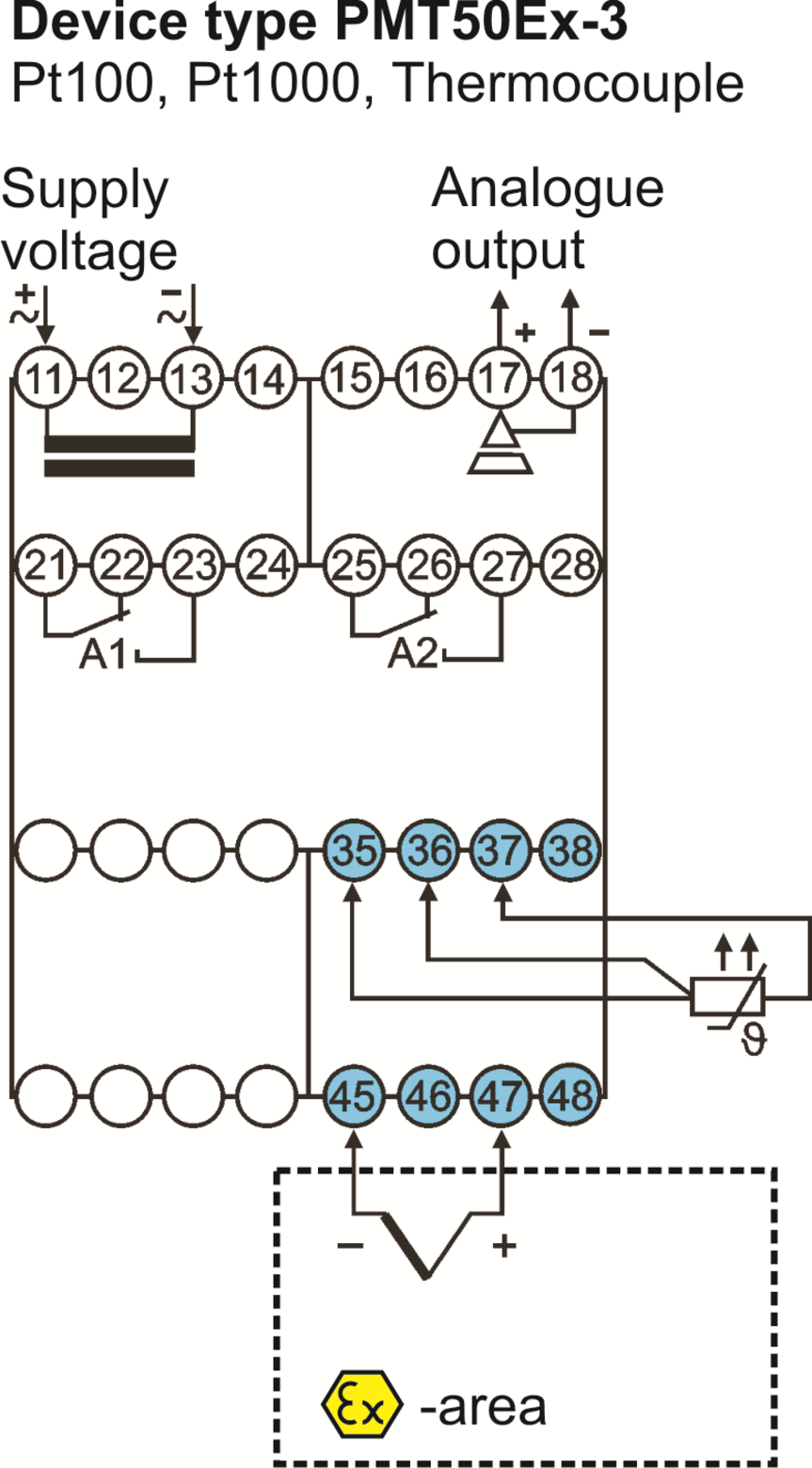

Il modello 3 accetta Pt100 e Pt1000 in collegamento a 3 fili, oltre a termocoppie di tipo J, K, N e S.
Il campo di misura può essere configurato per l'ingresso RTD o termocoppia collegato e assegnato all'uscita analogica.
L'uscita isolata fornisce 0/4...20 mA o 0/2...10 V DC e cambia automaticamente in funzione del carico collegato.
Le curve lineari e non lineari possono essere configurate con coppie di valori, utilizzando fino a 32 punti base per l'adattamento della curva del sensore.
I segnali di ingresso per i valori di inizio e fine, o i punti della curva caratteristica, possono essere memorizzati automaticamente durante la configurazione.
Le uscite di allarme a relè opzionali possono essere programmate come funzioni di minimo o massimo, con ritardo di attivazione e disattivazione da 1 s fino a 9 h.
La programmazione viene eseguita tramite i tasti frontali in combinazione con un display grafico LCD da 128 x 64 pixel con retroilluminazione bianca.
